Chauffe-eau instantané électrique de confort
DEX Next L

Classe énergétique A

(échelle: A+ à F)

DEX Next L: 18/21/24/27 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

DEX Next L est utilisé ici.

Lavabo
Douche
Baignoire
Évier de cuisine

De belles perspectives : eau chaude en continu.

Nouveau produit

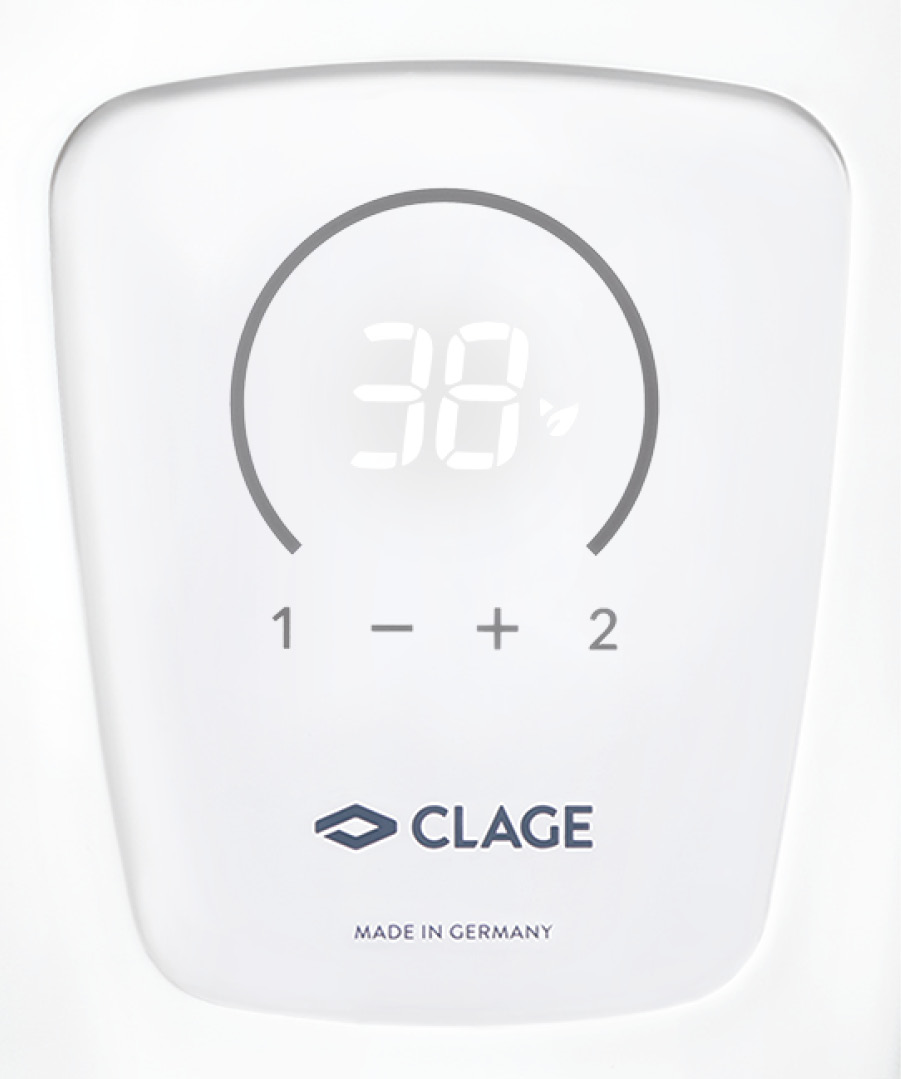

La commande confortable du DEX Next L s'effectue via un écran LED avec des touches sensitives. Les deux touches de mémorisation sont préréglées sur 38 °C et 42 °C et peuvent être adaptées individuellement. Un menu de service permet de lire et de régler les paramètres de l'appareil.

Awards Chauffe-eau instantané électrique de confort DEX Next L

Chauffe-eau instantané confort à régulation électronique avec panneau de commande à touches sensitives et affichage LED
Températures au degré près entre 20 °C et 60 °C grâce au TWIN TEMPERATURE Control TTC
Système de chauffage particulièrement résistant à l'air grâce à une nouvelle disposition des canaux de chauffage
Le système de chauffage à fil nu IES assure une plus longue durée de vie, moins d'entartrage et est efficace et facile à entretenir
Système de sécurité électronique avec détection des bulles d'air, coupure de la température et de la pression
Avec le Multiple Power System MPS, la puissance maximale absorbée est définie lors de l'installation : 18, 21, 24 ou 27 kW, 400 V
Montage sans problème grâce à un espace de montage libre et à des possibilités de raccordement variables
Convient aux robinets à économie d'eau : débit d'eau d'enclenchement particulièrement faible à partir de 1,5 l/min grâce à une technique innovante d'écoulement de l'eau
Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

Valeurs. Données. Faits.



DEX Next L

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 400 V [kW]

Pression de service admissible[MPa (bar)] ²⁾

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 28 K ³⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ⁴⁾ [l/min]

Tension [3~ / PE 400 V AC] raccordement fixe ⁵⁾

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
30	30	30	30
IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Agréé également pour un fonctionnement sans pression

3) Élévation de la température de 12 °C à 40 °C, Eau mélangée

4) Débit limité pour obtenir une augmentation de température optimale

5) Possibilité de raccordement à 380 V

Téléchargement

	Type de média	Titre	Date	Grandeur
Instructions de montage DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf 15.02.2023 > télécharger	Instructions de montage	DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf	15.02.2023	291 kB > télécharger
Mode d’emploi et instructions de montage DEX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf 15.03.2023 > télécharger	Mode d’emploi et instructions de montage	DEX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf	15.03.2023	38,8 MB > télécharger
Courte instruction DEX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 13.01.2023 > télécharger	Courte instruction	DEX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	13.01.2023	6,4 MB > télécharger
Label d’energie DEX-Next-L-Energielabel-2023.pdf 28.03.2023 > télécharger	Label d’energie	DEX-Next-L-Energielabel-2023.pdf	28.03.2023	231 kB > télécharger
Fiche technique ErP DX3.1-DEX-Next-L-ErP-Produktdatenblatt.pdf 27.03.2023 > télécharger	Fiche technique ErP	DX3.1-DEX-Next-L-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > télécharger

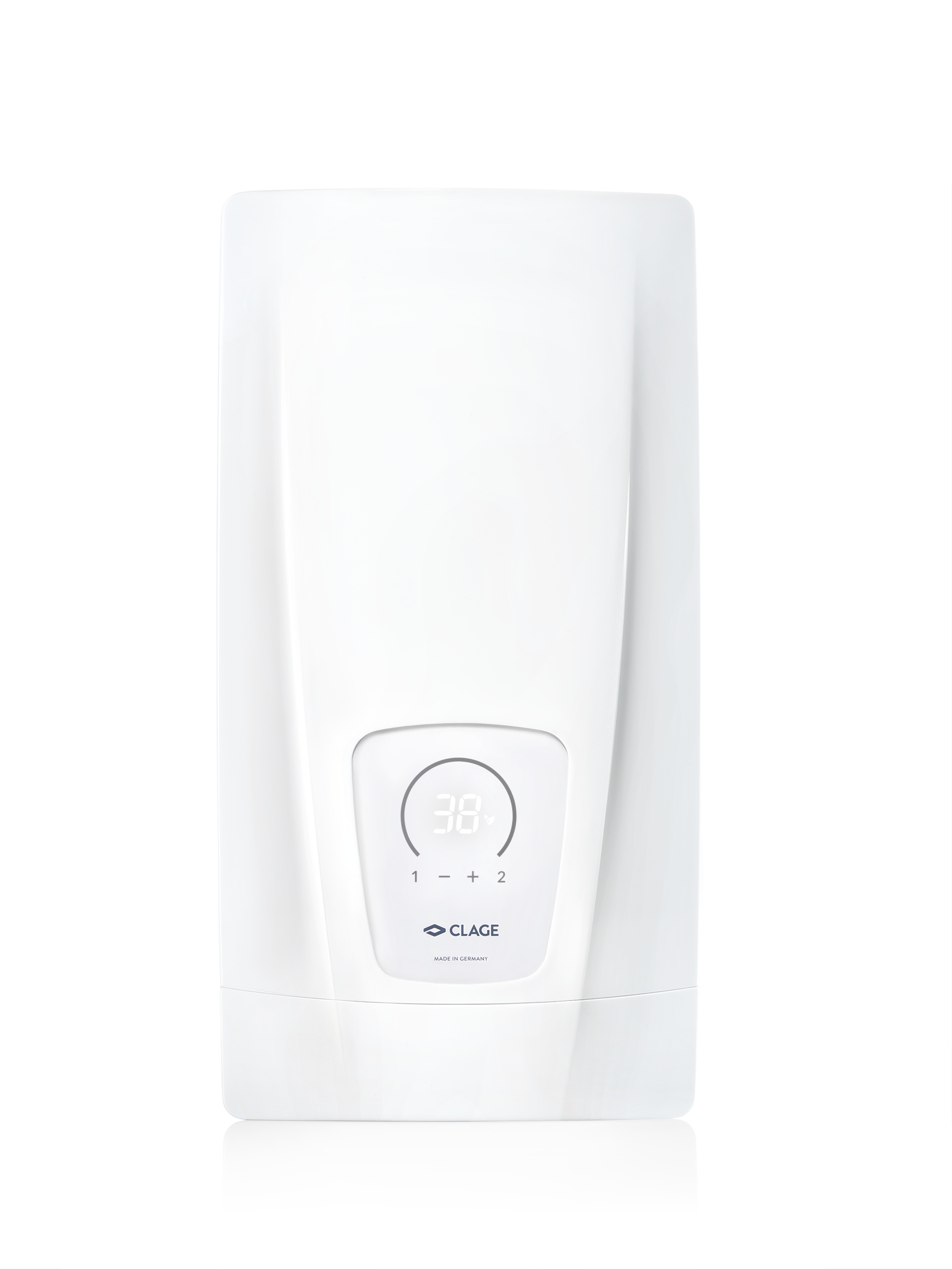

Photo du produit DEX-Next-L-frontal.jpg 20.09.2023 > télécharger	Photo du produit	DEX-Next-L-frontal.jpg	20.09.2023	294 kB > télécharger
Neues Element (57) DEX-Next-L-Bedienfolie.jpg 20.09.2023 > télécharger	Neues Element (57)	DEX-Next-L-Bedienfolie.jpg	20.09.2023	62 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger

Accessoires

RDX 3 (en option)

Si nécessaire, le cadre de montage universel RDX 3 est disponible comme accessoire, avec lequel le raccordement électrique peut être effectué en tout point derrière l’appareil. L’indice de protection IP de l’appareil avec RDX 3 est IP24. Avec câblage électrique et rallonges de tuyauterie. Pour des conditions d’installation difficiles, par exemple pour le remplacement d’un chauffe-eau avec différents raccords. Compense les saillies des carreaux ou les inégalités des murs. Installation uniquement par un spécialiste.

RDX 3: Réf. 3200-36100
