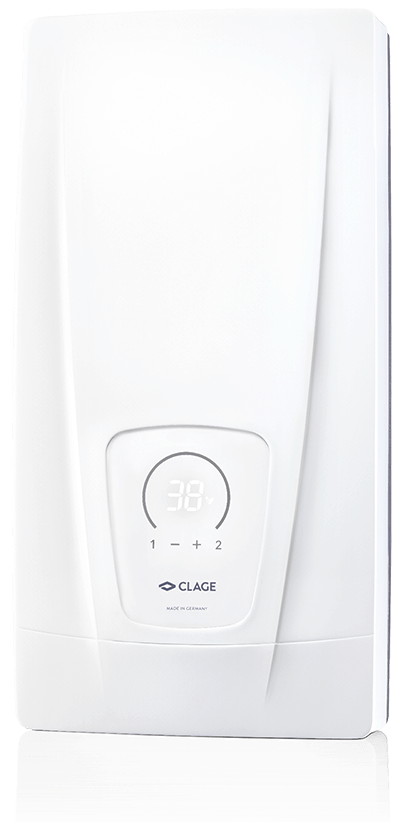

Chauffe-eau instantané électrique de confort
DEX 12 Next L

Chauffe-eau instantané <nobr>électrique de confort</nobr> DEX 12 Next L

Classe énergétique A

(échelle: A+ à F)

DEX 12 Next L: 8,8/11,5 kW, 220–240 V

Caractéristiques techniques
Téléchargement
Accessoires

DEX 12 Next L est utilisé ici.

Lavabo
Douche
Évier de cuisine

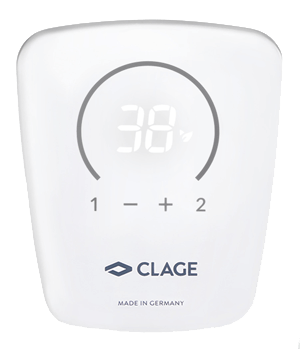

Confortable avec affichage LED

Nouveau produit
La commande confortable du DEX 12 Next L s'effectue via un écran LED avec des touches sensitives. Les deux touches de mémorisation sont réglées sur 38 °C ou 42 °C. Les valeurs souhaitées peuvent être réglées individuellement. Le menu de service permet de régler et de lire les paramètres.

Awards Chauffe-eau instantané <nobr>électrique de confort</nobr> DEX 12 Next L

Chauffe-eau instantané confort à régulation électronique avec panneau de commande à touches sensitives et affichage LED
Températures au degré près entre 20 °C et 60 °C grâce au TWIN TEMPERATURE Control TTC
Système de chauffage particulièrement résistant à l'air grâce à une nouvelle disposition des canaux de chauffage
Le système de chauffage à fil nu IES assure une plus longue durée de vie, moins d'entartrage et est efficace et facile à entretenir
Système de sécurité électronique avec détection des bulles d'air, coupure de la température et de la pression
Avec le Multiple Power System MPS, la puissance maximale absorbée est définie lors de l'installation : 8,8 oder 11,5 kW, 230 V
Montage sans problème grâce à un espace de montage libre et à des possibilités de raccordement variables
Convient aux robinets à économie d'eau : débit d'eau d'enclenchement particulièrement faible à partir de 1,5 l/min grâce à une technique innovante d'écoulement de l'eau
Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

Valeurs. Données. Faits.



DEX 12 Next L

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 230 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Débit d’eau chaude à

Quantité d’eau à la mise en marche [l/min]

Débit max. ³⁾ [l/min]

Tension [1~ / N / PE 220–240 V AC] raccordement fixe

Courant nominal à 230 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

3200-36452
8,8	11,5
1 (10)	1 (10)
G ½"	G ½"
4,5	5,9
1,5	1,5
5,0	5,0

38,3	50,0
10	10
30	30
IP 25	IP 25
1300	1300
4,2	4,2

1) La charge connectée réglée influence les valeurs pour le courant nominal et la production d’eau chaude.

2) Augmentation de la température de par ex. 12 °C à 40 °C (eau mélangée avec un débit >5 l/min)

3) Débit limité pour obtenir une augmentation de température optimale

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit DEX12-Next-L-PI-fr.pdf 06.06.2023 > télécharger	Information produit	DEX12-Next-L-PI-fr.pdf	06.06.2023	405 kB > télécharger
Instructions de montage DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf 15.02.2023 > télécharger	Instructions de montage	DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf	15.02.2023	291 kB > télécharger
Mode d’emploi et instructions de montage DEX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf 16.03.2023 > télécharger	Mode d’emploi et instructions de montage	DEX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf	16.03.2023	36,0 MB > télécharger
Courte instruction DEX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 26.05.2023 > télécharger	Courte instruction	DEX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	26.05.2023	6,2 MB > télécharger
Mode d’emploi de l’image seulement DX3-230V-Bilderanleitung-mit-DMB.pdf 19.07.2023 > télécharger	Mode d’emploi de l’image seulement	DX3-230V-Bilderanleitung-mit-DMB.pdf	19.07.2023	1,9 MB > télécharger
Label d’energie DEX12-Next-L-Energielabel-2023.pdf 28.03.2023 > télécharger	Label d’energie	DEX12-Next-L-Energielabel-2023.pdf	28.03.2023	232 kB > télécharger
Fiche technique ErP DX3.1-DEX12-Next-L-ErP-Produktdatenblatt.pdf 27.03.2023 > télécharger	Fiche technique ErP	DX3.1-DEX12-Next-L-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > télécharger
Photo du produit DEX-Next-L-frontal.jpg 20.09.2023 > télécharger	Photo du produit	DEX-Next-L-frontal.jpg	20.09.2023	294 kB > télécharger
Neues Element (57) DEX-Next-L-Bedienfolie.jpg 20.09.2023 > télécharger	Neues Element (57)	DEX-Next-L-Bedienfolie.jpg	20.09.2023	62 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger

Accessoires

FX 3 (en option)

Télécommande supplémentaire pour le réglage confortable de la température du chauffe-eau instantané sur une distance d’environ 10 mètres dans le bâtiment. Transmission sans fil Bluetooth® sécurisée, sélection continue de la température par deux touches, deux touches à valeur fixe et un écran LCD, support mural magnétique et piles (inclus). Dimensions (H × L × P × P) : 5,8 × 12,5 × 1,9 cm

FX 3: Réf. 3200-34021

FXS 3 (D, M) (en option)

FX 3 Télécommande radio et adaptateur radio Bluetooth^® FXE dans un set pour installation dans le chauffe-eau instantané. En plus de la commande sur l’appareil, la télécommande radio permet le réglage confortable de la température du chauffe-eau instantané sur une distance d’environ 10 mètres dans le bâtiment. Transmission sans fil Bluetooth sécurisée, sélection continue de la température par deux touches, deux touches à valeur fixe et un écran LCD, support mural magnétique et piles (inclus). IP 20. Dimensions (H × B × T) : 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Réf. 3200-34020

FXE 3 (D, M) (en option)

Adaptateur radio Bluetooth^® à installer dans le chauffe-eau instantané pour connecter le chauffe-eau instantané électrique au Smartphone / Tablette ou à la télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d’une télécommande radio FX 3

FXE 3 (D, M): Réf. 3200-34022

FXS Next (D) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série D) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (D): Réf. 3200-34025

RDX 3 (en option)

Si nécessaire, le cadre de montage universel RDX 3 est disponible comme accessoire, avec lequel le raccordement électrique peut être effectué en tout point derrière l’appareil. L’indice de protection IP de l’appareil avec RDX 3 est IP24. Avec câblage électrique et rallonges de tuyauterie. Pour des conditions d’installation difficiles, par exemple pour le remplacement d’un chauffe-eau avec différents raccords. Compense les saillies des carreaux ou les inégalités des murs. Installation uniquement par un spécialiste.

RDX 3: Réf. 3200-36100
