E-comfort doorstroomverwarmer
DEX Next L

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

DEX Next L: 18/21/24/27 kW, 400 V

Technische gegevens
Downloads
Accessoires

Hier wordt de DEX Next L gebruikt.

Handwasbak
Douche
Badkuip
Keukengootsteen

Prachtig uitzicht: traploos warm water.

Productinnovatie

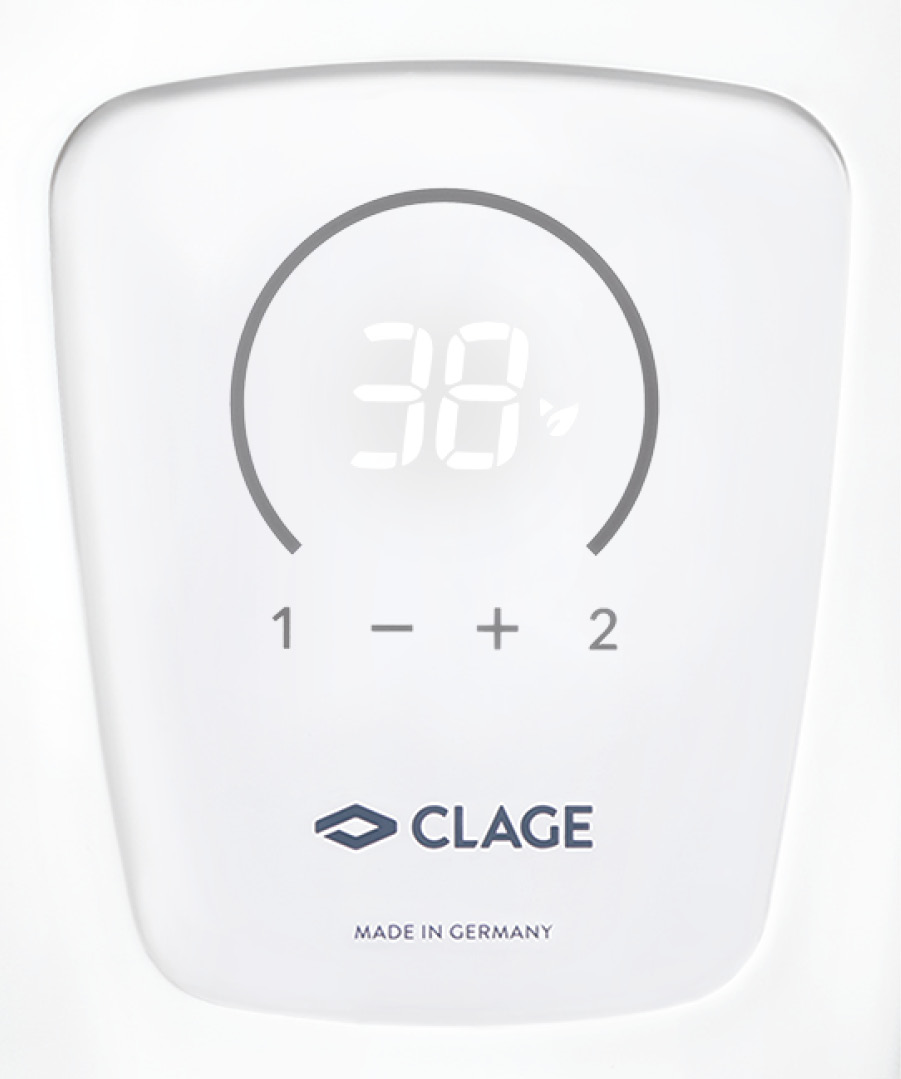

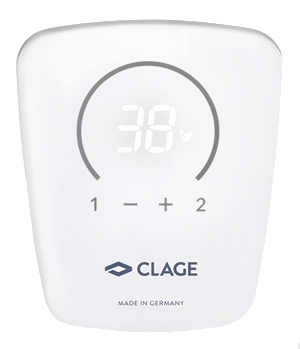

De DEX Next L wordt comfortabel bediend via een LED-display met sensortoetsen. De twee geheugentoetsen zijn vooraf ingesteld op 38 °C en 42 °C en kunnen afzonderlijk worden ingesteld. Via een servicemenu kunnen apparaatparameters worden uitgelezen en ingesteld.

Awards E-comfort doorstroomverwarmer DEX Next L

Elektronisch geregelde comfortdoorstroomverwarmer met sensorbedieningspaneel en LED-display
Nauwkeurige temperaturen tussen 20 °C en 60 °C dankzij TWIN TEMPERATURE Control TTC
Bijzonder luchtbestendig verwarmingssysteem dankzij innovatieve indeling van het verwarmingskanaal
Kaal verwarmingssysteem IES zorgt voor een langere levensduur, minder verkalking en is efficiënt en onderhoudsvriendelijk
Elektronisch veiligheidssysteem met luchtbelherkenning, temperatuur- en drukbeveiliging
Met Multiple Power System MPS wordt het maximale energieverbruik bij de installatie ingesteld: 18, 21, 24 of 27 kW, 400 V
Eenvoudige installatie dankzij vrije inbouwruimte en variabele aansluitmogelijkheden
Geschikt voor waterbesparende armaturen: bijzonder lage inschakelwaterhoeveelheid vanaf 1,5 l/min dankzij innovatieve waterstroomtechniek
Afmetingen (hoogte × breedte × diepte): 46,8 × 23,9 × 9,6 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



DEX Next L

Artikelnummer

Nominaal vermogen ¹⁾ (variabel instelbaar door MPS) bij 400 V [kW].

Maximale bedrijfsdruk [MPa (bar)] ²⁾

Wateraansluitingen (schroefaansluitingen)

Warm water opbrengst bij

Stroomsnelheid bij inschakelen [l/min]

Maximaal debiet ⁴⁾ [l/min]

Nominale spanning [3~ / PE 400 V AC] Vaste aansluiting ⁵⁾

Nominale stroom bij 400 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
30	30	30	30
IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) Het ingestelde vermogen beïnvloedt de waarden bij nominale stroom, kabeldoorsnede en warmwateropbrengst.

2) Ook geschikt voor drukloze toepassing

3) Temperatuurverhoging van bijv. 12 °C tot 40 °C, gemengd water

4) Beperkte doorstroom voor optimale temperatuurstijging

5) Alternatief aan te sluiten op 380 V

Downloads

	Type media	Titel	Datum	Grootte
Gebruik- en montagehandleiding DEX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf 15.03.2023 > download	Gebruik- en montagehandleiding	DEX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2023.pdf	15.03.2023	38,8 MB > download
Snelstartgids DEX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 13.01.2023 > download	Snelstartgids	DEX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	13.01.2023	6,4 MB > download
Energielabel DEX-Next-L-Energielabel-2023.pdf 28.03.2023 > download	Energielabel	DEX-Next-L-Energielabel-2023.pdf	28.03.2023	231 kB > download
ErP productgegevensblad DX3.1-DEX-Next-L-ErP-Produktdatenblatt.pdf 27.03.2023 > download	ErP productgegevensblad	DX3.1-DEX-Next-L-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > download

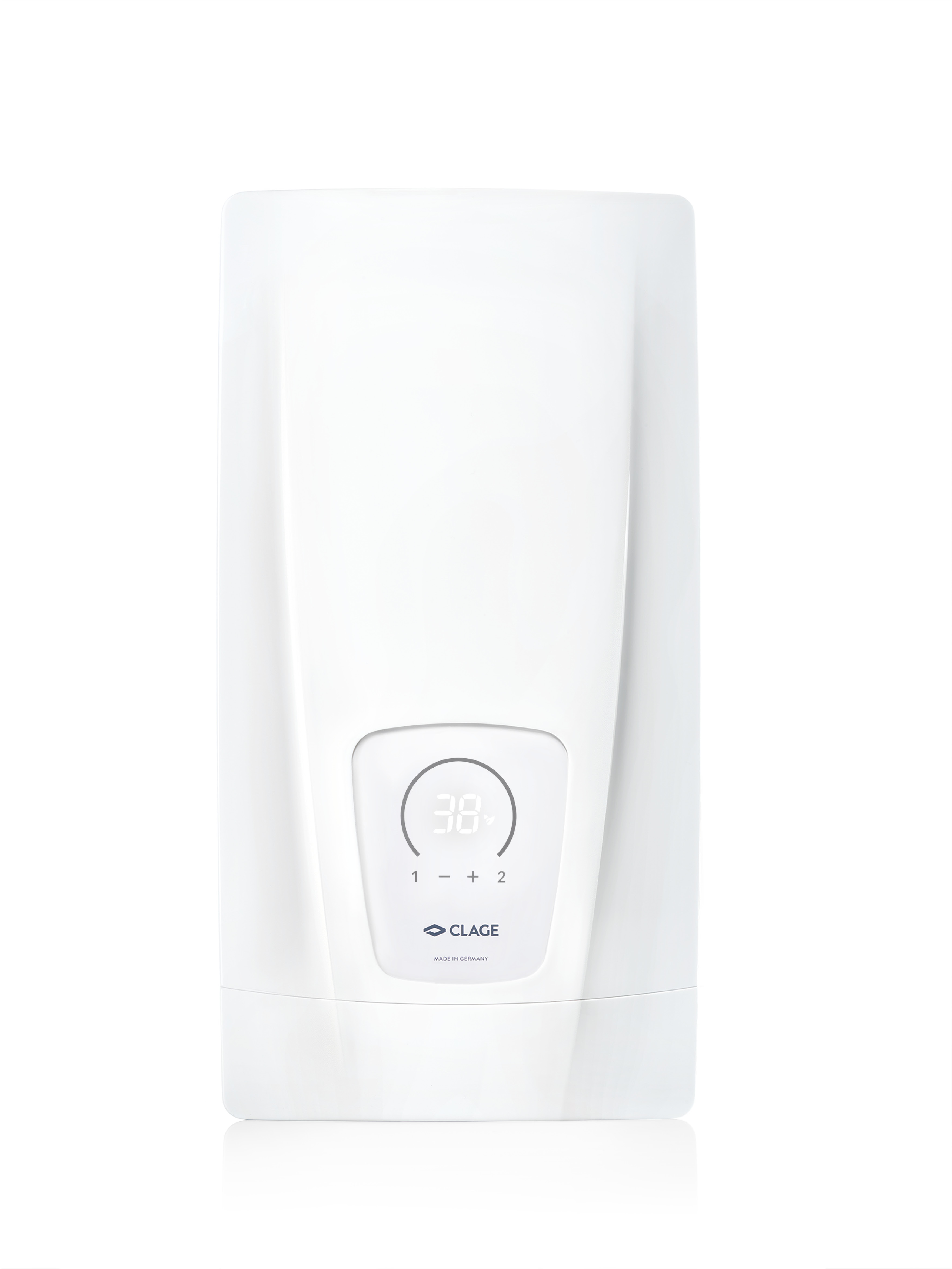

Productfoto DEX-Next-L-frontal.jpg 20.09.2023 > download	Productfoto	DEX-Next-L-frontal.jpg	20.09.2023	294 kB > download
detailfoto DEX-Next-L-Bedienfolie.jpg 20.09.2023 > download	detailfoto	DEX-Next-L-Bedienfolie.jpg	20.09.2023	62 kB > download

Accessoires

RDX 3 (optioneel)

Indien gewenst is het universele montageframe RDX 3 als accessoire verkrijgbaar, waarmee de elektrische aansluiting op elk punt achter het apparaat kan worden gemaakt. De IP-beschermingsklasse van het apparaat met RDX 3 is IP24. Met elektrische bedrading en leidingverlengstukken. Voor moeilijke installatieomstandigheden, bijv. vervanging van een doorstroomverwarmer waarbij aansluitingen verspringen. Compenseert voor uitstekende tegels of oneffenheden in de wand. Montage alleen door een vakman of specialist.

RDX 3: Artikelnummer 3200-36100

UDX (optioneel)

Flexibele slangen-set voor installatie onder de gootsteen met opbouwwateraansluitingen G ⅜-inch top (RDX-montageframe vereist).

UDX: Artikelnummer 3200-34110

VDX (optioneel)

Flexibele slangen-set voor verspringende installatie of het verwisselen van de wateraansluitingen bij het vervangen van gasgeiser of traditionele boiler (RDX-montageframe vereist).

VDX: Artikelnummer 3200-34120
