E-comfort проточный водонагреватель
DEX Next

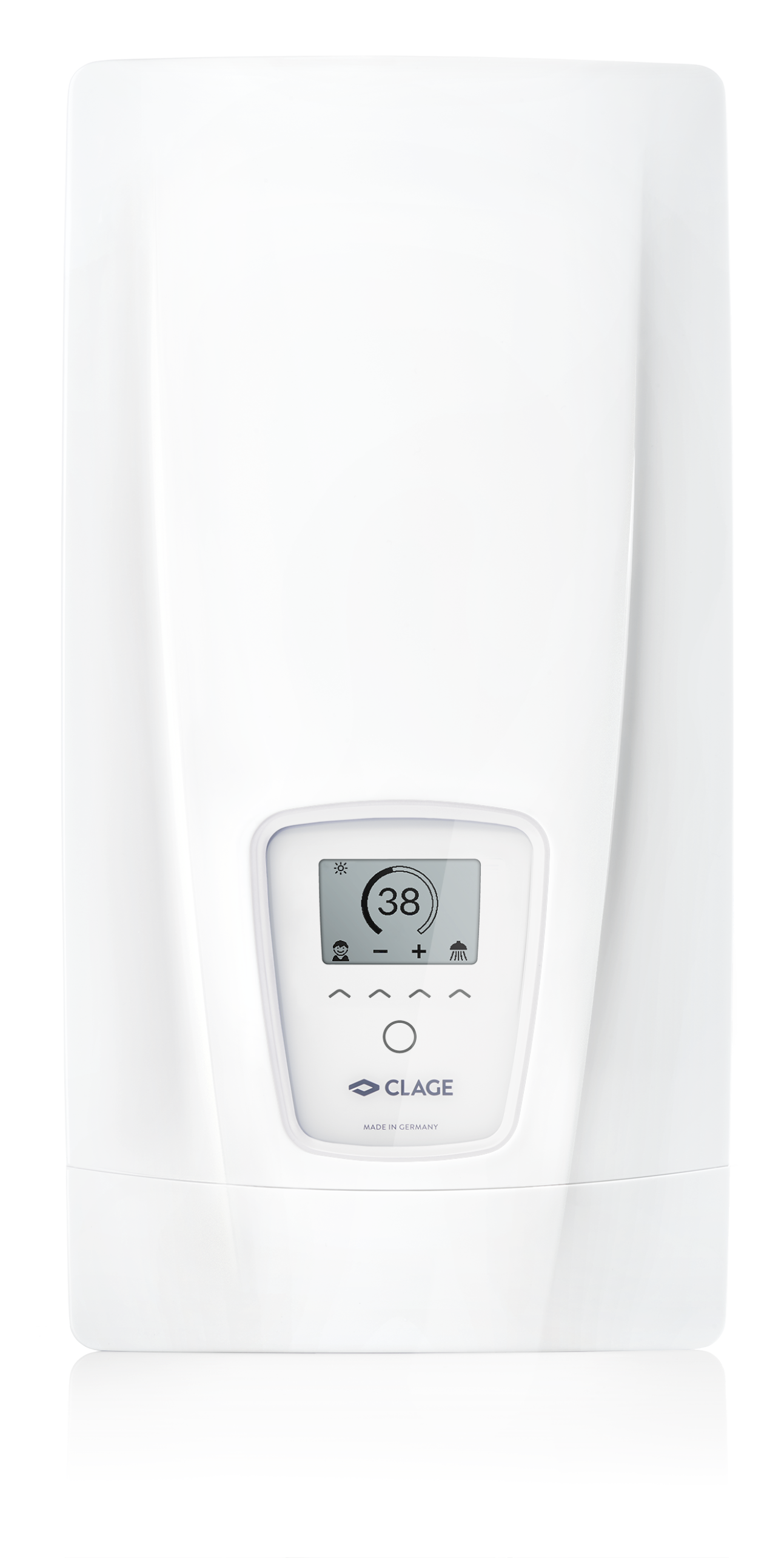

E-comfort проточный водонагреватель  DEX Next

Класс энергоэффективности А

(Шкала: от A до F)

  • DEX Next: 18/21/24/27 kW, 400 V

Здесь используется DEX Next

  1. Раковина для рук

    Раковина для рук

  2. Душевая

    Душевая

  3. Ванна

    Ванна

  4. Кухонная мойка

    Кухонная мойка

Поколение NEXT

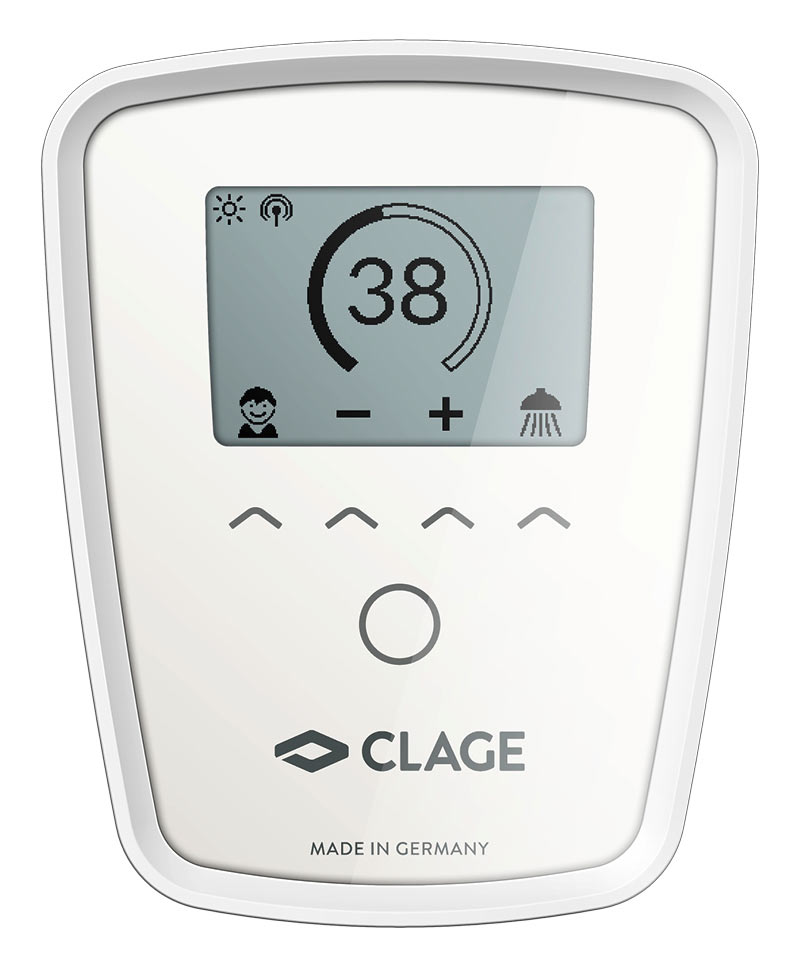

Новый DEX Next удобен, экономичен и надежен. Особенно впечатляет высококонтрастный монхромный дисплей с высококачественным стеклянным экраном.

Awards E-comfort проточный водонагреватель  DEX Next
  • Проточный комфортный водонагреватель с электронным управлением с реальным стеклянным экраном, монохромным высококонтрастным дисплеем и сенсорными клавишами для управления
  • С помощью технологии MPS® Multiple Power System максимальная потребляемая мощность определяется во время ввода в эксплуатацию : 18, 21, 24 или 27 кВт.
  • Точная температура нагрева воды благодаря технологии TWIN TEMPERATURE Control TTC® в плоть до достижения максимальной мощности прибора
  • В комфортном диапазоне от 35 °C до 43 °C температура может быть установлена с шагом в 0,5 °C
  • Подходит для водосберегающих смесителей, так как порог включения нагрева воды от 1,5 л/мин благодаря инновационной технологии определения расхода воды
  • Благодаря новому типу расположения нагревательных каналов в нагревательном блоке, система стала более устойчива к завоздушиванию системы водоснабжения
  • Система нагрева IES® - спиральный нагревательный элемент из нержавеющей стали установленный в нагревательном блоке, обеспечивает более длительный срок службы, меньше подвержен кальцификации, является эффективным и простым в обслуживании
  • Электронная система безопасности с обнаружением пузырьков воздуха, отключением питания нагревательных элементов
  • Модуль для дистанционного радиоуправления доступен в качестве аксессуара
  • Размеры (высота × ширина × глубина): 46,8 × 23,9 × 9,6 см.
  • Стоимость: 69 500 ₽

Технические характеристики

>

Цифры. Значения. Данные.


















E-comfort проточный водонагреватель  DEX Next
Раковина для рук Душевая Ванна Кухонная мойка
DEX Next
Артикул
Номинальная мощность 1) (автоматически изменяемая ,благодаря MPS) при 400 В [кВт]
Допустимое рабочее давление [МПа (бар)] 2)
Гидравлические подключения (резьбовые соединения)
Объёмный расход горячей воды при ∆t = 28 K [л/мин]:
Включение при потоке воды [л/мин]
Максимальный расход 4) [л/мин]
Номинальное напряжение [3~ / PE 380-415 V AC] неразъёмное соединение
Номинальное напряжение [3~ / PE 400 V AC] неразъёмное соединение
Номинальный ток при 400 В [А]
Необходимое сечение кабеля [мм²]
Максимальная температура воды на входе [°C]
Совместим с гелиосистемами 5)
Степень защиты
Удельное сопротивление воды при 15 °C [Ωcm] ≥
Вес заполненного водой прибора [кг], прибл.
3200-36400
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
1,5 1,5 1,5 1,5
8,0 8,0 8,0 8,0


26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
4,2 4,2 4,2 4,2

1) Установленная максимальная нагрузка влияет на значения номинального тока, сечение кабеля и объёмный расход горячей воды.

2) Также одобрен для работы в безнапорном варианте подключения

3) Повышение температуры, например, с 12 °C до 40 °C, смешанная вода

4) Ограничен для оптимального повышения температуры

5) Подходит для нагрева предварительно нагретой воды

Загрузки

>

Тип носителя Название Дата Размер

Инструкции по применению и монтажу

DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

22.06.2021

> скачать
Инструкции по применению и монтажу DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 22.06.2021 3,8 MB
> скачать
  Старые версии>
 Инструкции по применению и монтажуDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> скачать> скачать
 Инструкции по применению и монтажуDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> скачать> скачать
  Другие версии по запросу

Краткие инструкции

DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

08.06.2021

> скачать
Краткие инструкции DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 08.06.2021 2,7 MB
> скачать
  Старые версии>
 Краткие инструкцииDEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2020.pdf> скачать> скачать
  Другие версии по запросу

Фотографии инструкции

DX3-400V-BiA-mit-DMB.pdf

14.12.2021

> скачать
Фотографии инструкции DX3-400V-BiA-mit-DMB.pdf 14.12.2021 1,9 MB
> скачать
  Старые версии>
 Фотографии инструкцииDX3-400V-BiA-mit-DMB-03-2020.pdf> скачать> скачать
  Другие версии по запросу

Аксессуары для монтажа

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> скачать
Аксессуары для монтажа DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> скачать

Инструкции по технике безопасности

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

19.03.2021

> скачать
Инструкции по технике безопасности Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 19.03.2021 572 kB
> скачать

Маркировка энергоэффективности

DEX-Next-Energielabel.pdf

04.03.2019

> скачать
Маркировка энергоэффективности DEX-Next-Energielabel.pdf 04.03.2019 233 kB
> скачать

Паспорт продукта ErP

DEX-Next-ErP-Produktdatenblatt.pdf

04.03.2019

> скачать
Паспорт продукта ErP DEX-Next-ErP-Produktdatenblatt.pdf 04.03.2019 164 kB
> скачать

Паспорт продукта ErP

9120-96xxx-DX3-DEX-Next-ErP-Produktdatenblatt.pdf

21.02.2019

> скачать
Паспорт продукта ErP 9120-96xxx-DX3-DEX-Next-ErP-Produktdatenblatt.pdf 21.02.2019 164 kB
> скачать

Декларация соответствия CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf

05.11.2021

> скачать
Декларация соответствия CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 159 kB
> скачать

Фотография продукта


22.12.2020

> скачать
Фотография продукта DEX-Next-Produktfoto.jpg 22.12.2020 676 kB
> скачать

Фотография продукта


07.01.2020

> скачать
Фотография продукта DEX-Next-highres.jpg 07.01.2020 1,2 MB
> скачать

Фотография продукта


07.01.2020

> скачать
Фотография продукта DEX-Next.png 07.01.2020 1,5 MB
> скачать

Подробный вид


21.02.2019

> скачать
Подробный вид DEX-Next-Display.jpg 21.02.2019 157 kB
> скачать

BIM

DX3-DEX-001-BIM.rfa

27.06.2019

> скачать
BIM DX3-DEX-001-BIM.rfa 27.06.2019 2,7 MB
> скачать

BIM

DX3-DEX-001-BIM.rfa.zip

17.11.2020

> скачать
BIM DX3-DEX-001-BIM.rfa.zip 17.11.2020 2,6 MB
> скачать

BIM

DX3-DEX-001-BIM.adsk

27.06.2019

> скачать
BIM DX3-DEX-001-BIM.adsk 27.06.2019 4,4 MB
> скачать

BIM

DX3-DEX-001-BIM.ifc

27.06.2019

> скачать
BIM DX3-DEX-001-BIM.ifc 27.06.2019 7,3 MB
> скачать

Datanorm

Datanorm.zip

05.02.2021

> скачать
Datanorm Datanorm.zip 05.02.2021 39,7 MB
> скачать

GAEB

GAEB.zip

25.11.2020

> скачать
GAEB GAEB.zip 25.11.2020 377 kB
> скачать

Аксессуары

>

ФОКУС 3

ФОКУС 3 (опция)

Дополнительный пульт дистанционного управления для удобной настройки температуры мгновенного водонагревателя на расстоянии около 10 метров в здании. Надежная радиопередача по Bluetooth®, постоянный выбор температуры с помощью двух кнопок, двух кнопок с фиксированным значением и ЖК-дисплея, магнитного настенного кронштейна и батарей (входит в комплект). Размеры (В × Ш × Г): 5,8 × 12,5 × 1,9 см.

ФОКУС 3: Артикул. 3200-34021

FXS 3

FXS 3 (опция)

FX3 Пульт дистанционного радиоуправления плюс радиоадаптер Bluetooth® FXE в комплекте для установки в водонагреватель мгновенного действия. Помимо работы на приборе, дистанционное радиоуправление позволяет удобно регулировать температуру мгновенного водонагревателя на расстоянии прибл. 10 метров в здании. Надежная радиопередача по Bluetooth, бесступенчатый выбор температуры с помощью двух кнопок, двух кнопок с фиксированными значениями и ЖК-дисплея, магнитного настенного кронштейна и батарей (входят в комплект поставки). IP 20 Размеры (Н В Т): 5,8-12,5-1,9 см.

FXS 3: Артикул. 3200-34020

FXE 3

FXE 3 (опция)

Радиоадаптер Bluetooth® для установки в водонагреватель мгновенного действия для подключения электрического водонагревателя мгновенного действия к смартфону/планшету или пульту дистанционного управления CLAGE Это расширение необходимо, если устройства еще не оснащены пультом дистанционного радиоуправления FX3.

FXE 3: Артикул. 3200-34022

RDX 3

RDX 3 (опция)

При необходимости в качестве аксессуара поставляется универсальная монтажная рама RDX 3, с помощью которой электрическое подключение может быть выполнено в любой точке позади устройства. Класс IP-защиты устройства с RDX 3 - IP24. С электрической проводкой и удлинителями труб. Для сложных условий монтажа, например, замена водонагревателя мгновенного действия с различными соединениями. Компенсирует выступы плитки или неровности стен. Установка только специалистом.

RDX 3: Артикул. 3200-36100

UDX

UDX (опция)

Комплект труб для монтажа под раковиной с поверхностными водопроводными соединениями G ⅜ дюймовым верхом (требуется монтажная рамка RDX).

UDX: Артикул. 3200-34110

VDX

VDX (опция)

Комплект труб для офсетной установки или замены водяных соединений при замене газовых водонагревателей (требуется монтажная рамка RDX).

VDX: Артикул. 3200-34120
