E-comfort проточный водонагреватель
DSX Touch

E-comfort проточный водонагреватель  DSX Touch

Класс энергоэффективности А

(Шкала: от A до F)

  • DSX Touch: 18/21/24/27 kW, 400 V

Здесь используется DSX Touch.

  1. Раковина для рук

    Раковина для рук

  2. Душевая

    Душевая

  3. Ванна

    Ванна

  4. Кухонная мойка

    Кухонная мойка

Для твоего нового оазиса здоровья и хорошего настроения.

Передовая модель из серии проточных водонагревателей E-comfort превращает ванную комнату в оазис хорошего самочувствия с энергосберегающим и понятным по стоимости горячим водоснабжением. В то же время прибор отвечает самым высоким требованиям комфорта.

Новый DSX Touch для душа и ванной - это следующий шаг в развитии дизайна приборов CLAGE. Современные технологии, прочные материалы и компактная конструкция обеспечивают высокое качество и экономию ресурсов. Интуитивное управление прибором осуществляется с помощью нового сенсорного дисплея из настоящего стекла. Дисплей имеет высокую глубину цвета, показывает градиенты и анимацию. Привлекательные иконки делают управление простым и увлекательным.

Благодаря встроенным функциям Bluetooth и WLAN, устройством можно управлять с помощью пульта дистанционного управления или смартфона, планшета или Alexa. Использование приложения "Smart Control" облегчает ввод в эксплуатацию и обслуживание прибора. Индивидуальные значения потребления нескольких пользователей могут быть быстро и легко отображены. Это современное удобство управления!

DSX Touch может выступать в качестве домашнего сервера для проточных водонагревателей CLAGE нового поколения. Будущее уже в нем.

Awards E-comfort проточный водонагреватель  DSX Touch
  • Полностью электронное управление высокотехнологичным проточным водонагревателем с настоящим стеклянным сенсорным дисплеем и пультом дистанционного управления по Bluetooth для удобного и экономичного горячего водоснабжения одной или нескольких точек потребления
  • Всегда точная температура в диапазоне от 20°C до 60°C благодаря технологии TWIN TEMPERATURE Control TTC® и динамическому управлению расхода воды SERVOTRONIC®
  • С помощью технологии MPS® Multiple Power System максимальная потребляемая мощность определяется во время ввода в эксплуатацию : 18, 21, 24 или 27 кВт.
  • В комфортном диапазоне от 35 °C до 43 °C температура может быть установлена с шагом в 0,5 °C
  • Инновационная технология определения расхода воды позволила использовать водонагреватель с водосберегающими смесителями, благодаря особо низкому порогу включения нагрева воды от 1,5 л/мин
  • Благодаря новому типу расположения нагревательных каналов в нагревательном блоке, система стала более устойчива к завоздушиванию системы водоснабжения
  • Система нагрева IES® - спиральный нагревательный элемент из нержавеющей стали установленный в нагревательном блоке, обеспечивает более длительный срок службы, меньше подвержен кальцификации, является эффективным и простым в обслуживании
  • Встроенная функция WLAN и Bluetooth®для подключения к современным системам голосового управления, например Alexa, через смартфон или планшет
  • Электронная система безопасности обнаружения пузырьков воздуха, отключением питания нагревательных элементов и перекрытия потока воды
  • Размеры (высота × ширина × глубина): 46,8 × 23,9 × 9,6 см
  • Стоимость: 95 000 ₽

Технические характеристики

>

Цифры. Значения. Данные.


















E-comfort проточный водонагреватель  DSX Touch
Раковина для рук Душевая Ванна Кухонная мойка
DSX Touch
Артикул
Номинальная мощность 1) (автоматически изменяемая ,благодаря MPS) при 400 В [кВт]
Допустимое рабочее давление [МПа (бар)] 2)
Гидравлические подключения (резьбовые соединения)
Объёмный расход горячей воды при ∆t = 28 K [л/мин]:
Включение при потоке воды [л/мин]
Максимальный расход: автоматический [л/мин] 4)
Номинальное напряжение [3~ / PE 380-415 V AC] неразъёмное соединение
Номинальное напряжение [3~ / PE 400 V AC] неразъёмное соединение
Номинальный ток при 400 В [А]
Необходимое сечение кабеля [мм²]
Максимальная температура воды на входе [°C]
Совместим с гелиосистемами 5)
Степень защиты
Удельное сопротивление воды при 15 °C [Ωcm] ≥
Вес заполненного водой прибора [кг], прибл.
3200-36600
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
1,5 1,5 1,5 1,5


26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
4,5 4,5 4,5 4,5

1) Установленная максимальная нагрузка влияет на значения номинального тока, сечение кабеля и объёмный расход горячей воды.

2) Также одобрен для работы в безнапорном варианте подключения

3) Повышение температуры, например, с 12 °C до 40 °C, смешанная вода

4) В зависимости от давления воды в трубопроводе, выбранной температуры нагрева и температуры воды на входе в прибор

5) Подходит для нагрева предварительно нагретой воды

Загрузки

>

Тип носителя Название Дата Размер

Инструкции по применению и монтажу

DSX-Touch-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

29.10.2021

> скачать
Инструкции по применению и монтажу DSX-Touch-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 29.10.2021 5,5 MB
> скачать
  Старые версии>
 Инструкции по применению и монтажуDSX-Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-04-2021.pdf> скачать> скачать
 Инструкции по применению и монтажуDSX-Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-03-2021.pdf> скачать> скачать
 Инструкции по применению и монтажуDSX_Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2020-interaktiv.pdf> скачать> скачать
 Инструкции по применению и монтажуDSX-Touch-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-05-2020.pdf> скачать> скачать
  Другие версии по запросу

Краткие инструкции

DSX-Touch-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

08.06.2021

> скачать
Краткие инструкции DSX-Touch-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 08.06.2021 3,6 MB
> скачать
  Старые версии>
 Краткие инструкцииDSX-Touch-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2020.pdf.pdf> скачать> скачать
  Другие версии по запросу

Фотографии инструкции

DSX-Touch-BiA.pdf

22.01.2019

> скачать
Фотографии инструкции DSX-Touch-BiA.pdf 22.01.2019 2,1 MB
> скачать

Аксессуары для монтажа

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> скачать
Аксессуары для монтажа DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> скачать

Инструкции по технике безопасности

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

19.03.2021

> скачать
Инструкции по технике безопасности Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 19.03.2021 572 kB
> скачать

Маркировка энергоэффективности

DSX-Touch-Energielabel.pdf

04.03.2019

> скачать
Маркировка энергоэффективности DSX-Touch-Energielabel.pdf 04.03.2019 232 kB
> скачать

Паспорт продукта ErP

DSX-Touch-ErP-Produktdatenblatt-2019.pdf

04.03.2019

> скачать
Паспорт продукта ErP DSX-Touch-ErP-Produktdatenblatt-2019.pdf 04.03.2019 164 kB
> скачать

Паспорт продукта ErP

9120-96xxx-DX3-DSX-Touch-ErP-Produktdatenblatt.pdf

21.02.2019

> скачать
Паспорт продукта ErP 9120-96xxx-DX3-DSX-Touch-ErP-Produktdatenblatt.pdf 21.02.2019 164 kB
> скачать

Декларация соответствия CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf

05.11.2021

> скачать
Декларация соответствия CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 159 kB
> скачать

Фотография продукта


20.09.2019

> скачать
Фотография продукта DSX-Touch--FX.jpg 20.09.2019 308 kB
> скачать

Фотография продукта


07.01.2020

> скачать
Фотография продукта DSX-Touch-FX3-highres.jpg 07.01.2020 1,4 MB
> скачать

Фотография продукта


22.12.2020

> скачать
Фотография продукта DSX-Touch-Produktfoto.jpg 22.12.2020 692 kB
> скачать

Подробный вид


19.09.2019

> скачать
Подробный вид DSX-Touch-Display-Statistiken.jpg 19.09.2019 271 kB
> скачать

Подробный вид


19.09.2019

> скачать
Подробный вид DSX-Touch-Display-Hauptmenue.jpg 19.09.2019 259 kB
> скачать

Подробный вид


19.09.2019

> скачать
Подробный вид DSX-Touch-Display-Bedienmodus.jpg 19.09.2019 265 kB
> скачать

Подробный вид


19.09.2019

> скачать
Подробный вид DSX-Touch-Display-Zapfmodus.jpg 19.09.2019 281 kB
> скачать

Фото в интерьере


19.09.2019

> скачать
Фото в интерьере DSX-Touch-Bad-2-Revisionsklappe.jpg 19.09.2019 1,3 MB
> скачать

Фото в интерьере


19.09.2019

> скачать
Фото в интерьере DSX-Touch-Bad-3-Badmoebel.jpg 19.09.2019 1,1 MB
> скачать

Фото в интерьере


19.09.2019

> скачать
Фото в интерьере DSX-Touch-Bad-4-offen.jpg 19.09.2019 1,3 MB
> скачать

Фотография стиля жизни


19.09.2019

> скачать
Фотография стиля жизни DSX-Touch-Bad-1-Wandnische.jpg 19.09.2019 1,9 MB
> скачать

BIM

DX3-DSX-Touch-001-BIM.ifc

27.06.2019

> скачать
BIM DX3-DSX-Touch-001-BIM.ifc 27.06.2019 7,3 MB
> скачать

BIM

DX3-DSX-Touch-001-BIM.rfa.zip

17.11.2020

> скачать
BIM DX3-DSX-Touch-001-BIM.rfa.zip 17.11.2020 2,6 MB
> скачать

BIM

DX3-DSX-Touch-001-BIM.adsk.zip

17.11.2020

> скачать
BIM DX3-DSX-Touch-001-BIM.adsk.zip 17.11.2020 4,3 MB
> скачать

Datanorm

Datanorm.zip

05.02.2021

> скачать
Datanorm Datanorm.zip 05.02.2021 39,7 MB
> скачать

GAEB

GAEB.zip

25.11.2020

> скачать
GAEB GAEB.zip 25.11.2020 377 kB
> скачать

Аксессуары

>

ФОКУС 3

ФОКУС 3 (опция)

Дополнительный пульт дистанционного управления для удобной настройки температуры мгновенного водонагревателя на расстоянии около 10 метров в здании. Надежная радиопередача по Bluetooth®, постоянный выбор температуры с помощью двух кнопок, двух кнопок с фиксированным значением и ЖК-дисплея, магнитного настенного кронштейна и батарей (входит в комплект). Размеры (В × Ш × Г): 5,8 × 12,5 × 1,9 см.

ФОКУС 3: Артикул. 3200-34021

RDX 3

RDX 3 (опция)

При необходимости в качестве аксессуара поставляется универсальная монтажная рама RDX 3, с помощью которой электрическое подключение может быть выполнено в любой точке позади устройства. Класс IP-защиты устройства с RDX 3 - IP24. С электрической проводкой и удлинителями труб. Для сложных условий монтажа, например, замена водонагревателя мгновенного действия с различными соединениями. Компенсирует выступы плитки или неровности стен. Установка только специалистом.

RDX 3: Артикул. 3200-36100

UDX

UDX (опция)

Комплект труб для монтажа под раковиной с поверхностными водопроводными соединениями G ⅜ дюймовым верхом (требуется монтажная рамка RDX).

UDX: Артикул. 3200-34110

VDX

VDX (опция)

Комплект труб для офсетной установки или замены водяных соединений при замене газовых водонагревателей (требуется монтажная рамка RDX).

VDX: Артикул. 3200-34120

Уникальные особенности

  1. Smart Control-удаленный доступ

    Smart Control-удаленный доступ

  2. Bluetooth-пульт управления

    Bluetooth-пульт управления

  3. Встроенная функция WLAN

    Встроенная функция WLAN

  4. Совместим с гелиосистемами

    Совместим с гелиосистемами

Видеообзор продукта

Видеоинструкция

Похожие продукты:

E-comfort проточный водонагреватель  DEX Next
DEX Next: 18/21/24/27 kW, 400 V

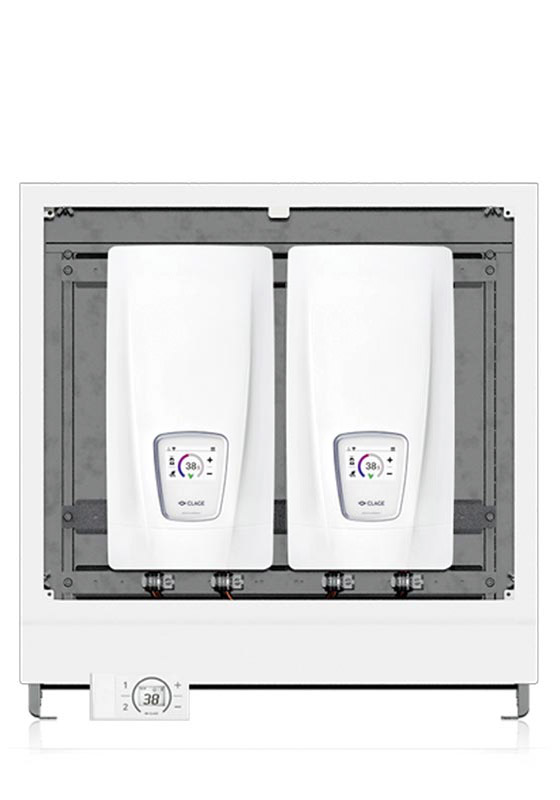

 E-comfort проточные водонагреватели DSX Touch Twin
