E-mini проточные электрические водонагреватели
MCX

Класс энергоэффективности А

(Шкала: от A до F)

MCX 3: 3,5 kW, 230 V
с электрической вилкой
MCX 4: 4,4 kW, 230 V
MCX 6: 5,7 kW, 230 V
MCX 7: 6,5 kW, 400 V

Технические характеристики
Загрузки
Аксессуары
Видеоинструкция

Здесь используется MCX.

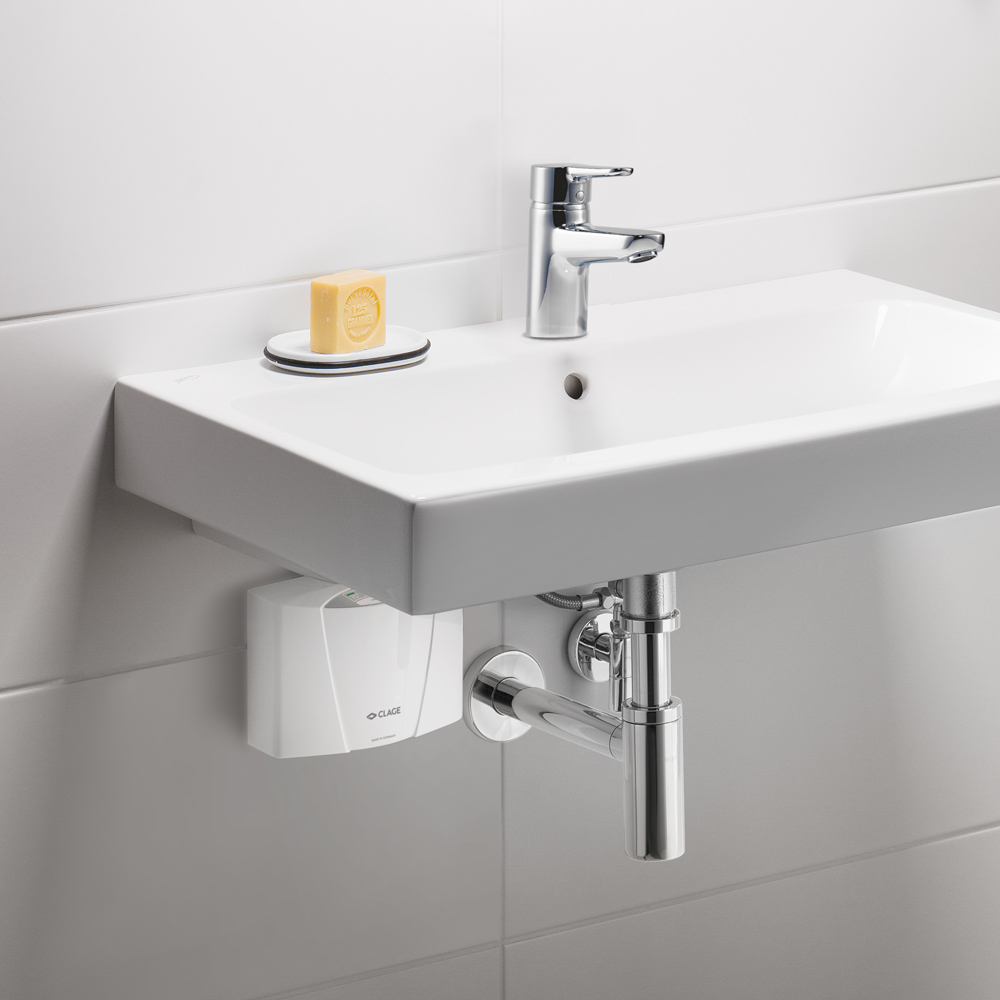

Умывальник (например, в гостевом туалете).
Коммерческие санитарные объекты (магазины, рестораны, больницы)
Небольшая кухня (например, в офисе)

Интеллектуальная энергоэффективность.

Самый современный прибор среди сверхкомпактных проточных электрических водонагревателей сочетает в себе наилучшую функциональность и технологичность. Благодаря продуманному дизайну этот малогабаритный прибор незаметно впишется в любое сантехническое помещение.

Awards E-mini проточные электрические водонагреватели MCX

Малогабаритный проточный водонагреватель с электронным управлением для энергоэффективного снабжения горячей водой умывальника или раковины на небольшой кухне
Мощность нагрева регулируется электроникой . Это обеспечивает идеальную температуру горячей воды, смешивание с холодной водой больше не требуется.

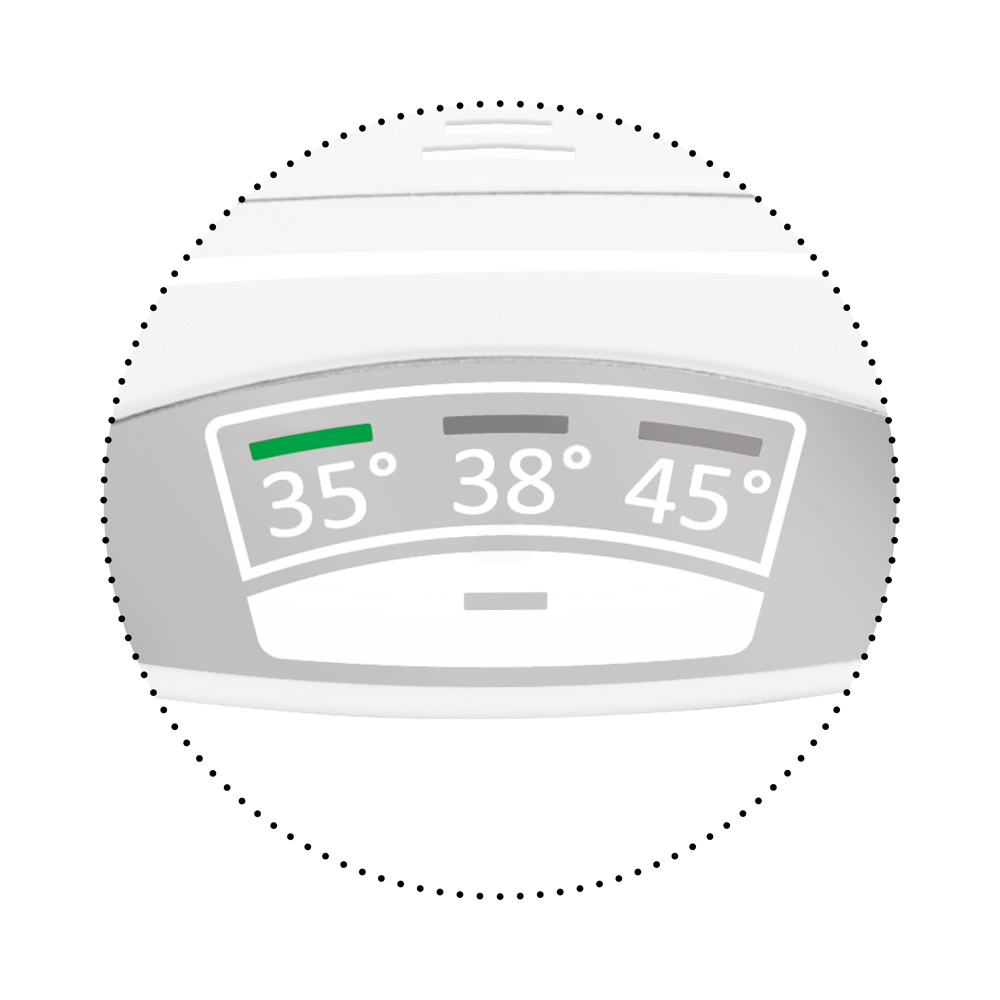

Кнопка управления с цветными светодиодами для установки температуры нагрева воды на выходе 35 °C, 38 °C или максимум 45 °C
В комплекте тройник и гибкий напорный шланг для подключения к угловому крану
Подходит для напорной и безнапорной арматуры
Модуль для дистанционного управления доступен в качестве аксессуара: FX пульт дистанционного радиоуправления
Размеры (высота × ширина × глубина): 13,5 × 18,6 × 8,7 см
Стоимость: 34 000 ₽

Технические характеристики

Цифры. Значения. Данные.



MCX 3	MCX 4	MCX 6	MCX 7

Артикул

Номинальная мощность при 230 В [кВт]

Номинальная мощность при 400 В [кВт]

Допустимое рабочее избыточное давление [МПа (бар)]

Гидравлические подключения (резьбовые соединения)

Объёмный расход горячей воды при ∆t = 25 K [л/мин]:

Включение при потоке воды [л/мин]

Максимальный расход ²⁾ [л/мин]

Номинальное напряжение [1~ / N / PE 220-240 V AC] Вилка: Schuko Typ-F (CEE 7/7)

Номинальное напряжение [1~ / N / PE 220-240 V AC] Неразъёмное соединение.

Номинальное напряжение [2~ / PE 400 V AC] Неразъёмное соединение

Номинальный ток при 230 В [А]

Номинальный ток при 400 В [А]

Необходимое сечение кабеля [мм²]

Максимальная температура воды на входе [°C]

Совместим с гелиосистемами ⁴⁾

Степень защиты

Удельное сопротивление воды при 15 °C [Ωcm] ≥

Вес заполненного водой прибора [кг], прибл.

1500-15003	1500-15004	1500-15006	1500-15007
3,5	4,4	5,7
			6,5
1 (10)	1 (10)	1 (10)	1 (10)
G ⅜"	G ⅜"	G ⅜"	G ⅜"
2,0	2,5	3,3	3,7
1,2	1,5	1,5	1,5
2,0	2,5	3,3	3,7



15	19	25
			16
1,5	2,5	4,0	2,5
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	800	800	1100
1,5	1,5	1,5	1,5

1) Повышение температуры, например, с 15 °C до 40 °C.

2) Ограниченный расход для оптимального повышения температуры, изменяется регулировочным винтом.

4) Подходит для нагрева предварительно нагретой воды

Загрузки

	Тип носителя	Название	Дата	Размер
Инструкции по технике безопасности Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 19.03.2021 > скачать	Инструкции по технике безопасности	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	19.03.2021	572 kB > скачать
Маркировка энергоэффективности MCX7-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MCX7-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MCX4-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MCX4-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MCX6-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MCX6-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MCX3-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MCX3-Energielabel.pdf	06.09.2017	220 kB > скачать
Паспорт продукта ErP MCX3-MCX7-ErP-Produktdatenblatt.pdf 06.02.2017 > скачать	Паспорт продукта ErP	MCX3-MCX7-ErP-Produktdatenblatt.pdf	06.02.2017	95 kB > скачать
Декларация соответствия CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf 05.11.2021 > скачать	Декларация соответствия CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf	05.11.2021	163 kB > скачать
Фотография продукта MCX-Produktfoto-frontal.png 10.04.2018 > скачать	Фотография продукта	MCX-Produktfoto-frontal.png	10.04.2018	1,3 MB > скачать
Фото в интерьере MCX-Milieu.jpg 10.04.2018 > скачать	Фото в интерьере	MCX-Milieu.jpg	10.04.2018	831 kB > скачать
Фото в интерьере MCX-Milieufoto-grau-Seife.jpg 23.06.2020 > скачать	Фото в интерьере	MCX-Milieufoto-grau-Seife.jpg	23.06.2020	177 kB > скачать
Фото в интерьере MCX-Milieufoto-anthrazit-zwei_Waschbecken.jpg 23.06.2020 > скачать	Фото в интерьере	MCX-Milieufoto-anthrazit-zwei_Waschbecken.jpg	23.06.2020	168 kB > скачать
BIM MCX4-002-BIM.rfa 16.04.2018 > скачать	BIM	MCX4-002-BIM.rfa	16.04.2018	608 kB > скачать
BIM MCX3-002-BIM.rfa 16.04.2018 > скачать	BIM	MCX3-002-BIM.rfa	16.04.2018	608 kB > скачать
BIM MCX3-001-BIM.ifc 16.04.2018 > скачать	BIM	MCX3-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MCX6-002-BIM.rfa 16.04.2018 > скачать	BIM	MCX6-002-BIM.rfa	16.04.2018	608 kB > скачать
BIM MCX4-001-BIM.ifc 16.04.2018 > скачать	BIM	MCX4-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MCX6-001-BIM.ifc 16.04.2018 > скачать	BIM	MCX6-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MCX7-001-BIM.ifc 16.04.2018 > скачать	BIM	MCX7-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MCX7-002-BIM.rfa 16.04.2018 > скачать	BIM	MCX7-002-BIM.rfa	16.04.2018	608 kB > скачать
Datanorm Datanorm.zip 05.02.2021 > скачать	Datanorm	Datanorm.zip	05.02.2021	39,7 MB > скачать
GAEB GAEB.zip 25.11.2020 > скачать	GAEB	GAEB.zip	25.11.2020	377 kB > скачать

Аксессуары

CSP 3 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 в смесителе. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 3 (< 2 l/min).

CSP 3: Артикул. 0010-00421

CSP 6 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 смесителя. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 6 (< 3,5 l/min).

CSP 6: Артикул. 0010-00461

FVS (входит в комплект поставки)

Гибкий соединительный шланг ⅜ дюйм ÜM × ⅜ дюйм ÜM, длина 50 см.

FVS: Артикул. 89620

Т-деталь (входит в комплект поставки)

Специальный Т-образный тройник ⅜ дюйм × ⅜ дюйм QV 10 мм

Т-деталь: Артикул. 89610

CSP 3a (опция)

Аэратор хромированный с наружной резьбой M 24a (подходит для излива смесителя с внутренней резьбой на выходе)

CSP 3a: Артикул. 0010-0043

CSP 3i (опция)

Аэратор хромированный с наружной резьбой M 22i (подходит для излива смесителя с внутренней резьбой на выходе)

CSP 3i: Артикул. 0010-0042

FX (опция)

Пульт дистанционного радиоуправления позволяет удобно регулировать температуру нагрева воды проточным водонагревателем. Действие сигнала до 10 метров. Надежная двунаправленная радиопередача, бесступенчатый выбор температуры с помощью двух кнопок. Две кнопки с фиксированным значениями температуры и ЖК-дисплея, магнитного настенного кронштейна и аккумуляторов (входят в комплект поставки). IP 20. Размеры (В × Ш × Г): 5,8 × 12,5 × 1,9 см.

FX: Артикул. 2400-26090

BIMFX-Fernbedienung-001-BIM.ifc (165 kB)
BIMFX-Fernbedienung-002-BIM.rfa (376 kB)
Декларация соответствия CEFX-FXE-Konformitaetserklaerung-CE-Conformity-de-en-2018-02.pdf (173 kB)

FX (до 2016 года) (опция)

- ТОЛЬКО ДЛЯ ОБОРУДОВАНИЯ ПРОИЗВЕДЕННОГО ДО 2016 г. - Пульт дистанционного радиоуправления позволяет удобно регулировать температуру нагрева воды проточным водонагревателем. Действие сигнала до 10 метров. Надежная двунаправленная радиопередача, бесступенчатый выбор температуры с помощью двух кнопок. Две кнопки с фиксированным значениями температуры и ЖК-дисплея, магнитного настенного кронштейна и аккумуляторов (входят в комплект поставки). IP 20. Размеры (В × Ш × Г): 5,8 × 12,5 × 1,9 см.

FX (до 2016 года): Артикул. 2400-26050
