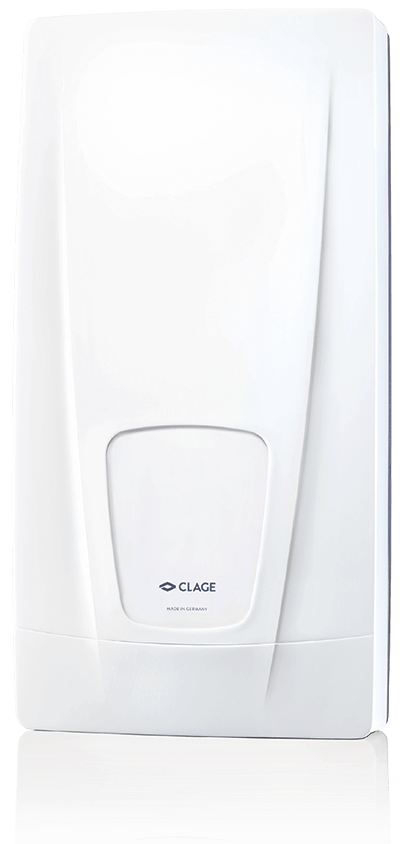

E-comfort átfolyós vízmelegítő
DBX Next

A energiahatékonysági osztály

(skála: A-tól F-ig)

DBX 18 Next: 18 kW, 400 V
DBX 21 Next: 21 kW, 400 V
DBX 24 Next: 24 kW, 400 V

Műszaki adatok
Letöltések
Tartozékok
Telepítési videó

Ajánlott felhasználási területek.

Mosdó
Zuhany
Fürdőkád
Konyhai mosogató

A költséghatékony alternatíva.

Elektronikus átfolyós vízmelegítő sorozatunk alapegysége felhasználói vezérlés nélkül készül. Ezért a DBX Next meglepően olcsó.

Elektronikusan vezérelt alap átfolyós vízmelegítő vezérlés nélkül
Kivételesen alacsony indítási átfolyási mennyiség 1.5 l/perc az innovatív vízáramlási technológiának köszönhetően
Gyakorlatilag légtelenített fűtési rendszer az új típusú fűtőcsatorna elrendezésnek köszönhetően
A teljesítmény automatikus beállítása az áramlási mennyiséghez és a bemeneti hőmérséklethez, a kimeneti hőmérséklet gyárilag 50 °C-ra van beállítva
A kimeneti hőmérséklet a készülékben 30 °C és 60 °C között állítható
A csupasz huzalos fűtési rendszer IES hosszabb élettartamot, kevesebb meszesedést biztosít, hatékony és könnyen karbantartható
Elektronikus biztonsági rendszer légbuborék-érzékeléssel, hőmérséklet- és nyomáslezárással
Egyszerű telepítés a szabad beépítési helynek és a variálható csatlakozási lehetőségeknek köszönhetően
Méretek (magasság × szélesség × mélység): 46,6 × 23,0 × 9,7 cm

Műszaki adatok

Adatok. Értékek. Tények.



DBX 18 Next	DBX 21 Next	DBX 24 Next

Cikkszám

Névleges teljesítmény 400 V-on [kW]

Maximális üzemi nyomás [MPa (bar)]

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség ²⁾ [l/min]

Tápfeszültség [3~ / PE 400 V AC] Állandó csatlakozás ³⁾

Névleges áram 400 V-on [A]

Szükséges kábelátmérő [mm²]

Maximális bemeneti hőmérséklet [°C]

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

3200-36118	3200-36121	3200-36124
18	21	24
1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"
9,2	10,7	12,3
1,5	1,5	1,5
7,0	8,0	8,0

26	30	35
4,0	4,0	6,0
30	30	30
IP 25	IP 25	IP 25
1100	1100	1100
4,2	4,2	4,2

1) Hőmérséklet-emelkedés pl. 12 °C-ról 40 °C-ra, kevert víz

2) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez

3) Alternatívaként 380 V-ra is csatlakoztatható

Letöltések

	Média típusa	Cím	Dátum	Méret
Szerelési tartozékok DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > letöltés	Szerelési tartozékok	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > letöltés
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke DBX24-Next-Energielabel_2020.pdf 28.03.2023 > letöltés	Energiacímke	DBX24-Next-Energielabel_2020.pdf	28.03.2023	231 kB > letöltés
Energiacímke DBX18-Next-Energielabel_2020.pdf 28.03.2023 > letöltés	Energiacímke	DBX18-Next-Energielabel_2020.pdf	28.03.2023	232 kB > letöltés
Energiacímke DBX21-Next-Energielabel_2020.pdf 28.03.2023 > letöltés	Energiacímke	DBX21-Next-Energielabel_2020.pdf	28.03.2023	231 kB > letöltés
ErP terméklap DX3.1-DBX18-Next-DBX21-Next-DBX24-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > letöltés	ErP terméklap	DX3.1-DBX18-Next-DBX21-Next-DBX24-Next-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 07.10.2025 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	07.10.2025	1,2 MB > letöltés
Termék fotó DBX-Next-Produktfoto.jpg 22.12.2020 > letöltés	Termék fotó	DBX-Next-Produktfoto.jpg	22.12.2020	600 kB > letöltés
Kép fotó DBX-Next-Anwendungsfoto.jpg 21.09.2020 > letöltés	Kép fotó	DBX-Next-Anwendungsfoto.jpg	21.09.2020	793 kB > letöltés
BIM DX3-DBX-Next-001.ifc 02.11.2021 > letöltés	BIM	DX3-DBX-Next-001.ifc	02.11.2021	8,2 MB > letöltés
BIM DX3-DBX-Next-001.rfa 02.11.2021 > letöltés	BIM	DX3-DBX-Next-001.rfa	02.11.2021	1,3 MB > letöltés
Datanorm Datanorm.zip 03.06.2024 > letöltés	Datanorm	Datanorm.zip	03.06.2024	40 kB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

RDX 3 (opcionális)

Szükség esetén tartozékként kapható az RDX 3 univerzális szerelőkeret, amellyel az elektromos csatlakozás a készülék mögötti bármely ponton elvégezhető. Az RDX 3-mal ellátott készülék IP védettségi osztálya IP24. Elektromos bekötéssel és csőhosszabbítással. Nehéz beépítési körülményekhez, pl. egy átfolyó fűtőtest cseréjéhez, eltérő csatlakozásokkal. Kompenzálja a csempe kiálló részeket vagy a fal egyenetlenségeit. Csak szakember általi telepítés.

RDX 3: Cikkszám. 3200-36100
