E-mini átfolyós vízmelegítő csappal
M / SMB

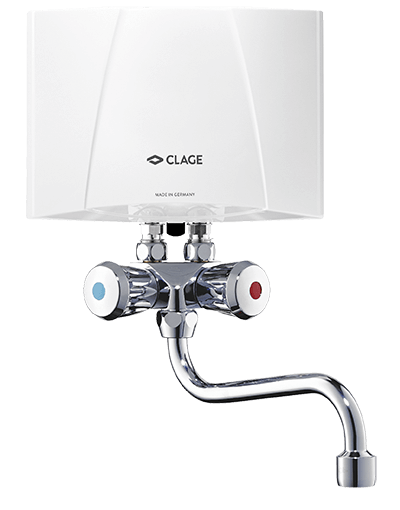

E-mini átfolyós vízmelegítő csappal M / SMB

A energiahatékonysági osztály

(skála: A-tól F-ig)

  • M 3 / SMB: 3,5 kW, 230 V
    dugvillával
  • M 4 / SMB: 4,4 kW, 230 V
  • M 7 / SMB: 6,5 kW, 400 V

Ajánlott felhasználási területek.

  1. Fali kiállású mosogató

    Fali kiállású mosogató

  2. Mosdók

    Mosdók

  3. Közületi mosdók

    Közületi mosdók

  4. Teakonyhák

    Teakonyhák

Takarítson meg áramot még a mosogató felett is.

A nyílt kifolyású kis átfolyós vízmelegítő teljes készletben, hozzá tartozó speciális keverőcsappal együtt kerül forgalomba. A mosogató fölé szerelve a kis készülék értékes készenléti energiát takarít meg.

  • Hidraulikusan vezérelt kis átfolyós vízmelegítő nyomás nélküli speciális keverőcsappal és 16 cm hosszú, forgatható kifolyóval a mosogató fölé történő beépítéshez
  • A fűtési teljesítmény automatikusan bekapcsol, amint a víz átfolyik a készüléken
  • Új áramlási csatlakozó az optimális vízsugárhoz takarékos vízfogyasztás mellett
  • Akár 85 % energiát megtakarít a hagyományos bojlerekhez képest
  • Effektív és karbantartásbarát csupaszvezetékes IES® fűtési rendszer cserélhető fűtőbetéttel
  • Egyszerű beépítés speciális keverőcsappal és hálózati kábellel (M3 / SMB dugvillávall)
  • Méretek (magasság × szélesség × mélység): 13,5 × 18,6 × 8,7 cm

Műszaki adatok

>

Adatok. Értékek. Tények.





















E-mini átfolyós vízmelegítő csappal M 3 / SMB E-mini átfolyós vízmelegítő csappal M 4 / SMB E-mini átfolyós vízmelegítő csappal M 7 / SMB
Fali kiállású mosogató Mosdók Közületi mosdók Fali kiállású mosogató Mosdók Közületi mosdók Fali kiállású mosogató Mosdók Közületi mosdók Teakonyhák
M 3 / SMB M 4 / SMB M 7 / SMB
Cikkszám
Névleges teljesítmény 230 V-on [kW]
Névleges teljesítmény 400 V-on [kW]
Maximális üzemi nyomás [MPa (bar)]
Vízcsatlakozó eszköz (menetes csatlakozások)
Vízcsatlakozó csap (menetes csatlakozók)
Melegvíz-kibocsátás
Bekapcsolási áramlási sebesség [l/min]
Maximális áramlási sebesség 2) [l/min]
Tápfeszültség [1~ / N / PE 230 V AC] dugóval: Schuko Typ-F (CEE 7/7)
Tápfeszültség [1~ / N / PE 230 V AC] állandó csatlakozás
Tápfeszültség [2~ / PE 400 V AC] állandó csatlakozás
Névleges áram 230 V-on [A]
Névleges áram 400 V-on [A]
Szükséges kábelátmérő [mm²]
Maximális bemeneti hőmérséklet [°C]
Védelmi osztály
Fajlagos vízállóság 15 °C [Ωcm] ≥
Súly vízzel töltve [kg], kb.
1500-17103 1500-17104 1500-17107
3,5 4,4
6,5
0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜"
G ½" G ½" G ½"
2,0 2,5 3,7
1,4 1,7 2,3
2,0 2,5 3,7



15 19
16
1,5 2,5 2,5
20 20 20
IP 25 IP 25 IP 25
1100 1100 1100
1,5 1,5 1,5

1) Hőmérséklet-emelkedés pl. 15 °C-ról 40 °C-ra

2) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez a vízáramlás beállításával

Letöltések

>

Média típusa Cím Dátum Méret

Biztonsági utasítások

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

30.04.2026

> letöltés 		Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 371 kB
> letöltés

Energiacímke

M3-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke M3-Energielabel.pdf 06.09.2017 220 kB
> letöltés

Energiacímke

M7-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke M7-Energielabel.pdf 06.09.2017 220 kB
> letöltés

Energiacímke

M4-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke M4-Energielabel.pdf 06.09.2017 220 kB
> letöltés

ErP terméklap

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> letöltés 		ErP terméklap M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> letöltés

CE-megfelelőség

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> letöltés 		CE-megfelelőség CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> letöltés

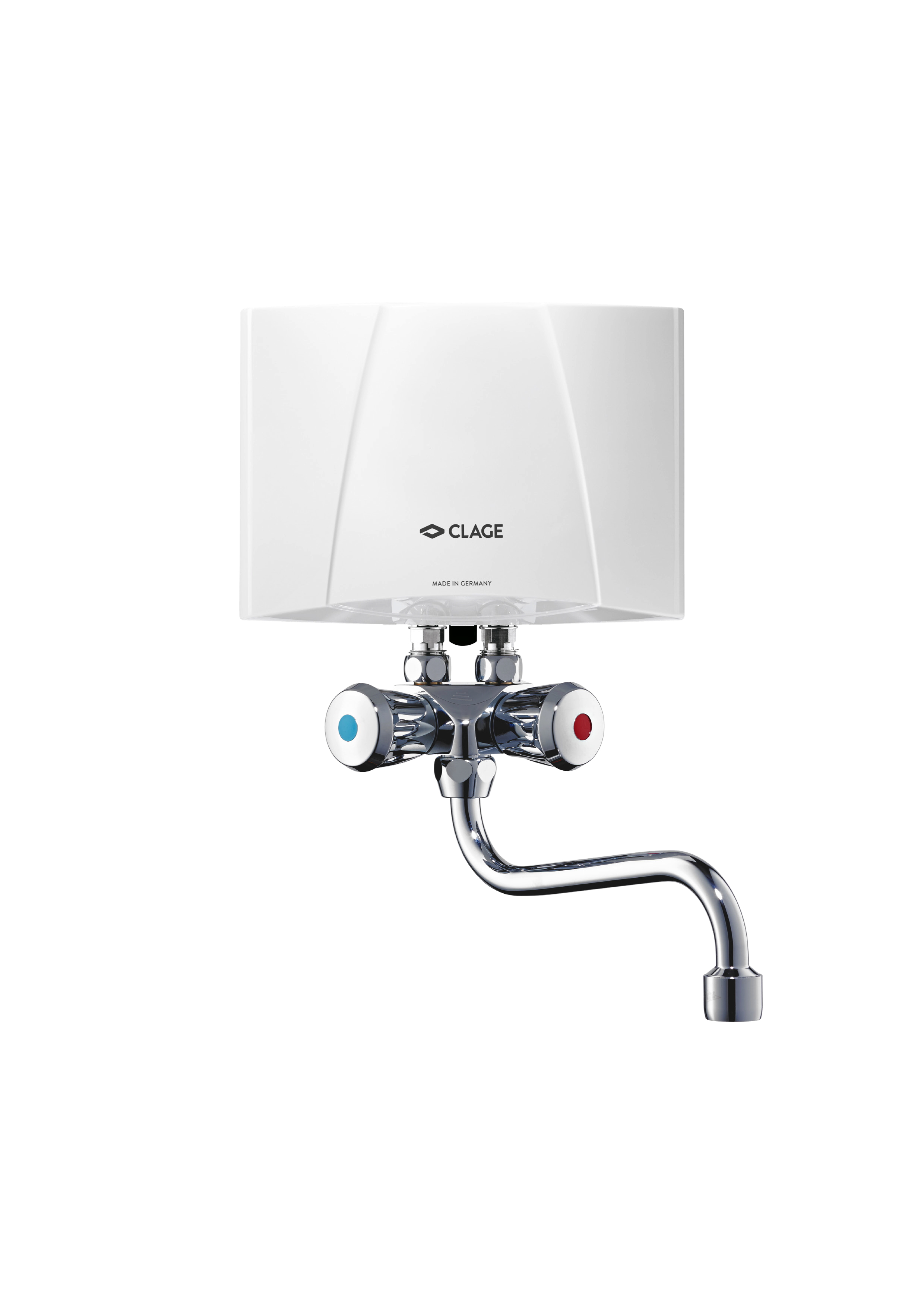

Termék fotó


11.05.2017

> letöltés 		Termék fotó M_SMB_frontal-HighRes.jpg 11.05.2017 537 kB
> letöltés

BIM

M3-MBH-SMB-BIM.ifc

12.12.2023

> letöltés 		BIM M3-MBH-SMB-BIM.ifc 12.12.2023 4,7 MB
> letöltés

BIM

M3-MBH-SMB-BIM.rfa

12.12.2023

> letöltés 		BIM M3-MBH-SMB-BIM.rfa 12.12.2023 1,4 MB
> letöltés

Datanorm

Datanorm.zip

03.06.2024

> letöltés 		Datanorm Datanorm.zip 03.06.2024 40 kB
> letöltés

GAEB

GAEB.zip

03.06.2024

> letöltés 		GAEB GAEB.zip 03.06.2024 725 kB
> letöltés

Tartozékok

>

CSP 3

CSP 3 (tartalmazza)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 3 (< 2 l/perc).

CSP 3: Cikkszám. 0010-00421

CSP 6

CSP 6 (tartalmazza)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 6 (< 3,5 l/min).

CSP 6: Cikkszám. 0010-00461

LS 12

LS 12 (opcionális)

12 cm-es forgó kifolyócső M 22 csavaros csatlakozóval

LS 12: Cikkszám. 0010-0052

LS 20

LS 20 (opcionális)

20 cm-es forgatható kifolyócső M 22 csavaros csatlakozással

LS 20: Cikkszám. 0010-0054

LS 30

LS 30 (opcionális)

30 cm-es forgó kifolyócső M 22 csavaros csatlakozással

LS 30: Cikkszám. 0010-0055

Az Ön előnyei:

  1. Költségtakarékos

    Költségtakarékos

  2. Helytakarékos

    Helytakarékos

  3. Melegvíz azonnal

    Melegvíz azonnal

  4. Nincs többé csöpögő csap

    Nincs többé csöpögő csap

  5. Higiénikus

    Higiénikus

  6. Környezetbarát

    Környezetbarát
