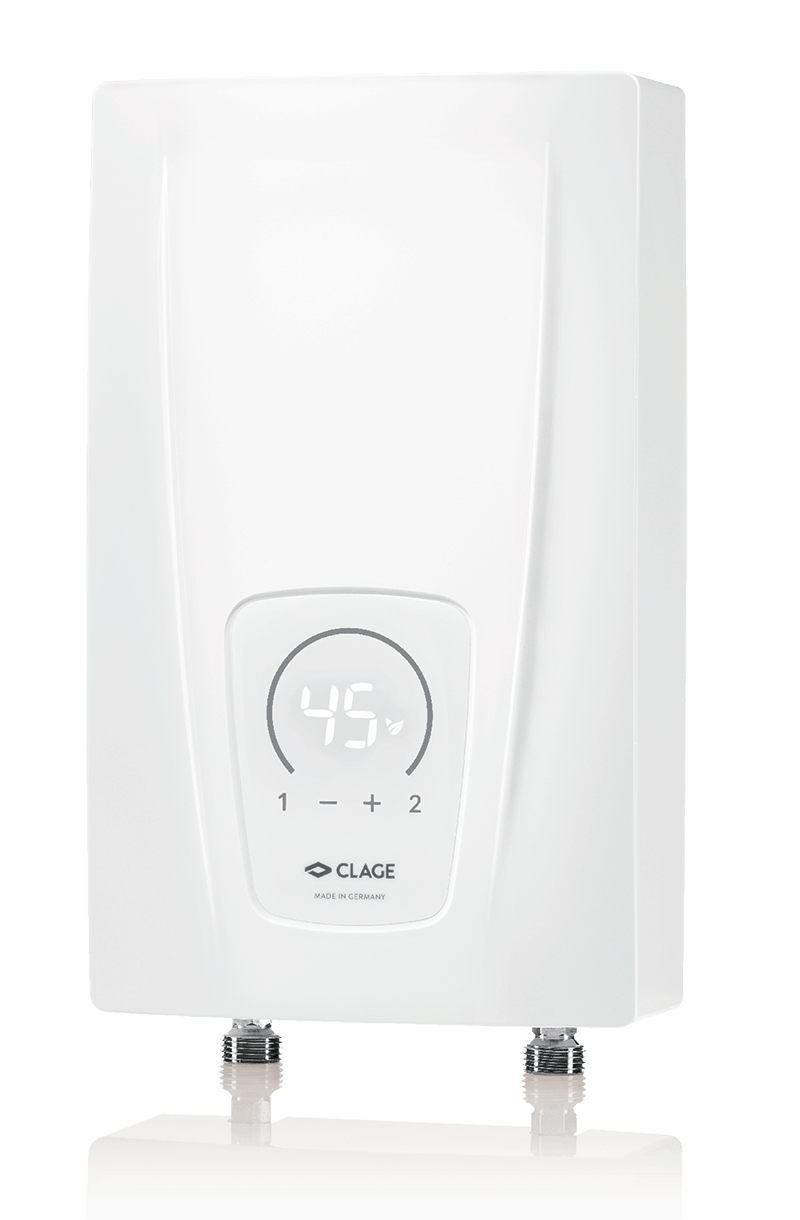

E-kompakt átfolyós vízmelegítő
CEX

A energiahatékonysági osztály

(Skála: A-tól F-ig)

CEX: 11/13,5 kW, 400 V

Műszaki adatok
Letöltések
Tartozékok
Telepítési videó

Ajánlott felhasználási területek.

Fali kiállású mosogató
Mosdó
Zuhany
Konyhai mosogató
Mosdó
Dupla mosdó

Kompakt teljesítmény, sokoldalú használat.

Változatos E-kompakt átfolyós vízmelegítő közepes teljesítményű, fürdőszobai mosdóhoz, mosogatóhoz vagy zuhanyzóhoz.

Elektronikusan vezérelt, kompakt kialakítású átfolyós vízmelegítő
Érintőgombos kezelőpanel LED kijelzővel a hőmérséklet pontos beállításához 20 °C és 60 °C között
A 35 °C és 43 °C közötti komfortzónában a hőmérséklet 0,5 fokos lépésekben
Két programozógomb az egyéni előre beállított hőmérséklethez, a választható hőmérséklet-határértékekhez, valamint a funkciójelzőkhöz
A hideg víz hozzáadása többé nem szükséges
Egyszerű telepítés, amelyet a kis méretek és a külső ½"-os vízcsatlakozók tesznek lehetővé a zárt vagy nyitott kifolyónyílású telepítéshez
Tápkábellel az állandó elektromos csatlakozáshoz
A Multiple Power System MPS^® segítségével a maximális teljesítmény a telepítéskor állítható be
Távvezérlő modul tartozékként rendelhető: FXS 3 (C)
Tablettel vagy okostelefonnal is vezérelhető (iOS 9-től / Android-OS 4.4-től) (ehhez szükséges az FXE3 (C) rádióadapter és a "Smart Control" alkalmazás)
Méretek (magasság × szélesség × mélység): 29,4 × 17,7 × 10,4 cm

Műszaki adatok

Adatok. Értékek. Tények.



CEX

Cikkszám

Névleges névleges teljesítmény ¹⁾ (az MPS miatt változóan állítható) 400 V-on [kW]

Maximális üzemi nyomás [MPa (bar)]

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség ³⁾ [l/min]

Tápfeszültség [3~ / PE 380-415 V AC] Állandó csatlakozás

Névleges áram 400 V-on [A]

Szükséges kábelátmérő ⁴⁾ [mm²]

Maximális bemeneti hőmérséklet [°C]

Napelemes ⁵⁾

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

2400-26433
11,0	13,5
1 (10)	1 (10)
G ½"	G ½"
4,8	5,8
2	2
5	5

16	20
1,5	2,5
60	60

IP 25	IP 25
1000	1000
2,7	2,7

1) A kiválasztott teljesítmény határozza meg a névleges áram, a kábelátmérő és a melegvíz-kibocsátás értékeit.

2) Hőmérséklet-emelkedés pl. 12 °C-ról 45 °C-ra (kevert víz >5 l/perc áramlási sebességgel)

3) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez

4) A kiválasztott teljesítménytől függően

5) Újramelegítésre alkalmas

Letöltések

	Média típusa	Cím	Dátum	Méret
Kizárólag képi utasítások CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf 07.05.2021 > letöltés	Kizárólag képi utasítások	CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf	07.05.2021	844 kB > letöltés
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke CEX-Energielabel.pdf 10.02.2017 > letöltés	Energiacímke	CEX-Energielabel.pdf	10.02.2017	220 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > letöltés

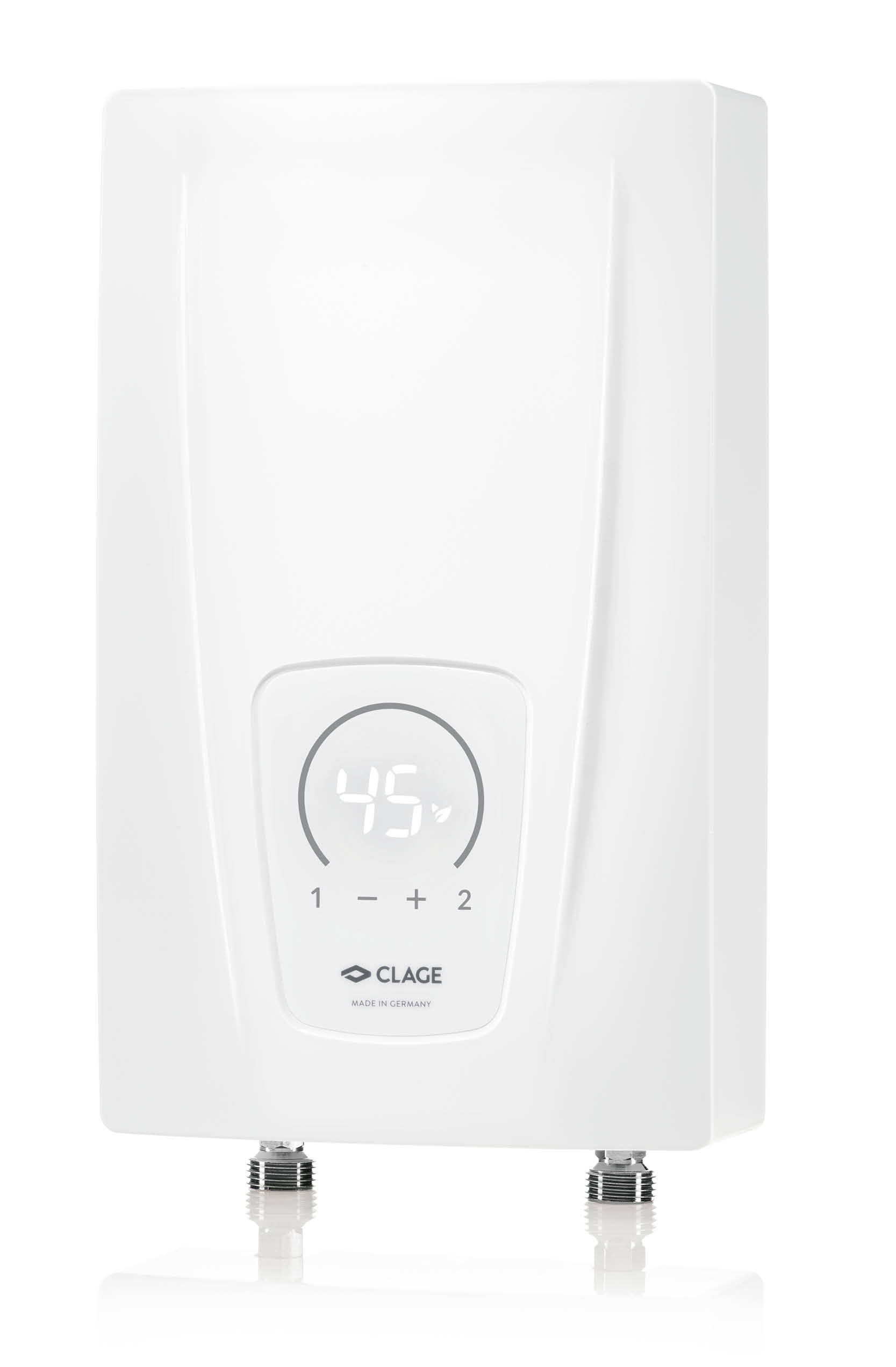

Termék fotó CEX-CX3-Produktfoto.jpg 27.12.2021 > letöltés	Termék fotó	CEX-CX3-Produktfoto.jpg	27.12.2021	50 kB > letöltés

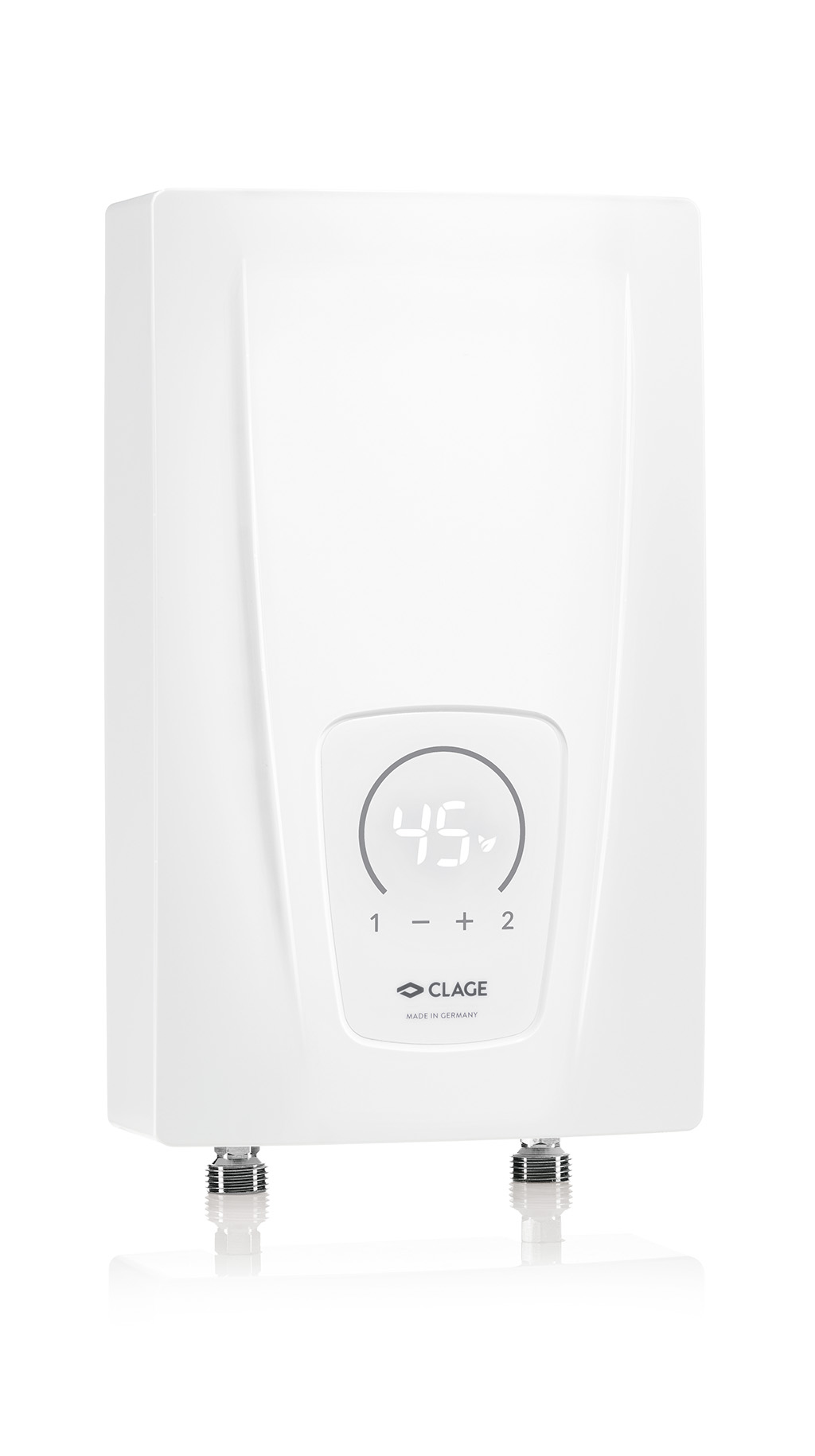

Termék fotó CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 > letöltés	Termék fotó	CEX-CX3-45Grad-Produktfoto-links.jpg	27.12.2021	76 kB > letöltés
BIM CX3-CEX_BIM.rfa 11.05.2022 > letöltés	BIM	CX3-CEX_BIM.rfa	11.05.2022	756 kB > letöltés
BIM CX3-CEX_BIM.ifc 11.05.2022 > letöltés	BIM	CX3-CEX_BIM.ifc	11.05.2022	1,7 MB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

CSO (opcionális)

Egykaros fali keverőcsap (nyitott kifolyó), forgatható kifolyócsővel 16 cm

CSO: Cikkszám. 1100-04165

CSP 6 (opcionális)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 6 (< 3,5 l/min).

CSP 6: Cikkszám. 0010-00461

CSP 6a (opcionális)

Krómozott M 24a csapadapterrel ellátott levegőztető (belső menettel rendelkező csapokhoz alkalmas). A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 6a (< 3,5 l/min).

CSP 6a: Cikkszám. 0010-0047

CSP 6i (opcionális)

Szellőztető krómozott M 22i csapadapterrel (külső menettel rendelkező csapokhoz alkalmas). A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 6i (< 3,5 l/min).

CSP 6i: Cikkszám. 0010-0046

CXH (opcionális)

Állítható kézizuhany átfolyós vízmelegítőkhöz, három üzemmódban állítható, vízkő elleni betét, króm. Méretek: Hossza 22,5 cm, zuhanyfej Ø 97 mm.

CXH: Cikkszám. 0300-0086

FXS 3 (C) Rádiós távvezérlő készlet (opcionális)

- KIZÁRÓLAG A 2022-től gyártott készülékekhez - FX 3 rádiótávvezérlő és FXE 3 (C) Bluetooth rádióadapter egy készletben, a vízmelegítőbe való beszereléshez. A rádiós távirányító a készüléken történő működtetés mellett lehetővé teszi az átfolyós vízmelegítő kényelmes hőmérséklet-beállítását az épületben kb. 10 méteres távolságból. Biztonságos Bluetooth rádióátvitel, fokozatmentes hőmérséklet-választás két gombon keresztül, két fix értékű gomb és LCD kijelző, mágneses fali tartó és elemek (tartozék). IP 20. Méretek (H × Sz × D): 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Rádiós távvezérlő készlet: Cikkszám. 3200-34027

FXE 3 (C) kiterjesztés (opcionális)

- KIZÁRÓLAG A 2022-től gyártott készülékekhez - Bluetooth rádióadapter az átfolyós vízmelegítőbe való beépítéshez, hogy az elektromos átfolyós vízmelegítőt az okostelefonhoz / táblagéphez "Smart Control" alkalmazáson vagy CLAGE távirányítón keresztül csatlakoztassa. Erre a bővítményre akkor van szükség, ha a készülékek még nem rendelkeznek FX 3 rádiótávvezérlővel.

FXE 3 (C) kiterjesztés: Cikkszám. 3200-34026

FXS Next (C) (opcionális)

Bluetooth rádiós távirányító elektronikus átfolyós vízmelegítőkhöz, hőmérséklet kiválasztása és beállítások érzékelőbillentyűkkel intuitív menüvezérlésben, e-papír kijelzővel, Bluetooth kapcsolat a rádiós távirányító és az átfolyós vízmelegítő közötti biztonságos adatátvitelhez, FXE 3 rádiós adapter az átfolyós vízmelegítőbe (C sorozat) történő beszereléshez, az FXS Next tartozékai, elemek és mágneses fali tartó a tartozék.

FXS Next (C): Cikkszám. 3200-34024
