E-mini átfolyós vízmelegítő
MBH

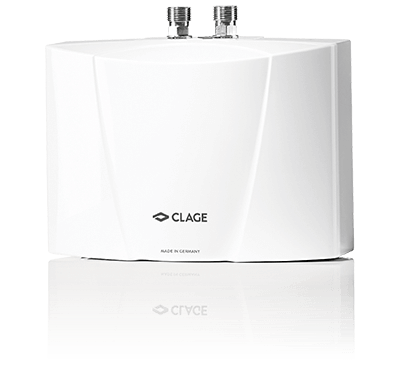

E-mini átfolyós vízmelegítő MBH

A energiahatékonysági osztály

(skála: A-tól F-ig)

  • MBH 3: 3,5 kW, 230 V
    dugvillával
  • MBH 4: 4,4 kW, 230 V
  • MBH 6: 5,7 kW, 230 V
  • MBH 7: 6,5 kW, 400 V

Ajánlott felhasználási területek.

  1. Mosdók

    Mosdók

  2. Közületi mosdók

    Közületi mosdók

  3. Teakonyhák

    Teakonyhák

Hatékony, vonzó és gazdaságos.

A nyílt rendszerű MBH típusú E-mini átfolyós vízmelegítők energiatakarékos standard megoldást kínálnak, melyek minden hagyományos csaphoz felszerelhetők. Tartalmazzák a csatlakozó készletet mely lehetővé teszi az egyszerű beszerelést közvetlenül a csapra. És azonnal meleg víz áll rendelkezésére, amikor csak szüksége van rá.

  • Hidraulikusan vezérelt átfolyós vízmelegítő (mosogató alatti modell) kompakt kialakítással a mosogató energiatakarékos melegvíz-ellátásához
  • A teljes fűtési kapacitás automatikusan bekapcsol, amint a víz átfolyik a készüléken
  • A csatlakozó készlet (egál-T idom és flexiblis cső) sarokszelephez mellékelve
  • Méretek (magasság × szélesség × mélység): 13,5 × 18,6 × 8,7 cm

Műszaki adatok

>

Adatok. Értékek. Tények.


E-mini átfolyós vízmelegítő MBH 3 E-mini átfolyós vízmelegítő MBH 4 E-mini átfolyós vízmelegítő MBH 6 E-mini átfolyós vízmelegítő MBH 7
Mosdók Közületi mosdók Mosdók Közületi mosdók Mosdók Közületi mosdók Teakonyhák Mosdók Közületi mosdók Teakonyhák
MBH 3 MBH 4 MBH 6 MBH 7
Cikkszám
Névleges teljesítmény 230 V-on [kW]
Névleges teljesítmény 400 V-on [kW]
Maximális üzemi nyomás [MPa (bar)]
Vízcsatlakozások (menetes csatlakozások)
Melegvíz-kibocsátás
Bekapcsolási áramlási sebesség [l/min]
Maximális áramlási sebesség 2) [l/min]
Tápfeszültség [1~ / N / PE 230 V AC] dugóval: Schuko Typ-F (CEE 7/7)
Tápfeszültség [1~ / N / PE 230 V AC] állandó csatlakozás
Tápfeszültség [2~ / PE 400 V AC] állandó csatlakozás
Névleges áram 230 V-on [A]
Névleges áram 400 V-on [A]
Szükséges kábelátmérő [mm²]
Maximális bemeneti hőmérséklet [°C]
Védelmi osztály
Fajlagos vízállóság 15 °C [Ωcm] ≥
Súly vízzel töltve [kg], kb.
1500-16003 1500-16004 1500-16006 1500-16007
3,5 4,4 5,7
6,5
1 (10) 1 (10) 1 (10) 1 (10)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,5 3,3 3,7
1,4 1,7 2,0 2,3
2,0 2,5 3,3 3,7



15 19 25
16
1,5 2,5 4,0 2,5
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5

1) Hőmérséklet-emelkedés pl. 15 °C-ról 40 °C-ra

2) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez a vízáramlás beállításával

Letöltések

>

Média típusa Cím Dátum Méret

Biztonsági utasítások

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

30.04.2026

> letöltés 		Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 371 kB
> letöltés

Energiacímke

MBH7-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke MBH7-Energielabel.pdf 06.09.2017 220 kB
> letöltés

Energiacímke

MBH3-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke MBH3-Energielabel.pdf 06.09.2017 220 kB
> letöltés

Energiacímke

MBH6-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke MBH6-Energielabel.pdf 06.09.2017 220 kB
> letöltés

Energiacímke

MBH4-Energielabel.pdf

06.09.2017

> letöltés 		Energiacímke MBH4-Energielabel.pdf 06.09.2017 220 kB
> letöltés

ErP terméklap

MBH3-MBH7-ErP-Produktdatenblatt.pdf

13.02.2017

> letöltés 		ErP terméklap MBH3-MBH7-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> letöltés

CE-megfelelőség

CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf

15.08.2024

> letöltés 		CE-megfelelőség CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf 15.08.2024 2,7 MB
> letöltés

Termék fotó


11.05.2017

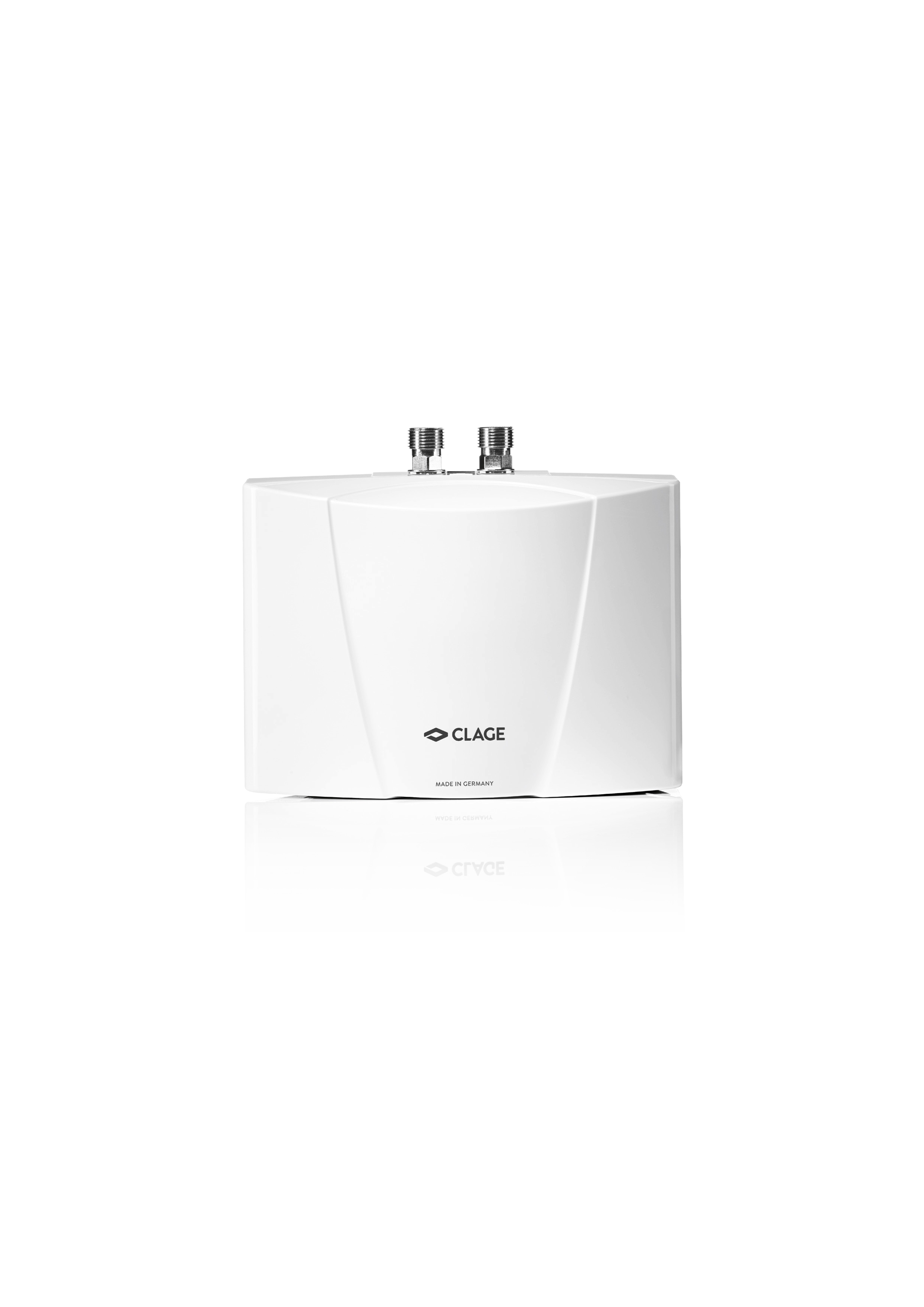

> letöltés 		Termék fotó M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> letöltés

Termék fotó


11.05.2017

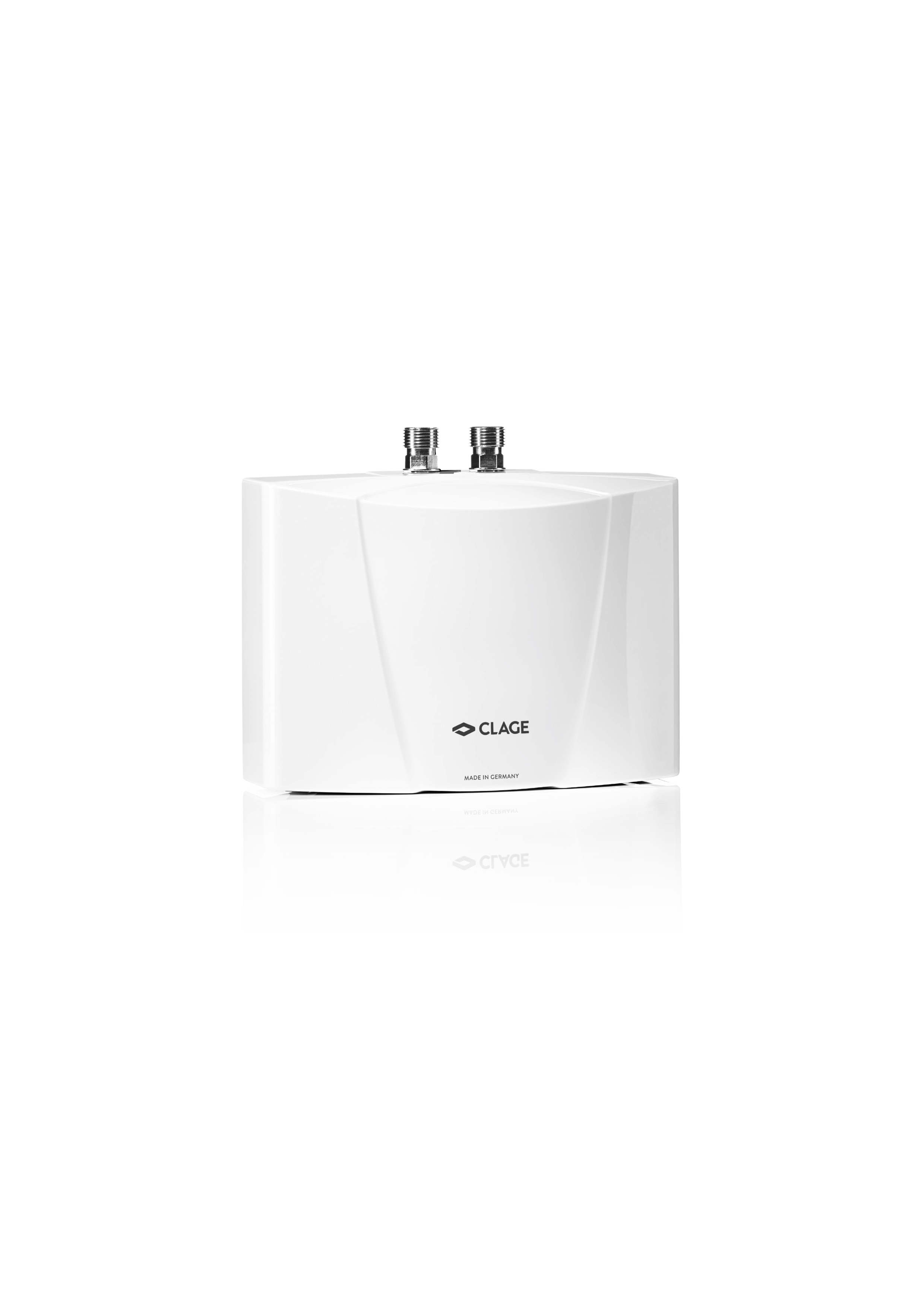

> letöltés 		Termék fotó M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> letöltés

Termék fotó


11.05.2017

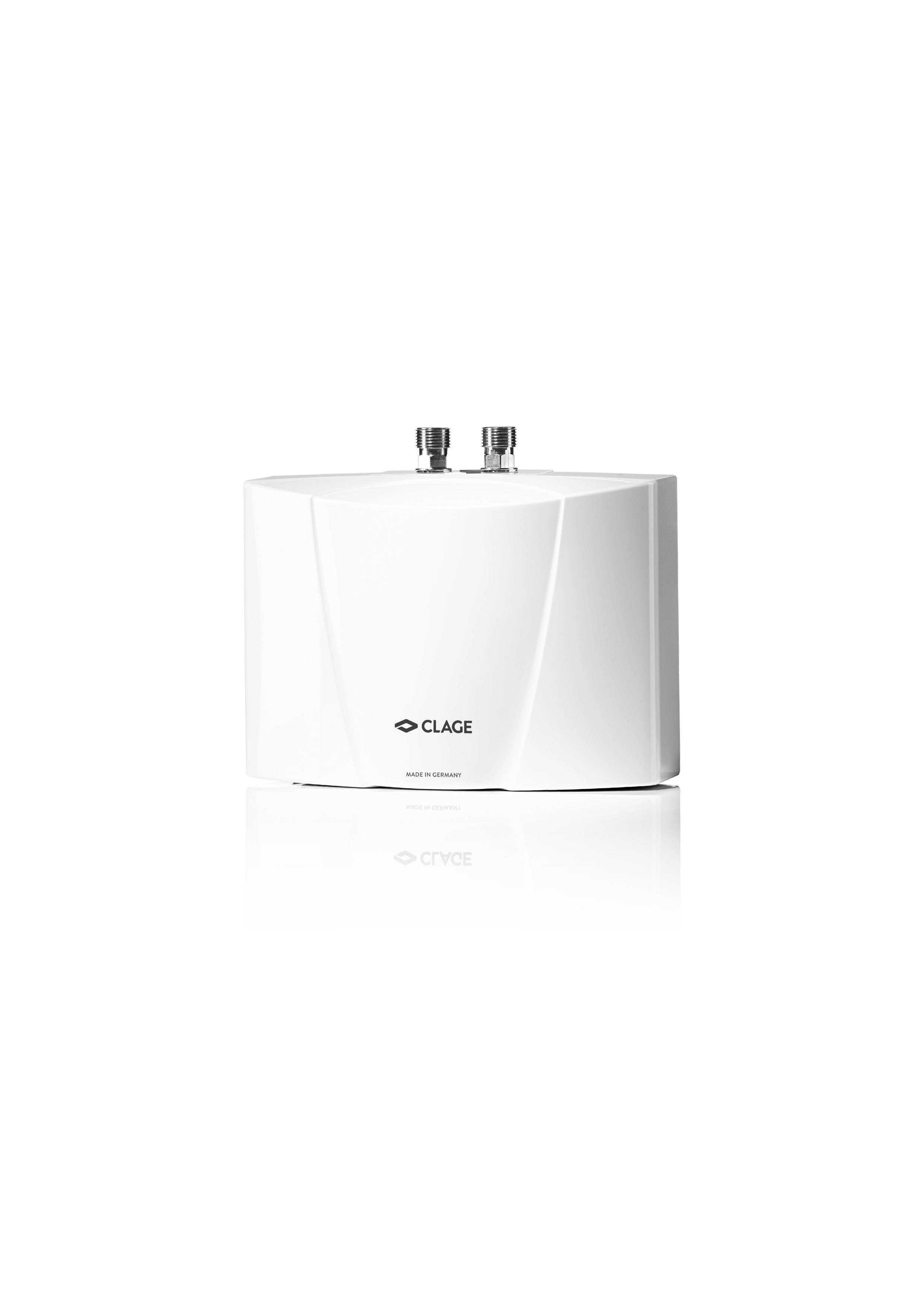

> letöltés 		Termék fotó M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> letöltés

Kép fotó


06.02.2017

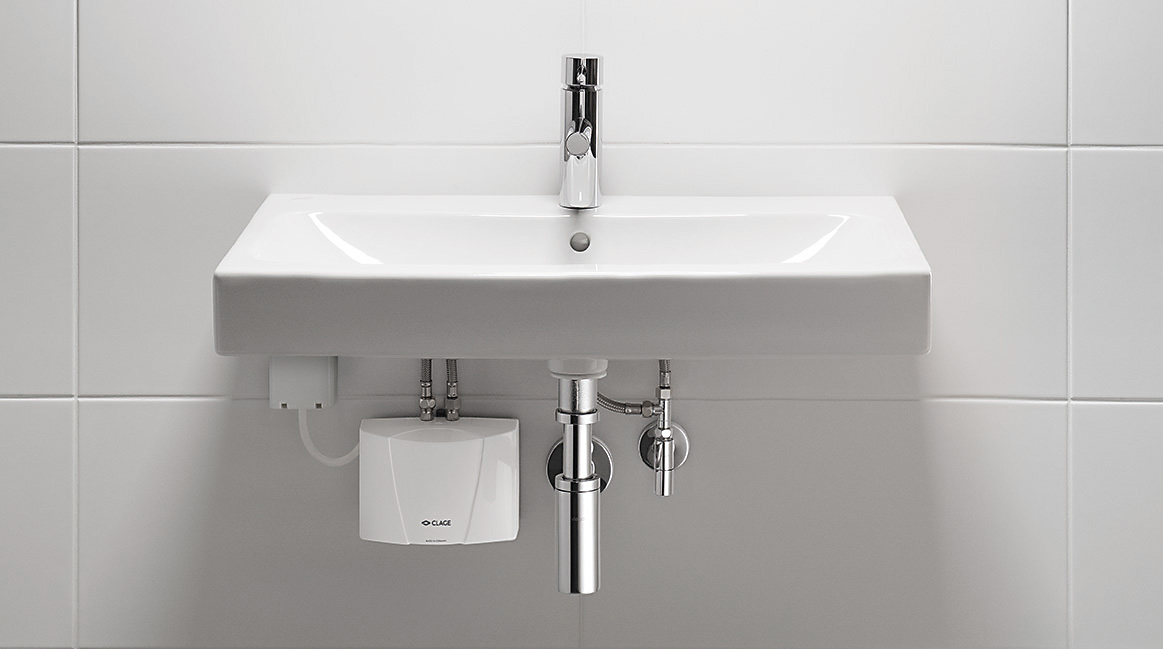

> letöltés 		Kép fotó MBH-Festanschluss-druckfest-Milieufoto.jpg 06.02.2017 119 kB
> letöltés

Kép fotó


13.02.2017

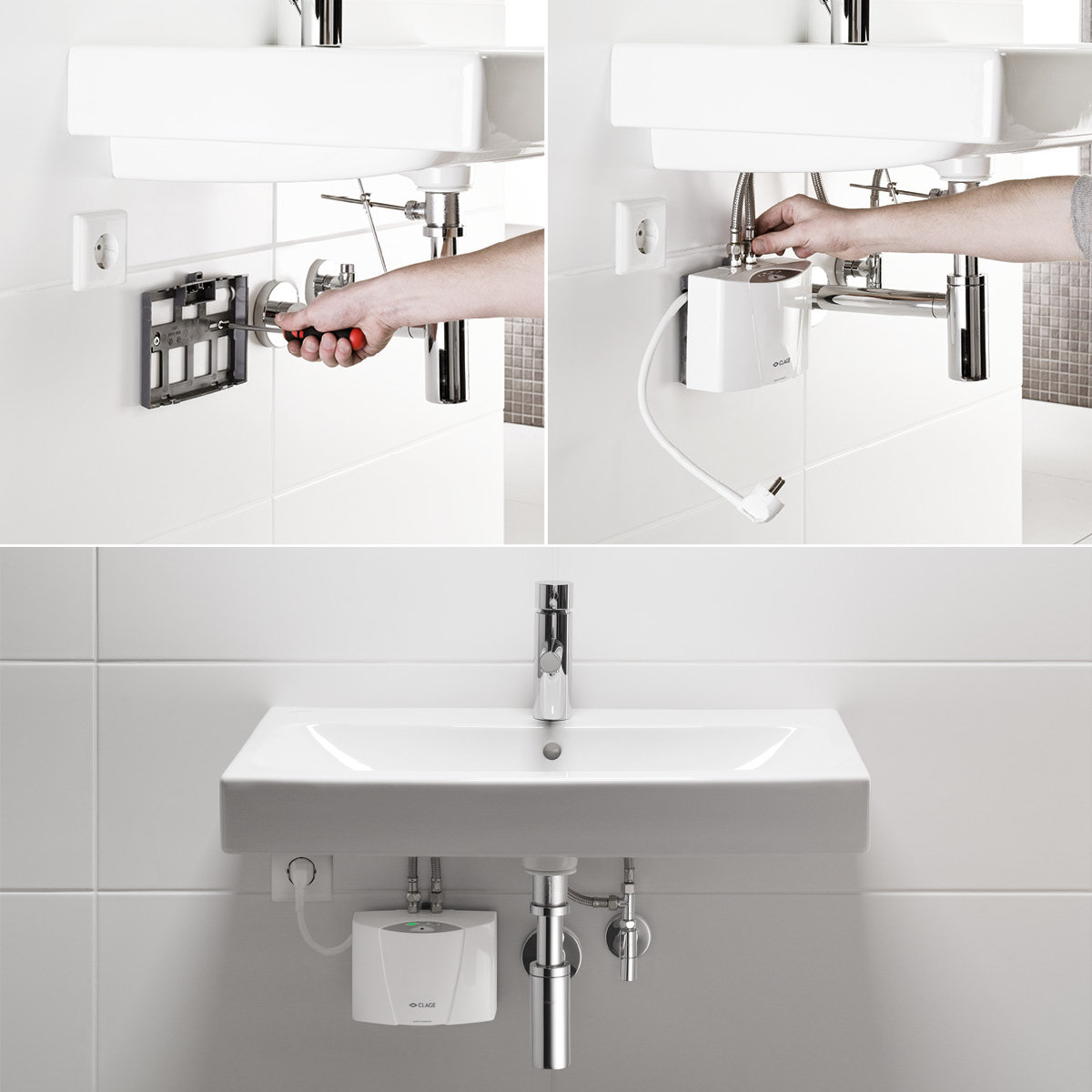

> letöltés 		Kép fotó MBH-Installation-Milieufoto.jpg 13.02.2017 201 kB
> letöltés

Kép fotó


24.06.2020

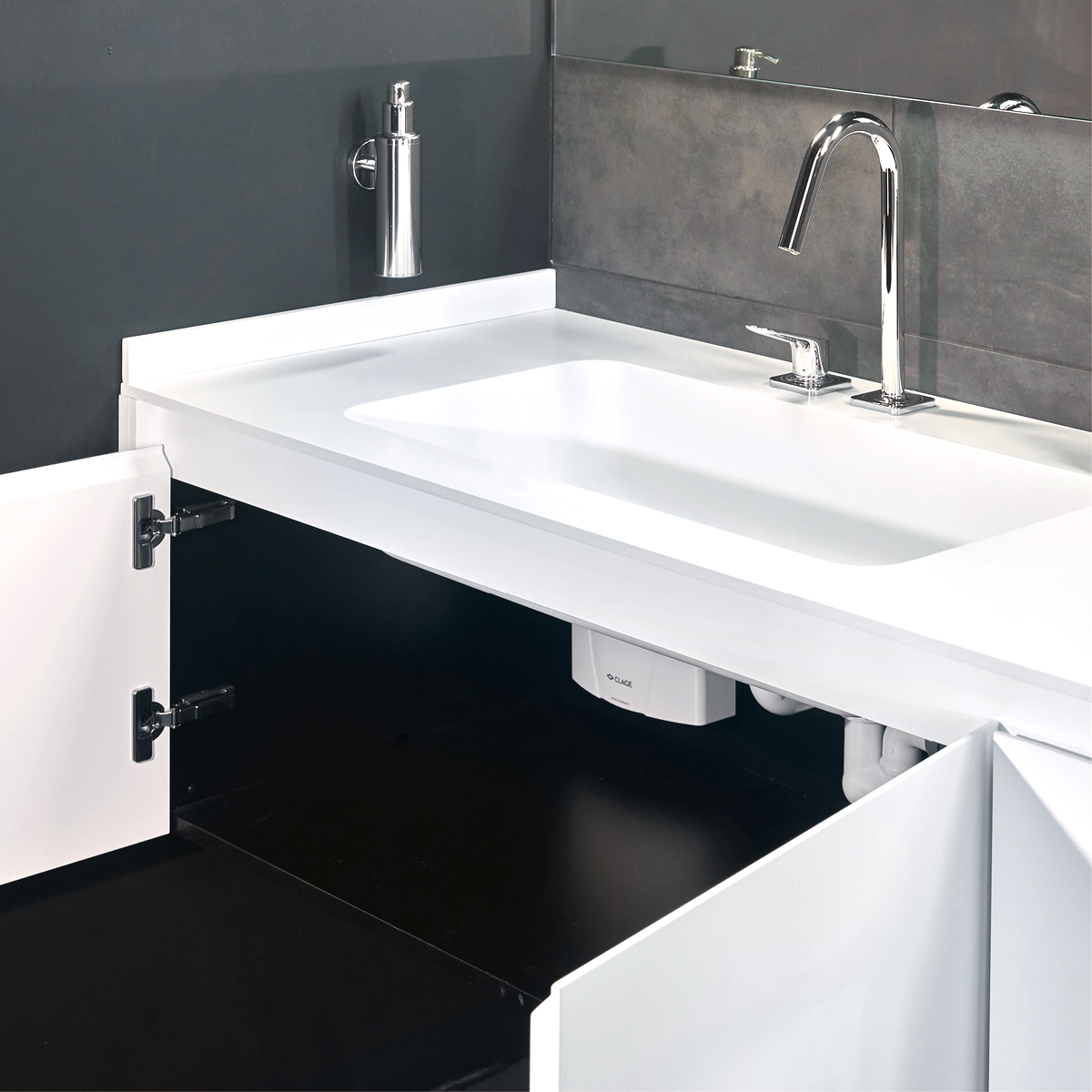

> letöltés 		Kép fotó MBH-Milieufoto-offener-Waschtischunterschrank.jpg 24.06.2020 461 kB
> letöltés

BIM

MBH4-002-BIM.rfa

16.04.2018

> letöltés 		BIM MBH4-002-BIM.rfa 16.04.2018 520 kB
> letöltés

BIM

MBH6-002-BIM.rfa

16.04.2018

> letöltés 		BIM MBH6-002-BIM.rfa 16.04.2018 520 kB
> letöltés

BIM

MBH7-002-BIM.rfa

16.04.2018

> letöltés 		BIM MBH7-002-BIM.rfa 16.04.2018 536 kB
> letöltés

BIM

MBH3-002-BIM.rfa

16.04.2018

> letöltés 		BIM MBH3-002-BIM.rfa 16.04.2018 520 kB
> letöltés

BIM

MBH6-001-BIM.ifc

16.04.2018

> letöltés 		BIM MBH6-001-BIM.ifc 16.04.2018 4,4 MB
> letöltés

BIM

MBH7-001-BIM.ifc

16.04.2018

> letöltés 		BIM MBH7-001-BIM.ifc 16.04.2018 4,4 MB
> letöltés

BIM

MBH3-001-BIM.ifc

16.04.2018

> letöltés 		BIM MBH3-001-BIM.ifc 16.04.2018 4,4 MB
> letöltés

BIM

MBH4-001-BIM.ifc

16.04.2018

> letöltés 		BIM MBH4-001-BIM.ifc 16.04.2018 4,4 MB
> letöltés

Datanorm

Datanorm.zip

03.06.2024

> letöltés 		Datanorm Datanorm.zip 03.06.2024 40 kB
> letöltés

GAEB

GAEB.zip

03.06.2024

> letöltés 		GAEB GAEB.zip 03.06.2024 725 kB
> letöltés

Tartozékok

>

CSP 3

CSP 3 (tartalmazza)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 3 (< 2 l/perc).

CSP 3: Cikkszám. 0010-00421

CSP 6

CSP 6 (tartalmazza)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 6 (< 3,5 l/min).

CSP 6: Cikkszám. 0010-00461

FVS

FVS (tartalmazza)

Rugalmas csatlakozótömlő ⅜ hüvelykes csavaranya × ⅜ hüvelykes csavaranya, hossza 50 cm

FVS: Cikkszám. 89620

T-darab

T-darab (tartalmazza)

Speciális T-csatlakozó ⅜ hüvelykes csavaranya × ⅜ hüvelykes sarokszelep 10 mm

T-darab: Cikkszám. 89610

CSP 3a

CSP 3a (opcionális)

Szellőztető krómozott M 24a csapadapterrel (belső menettel rendelkező csapokhoz alkalmas a kifolyónál)

CSP 3a: Cikkszám. 0010-0043

CSP 3i

CSP 3i (opcionális)

Szellőztető krómozott M 22i csapadapterrel (külső menettel rendelkező csapokhoz alkalmas a kifolyónál)

CSP 3i: Cikkszám. 0010-0042

Az Ön előnyei:

  1. Költségtakarékos

    Költségtakarékos

  2. Helytakarékos

    Helytakarékos

  3. Melegvíz azonnal

    Melegvíz azonnal

  4. Nincs többé csöpögő csap

    Nincs többé csöpögő csap

  5. Higiénikus

    Higiénikus

  6. Környezetbarát

    Környezetbarát
