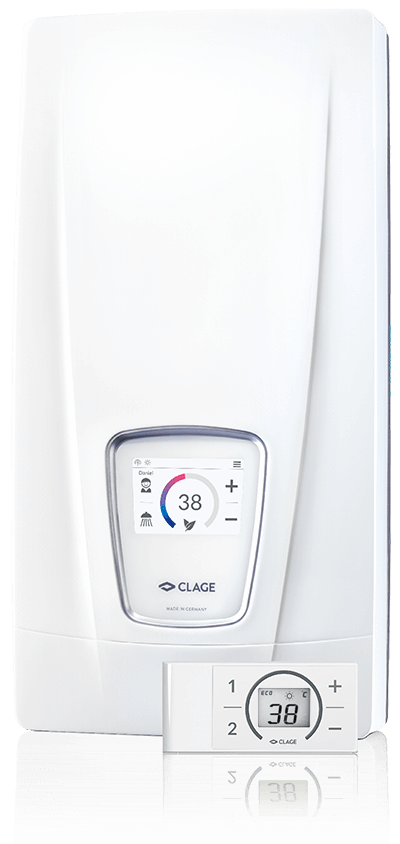

E-comfort átfolyós vízmelegítő
DSX Touch

A energiahatékonysági osztály

(Skála: A-tól F-ig)

DSX Touch: 18/21/24/27 kW, 400 V

Ajánlott felhasználási területek.

Mosdó
Zuhany
Fürdőkád
Konyhai mosogató

Wellness-oázis otthon

Az E-comfort átfolyós vízmelegítők csúcskészüléke energiatakarékos és költségtakarékos melegvíz-ellátással wellness-oázissá varázsolja a fürdőszobát. Az új DSX Touch zuhanyzóhoz és kádhoz továbbfejleszti a CLAGE dizájnnyelvét. A legmodernebb technológia, a tartós anyagok és a kompakt kialakítás magas minőséget és erőforrás-kímélést biztosít. A készülék kezelése intuitív módon, a valódi üvegből készült új érintőkijelzőn keresztül történik. A kijelző nagy színmélységgel rendelkezik, képes gradiensek megjelenítésére és animációk megjelenítésére. A felhasználóbarát ikonokkal a kezelés egyszerűen szórakoztató.

A beépített Bluetooth és WLAN funkció révén a berendezés távirányítóval vagy okostelefonnal vagy táblagéppel is irányítható. A "Smart Control" alkalmazás használata leegyszerűsíti a készülék üzembe helyezését és karbantartását. Több felhasználó egyéni fogyasztási értékei is gyorsan és egyszerűen megjeleníthetők. Ez a korszerű könnyű használat!

Awards E-comfort átfolyós vízmelegítő DSX Touch

Teljesen elektronikusan vezérelt high-tech átfolyós vízmelegítő valódi üveg érintőkijelzővel és Bluetooth távirányítóval a kényelmes és gazdaságos melegvíz-ellátáshoz egy vagy több csap(ok)ba
A TWIN TEMPERATURE Control ^TTC® és a ^{SERVOTRONIC®} dinamikus áramlásszabályozásnak köszönhetően a hőmérséklet mindig 20 °C és 60 °C közötti beállítása pontos
A 35 °C és 43 °C közötti komfortzónában a hőmérséklet 0 fokban állítható 0,5 fokos lépésekben
A csupasz vezeték fűtési rendszer IES® hosszabb élettartamot biztosít, kevesebb vízkő képződés, valamint hatékony és könnyen karbantartható.
Legionella-védelem funkció a 70 °C-os hőkezeléssel a nagyobb higiénia érdekében
Gyakorlatilag légtelenített a rendszer az innovatív fűtőcsatorna elrendezésnek köszönhetően
A Multiple Power System ^MPS® köszönhetően beállíthatja a készülék névleges teljesítményét a telepítés során: 18, 21, 24 vagy 27 kW
Víztakarékos csapokhoz alkalmas a különösen alacsony bekapcsolási átfolyási mennyiségnek köszönhetően már 1,5 liter/perc csapolási mennyiségnél az innovatív vízáramlási technológiának köszönhetően
Integrált WLAN és Bluetooth funkció például okostelefonokhoz és táblagépekhez való csatlakozáshoz.
Elektronikus biztonsági rendszer légbuborék-érzékeléssel, hőmérséklet- és nyomáskikapcsolással és vízleállító funkcióval
Automatikus kádtöltés funkcióval a beállítható mennyiség (literben) szerint és külön időzítő funkcióval
Méretek(magasság × szélesség × mélység): 46,8 × 23,9 × 9,6 cm

Műszaki adatok

Adatok. Értékek. Tények.



DSX Touch

Cikkszám

Névleges névleges teljesítmény ¹⁾ (az MPS miatt változóan állítható) 400 V-on [kW]

Megengedett üzemi nyomás [MPa (bar)] ²⁾

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség: automatikus [l/min] ⁴⁾

Tápfeszültség [3~ / PE 400 V AC] Állandó csatlakozás ⁵⁾

Névleges áram 400 V-on [A]

Szükséges kábelátmérő [mm²]

Maximális bemeneti hőmérséklet [°C]

Napelemes ⁶⁾

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

3200-36600
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5


26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,5	4,5	4,5	4,5

1) A kiválasztott teljesítmény határozza meg a névleges áram, a kábelátmérő és a melegvíz-kibocsátás értékeit.

2) Nyomásmentes működésre is jóváhagyva

3) Hőmérséklet-emelkedés pl. 12 °C-ról 40 °C-ra, kevert víz

4) A hálózati nyomástól, a kiválasztott hőmérséklettől és a bemeneti hőmérséklettől függően

5) Alternatívaként 380 V-ra is csatlakoztatható

6) Újramelegítésre alkalmas

Letöltések

	Média típusa	Cím	Dátum	Méret
Kizárólag képi utasítások DX3-400V-BiA.pdf 16.05.2022 > letöltés	Kizárólag képi utasítások	DX3-400V-BiA.pdf	16.05.2022	2,0 MB > letöltés
		Régebbi verziók>
	Kizárólag képi utasítások	DSX-Touch-DFX-Next-BiA.pdf> letöltés		> letöltés
	Kizárólag képi utasítások	DSX-Touch-BiA-01-2019.pdf> letöltés		> letöltés
		További változatok kérésre
Szerelési tartozékok DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > letöltés	Szerelési tartozékok	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > letöltés
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke DSX-Touch-Energielabel.pdf 28.03.2023 > letöltés	Energiacímke	DSX-Touch-Energielabel.pdf	28.03.2023	231 kB > letöltés
ErP terméklap DSX-Touch-ErP-Produktdatenblatt.pdf 27.03.2023 > letöltés	ErP terméklap	DSX-Touch-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 07.10.2025 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	07.10.2025	1,2 MB > letöltés

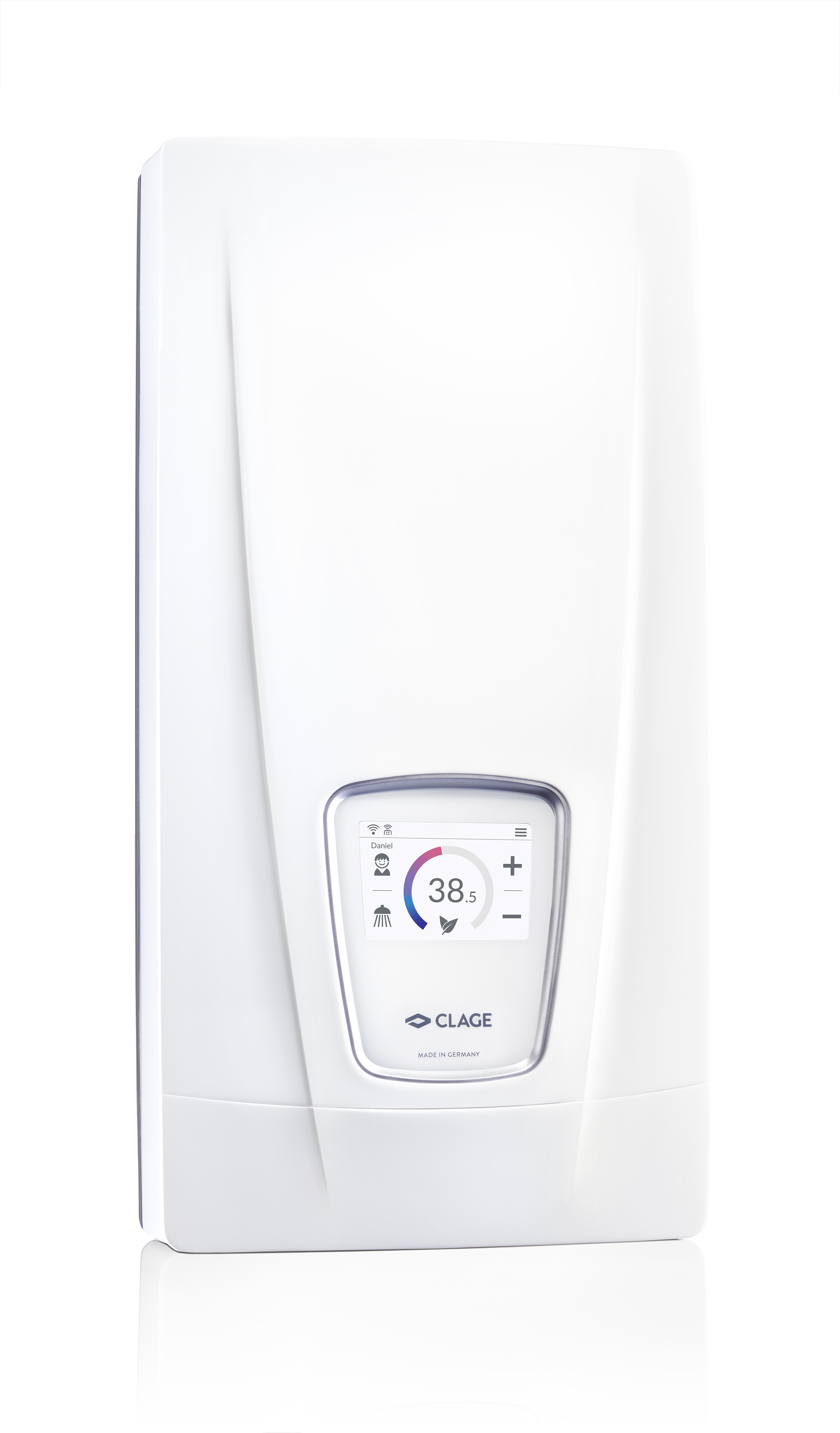

Termék fotó DSX-Touch-Produktfoto.jpg 22.12.2020 > letöltés	Termék fotó	DSX-Touch-Produktfoto.jpg	22.12.2020	692 kB > letöltés

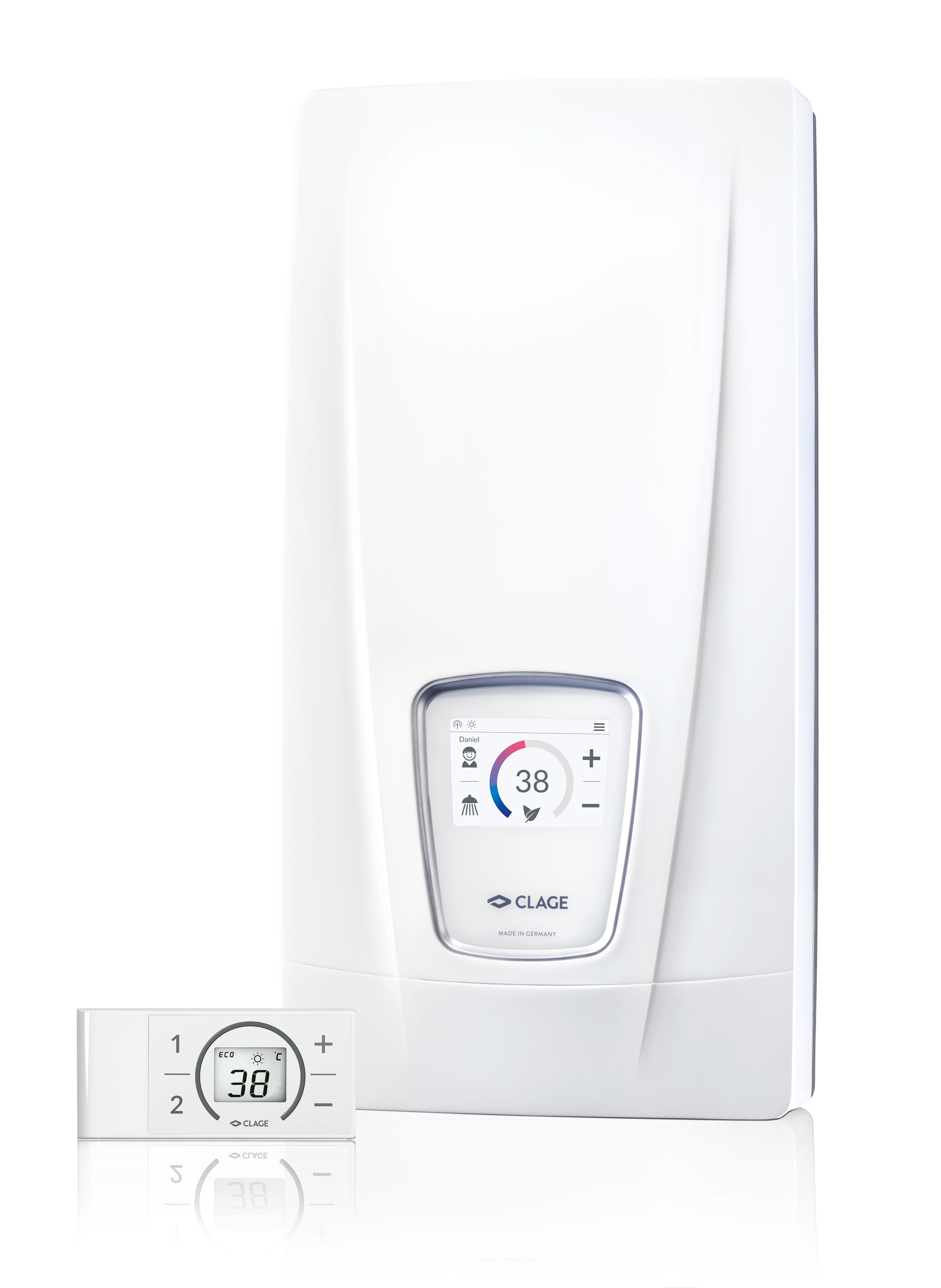

Termék fotó DSX-Touch-FX3-highres.jpg 16.05.2022 > letöltés	Termék fotó	DSX-Touch-FX3-highres.jpg	16.05.2022	302 kB > letöltés

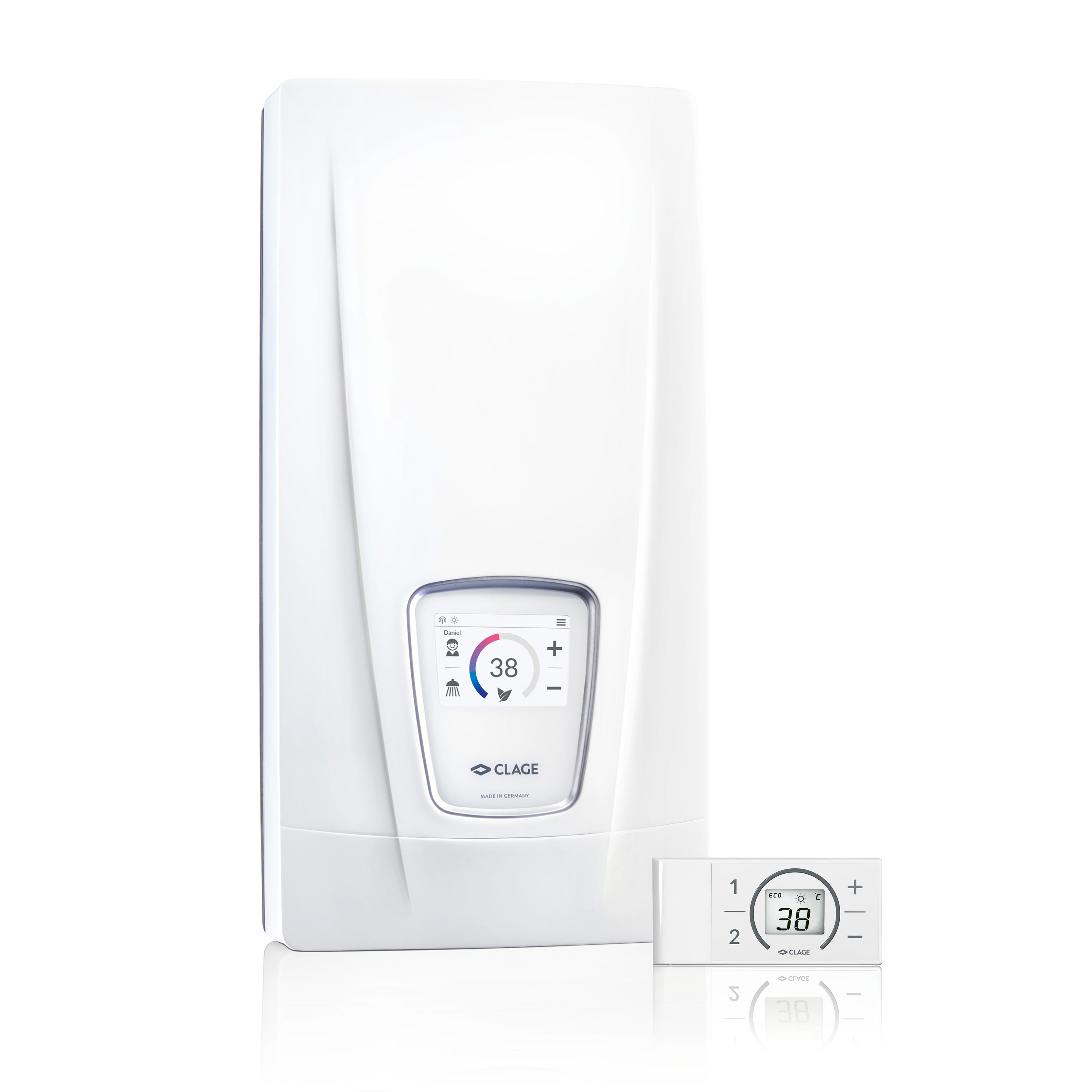

Termék fotó DSX-Touch--FX.jpg 16.05.2022 > letöltés	Termék fotó	DSX-Touch--FX.jpg	16.05.2022	121 kB > letöltés

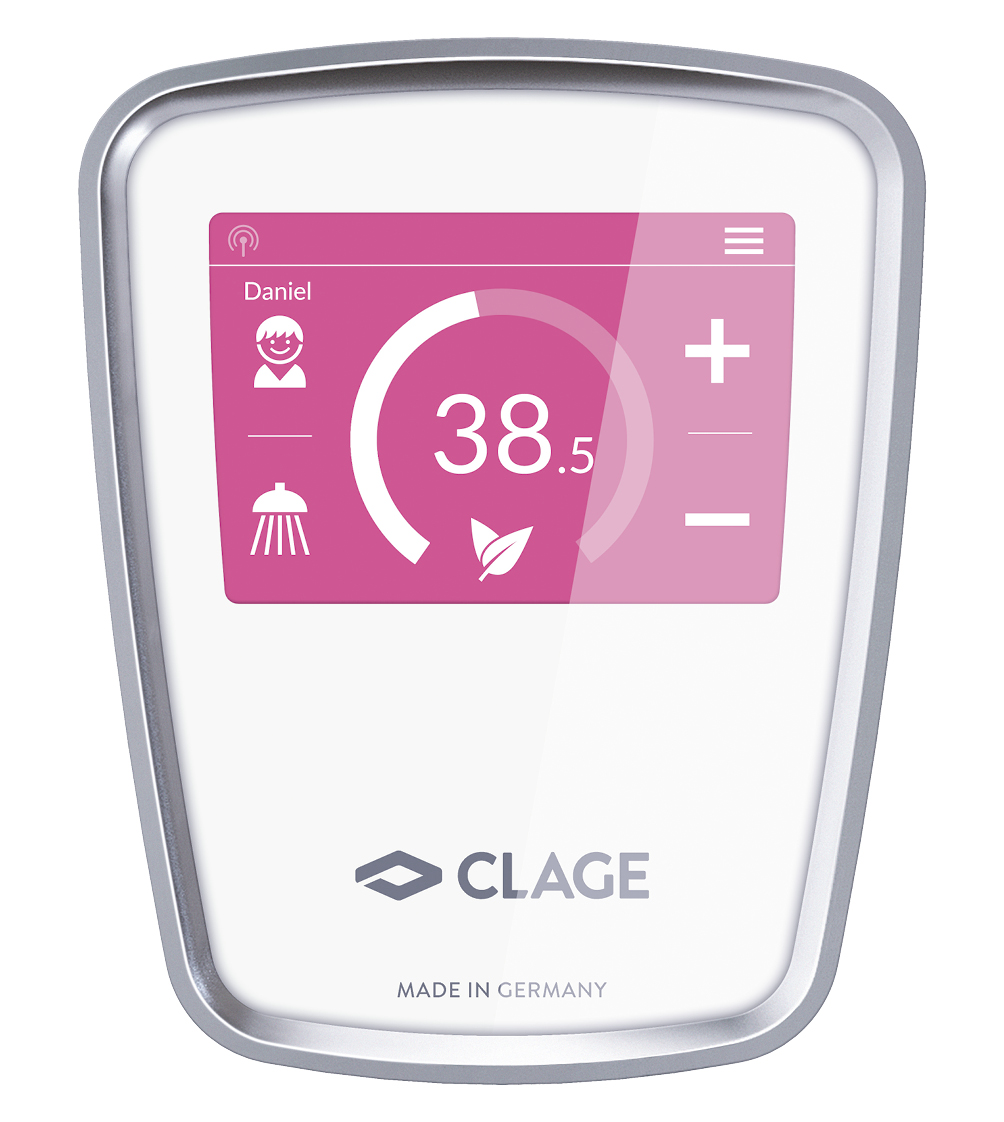

Részletes nézet DSX-Touch-Display-Zapfmodus.jpg 19.09.2019 > letöltés	Részletes nézet	DSX-Touch-Display-Zapfmodus.jpg	19.09.2019	281 kB > letöltés

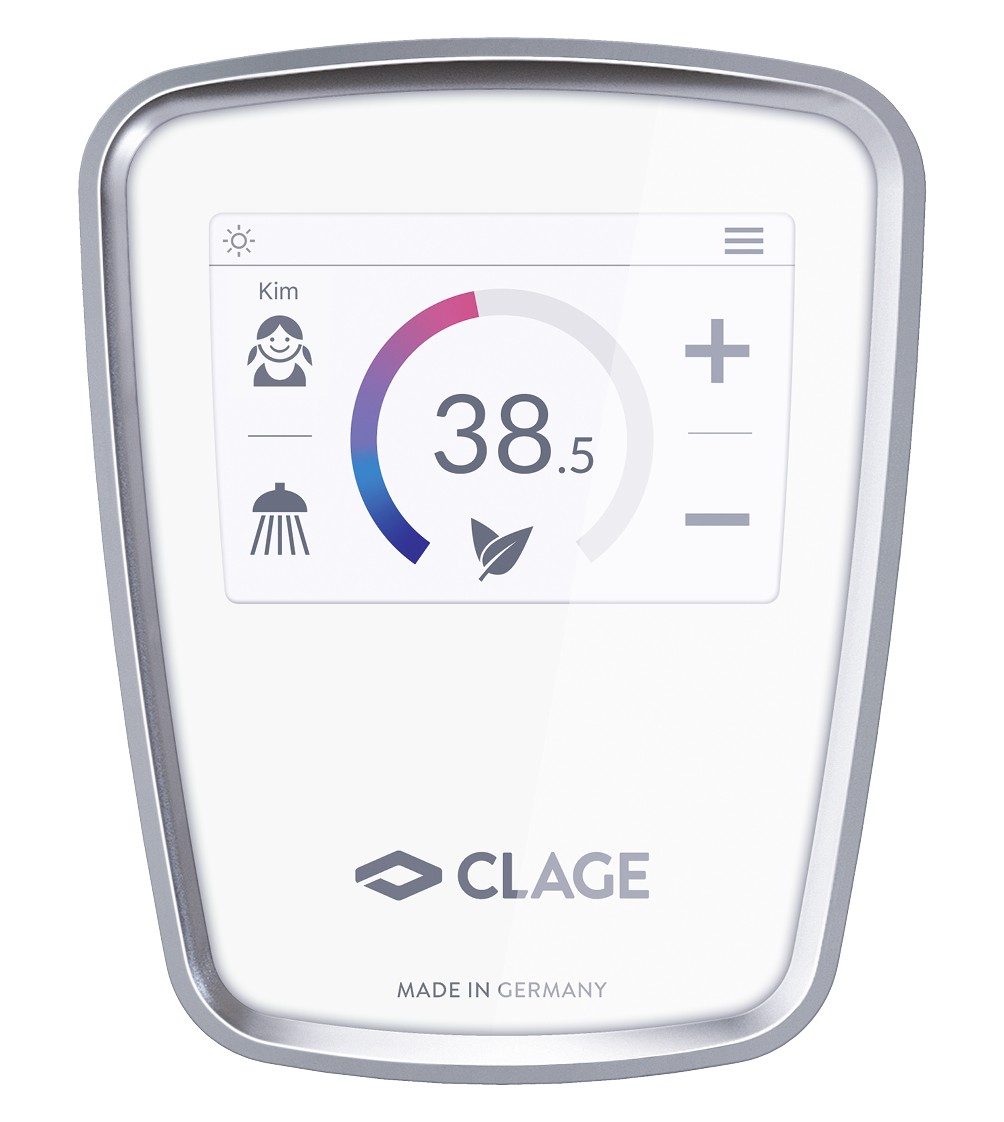

Részletes nézet DSX-Touch-Display-Bedienmodus.jpg 19.09.2019 > letöltés	Részletes nézet	DSX-Touch-Display-Bedienmodus.jpg	19.09.2019	265 kB > letöltés

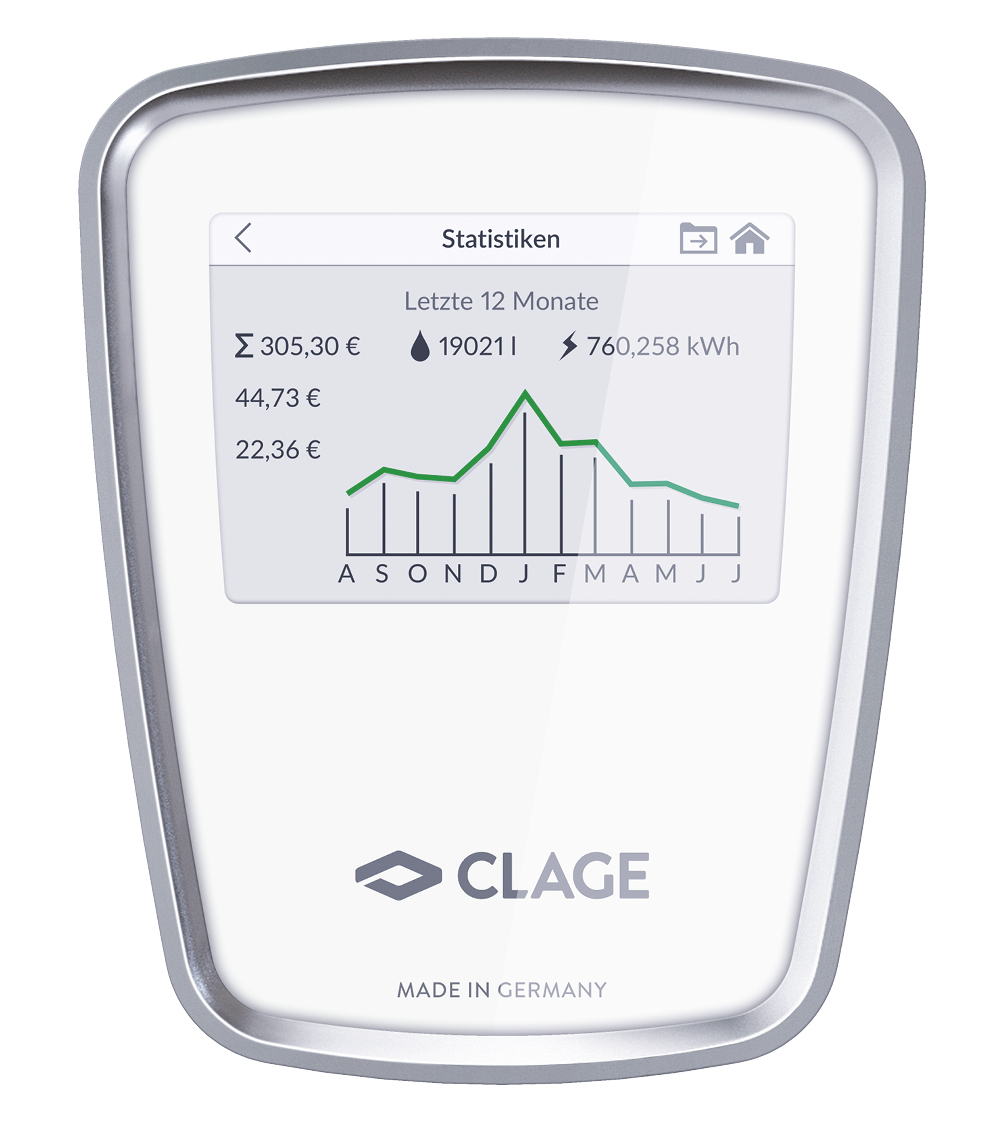

Részletes nézet DSX-Touch-Display-Statistiken.jpg 19.09.2019 > letöltés	Részletes nézet	DSX-Touch-Display-Statistiken.jpg	19.09.2019	271 kB > letöltés

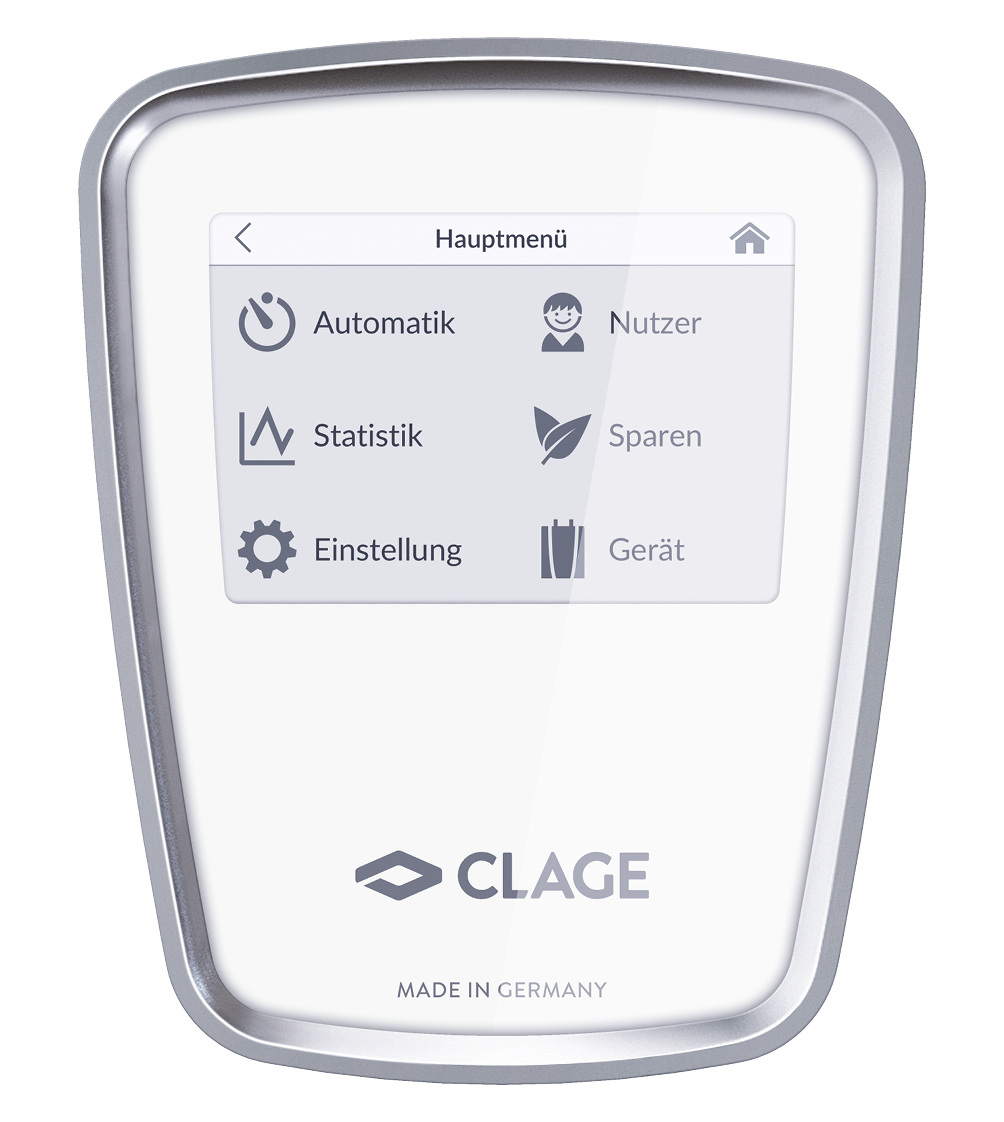

Részletes nézet DSX-Touch-Display-Hauptmenue.jpg 19.09.2019 > letöltés	Részletes nézet	DSX-Touch-Display-Hauptmenue.jpg	19.09.2019	259 kB > letöltés

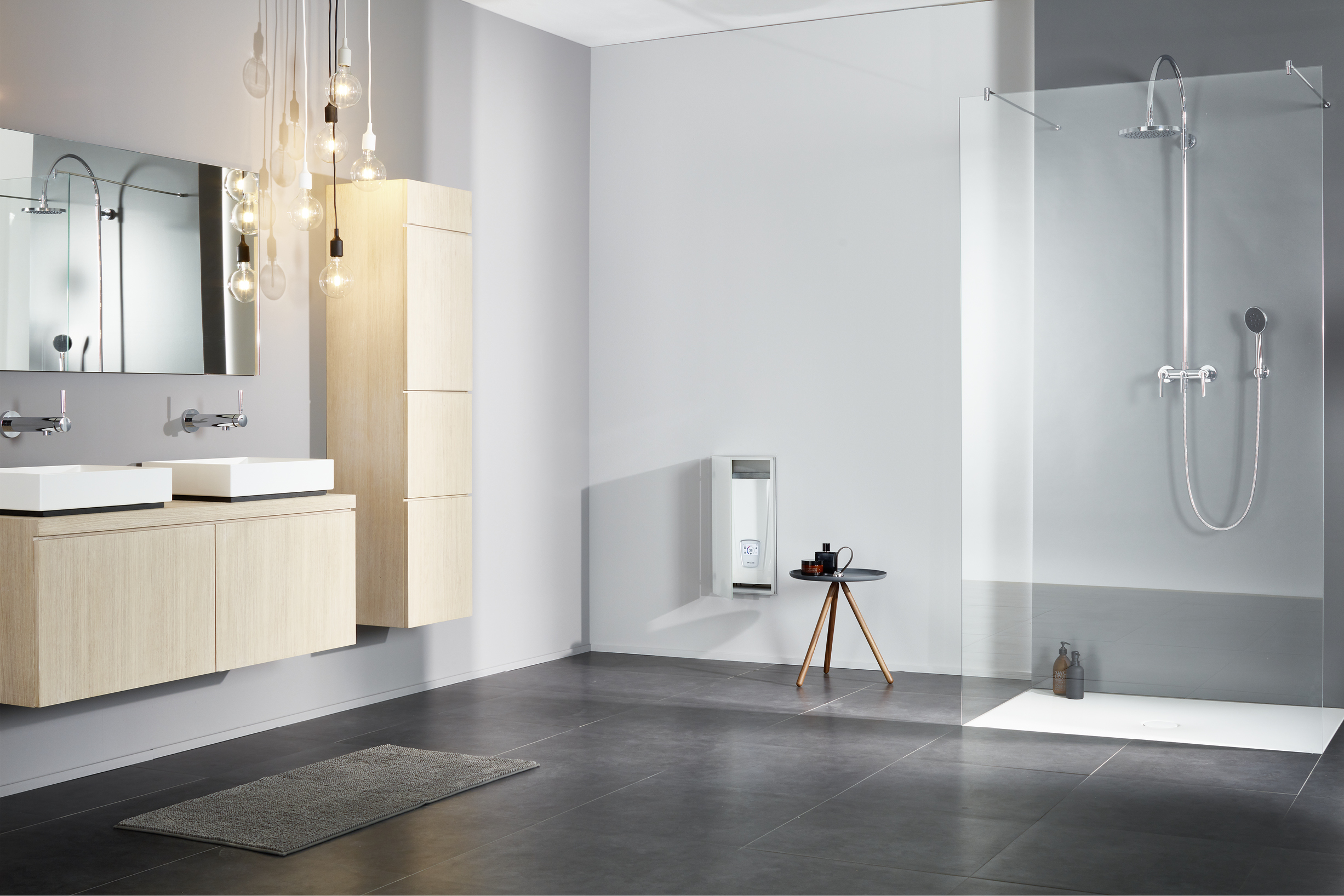

Kép fotó DSX-Touch-Bad-2-Revisionsklappe.jpg 19.09.2019 > letöltés	Kép fotó	DSX-Touch-Bad-2-Revisionsklappe.jpg	19.09.2019	1,3 MB > letöltés

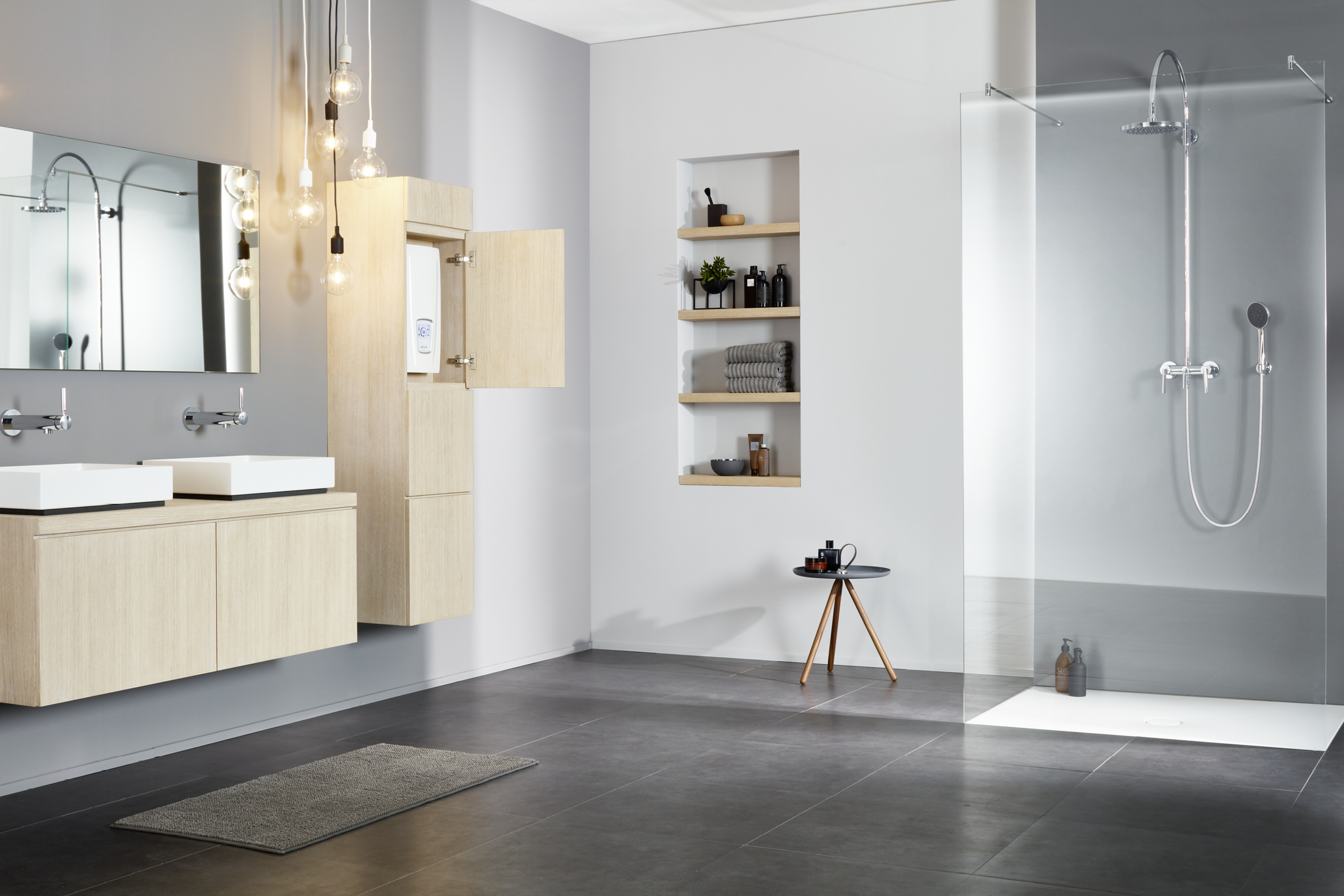

Kép fotó DSX-Touch-Bad-3-Badmoebel.jpg 19.09.2019 > letöltés	Kép fotó	DSX-Touch-Bad-3-Badmoebel.jpg	19.09.2019	1,1 MB > letöltés

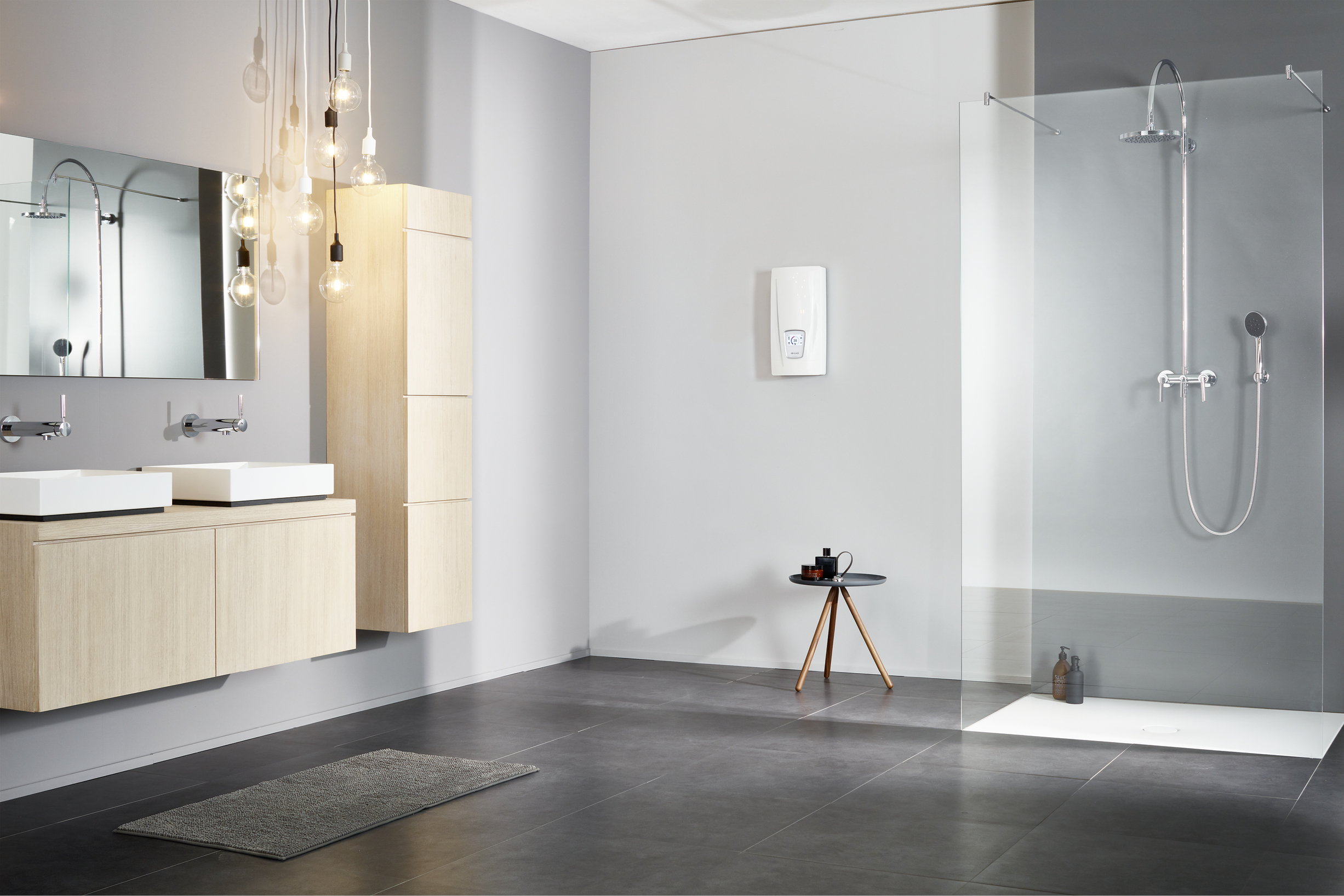

Kép fotó DSX-Touch-Bad-4-offen.jpg 19.09.2019 > letöltés	Kép fotó	DSX-Touch-Bad-4-offen.jpg	19.09.2019	1,3 MB > letöltés

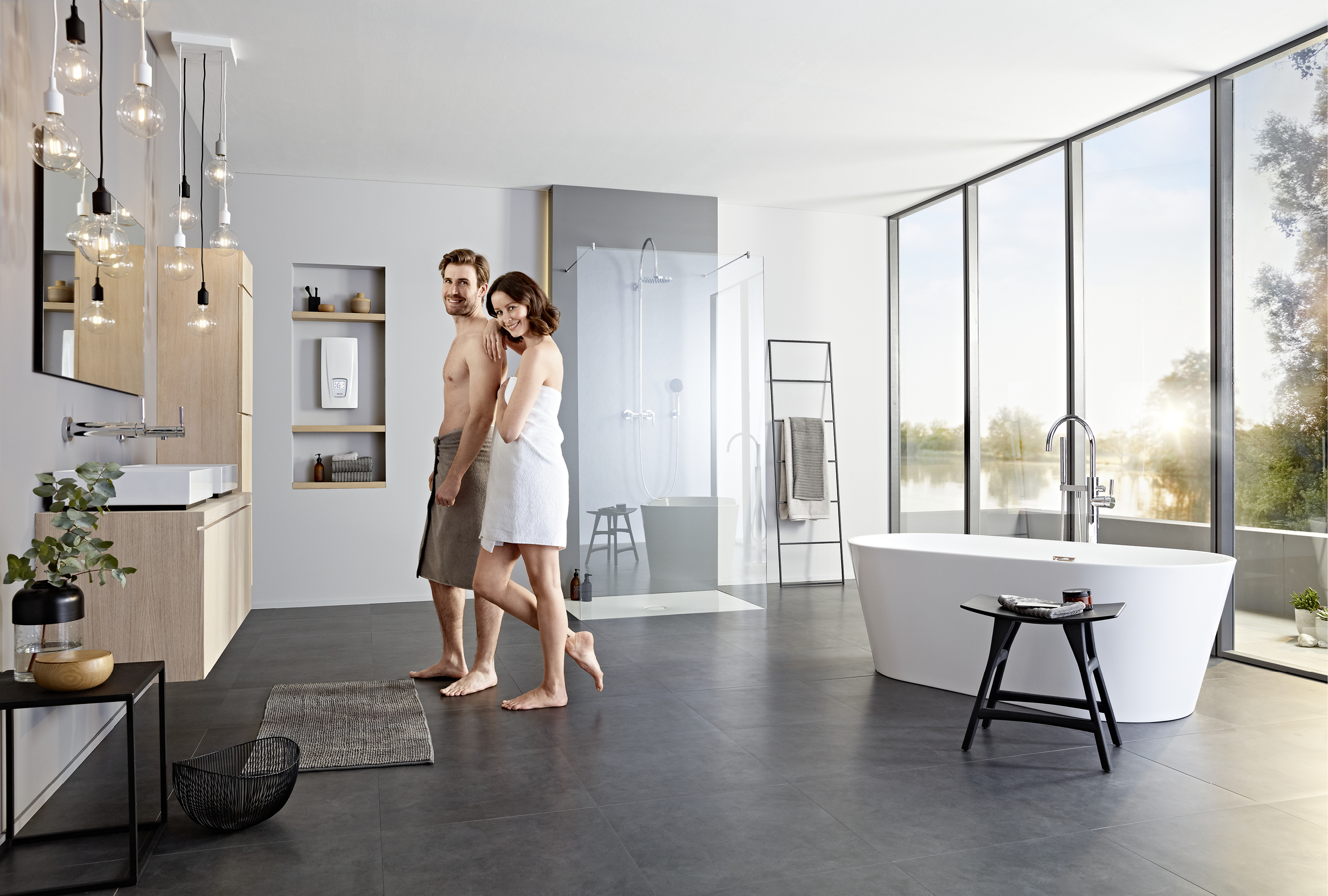

Neues Element (58) DSX-Touch-Bad-1-Wandnische.jpg 19.09.2019 > letöltés	Neues Element (58)	DSX-Touch-Bad-1-Wandnische.jpg	19.09.2019	1,9 MB > letöltés
BIM DX3-DSX-Touch-001-BIM.ifc 22.06.2022 > letöltés	BIM	DX3-DSX-Touch-001-BIM.ifc	22.06.2022	7,3 MB > letöltés
BIM DX3-DSX-Touch-001-BIM.rfa 22.06.2022 > letöltés	BIM	DX3-DSX-Touch-001-BIM.rfa	22.06.2022	2,6 MB > letöltés
BIM DSX-Touch.ifc 27.06.2022 > letöltés	BIM	DSX-Touch.ifc	27.06.2022	8,3 MB > letöltés
BIM DSX-Touch.rfa 27.06.2022 > letöltés	BIM	DSX-Touch.rfa	27.06.2022	1,2 MB > letöltés
Datanorm Datanorm.zip 03.06.2024 > letöltés	Datanorm	Datanorm.zip	03.06.2024	40 kB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

FXS 3 (D, M) (tartalmazza)

FX 3 Rádiótávvezérlő és ^Bluetooth® rádióadapter FXE készletben a vízmelegítőbe történő beépítéshez. A rádiós távirányító a készüléknél történő működtetés mellett lehetővé teszi az átfolyós vízmelegítő kényelmes hőmérséklet-beállítását az épületben kb. 10 méteres távolságból. Biztonságos Bluetooth vezeték nélküli átvitel, fokozatmentes hőmérséklet-választás két gombon keresztül, két fix értékű gomb és LCD kijelző, mágneses fali tartó és elemek (tartozék). IP 20. Méretek (H × B × T): 5,8 × 12,5 × 1,9 cm.

FXS 3 (D, M): Cikkszám. 3200-34020

FX 3 (opcionális)

Kiegészítő távirányító a pillanatnyi vízmelegítő kényelmes hőmérséklet-beállításához az épületben kb. 10 méteres távolságból. Biztonságos, Bluetooth® vezeték nélküli átvitel, fokozatmentes hőmérséklet-választás két gombon keresztül, két fix értékű gomb és LCD-kijelző, mágneses fali tartó és elemek (tartozék). IP 20. Méretek (H × Sz × D): 5,8 × 12,5 × 1,9 cm.

FX 3: Cikkszám. 3200-34021

RDX 3 (opcionális)

Szükség esetén tartozékként kapható az RDX 3 univerzális szerelőkeret, amellyel az elektromos csatlakozás a készülék mögötti bármely ponton elvégezhető. Az RDX 3-mal ellátott készülék IP védettségi osztálya IP24. Elektromos bekötéssel és csőhosszabbítással. Nehéz beépítési körülményekhez, pl. egy átfolyó fűtőtest cseréjéhez, eltérő csatlakozásokkal. Kompenzálja a csempe kiálló részeket vagy a fal egyenetlenségeit. Csak szakember általi telepítés.

RDX 3: Cikkszám. 3200-36100
