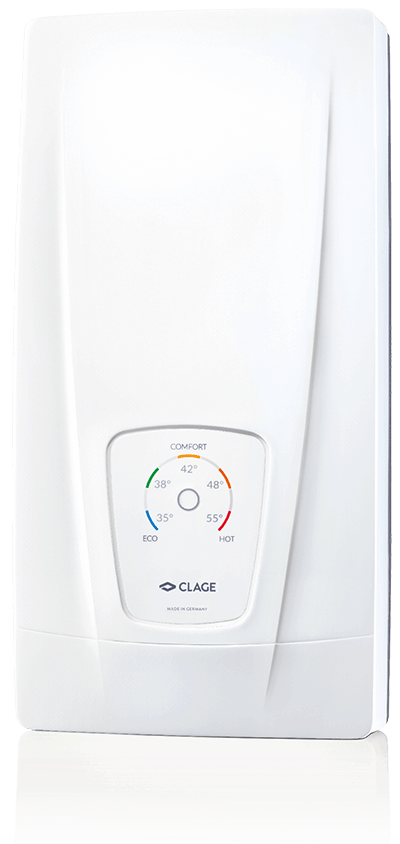

E-comfort átfolyós vízmelegítő
DCX 13 Next

A energiahatékonysági osztály

(Skála: A-tól F-ig)

DCX 13 Next: 11/13,5 kW, 400 V

Műszaki adatok
Letöltések
Tartozékok

Ajánlott felhasználási területek.

Mosdó
Zuhany
Konyhai mosogató

Ilyen egyszerű az energiatakarékosság a fürdőszobában!

A DCX 13 Next elektronikus E-comfort átfolyós vízmelegítő készüléket a könnyű kezelhetőség érdekében tervezték. Az öt tipikus melegvíz-hőmérséklet közül az érzékelőgomb segítségével választható ki az egyik. Az egyes hőmérsékleteket könnyen érthető színes kijelző jelzi.

Elektronikusan vezérelt átfolyós vízmelegítő egyszerű működtetéssel
Egygombos működtetés az ötfokozatú hőmérséklet gyors és egyszerű kiválasztásához:
Elektronikus biztonsági rendszer légbuborék-érzékeléssel, hőmérséklet- és nyomásleállítással
Hőmérséklet stabil a teljesítményhatárig. A TWIN TEMPERATURE Control ^TTC® biztosítja a hőmérsékletfokozatig pontos szabályozást, még a víznyomás ingadozása esetén is.
A Multiple Power System ^MPS® köszönhetően a névleges teljesítímény a telepítéskor állítható be: 11 vagy 13,5 kW, 400 V

Az innovatív vízáramlási technológiának köszönhetően különösen alacsony, 1,5 l/perc bekapcsolási vízmennyiségnek köszönhetően alkalmas víztakarékos csapokhoz
Méretek(magasság × szélesség × mélység): 46,8 × 23,9 × 9,6 cm

Műszaki adatok

Adatok. Értékek. Tények.



DCX 13 Next

Cikkszám

Névleges névleges teljesítmény ¹⁾ (az MPS miatt változóan állítható) 400 V-on [kW]

Megengedett üzemi nyomás [MPa (bar)] ²⁾

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség ⁴⁾ [l/min]

Tápfeszültség [3~ / PE 400 V AC] Állandó csatlakozás ⁵⁾

Névleges áram [A]

Névleges áram 400 V-on [A]

Szükséges kábelátmérő [mm²]

Maximális bemeneti hőmérséklet [°C]

Napelemes ⁶⁾

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

3200-36313
11,0	13,5
1 (10)	1 (10)
G ½"	G ½"
5,6	6,9
1,5	1,5
5,0	5,0

16	20
16	20
1,5	2,5
70	70

IP 25	IP 25
1100	1100
4,2	4,2

1) A kiválasztott teljesítmény határozza meg a névleges áram, a kábelátmérő és a melegvíz-kibocsátás értékeit.

2) Nyomásmentes működésre is jóváhagyva

3) Hőmérséklet-emelkedés pl. 12 °C-ról 40 °C-ra, kevert víz

4) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez

5) Alternatívaként 380 V-ra is csatlakoztatható

6) Újramelegítésre alkalmas

Letöltések

	Média típusa	Cím	Dátum	Méret
Kizárólag képi utasítások DX3-400V-BiA-mit-DMB.pdf 14.12.2021 > letöltés	Kizárólag képi utasítások	DX3-400V-BiA-mit-DMB.pdf	14.12.2021	2,0 MB > letöltés
		Régebbi verziók>
	Kizárólag képi utasítások	DX3-400V-BiA-mit-DMB-03-2020.pdf> letöltés		> letöltés
		További változatok kérésre
Szerelési tartozékok DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > letöltés	Szerelési tartozékok	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > letöltés
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke DCX13-Next-Energielabel.pdf 28.03.2023 > letöltés	Energiacímke	DCX13-Next-Energielabel.pdf	28.03.2023	232 kB > letöltés
ErP terméklap DCX13-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > letöltés	ErP terméklap	DCX13-Next-ErP-Produktdatenblatt.pdf	27.03.2023	101 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 07.10.2025 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	07.10.2025	1,2 MB > letöltés
Termék fotó DCX-Next-Produktfoto-frontal.jpg 28.09.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto-frontal.jpg	28.09.2020	37 kB > letöltés
Termék fotó DCX-Next-Produktfoto-rechts.png 28.09.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto-rechts.png	28.09.2020	253 kB > letöltés
Termék fotó DCX-Next-Produktfoto.jpg 22.12.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto.jpg	22.12.2020	661 kB > letöltés
Kép fotó DCX-Next-Milieufoto.jpg 28.09.2020 > letöltés	Kép fotó	DCX-Next-Milieufoto.jpg	28.09.2020	845 kB > letöltés
BIM DX3-DCX-002.ifc 12.03.2020 > letöltés	BIM	DX3-DCX-002.ifc	12.03.2020	4,8 MB > letöltés
BIM DX3-DCX-Next-DCX13-Next-003.rfa.zip 23.11.2020 > letöltés	BIM	DX3-DCX-Next-DCX13-Next-003.rfa.zip	23.11.2020	613 kB > letöltés
Datanorm Datanorm.zip 03.06.2024 > letöltés	Datanorm	Datanorm.zip	03.06.2024	40 kB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

RDX 3 (opcionális)

Szükség esetén tartozékként kapható az RDX 3 univerzális szerelőkeret, amellyel az elektromos csatlakozás a készülék mögötti bármely ponton elvégezhető. Az RDX 3-mal ellátott készülék IP védettségi osztálya IP24. Elektromos bekötéssel és csőhosszabbítással. Nehéz beépítési körülményekhez, pl. egy átfolyó fűtőtest cseréjéhez, eltérő csatlakozásokkal. Kompenzálja a csempe kiálló részeket vagy a fal egyenetlenségeit. Csak szakember általi telepítés.

RDX 3: Cikkszám. 3200-36100
