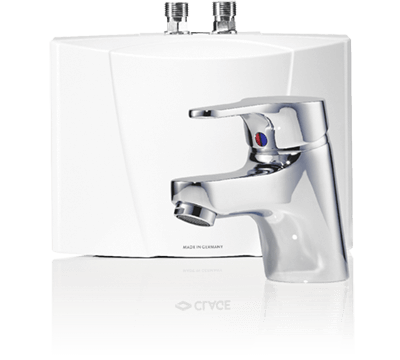

E-mini átfolyós vízmelegítő csappal
M / END

A energiahatékonysági osztály

(skála: A-tól F-ig)

M 3 / END: 3,5 kW, 230 V
dugvillával

Műszaki adatok
Letöltések
Tartozékok
Telepítési videó

Ajánlott felhasználási területek.

Mosdók
Közületi mosdók

Készletek alulra és felülre.

A nyílt rendszerű kis átfolyós vízmelegítőt teljes készletben, megfelelő egykaros keverőcsappal együtt szállítjuk. A költséghatékony és gyorsan telepíthető készülék minden kézmosómedencénél értékes készenléti energiát takarít meg.

Hidraulikusan vezérelt kis átfolyós vízmelegítő nyomás nélküli, egykaros mosdókagyló-keverőcsappal mosogató alá történő beépítéshez
A fűtési teljesítmény automatikusan bekapcsol, amint a víz átfolyik a készüléken
Új áramlási technológia az optimális vízsugárhoz gazdaságos vízfogyasztás mellett
Effektív és karbantartási IES^® csupaszvezetékes fűtési rendszer cserélhető fűtőbetéttel
Egyszerű telepítés G ⅜" × 50 cm-es flexibilis csővel és dugvillás tápkábellel
Egykaros mosdókagyló-keverőcsap EASY FIX rögzítési rendszerrel és felnyitható (excentrikus) hulladékkal
Méretek (magasság × szélesség × mélység): - A csaptelepek a víz alatt, a víz alatt és a víz alatt is használható: 13,5 × 18,6 × 8,7 cm

Műszaki adatok

Adatok. Értékek. Tények.

E-mini átfolyós vízmelegítő csappal M 3 / END

M 3 / END

Cikkszám

Névleges teljesítmény 230 V-on [kW]

Maximális üzemi nyomás [MPa (bar)]

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség ²⁾ [l/min]

Tápfeszültség [1~ / N / PE 230 V AC] dugóval: Schuko Typ-F (CEE 7/7)

Névleges áram 230 V-on [A]

Szükséges kábelátmérő [mm²]

Maximális bemeneti hőmérséklet [°C]

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

1500-17243
3,5
0 (0)
G ⅜"
2,0
1,4
2,0

15
1,5
20
IP 25
1100
1,5

1) Hőmérséklet-emelkedés pl. 15 °C-ról 40 °C-ra

2) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez a vízáramlás beállításával

Letöltések

	Média típusa	Cím	Dátum	Méret
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke M3-Energielabel.pdf 06.09.2017 > letöltés	Energiacímke	M3-Energielabel.pdf	06.09.2017	220 kB > letöltés
ErP terméklap M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 > letöltés	ErP terméklap	M3-M7-ErP-ErP-Produktdatenblatt.pdf	13.02.2017	96 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf	15.08.2024	2,4 MB > letöltés

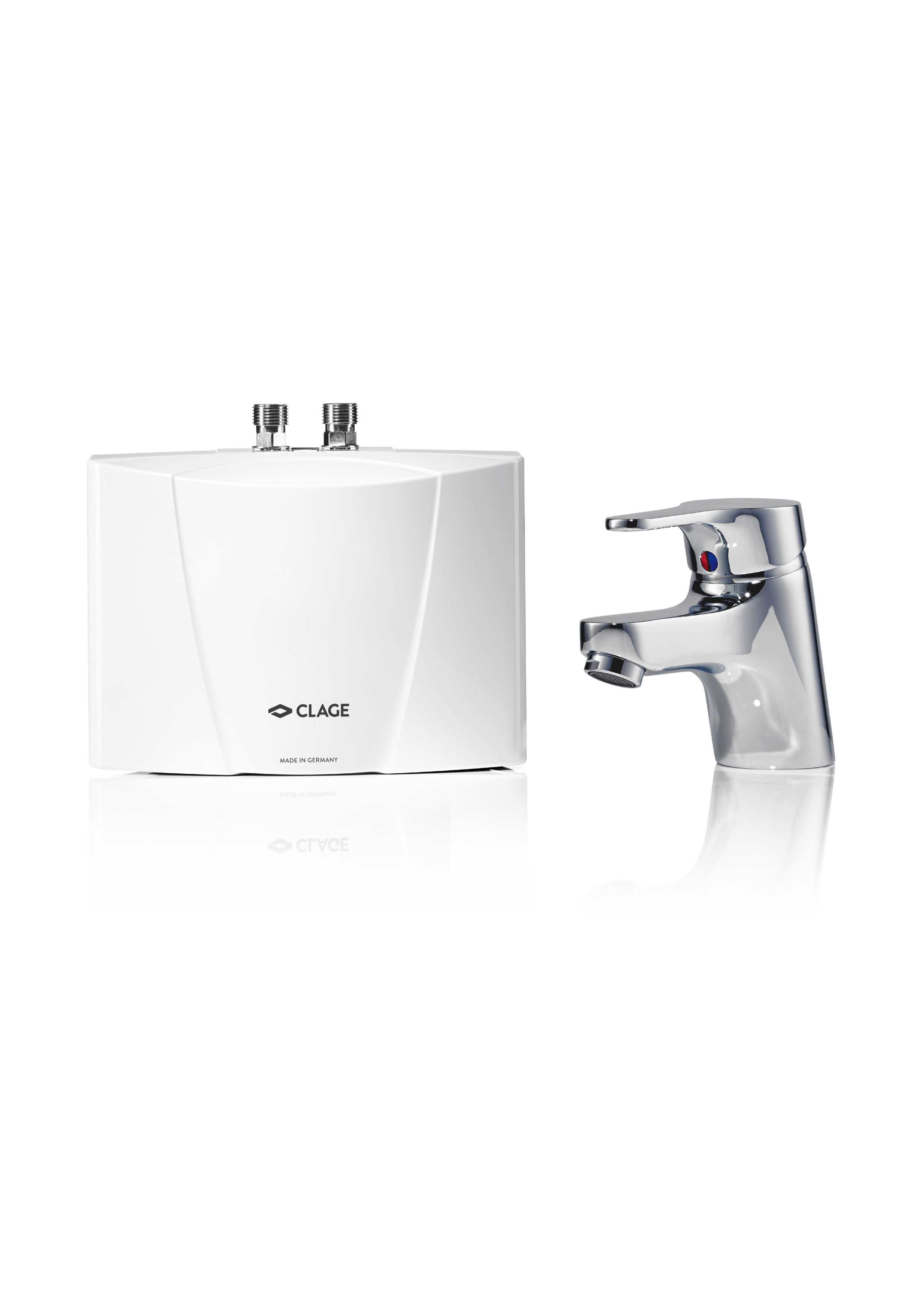

Termék fotó M_END_frontal-HighRes.jpg 11.05.2017 > letöltés	Termék fotó	M_END_frontal-HighRes.jpg	11.05.2017	561 kB > letöltés

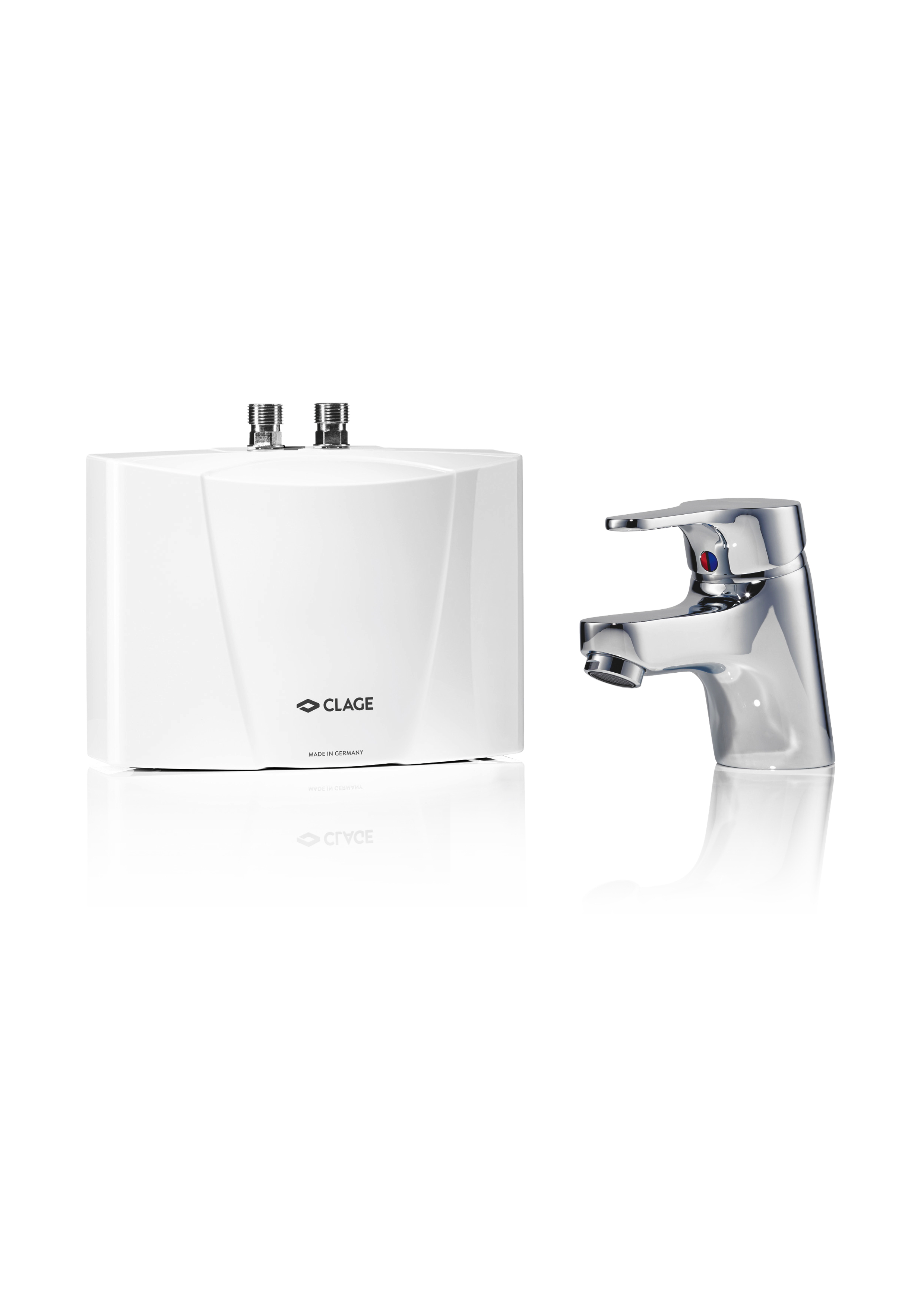

Termék fotó M_END_links-HighRes.jpg 11.05.2017 > letöltés	Termék fotó	M_END_links-HighRes.jpg	11.05.2017	562 kB > letöltés

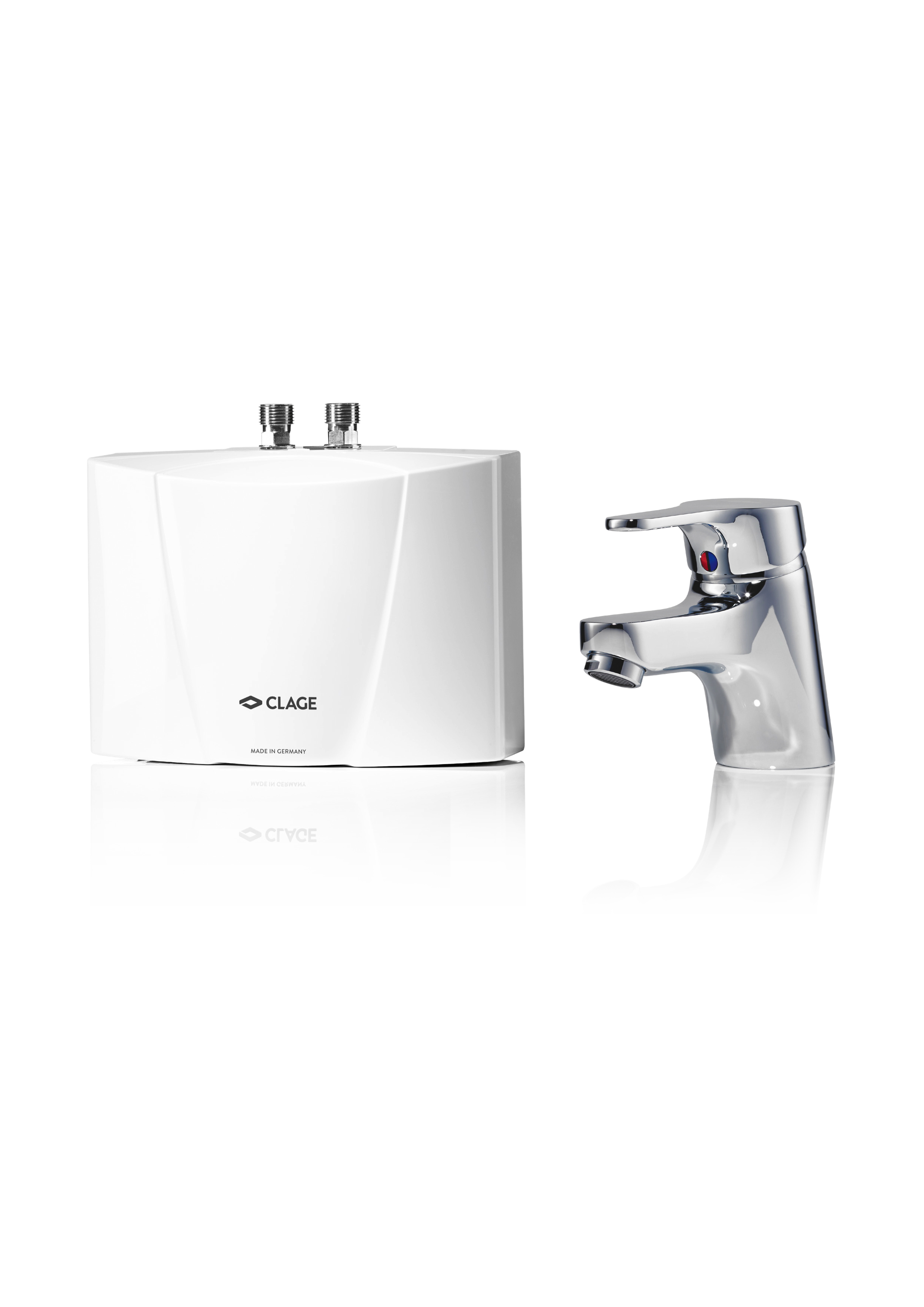

Termék fotó M_END_rechts-HighRes.jpg 11.05.2017 > letöltés	Termék fotó	M_END_rechts-HighRes.jpg	11.05.2017	564 kB > letöltés
Datanorm Datanorm.zip 03.06.2024 > letöltés	Datanorm	Datanorm.zip	03.06.2024	40 kB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

CSP 3 (tartalmazza)

Szellőzőbetét az M 22/24-es csapadapterhez a csapnál. A csapnál lévő levegőztető támogatja a kompakt átfolyós vízmelegítő energia- és víztakarékos működését. Az új, speciális CSP levegőztetők levegőt kevernek a vízbe, és így egyenletes vízsugarat hoznak létre, amely nem fröcsköl, hanem lágyan, kaszkádszerűen lezúdul. CSP 3 (< 2 l/perc).

CSP 3: Cikkszám. 0010-00421
