E-comfort átfolyós vízmelegítő
DCX Next

A energiahatékonysági osztály

(Skála: A-tól F-ig)

DCX Next: 18/21/24/27 kW, 400 V

Műszaki adatok
Letöltések
Tartozékok
Telepítési videó

Ajánlott felhasználási területek.

Mosdó
Zuhany
Fürdőkád
Konyhai mosogató

Ilyen egyszerű az energiatakarékosság a fürdőszobában!

Az elektronikus E-comfort DCX Next átfolyós vízmelegítőt a könnyű kezelhetőség érdekében tervezték. Az öt tipikus melegvíz-hőmérséklet közül az érzékelőgomb segítségével választható ki az egyik. Az egyes hőmérsékleteket könnyen érthető színes kijelző jelzi.

Elektronikusan vezérelt átfolyós vízmelegítő egyszerű kezelési koncepcióval
Egygombos kezelőpanel a gyors és egyszerű hőmérséklet-választáshoz öt fokozatban: 35 °C, 38 °C, 42 °C, 48 °C és 55 °C
Elektronikus biztonsági rendszer légbuborék-érzékeléssel, hőmérséklet- és nyomáslezárással
Hőmérséklet stabil a teljesítményhatárig. A TWIN TEMPERATURE Control ^TTC® biztosítja a hőmérséklet pontos, fokozatmentes szabályozását, még a víznyomás ingadozása esetén is.
A Multiple Power System ^MPS® köszönhetően a névleges teljesítmény a telepítéskor állítható be: 18, 21, 24 vagy 27 kW, 400 V
Alkalmas víztakarékos csapokhoz a különösen alacsony, 1,5 l/perc bekapcsolási vízmennyiségnek köszönhetően az innovatív vízáramlási technológiának köszönhetően
Méretek(magasság × szélesség × mélység): 46,8 × 23,9 × 9,6 cm

Műszaki adatok

Adatok. Értékek. Tények.



DCX Next

Cikkszám

Névleges névleges teljesítmény ¹⁾ (az MPS miatt változóan állítható) 400 V-on [kW]

Megengedett üzemi nyomás [MPa (bar)] ²⁾

Vízcsatlakozások (menetes csatlakozások)

Melegvíz-kibocsátás

Bekapcsolási áramlási sebesség [l/min]

Maximális áramlási sebesség ⁴⁾ [l/min]

Tápfeszültség [3~ / PE 400 V AC] Állandó csatlakozás ⁵⁾

Névleges áram 400 V-on [A]

Szükséges kábelátmérő [mm²]

Maximális bemeneti hőmérséklet [°C]

Napelemes ⁶⁾

Védelmi osztály

Fajlagos vízállóság 15 °C [Ωcm] ≥

Súly vízzel töltve [kg], kb.

3200-36300
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) A kiválasztott teljesítmény határozza meg a névleges áram, a kábelátmérő és a melegvíz-kibocsátás értékeit.

2) Nyomásmentes működésre is jóváhagyva

3) Hőmérséklet-emelkedés pl. 12 °C-ról 40 °C-ra, kevert víz

4) Korlátozott áramlási mennyiség az optimális hőmérséklet-emelkedéshez

5) Alternatívaként 380 V-ra is csatlakoztatható

6) Újramelegítésre alkalmas

Letöltések

	Média típusa	Cím	Dátum	Méret
Kizárólag képi utasítások DX3-400V-BiA-mit-DMB.pdf 14.12.2021 > letöltés	Kizárólag képi utasítások	DX3-400V-BiA-mit-DMB.pdf	14.12.2021	2,0 MB > letöltés
		Régebbi verziók>
	Kizárólag képi utasítások	DX3-400V-BiA-mit-DMB-03-2020.pdf> letöltés		> letöltés
		További változatok kérésre
Szerelési tartozékok DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > letöltés	Szerelési tartozékok	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > letöltés
Biztonsági utasítások Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 30.04.2026 > letöltés	Biztonsági utasítások	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	30.04.2026	371 kB > letöltés
Energiacímke DCX-Next-Energielabel.pdf 28.03.2023 > letöltés	Energiacímke	DCX-Next-Energielabel.pdf	28.03.2023	231 kB > letöltés
ErP terméklap DCX-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > letöltés	ErP terméklap	DCX-Next-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > letöltés
CE-megfelelőség CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 07.10.2025 > letöltés	CE-megfelelőség	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	07.10.2025	1,2 MB > letöltés

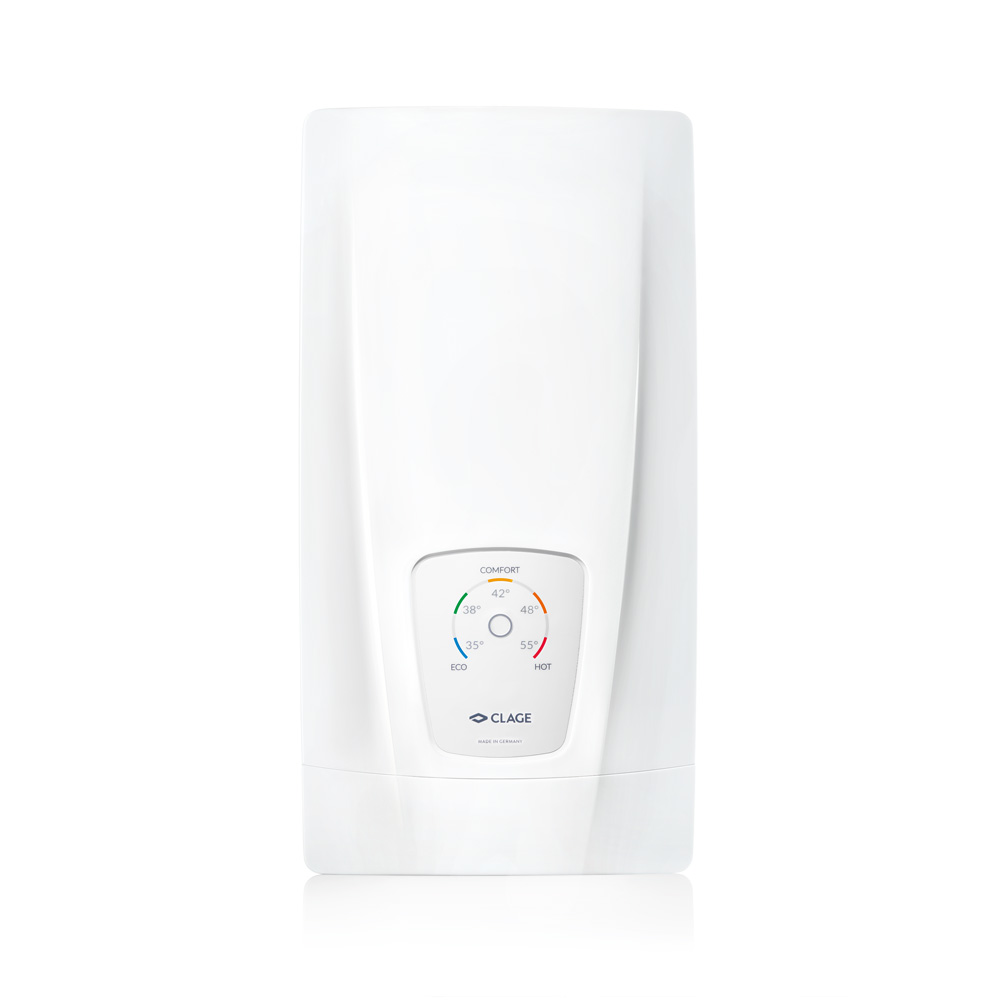

Termék fotó DCX-Next-Produktfoto-frontal.jpg 28.09.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto-frontal.jpg	28.09.2020	37 kB > letöltés

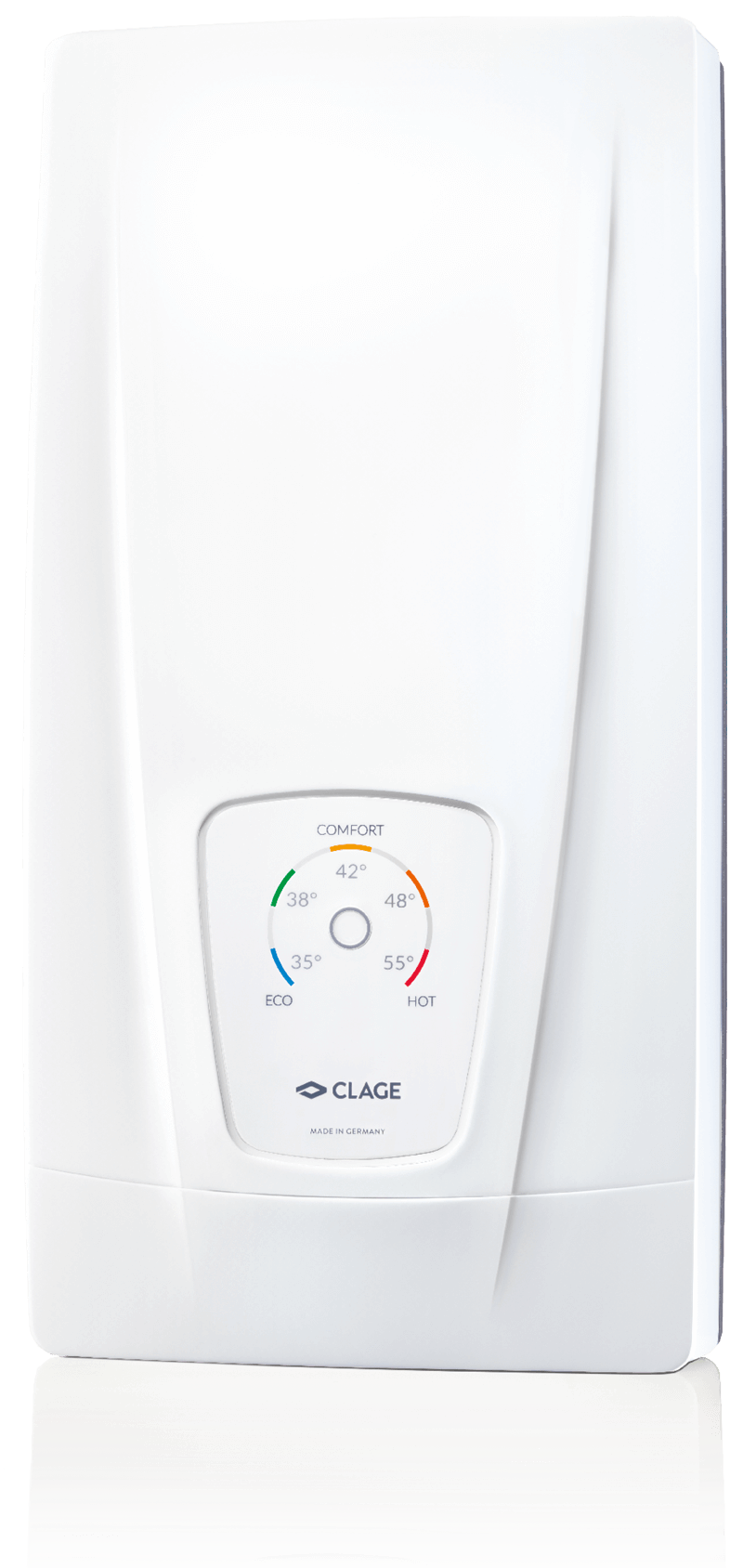

Termék fotó DCX-Next-Produktfoto-rechts.png 28.09.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto-rechts.png	28.09.2020	253 kB > letöltés

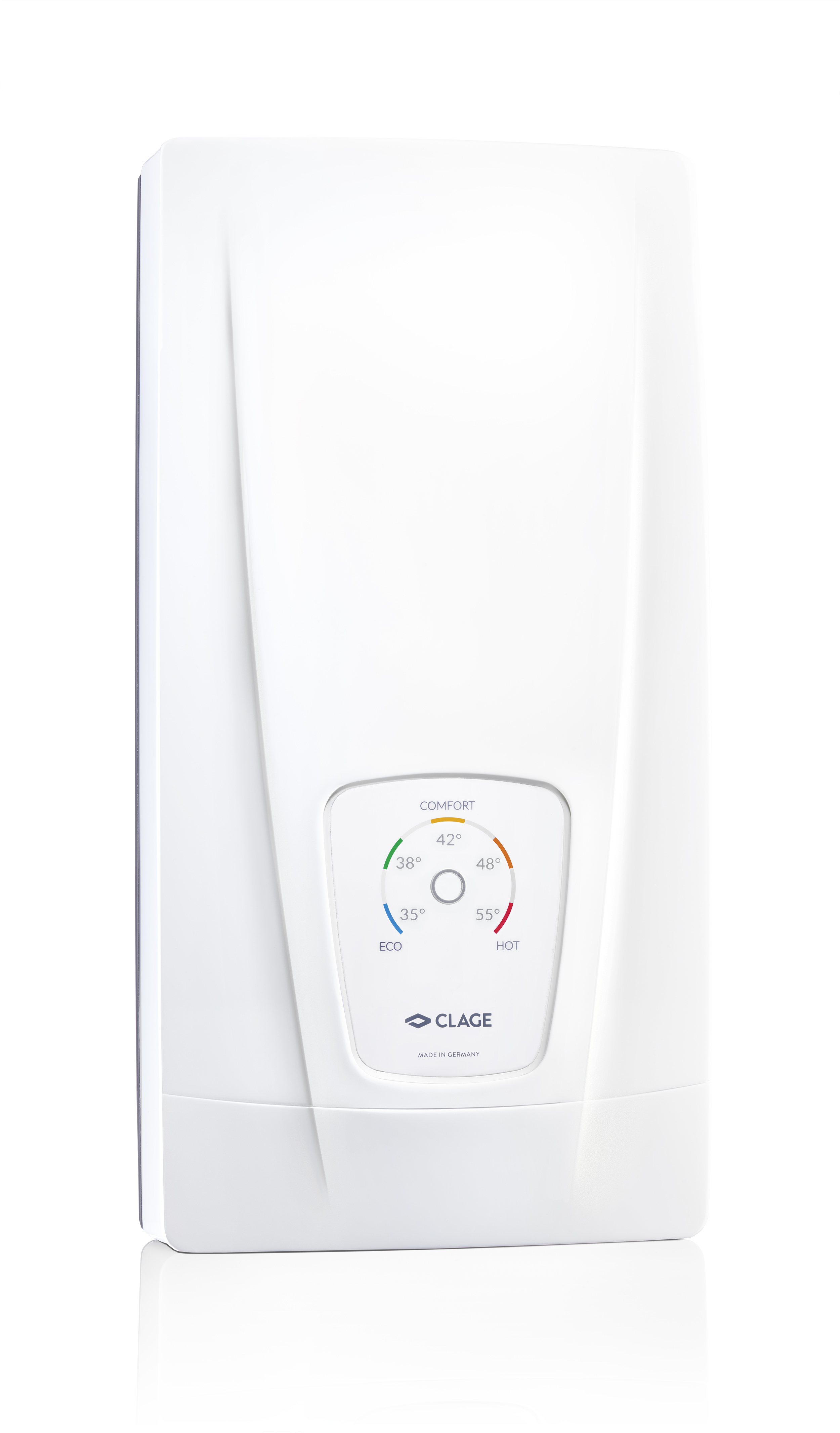

Termék fotó DCX-Next-Produktfoto.jpg 22.12.2020 > letöltés	Termék fotó	DCX-Next-Produktfoto.jpg	22.12.2020	661 kB > letöltés

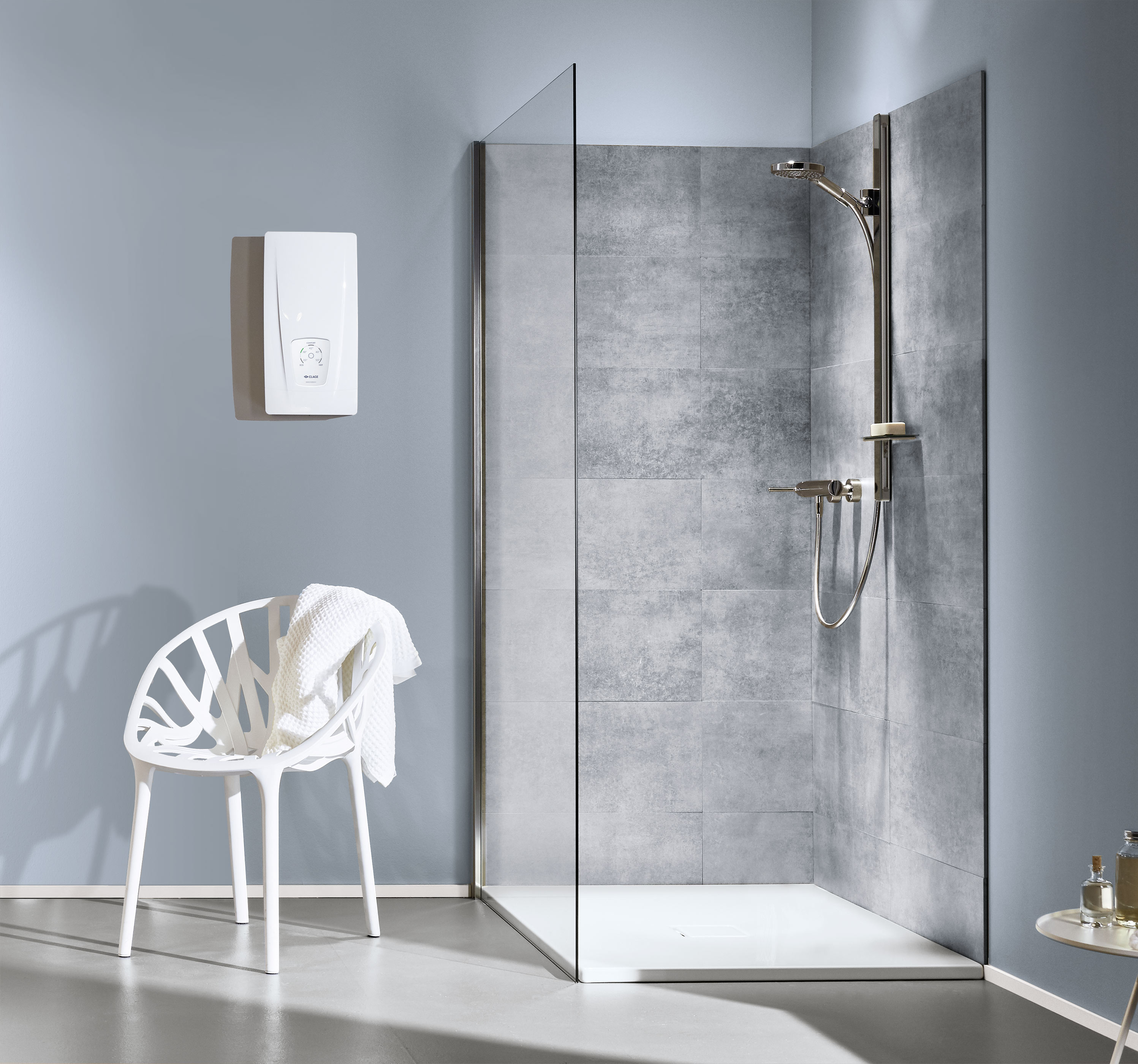

Kép fotó DCX-Next-Milieufoto.jpg 28.09.2020 > letöltés	Kép fotó	DCX-Next-Milieufoto.jpg	28.09.2020	845 kB > letöltés
BIM DX3-DCX-002.ifc 12.03.2020 > letöltés	BIM	DX3-DCX-002.ifc	12.03.2020	4,8 MB > letöltés
BIM DX3-DCX-Next-DCX13-Next-003.rfa.zip 23.11.2020 > letöltés	BIM	DX3-DCX-Next-DCX13-Next-003.rfa.zip	23.11.2020	613 kB > letöltés
Datanorm Datanorm.zip 03.06.2024 > letöltés	Datanorm	Datanorm.zip	03.06.2024	40 kB > letöltés
GAEB GAEB.zip 03.06.2024 > letöltés	GAEB	GAEB.zip	03.06.2024	725 kB > letöltés

Tartozékok

RDX 3 (opcionális)

Szükség esetén tartozékként kapható az RDX 3 univerzális szerelőkeret, amellyel az elektromos csatlakozás a készülék mögötti bármely ponton elvégezhető. Az RDX 3-mal ellátott készülék IP védettségi osztálya IP24. Elektromos bekötéssel és csőhosszabbítással. Nehéz beépítési körülményekhez, pl. egy átfolyó fűtőtest cseréjéhez, eltérő csatlakozásokkal. Kompenzálja a csempe kiálló részeket vagy a fal egyenetlenségeit. Csak szakember általi telepítés.

RDX 3: Cikkszám. 3200-36100
