E-komfort genomströmningsvärmare
DBX Next
![E-komfort genomströmningsvärmare DBX Next](/images/Produkter/komfort-genomstroemningsvaermare/CLAGE-komfort-genomstroemningsvaermare-DBX-Next+7f6ffaa6bb0b408017b62254211691b5_head.png)
Energieffektivitetsklass A
(Skala: A+ till F)
- DBX 18 Next: 18 kW, 400 V
- DBX 21 Next: 21 kW, 400 V
- DBX 24 Next: 24 kW, 400 V
Här används DBX Next.
-
Handfat
-
Dusch
-
Badkar
-
Diskbänk
Det kostnadseffektiva
alternativet .
Basenheten i vår serie av genomströmningsvärmare kommer utan några användarkontroller. Därför är DBX Next överraskande prisvärd.
- Elektroniskt styrd basgenomströmningsvärmare utan användarinställningar
- Exceptionellt lågt startvattenflöde från 1,5 l/min tack vare innovativ vattenflödesteknik.
- Exceptionellt lufttåligt värmesystem tack vare en ny typ av värmekanalarrangemang.
- Automatisk värmejustering baserad på flödes- och inloppstemperaturen, utgångstemperaturen är fabriksinställd till 50 ° C (inställbar internt)
- Utloppstemperaturen kan justeras i enheten mellan 30 °C och 60 °C.
- Det nakna värmesystemet IES ger en längre livslängd, mindre förkalkning och är effektivt och lätt att underhålla.
- Elektroniskt säkerhetssystem med luftbubbledetektering, temperatur- och tryckavstängning.
- Enkel installation tack vare fritt monteringsutrymme och varierande anslutningsmöjligheter.
- Mått (höjd × bredd × djup): 46.6 × 23.0 × 9.7 cm
Tekniska data
>
Data. Värden. Fakta.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Temperaturökning t.ex. från 12° C till 40° C, blandat vatten
2) Begränsad flödesmängd för optimal temperaturökning
3) Alternativt kan den anslutas till 380 V
Nedladdningar
>
Medietyp | Titel | Datum | Storlek | |
---|---|---|---|---|
![]() Produktinformationsblad DBX-Next-PI-en.pdf 20.07.2023 > ladda ned |
Produktinformationsblad | DBX-Next-PI-en.pdf | 20.07.2023 |
381 kB > ladda ned |
![]() Installationstillbehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > ladda ned |
Installationstillbehör | DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf | 13.11.2018 |
370 kB > ladda ned |
![]() Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned |
Säkerhetsinstruktioner | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
483 kB > ladda ned |
![]() Energimärkning DBX24-Next-Energielabel_2020.pdf 28.03.2023 > ladda ned |
Energimärkning | DBX24-Next-Energielabel_2020.pdf | 28.03.2023 |
231 kB > ladda ned |
![]() Energimärkning DBX18-Next-Energielabel_2020.pdf 28.03.2023 > ladda ned |
Energimärkning | DBX18-Next-Energielabel_2020.pdf | 28.03.2023 |
232 kB > ladda ned |
![]() Energimärkning DBX21-Next-Energielabel_2020.pdf 28.03.2023 > ladda ned |
Energimärkning | DBX21-Next-Energielabel_2020.pdf | 28.03.2023 |
231 kB > ladda ned |
![]() ErP produktdatablad DX3.1-DBX18-Next-DBX21-Next-DBX24-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > ladda ned |
ErP produktdatablad | DX3.1-DBX18-Next-DBX21-Next-DBX24-Next-ErP-Produktdatenblatt.pdf | 27.03.2023 |
102 kB > ladda ned |
![]() CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 > ladda ned |
CE-överensstämmelse | CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf | 05.11.2021 |
1,3 MB > ladda ned |

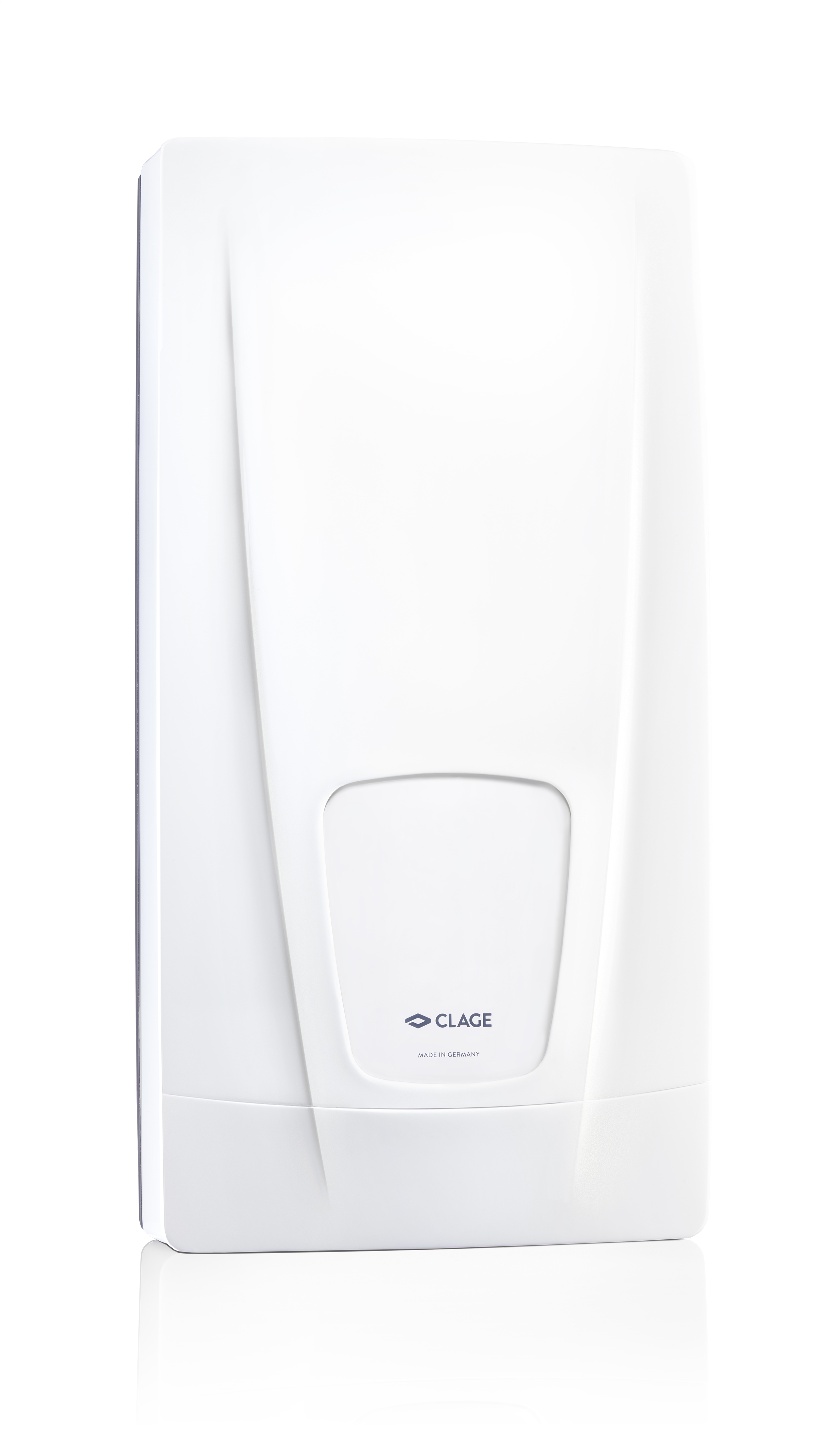

![]() Produktbild DBX-Next-Produktfoto.jpg 22.12.2020 > ladda ned |
Produktbild | DBX-Next-Produktfoto.jpg | 22.12.2020 |
600 kB > ladda ned |

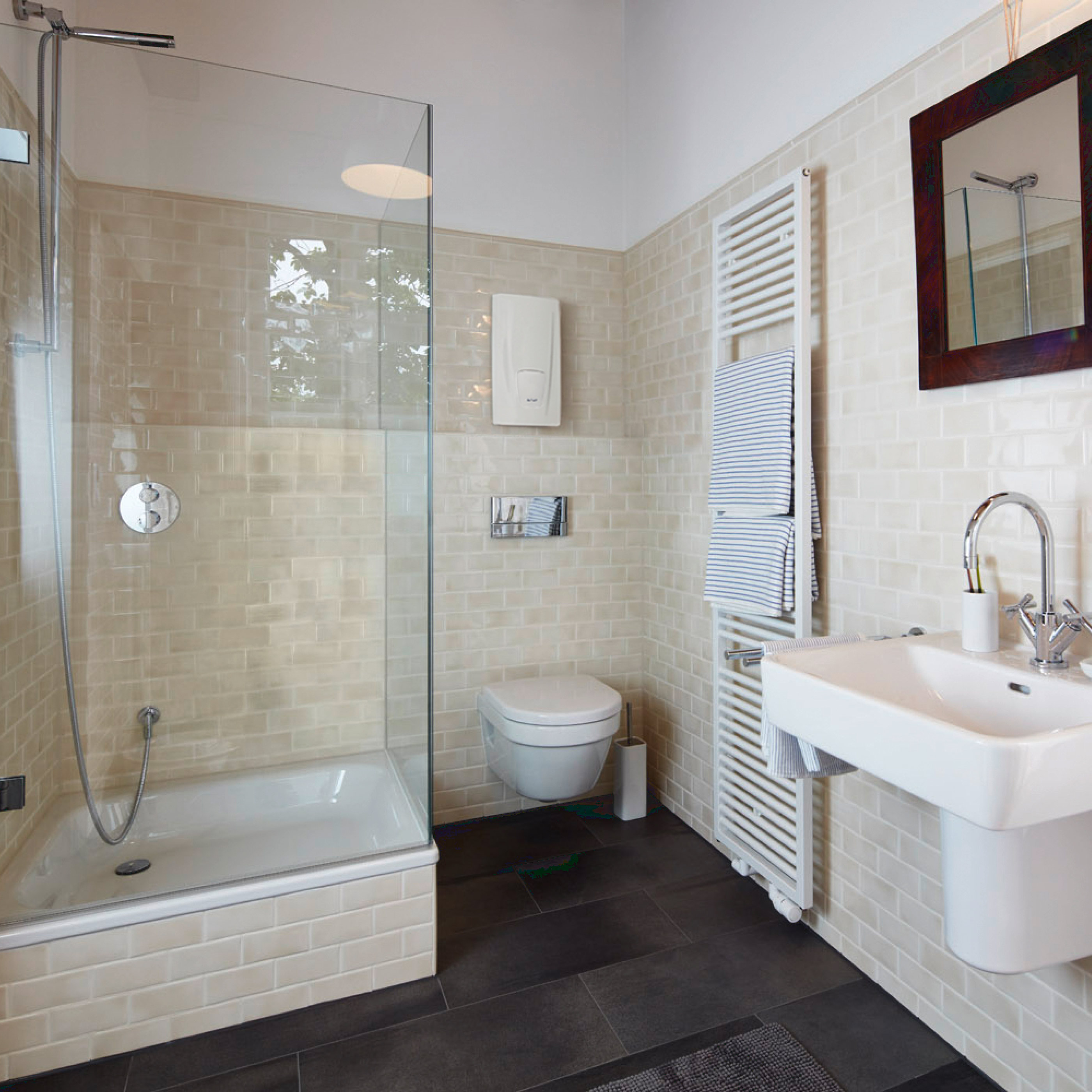

![]() Image photo DBX-Next-Anwendungsfoto.jpg 21.09.2020 > ladda ned |
Image photo | DBX-Next-Anwendungsfoto.jpg | 21.09.2020 |
793 kB > ladda ned |
![]() BIM DX3-DBX-Next-001.ifc 02.11.2021 > ladda ned |
BIM | DX3-DBX-Next-001.ifc | 02.11.2021 |
8,2 MB > ladda ned |
![]() BIM DX3-DBX-Next-001.rfa 02.11.2021 > ladda ned |
BIM | DX3-DBX-Next-001.rfa | 02.11.2021 |
1,3 MB > ladda ned |
![]() Datanorm Datanorm.zip 05.02.2021 > ladda ned |
Datanorm | Datanorm.zip | 05.02.2021 |
17,0 MB > ladda ned |
![]() GAEB GAEB.zip 25.11.2020 > ladda ned |
GAEB | GAEB.zip | 25.11.2020 |
36 kB > ladda ned |
Tillbehör
>
![RDX 3](/assets/gfx/accessories/6974ce5ac660610b44d9b9fed0ff9548.png)
RDX 3 (extra tillbehör)
Om det behövs, finns universalmonteringsramen RDX 3 som tillbehör, med vilken den elektriska anslutningen kan göras när som helst bakom enheten. IP-skyddsklassen för enheten med RDX 3 är IP24. Med elektriska ledningar och rörförlängningar. För svåra installationsförhållanden, t.ex. utbyte av flödesvärmare med olika anslutningar. Kompenserar för kakelprojektioner eller väggojämnheter. Installation endast av en specialist.
RDX 3: Artikelnummer 3200-36100
![UDX](/assets/gfx/accessories/d9d4f495e875a2e075a1a4a6e1b9770f.png)
UDX (extra tillbehör)
Rörmontering för underskänkinstallation med vattenanslutningar, toppmonterad G ⅜ tum (grundmonteringssats RDX krävs).
UDX: Artikelnummer 3200-34110
![VDX](/assets/gfx/accessories/67c6a1e7ce56d3d6fa748ab6d9af3fd7.png)
VDX (extra tillbehör)
Rörmontering för offsetinstallation eller reverserade vattenanslutningar vid utbyte av gasvattenberedare (grundläggande monteringssats RDX krävs).
VDX: Artikelnummer 3200-34120
Dina fördelar:
-
Kostnadsbesparing
-
Omedelbart vid rätt temperatur
-
Korta vattenledningar
