Kompakt genomströmningsvärmare
CEX

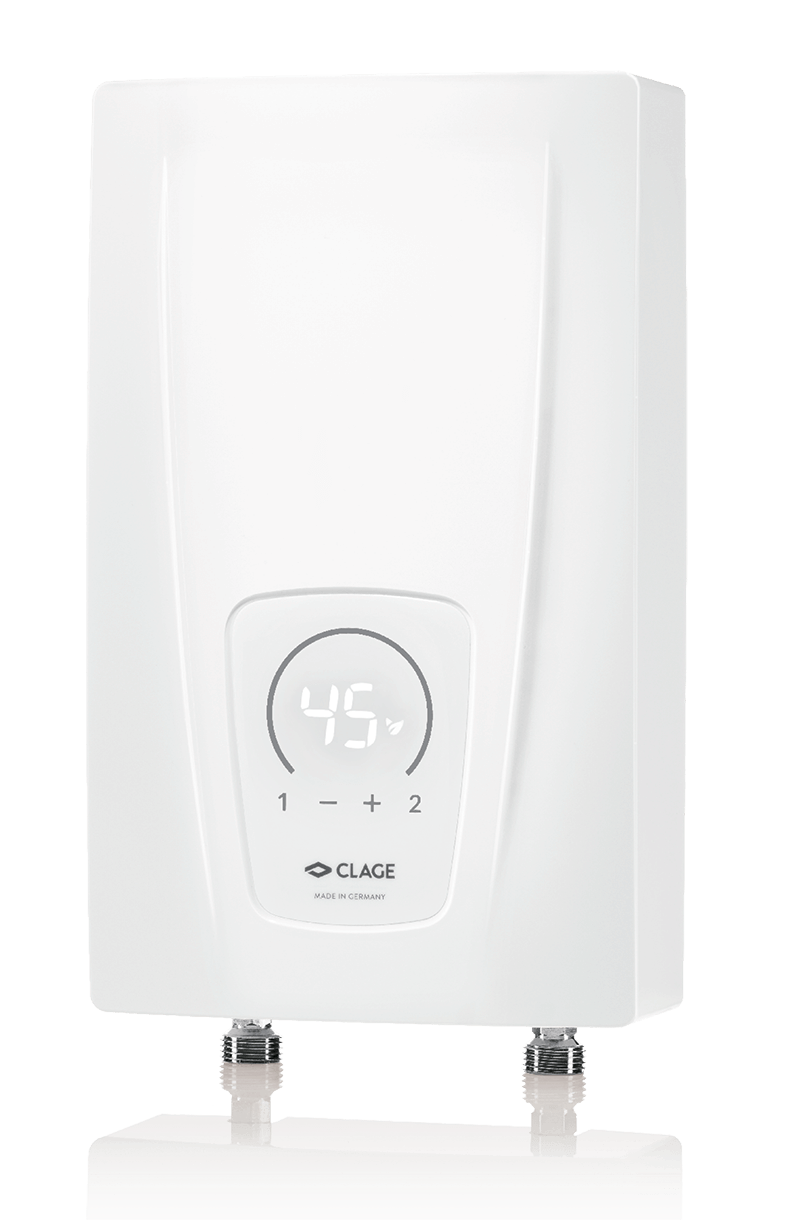

Kompakt genomströmningsvärmare CEX

Energieffektivitetsklass A

(Skala: A+ till F)

  • CEX: 11/13,5 kW, 400 V

Här används CEX.

  1. Diskho

    Diskho

  2. Handfat

    Handfat

  3. Dusch

    Dusch

  4. Diskbänk

    Diskbänk

  5. Tvättställ

    Tvättställ

  6. Dubbelhandfat

    Dubbelhandfat

Kompakt kraftpaket, många användningsområden.

Mångsidig, kompakt, elektroniskt styrd genomströmningsvärmare i mellaneffektsområdet för en diskbänk, en tvättho eller enkeldusch

  • Elektronisk styrd genomströmningsvärmarer i kompaktformat för montage över bänk (RSK nr. 6949096)
  • Knappstyrd med LED-display för noggrann temperaturinställning mellan 20 °C och 60 °C
  • In the comfort zone between 35 °C and 43 °C, the temperature can be set in 0.5 degree increments
  • Två programknappar för individuell temperaturinställning, temperaturbegränsning vid behov, samt visning av driftsvärden
  • Blandning med kallvatten behövs inte längre
  • Enkelt montage genom små inbyggnadsmått och externa ½-tum vattenanslutningar för trycksatt eller trycklöst utförande
  • Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC® upp till apparatens kapacitet
  • Med multipelströmssystemet MPS® ställs det maximala effektvärdet vid installationstillfället
  • Med nätanslutning för en 3-fas spisanslutningsdosa FXS 3 (C)
  • Kan även styras via surfplatta eller smartphone (från iOS 9 / Android-OS 4.4) (en radioadapter FXE3 (C) och appen "Smart Control" krävs för detta).
  • Mått (höjd x bredd x djup): 29,4 × 17,7 × 10,4 cm

Tekniska data

>

Data. Värden. Fakta.

















Kompakt genomströmningsvärmare CEX
Diskho Handfat Dusch Diskbänk Tvättställ Dubbelhandfat
CEX
Artikelnummer
Nominellt effektvärde 1) (varierbart justerbar på grund av MPS) vid 400 V [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 33 K 2) [l / min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 3) [l/min]
Matningsspänning [3~ / PE 400 V AC] permanent anslutning
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter 4) [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 5)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
2400-26433
11,0 13,5
1 (10) 1 (10)
G ½" G ½"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 25 IP 25
1000 1000
2,7 2,7

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)

3) Begränsad flödesmängd för optimal temperaturökning

4) Beroende på vald strömstyrka

5) Lämplig för återuppvärmning

Nedladdningar

>

Medietyp Titel Datum Storlek

Produktinformationsblad

CEX-PI-en.pdf

15.02.2022

> ladda ned
Produktinformationsblad CEX-PI-en.pdf 15.02.2022 431 kB
> ladda ned

Drift- och installationsmanual

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> ladda ned
Drift- och installationsmanual CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> ladda ned
  Äldre versioner>
 Drift- och installationsmanualCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Image-only instructions

CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf

07.05.2021

> ladda ned
Image-only instructions CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf 07.05.2021 844 kB
> ladda ned

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> ladda ned

Energimärkning

CEX-Energielabel.pdf

10.02.2017

> ladda ned
Energimärkning CEX-Energielabel.pdf 10.02.2017 220 kB
> ladda ned

CE-överensstämmelse

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf

05.11.2021

> ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 752 kB
> ladda ned

Produktbild


27.12.2021

> ladda ned

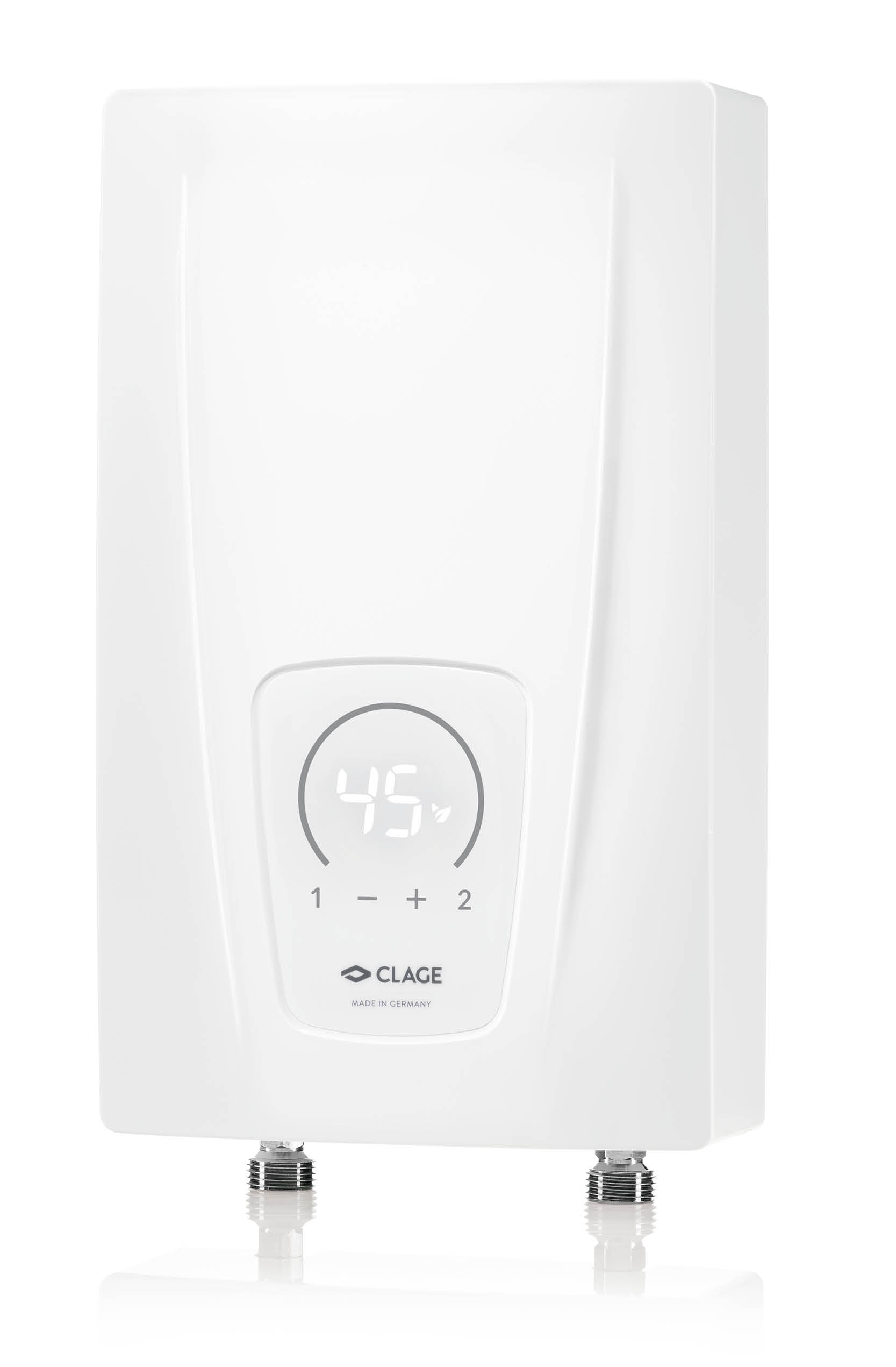

Produktbild CEX-CX3-Produktfoto.jpg 27.12.2021 50 kB
> ladda ned

Produktbild


27.12.2021

> ladda ned

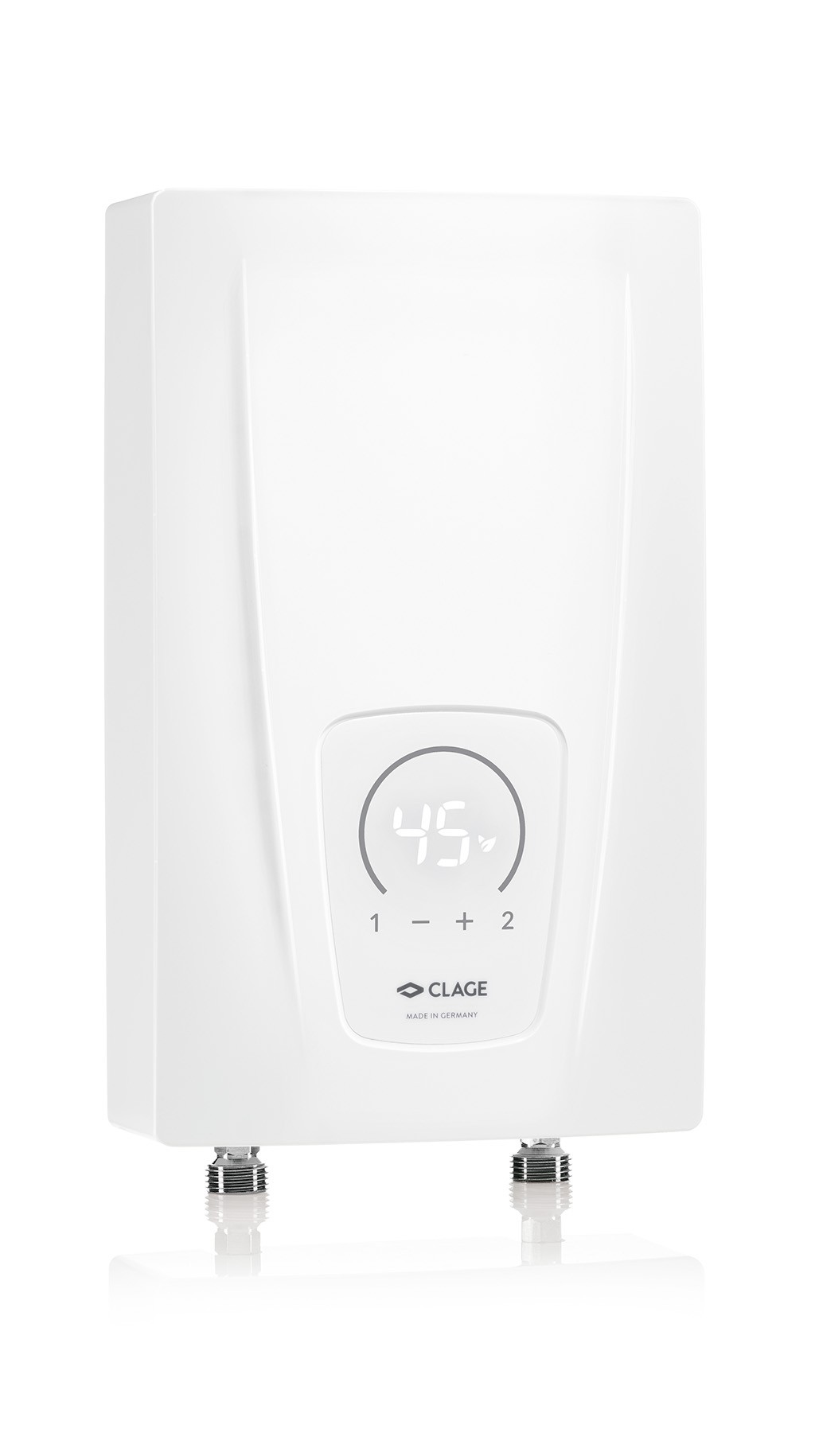

Produktbild CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 76 kB
> ladda ned

BIM

CX3-CEX_BIM.rfa

11.05.2022

> ladda ned
BIM CX3-CEX_BIM.rfa 11.05.2022 756 kB
> ladda ned

BIM

CX3-CEX_BIM.ifc

11.05.2022

> ladda ned
BIM CX3-CEX_BIM.ifc 11.05.2022 1,7 MB
> ladda ned

Tillbehör

>

CSO

CSO (extra tillbehör)

Engreppsblandare (ej trycksatt) för montering på ½ tums vägganslutning med svängpip 16 cm

CSO: Artikelnummer 1100-04165

CSP 6

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

CXH

CXH (extra tillbehör)

Justerbar handdusch för genomströmningsvärmare, tre lägen justerbar, anti-skala insats, krom. Mått: 22,5 cm längd, duschhuvud Ø 97 mm

CXH: Artikelnummer 0300-0086

FXS 3 (C) radiofjärrkontroll

FXS 3 (C) radiofjärrkontroll (extra tillbehör)

- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - FX 3 radiofjärrkontroll plus FXE 3 (C) Bluetooth-radioadapter i en uppsättning för installation i varmvattenberedaren. Förutom att manövrera apparaten gör radiofjärrkontrollen det möjligt att bekvämt ställa in temperaturen på genomströmningsvärmaren på ett avstånd av ca 10 meter i byggnaden. Säker Bluetooth-radioöverföring, steglös temperaturval via två knappar, två knappar för fasta värden och en LCD-display, magnetiskt väggfäste och batterier (ingår). IP 20. Mått (H × B × D): 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) radiofjärrkontroll: Artikelnummer 3200-34027

FXE 3 (C) Förlängning

FXE 3 (C) Förlängning (extra tillbehör)

- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - Bluetooth-radioadapter för installation i varmvattenberedaren för att ansluta den elektriska varmvattenberedaren till smarttelefonen/surfplattan via appen "Smart Control" eller en CLAGE-fjärrkontroll. Denna förlängning krävs om enheterna ännu inte är utrustade med en FX 3-fjärrkontroll.

FXE 3 (C) Förlängning: Artikelnummer 3200-34026

FXS Next (C)

FXS Next (C) (extra tillbehör)

Bluetooth-fjärrkontroll för elektroniska varmvattenberedare, temperaturval och inställningar via sensortangenter i en intuitiv menynavigering, med e-pappersdisplay, Bluetooth-anslutning för säker dataöverföring mellan radiofjärrkontrollen och varmvattenberedaren, radioadapter FXE 3 för installation i varmvattenberedaren (C-serien) som ingår i leveransen av FXS Next, batterier och magnetiskt väggfäste ingår i leveransen.

FXS Next (C): Artikelnummer 3200-34024
