E-kompakt genomströmningsvärmare
CFX-U

Energieffektivitetsklass A

(Skala: A+ till F)

CFX-U: 11/13,5 kW, 400 V

Tekniska data
Nedladdningar
Tillbehör

Här används CFX-U.

Diskbänk
Tvättställ
Dubbelhandfat

Effektiv och bekväm i ett svep.

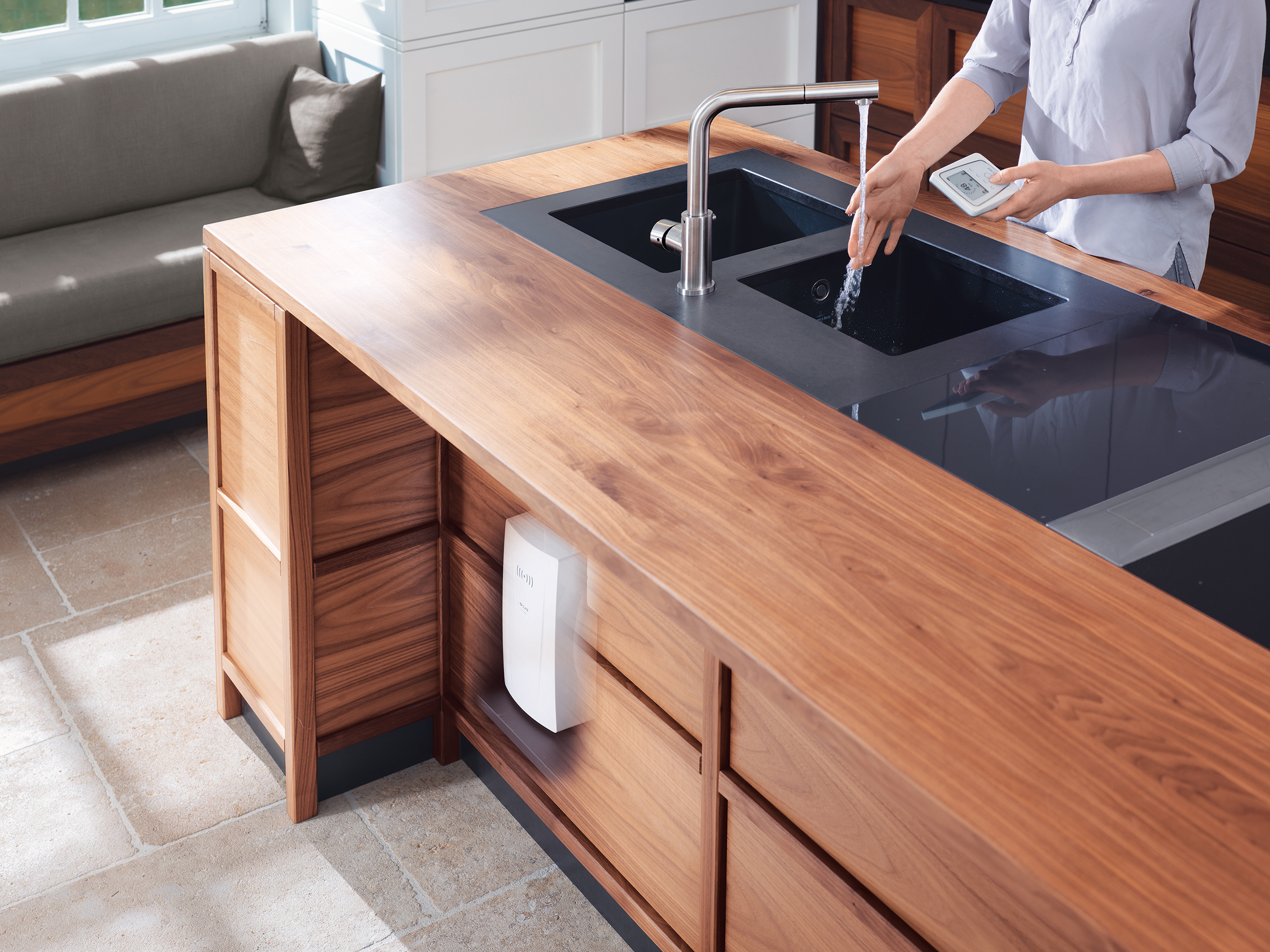

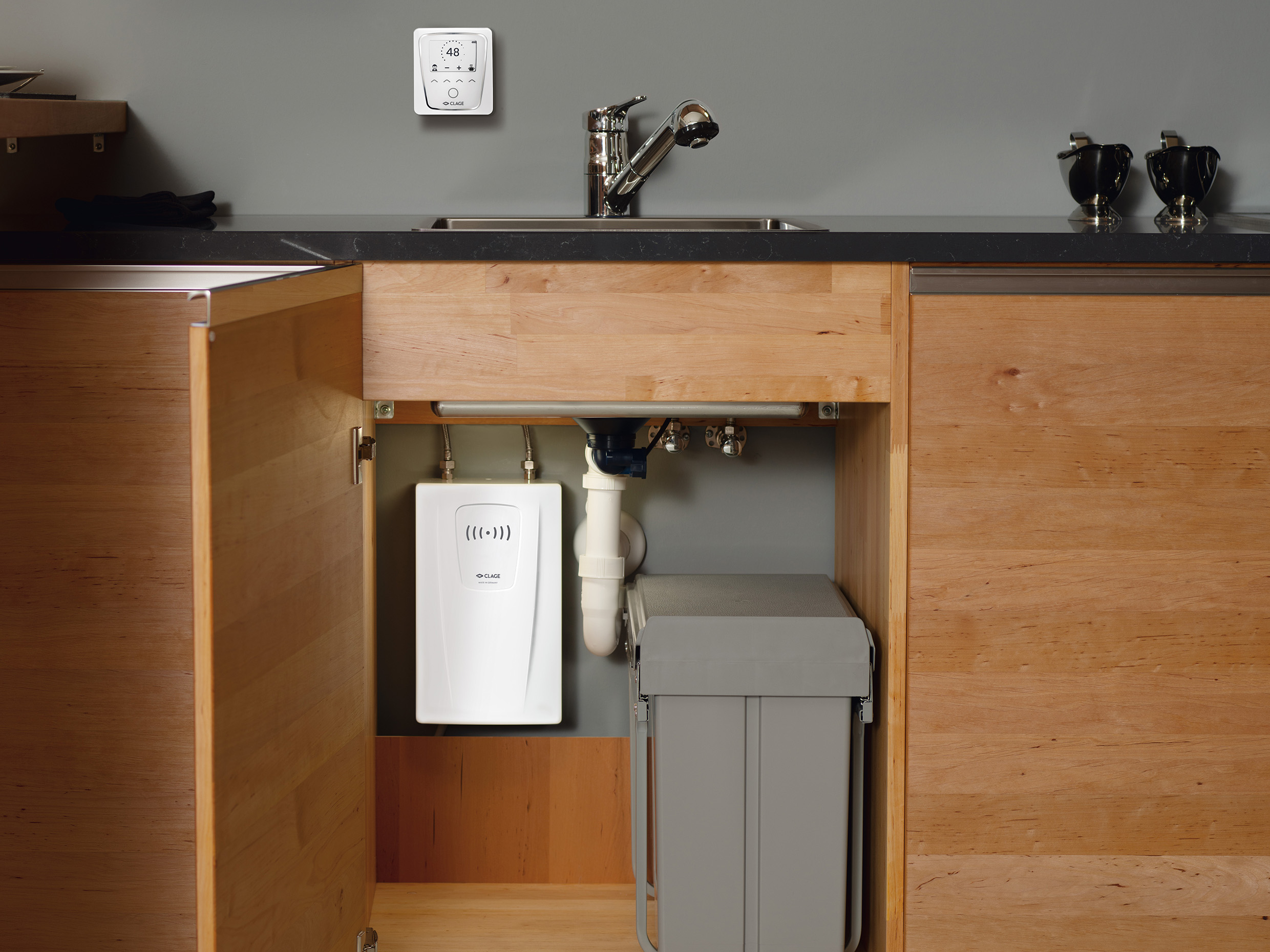

En särskilt smart lösning för energieffektiv varmvattenförsörjning i köksbänken är E-kompakt genomströmningsvärmare CFX-U. Medan den kompakta och platsbesparande enheten är installerad under diskbänken kan temperaturen på den aktuella vattenvärmaren bekvämt styras via fjärrkontrollen. Du kan förinställa den perfekta temperaturen och undvika värmeförluster tack vare blandat vatten.

Awards E-kompakt genomströmningsvärmare CFX-U

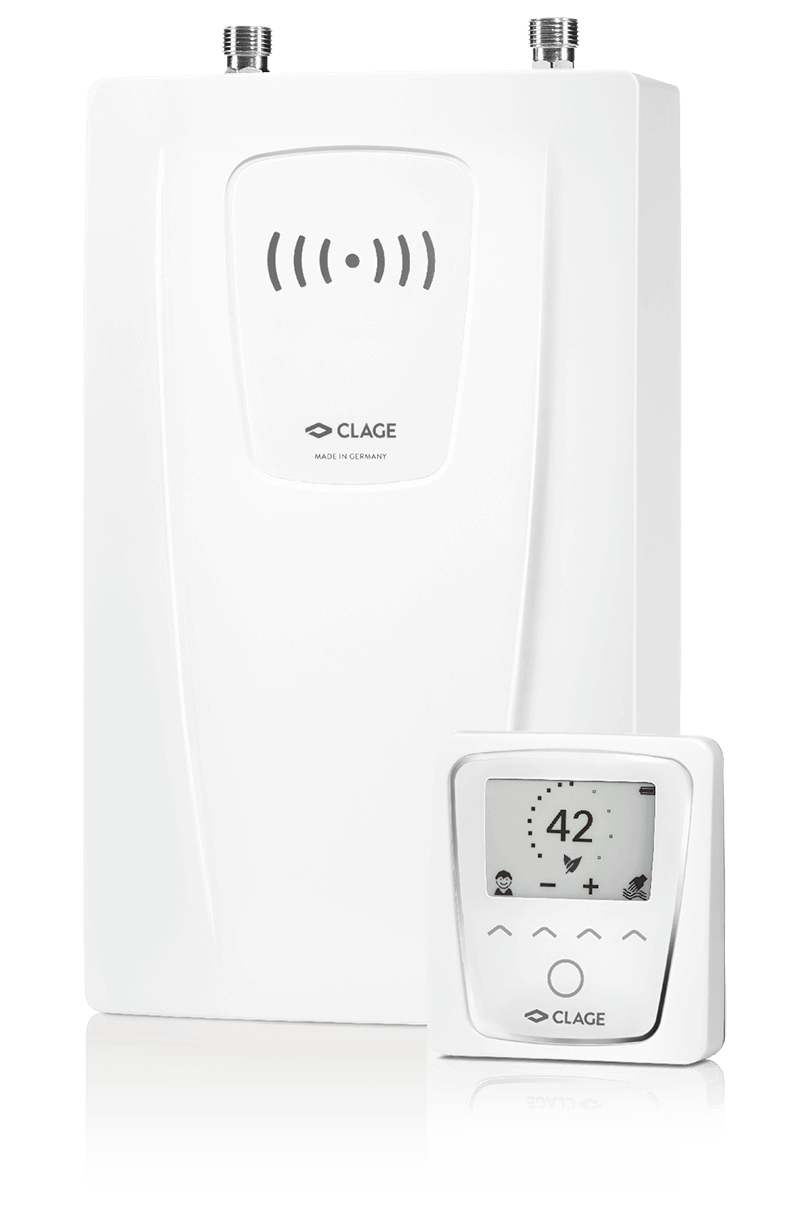

Elektroniskt styrd genomströmningsvärmare med kompakt design och trådlös Bluetooth-fjärrkontroll för installation under diskbänken
Temperaturinställning från 20 °C till 60 °C via tvåvägs trådlös fjärrkontroll
Energiövervakning: Förbrukningsvärdena för el och varmvatten kan visas på fjärrkontrollens display.
In the comfort zone between 35 °C and 43 °C, the temperature can be set in 0.5 degree increments
Det är inte längre nödvändigt att tillsätta kallt vatten
Enkel installation under diskbänken underlättas av små dimensioner och externa ⅜" vattenanslutningar för oventilerad och ventilerad installation
Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC^® upp till apparatens kapacitet
Med multipelströmssystemet MPS^® ställs det maximala effektvärdet vid installationstillfället
Med strömkabel för permanent elektrisk anslutning
Mått (höjd × bredd × djup): 29,4 × 17,7 × 10,4 cm

Tekniska data

Data. Värden. Fakta.



CFX-U

Artikelnummer

Nominellt effektvärde ¹⁾ (varierbart justerbar på grund av MPS) vid 400 V [kW]

Maximalt tillåtet tryck [MPa (bar)]

Vattenanslutningar (gängade anslutningar)

Varmvattenutgång vid & Delta; t = 33 K ²⁾ [l / min]

Switch-on volymflöde [l/min]

Maximal flödeshastighet ³⁾ [l/min]

Matningsspänning [3~ / PE 400 V AC] permanent anslutning

Nominell ström vid 400 V [A]

Erforderlig kabeldiameter [mm²]

Maximal inloppstemperatur [°C]

Förberedd för solfångare ⁴⁾

Skyddsklass

Specifik vattenbeständighet vid 15 °C [Ωcm] ≥

Vikt fylld med vatten [kg], ca.

2400-26513
11,0	13,5
1 (10)	1 (10)
G ⅜"	G ⅜"
4,8	5,8
2	2
5	5

16	20
1,5	2,5
60	60

IP 24	IP 24
1000	1000
2,7	2,7

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)

3) Begränsad flödesmängd för optimal temperaturökning

4) Lämplig för återuppvärmning

Nedladdningar

	Medietyp	Titel	Datum	Storlek
Produktinformationsblad CFX-U-PI-en.pdf 23.12.2021 > ladda ned	Produktinformationsblad	CFX-U-PI-en.pdf	23.12.2021	531 kB > ladda ned
Drift- och installationsmanual CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 > ladda ned	Drift- och installationsmanual	CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	11.04.2022	6,9 MB > ladda ned
		Äldre versioner>
	Drift- och installationsmanual	CX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> ladda ned		> ladda ned
		Andra versioner på begäran
Image-only instructions CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 > ladda ned	Image-only instructions	CX3-400V-Bilderanleitung-Untertisch.pdf	15.09.2021	883 kB > ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned	Säkerhetsinstruktioner	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	483 kB > ladda ned
Energimärkning CFX-U-Energielabel.pdf 13.02.2017 > ladda ned	Energimärkning	CFX-U-Energielabel.pdf	13.02.2017	220 kB > ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 > ladda ned	CE-överensstämmelse	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf	05.11.2021	752 kB > ladda ned

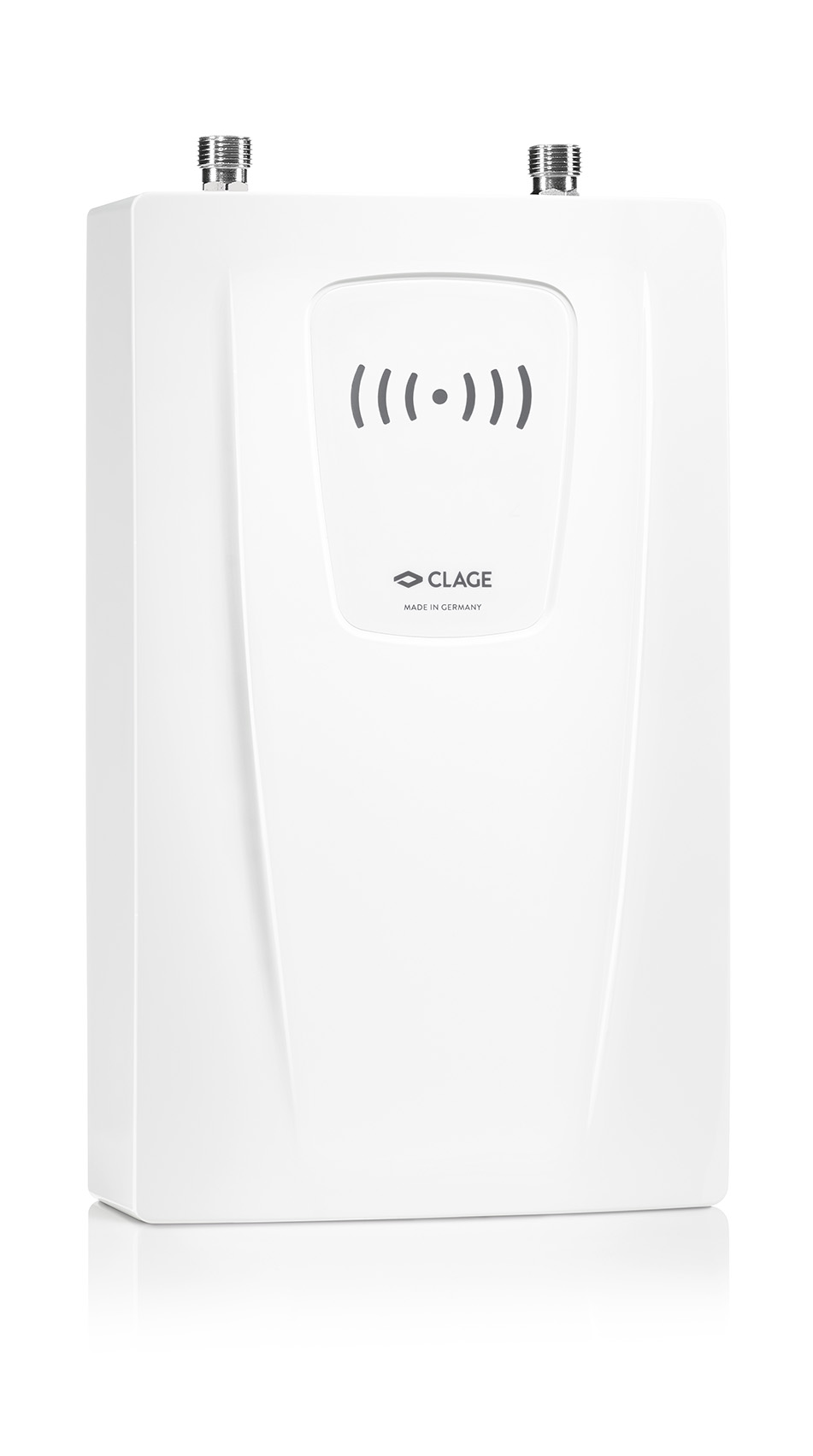

Produktbild CFX-U-CX3-Produktfoto-links.jpg 22.12.2021 > ladda ned	Produktbild	CFX-U-CX3-Produktfoto-links.jpg	22.12.2021	68 kB > ladda ned

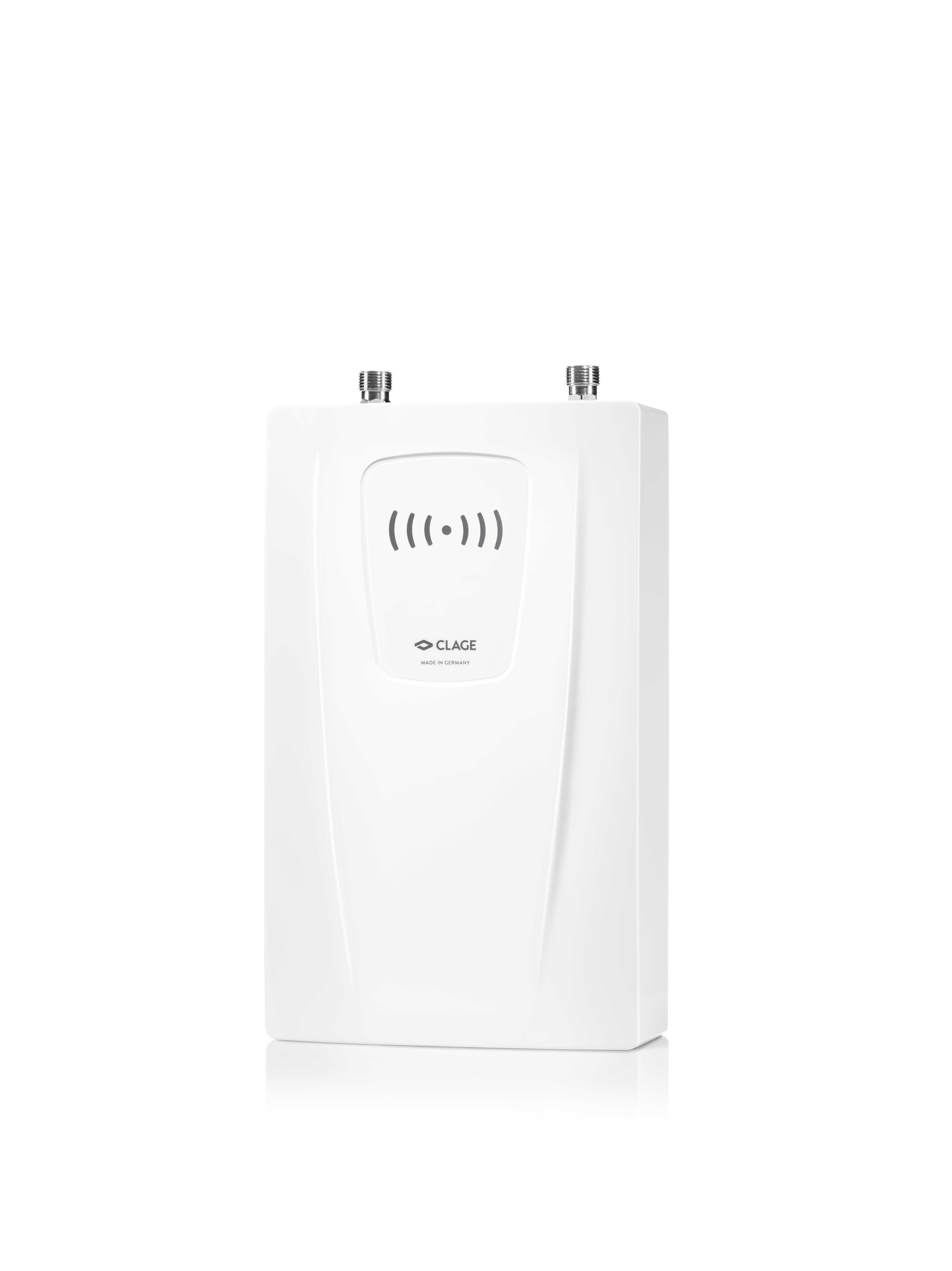

Produktbild CFX-U-CX3-Produktfoto-rechts.jpg 22.12.2021 > ladda ned	Produktbild	CFX-U-CX3-Produktfoto-rechts.jpg	22.12.2021	412 kB > ladda ned

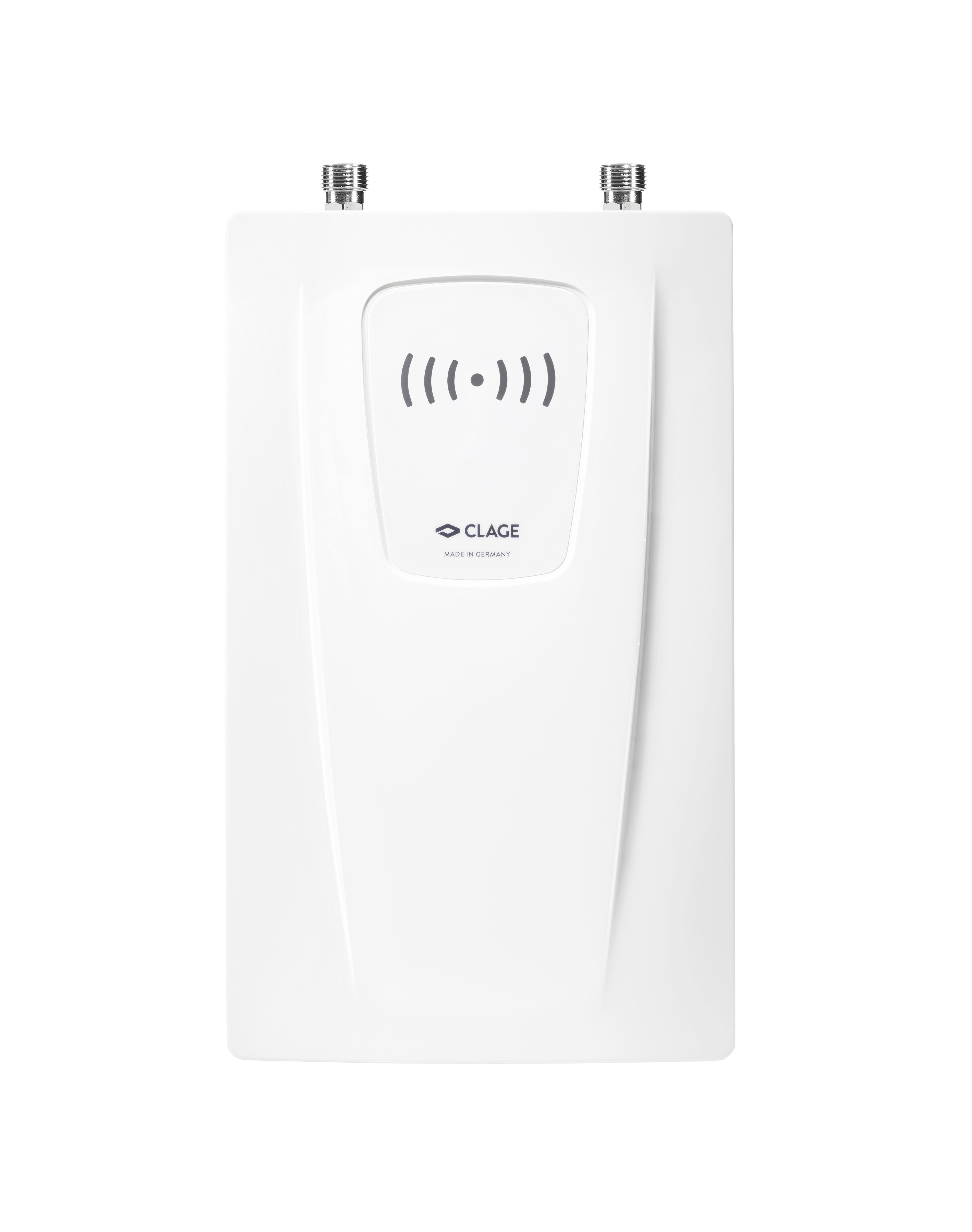

Produktbild CFX-U-CX3-Produktfoto-frontal.jpg 23.12.2021 > ladda ned	Produktbild	CFX-U-CX3-Produktfoto-frontal.jpg	23.12.2021	823 kB > ladda ned

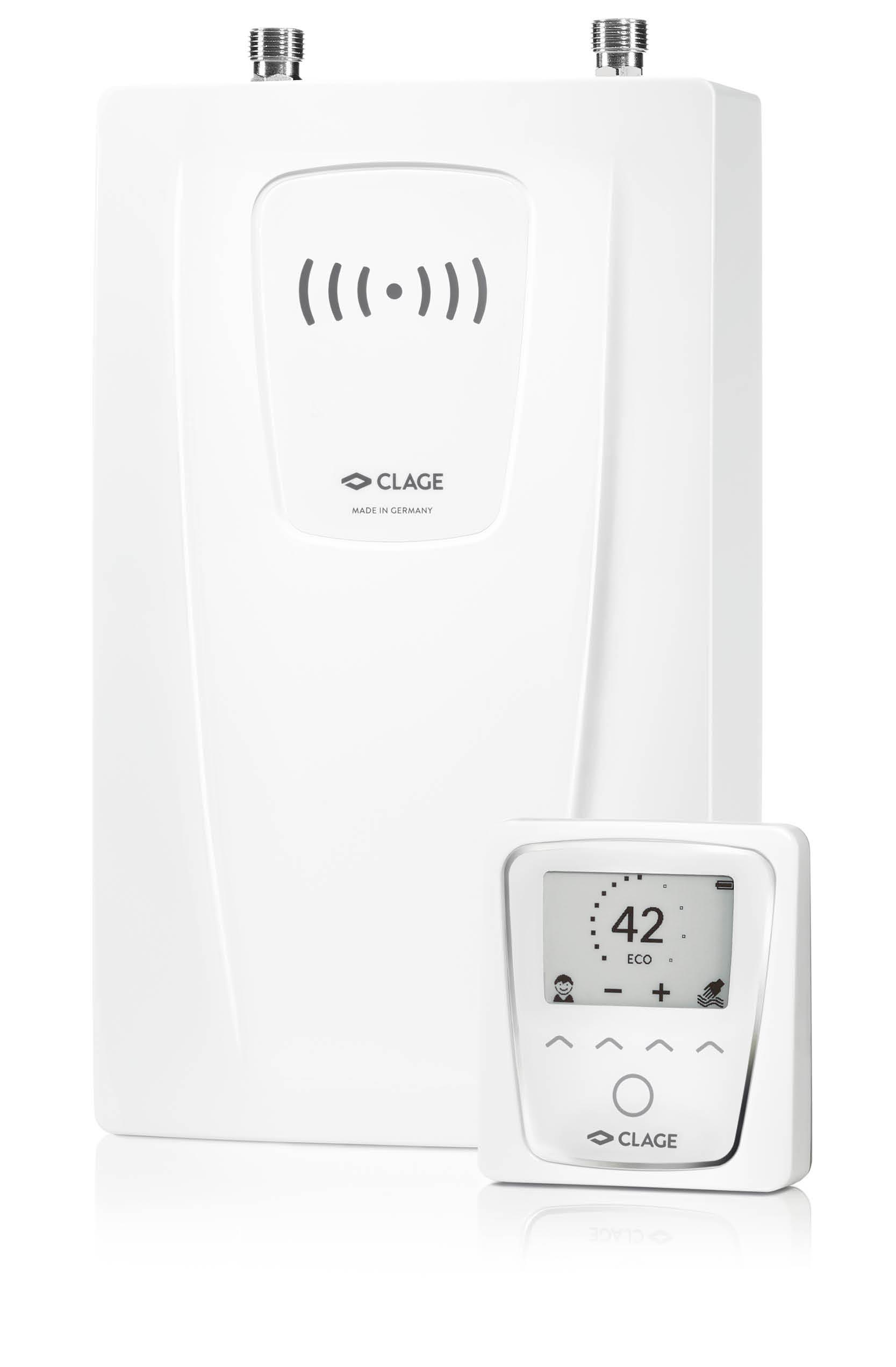

Produktbild CFX-U-CX3-FX-Next-Produktfoto.jpg 18.05.2022 > ladda ned	Produktbild	CFX-U-CX3-FX-Next-Produktfoto.jpg	18.05.2022	67 kB > ladda ned
BIM CX3-CFX-U_BIM.rfa 11.05.2022 > ladda ned	BIM	CX3-CFX-U_BIM.rfa	11.05.2022	1,0 MB > ladda ned
BIM CX3-CFX-U_BIM.ifc 11.05.2022 > ladda ned	BIM	CX3-CFX-U_BIM.ifc	11.05.2022	1,8 MB > ladda ned

Tillbehör

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

EAK (extra tillbehör)

Engreppsblandare med sidovred och svängpip 20 cm

EAK: Artikelnummer 1100-04430

EKE (extra tillbehör)

Automatisk engreppshandtag för diskbänk med sidohandtag och sensorelektronik, temperaturen kan ställas in kontinuerligt via sidohandtaget, aktiverbar hygienspolning (automatisk spolning var 12:e eller 24:e timme), justerbar tid för vattenuppföljning, svängbart röruttag 21 cm, med två flexibla slangar ⅜ tum. Tillbehör BBW eller SNG krävs för strömförsörjning.

EKE: Artikelnummer 1100-04235

BBW (extra tillbehör)

Tillbehör för sensorarmatur för energiförsörjning: Vattentät batterilåda inklusive batteri 6 V litium CRP 2. Kabellängd ca 10 cm, Ø 6 cm

BBW: Artikelnummer 89516

SNG (extra tillbehör)

Tillbehör till givarbeslag EKE för strömförsörjning med nätaggregat 1~ / N / PE 230 V AC / 6 V DC. Kabellängd ca. 70 cm

SNG: Artikelnummer 89484

FX 3 (extra tillbehör)

Ytterligare fjärrkontroll för lämplig temperaturjustering av genomströmningsvärmare på ett avstånd på ca. 10 meter i byggnaden. Säker, Bluetooth®-trådlös överföring, steglöst temperaturval med två tangenter, två fasta värdeknappar och en LCD-skärm, magnetfäste och batterier (medföljer). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX 3: Artikelnummer 3200-34021

LAB (extra tillbehör)

Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm

LAB: Artikelnummer 82260
