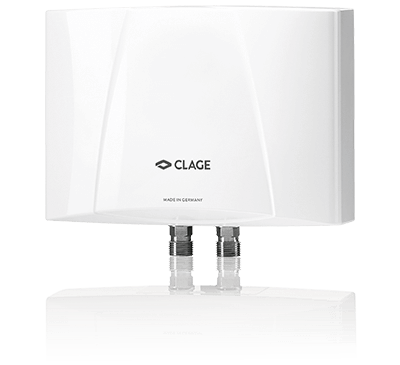

E-mini genomströmningsvärmare, ventilerad (överskänksmodell)
M-O

E-mini genomströmningsvärmare, <nobr>ventilerad (överskänksmodell)</nobr> M-O

Energieffektivitetsklass A

(Skala: A+ till F)

  • M 7-O: 6,5 kW, 400 V

Här används M-O.

  1. Diskho

    Diskho

  2. Handfat <nobr>(t ex i gästtoalett)</nobr>

    Handfat (t ex i gästtoalett)

  3. Sanitära anläggningar i kommersiella byggnader

    Sanitära anläggningar i kommersiella byggnader

  4. Personalkök

    Personalkök

Effektiv flödesteknik.

Den lilla trycklösa M-O genomströmningsvärmaren är idealisk som en energibesparande ersättningsenhet för konventionella små varmvattenberedare med lågtryckanslutningar.

  • Hydrauliskt styrd genomströmningsvärmare (överskänkenhet) i mini-format för energieffektiv försörjning av tvättställ
  • Värmekapaciteten slås på automatiskt så snart vatten strömmar genom enheten
  • Effektiv flödesteknik för optimal vattenstråle med ekonomisk vattenförbrukning
  • IES ® varmvattenuppvärmningssystem med utbytbar värmepatron ger längre livslängd, mindre förkalkning och är effektiv och lätt att underhålla
  • Avtagbar typskyltkåpa för åtkomst till den centrala skyddsskruven och justering av vattenmängden
  • Klar att ansluta (3,5 kW) eller nätsladd (från 4,4 kW), längd: 65 cm
  • Trycklös design, endast lämplig för lågtrycksmedel
  • Jetregulatorinsats för munstyckesanslutning M 22/24
  • Finns även som kompletta uppsättningar med anslutning: M / SMB
  • Mått (höjd × bredd × djup): 13,5 × 18,6 × 8,7 cm

Tekniska data

>

Data. Värden. Fakta.
















E-mini genomströmningsvärmare, <nobr>ventilerad (överskänksmodell)</nobr> M 7-O
Diskho Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Personalkök
M 7-O
Artikelnummer
Nominellt effektvärde vid 400 V [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång Δt = 25 K 1) [l/min]
Switch-on volymflöde [l/min]
Maximalt volymflöde 2) [l/min]
Matningsspänning [2 ~ / PE 400 V AC] permanent anslutning
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
1500-17117
6,5
0 (0)
G ⅜"
3,7
2,4
3,7
16
2,5
20
IP 25
1100
1,5

1) Temperaturökning t.ex. från 15 °C till 40 °C

2) Begränsad flödesmängd för optimal temperaturökning med vattenflödesjustering

Nedladdningar

>

Medietyp Titel Datum Storlek

Produktinformationsblad

M-O-PI-en.pdf

18.10.2018

> ladda ned 		Produktinformationsblad M-O-PI-en.pdf 18.10.2018 495 kB
> ladda ned

Drift- och installationsmanual

MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

29.09.2022

> ladda ned 		Drift- och installationsmanual MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 29.09.2022 8,0 MB
> ladda ned
  Äldre versioner>
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-03-2021.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-07-2019-BUCH-Online.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-10-2018-BUCH-Offset.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-11-2017.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-09-2017.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-06-2016.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-02-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> ladda ned 		Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> ladda ned

Energimärkning

M3-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M3-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M6-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M6-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M7-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M7-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M4-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M4-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

ErP produktdatablad

M3-M7-ErP-ErP-Produktdatenblatt.pdf

09.02.2017

> ladda ned 		ErP produktdatablad M3-M7-ErP-ErP-Produktdatenblatt.pdf 09.02.2017 96 kB
> ladda ned

CE-överensstämmelse

CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf

30.06.2022

> ladda ned 		CE-överensstämmelse CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf 30.06.2022 2,5 MB
> ladda ned

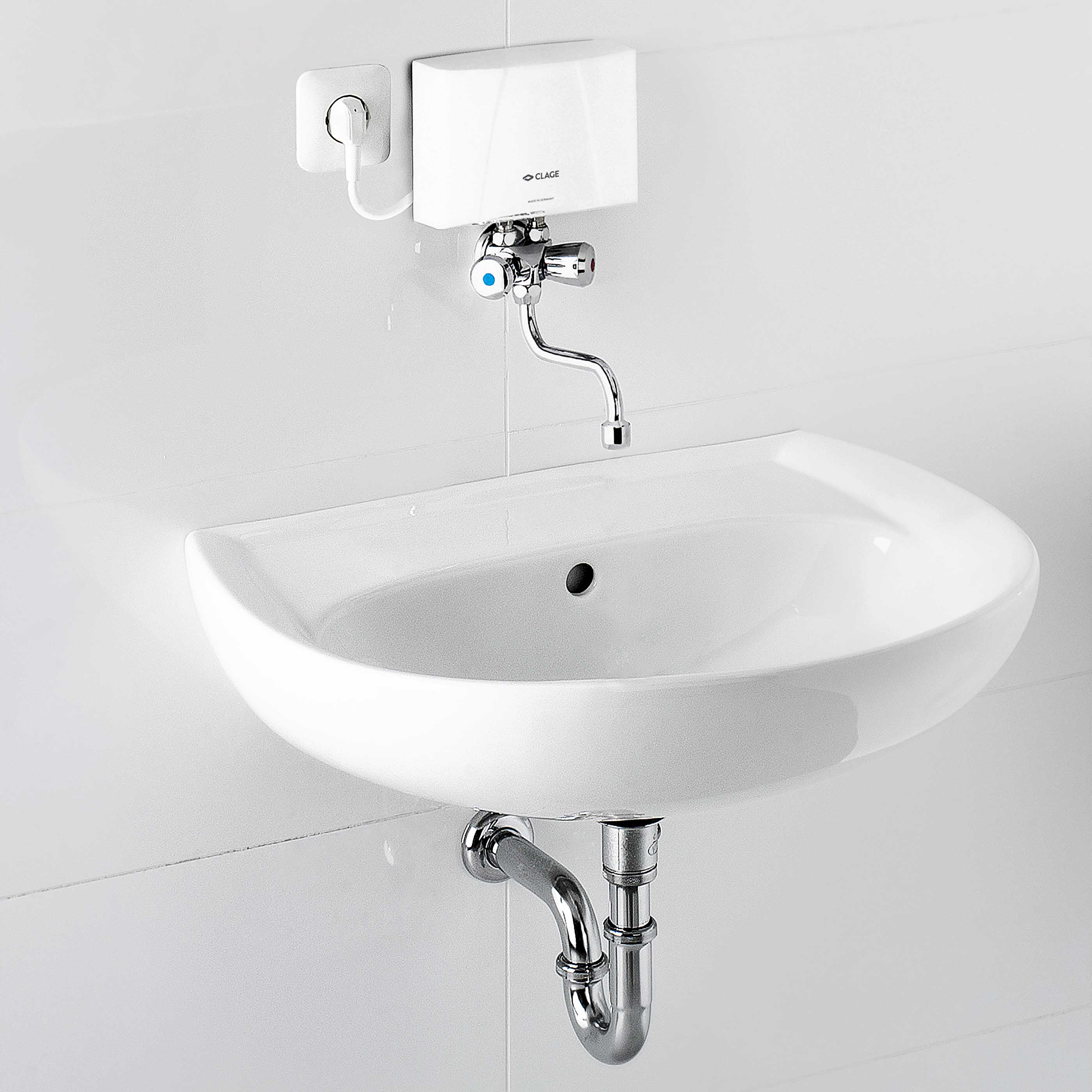

Image photo


09.02.2017

> ladda ned 		Image photo MO-Einsatz-Milieufoto.jpg 09.02.2017 359 kB
> ladda ned

BIM

M3O-002-BIM.rfa

30.04.2018

> ladda ned 		BIM M3O-002-BIM.rfa 30.04.2018 908 kB
> ladda ned

BIM

M4O-002-BIM.rfa

30.04.2018

> ladda ned 		BIM M4O-002-BIM.rfa 30.04.2018 908 kB
> ladda ned

BIM

M6O-002-BIM.rfa

30.04.2018

> ladda ned 		BIM M6O-002-BIM.rfa 30.04.2018 908 kB
> ladda ned

BIM

M7O-002-BIM.rfa

30.04.2018

> ladda ned 		BIM M7O-002-BIM.rfa 30.04.2018 540 kB
> ladda ned

Datanorm

Datanorm.zip

05.02.2021

> ladda ned 		Datanorm Datanorm.zip 05.02.2021 17,0 MB
> ladda ned

GAEB

GAEB.zip

25.11.2020

> ladda ned 		GAEB GAEB.zip 25.11.2020 36 kB
> ladda ned

Tillbehör

>

CSP 3

CSP 3 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. De nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde.  CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

CSP 6

CSP 6 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 3a

CSP 3a (extra tillbehör)

Aerator with chrome tap adapter M 24a (suitable for taps with internal thread at the outlet)

CSP 3a: Artikelnummer 0010-0043

CSP 3i

CSP 3i (extra tillbehör)

Aerator with chrome tap adapter M 22i (suitable for taps with external thread at the outlet)

CSP 3i: Artikelnummer 0010-0042

LS 12

LS 12 (extra tillbehör)

Svängpip 12 cm med skruvanslutning M 22

LS 12: Artikelnummer 0010-0052

LS 20

LS 20 (extra tillbehör)

Svängpip 20 cm med skruvanslutning M 22

LS 20: Artikelnummer 0010-0054

LS 30

LS 30 (extra tillbehör)

Svängpip 30 cm med skruvanslutning M 22

LS 30: Artikelnummer 0010-0055

SMB / LS

SMB / LS (extra tillbehör)

Särskild mixertapp med svängpip 16 cm för tvättställ

SMB / LS: Artikelnummer 1100-04100

SME

SME (extra tillbehör)

Singelhandtag, övertäckt mixertapp med svängpip 16 cm

SME: Artikelnummer 1100-04150

Dina fördelar:

  1. Kostnadsbesparing

    Kostnadsbesparing

  2. Utrymmessparande

    Utrymmessparande

  3. Omedelbart vid rätt temperatur

    Omedelbart vid rätt temperatur

  4. Inga droppande kranar

    Inga droppande kranar

  5. Mer hygien

    Mer hygien

  6. Miljövänlig

    Miljövänlig

Liknande produkter:

E-mini genomströmningsvärmare, ventilerad M
M
hydraulic
M 7: 6,5 kW, 400 V

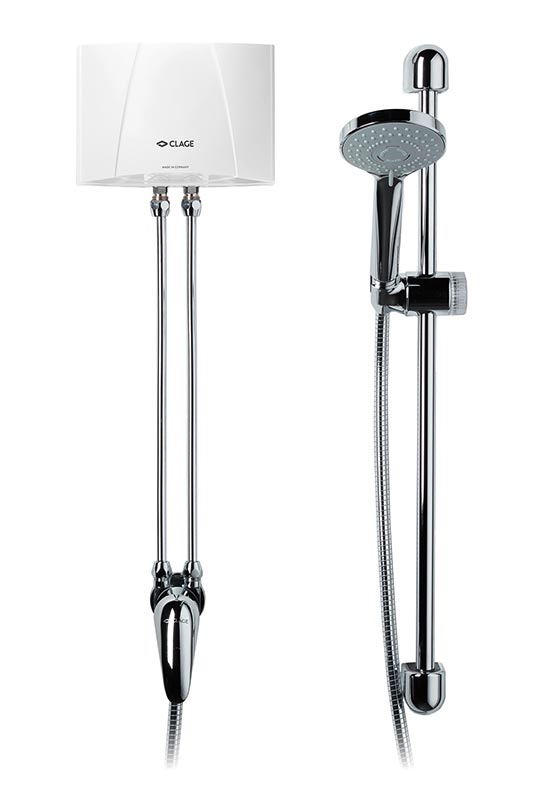

E-mini genomströmningsvärmare med kran MBX Shower
MBX Shower
med duschkran
MBX 7 Shower: 6,5 kW, 400 V

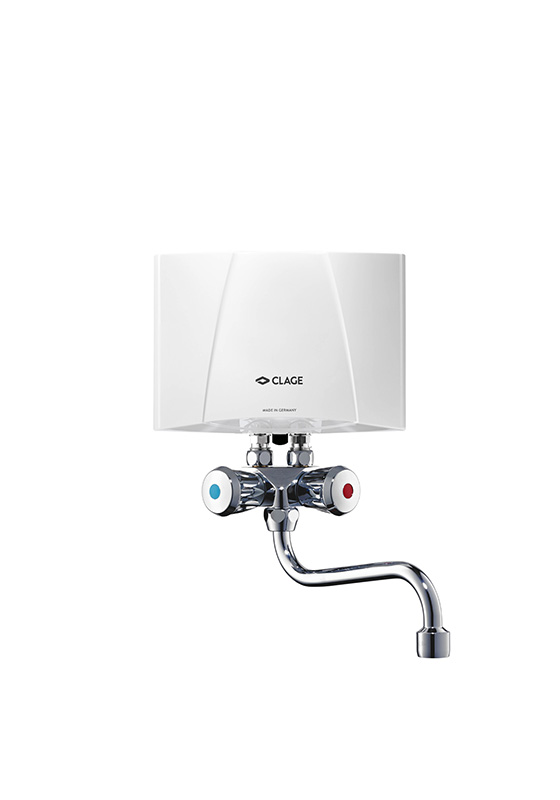

E-mini genomströmningsvärmare med kran M / SMB
