E-mini genomströmningsvärmare med kran
M / SMB

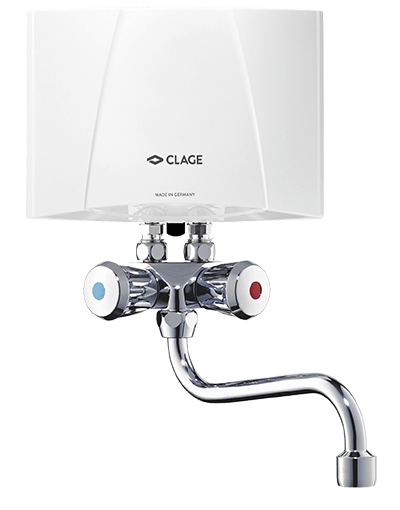

E-mini genomströmningsvärmare med kran M / SMB

Energieffektivitetsklass A

(Skala: A+ till F)

  • M 3 / SMB (E): 3,5 kW, 230 V
  • M 3 / SMB: 3,5 kW, 230 V
    Inkopplingsklar
  • M 4 / SMB: 4,4 kW, 230 V
  • M 7 / SMB: 6,5 kW, 400 V

Här används M / SMB.

  1. Diskho

    Diskho

  2. Handfat <nobr>(t ex i gästtoalett)</nobr>

    Handfat (t ex i gästtoalett)

  3. Sanitära anläggningar i kommersiella byggnader

    Sanitära anläggningar i kommersiella byggnader

  4. Personalkök

    Personalkök

Spar ström även över diskbänken.

Den trycklösa, kompakta genomströmningsvärmaren, levereras som en komplett sats med lämplig specialblandarkran. Monterad över bänk, spar den kompakta enheten mycket energi i viloläge.

  • Hydraulstyrd kompakt genomströmningsvärmare med trycklös specialblandarkran och 16 cm lång svängbar pip för installation över bänk (M3/SMB: RSK nr. 6949081; M7/SMB: RSK nr. 6949082)
  • Full uppvärmningseffekt erhålls automatiskt så fort vatten strömmar genom kranen
  • Ny strömningsteknik med optimal vattenstråle minskar energiförbrukningen med upp till 85% jämfört med konventionella vattenvärmare
  • Effektiv och underhållsfri blanktråds-värmesystem IES® med utbytbar värmepatron
  • Enkel installation med specilblandarkran och nätkabel (M3 / SMB med stickkontakt)
  • Mått (höjd x bredd x djup): 13,5 × 18,6 × 8,7 cm

Tekniska data

>

Data. Värden. Fakta.























E-mini genomströmningsvärmare med kran M 3 / SMB (E) E-mini genomströmningsvärmare med kran M 3 / SMB E-mini genomströmningsvärmare med kran M 4 / SMB E-mini genomströmningsvärmare med kran M 7 / SMB
Diskho Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Diskho Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Diskho Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Diskho Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Personalkök
M 3 / SMB (E) M 3 / SMB M 4 / SMB M 7 / SMB
Artikelnummer
Nominellt effektvärde vid 230 V [kW]
Nominellt effektvärde vid 400 V [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Kranvattenanslutningar (gängade anslutningar)
Varmvattenutgång Δt = 25 K 1) [l/min]
Switch-on volymflöde [l/min]
Maximalt volymflöde 2) [l/min]
Matningsspänning [1 ~ / N / PE 230 V AC] med stickkontakt: Schuko Typ-F (CEE 7/7)
Matningsspänning [1~ / N / PE 230 V AC] permanent anslutning 3)
Matningsspänning [1~ / N / PE 230 V AC] permanent anslutning
Matningsspänning [2 ~ / PE 400 V AC] permanent anslutning
Nominell ström vid 230 V [A]
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
Pour la France
1500-171032 1500-17103 1500-17104 1500-17107
3,5 3,5 4,4
6,5
0 (0) 0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜" G ⅜"
G ½" G ½" G ½" G ½"
2,0 2,0 2,5 3,7
1,3 1,3 1,8 2,4
2,0 2,0 2,5 3,7




15 15 19
16
1,5 1,5 2,5 2,5
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5

1) Temperaturökning t.ex. från 15 °C till 40 °C

2) Begränsad flödesmängd för optimal temperaturökning med vattenflödesjustering

3) Mandatory in France. Also available with plug (Schuko Typ-F (CEE 7/7)).

Nedladdningar

>

Medietyp Titel Datum Storlek

Produktinformationsblad

MSMB-PI-en.pdf

18.10.2018

> ladda ned 		Produktinformationsblad MSMB-PI-en.pdf 18.10.2018 445 kB
> ladda ned

Drift- och installationsmanual

MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

29.09.2022

> ladda ned 		Drift- och installationsmanual MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 29.09.2022 8,0 MB
> ladda ned
  Äldre versioner>
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-03-2021.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-07-2019-BUCH-Online.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-10-2018-BUCH-Offset.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-11-2017.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-09-2017.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-cs-sk-sv-pt-06-2016.pdf> ladda ned> ladda ned
 Drift- och installationsmanualMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-02-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> ladda ned 		Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> ladda ned

Energimärkning

M3-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M3-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M7-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M7-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M4-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning M4-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

ErP produktdatablad

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> ladda ned 		ErP produktdatablad M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> ladda ned

CE-överensstämmelse

CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf

30.06.2022

> ladda ned 		CE-överensstämmelse CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf 30.06.2022 2,5 MB
> ladda ned

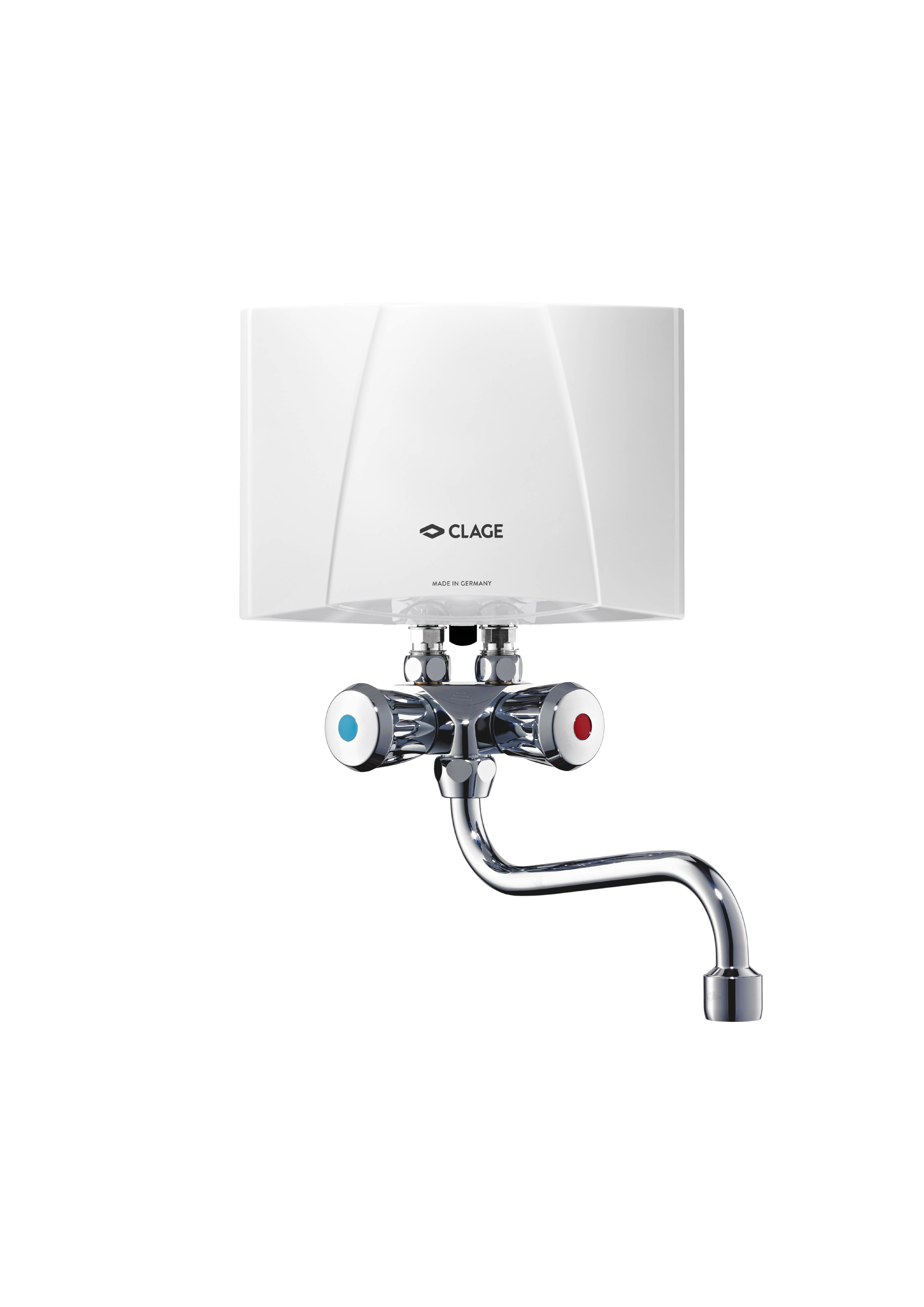

Produktbild


11.05.2017

> ladda ned 		Produktbild M_SMB_frontal-HighRes.jpg 11.05.2017 537 kB
> ladda ned

BIM

M3-MBH-SMB-BIM.ifc

12.12.2023

> ladda ned 		BIM M3-MBH-SMB-BIM.ifc 12.12.2023 4,7 MB
> ladda ned

BIM

M3-MBH-SMB-BIM.rfa

12.12.2023

> ladda ned 		BIM M3-MBH-SMB-BIM.rfa 12.12.2023 1,4 MB
> ladda ned

Datanorm

Datanorm.zip

05.02.2021

> ladda ned 		Datanorm Datanorm.zip 05.02.2021 17,0 MB
> ladda ned

GAEB

GAEB.zip

25.11.2020

> ladda ned 		GAEB GAEB.zip 25.11.2020 36 kB
> ladda ned

Tillbehör

>

CSP 3

CSP 3 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. De nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde.  CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

CSP 6

CSP 6 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

LS 12

LS 12 (extra tillbehör)

Svängpip 12 cm med skruvanslutning M 22

LS 12: Artikelnummer 0010-0052

LS 20

LS 20 (extra tillbehör)

Svängpip 20 cm med skruvanslutning M 22

LS 20: Artikelnummer 0010-0054

LS 30

LS 30 (extra tillbehör)

Svängpip 30 cm med skruvanslutning M 22

LS 30: Artikelnummer 0010-0055

Dina fördelar:

  1. Kostnadsbesparing

    Kostnadsbesparing

  2. Utrymmessparande

    Utrymmessparande

  3. Omedelbart vid rätt temperatur

    Omedelbart vid rätt temperatur

  4. Inga droppande kranar

    Inga droppande kranar

  5. Mer hygien

    Mer hygien

  6. Miljövänlig

    Miljövänlig

Liknande produkter:

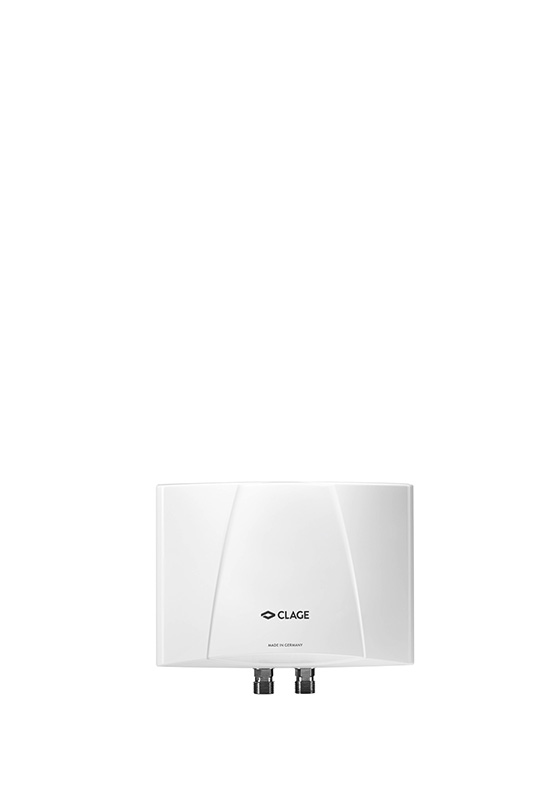

E-mini genomströmningsvärmare, ventilerad (överskänksmodell) M-O
