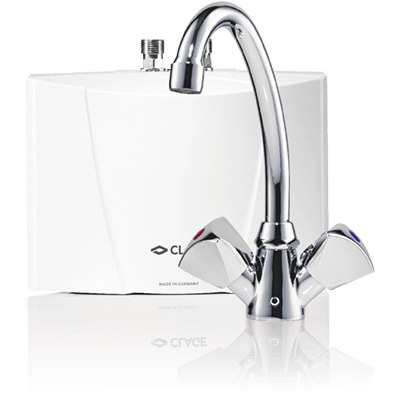

E-mini genomströmningsvärmare med kran
M / SNM

Energieffektivitetsklass A

(Skala: A+ till F)

M 3 / SNM (E): 3,5 kW, 230 V

Här används M / SNM.

Handfat (t ex i gästtoalett)
Sanitära anläggningar i kommersiella byggnader

Satser för under och över.

Den trycklösa, kompakta genomströmningsvärmaren levereras som en komplett sats med lämplig tvågrepps-blandarkran. Kostnadseffektiv och snabbinstallerad, spar aggregatet in mycket energi i viloläge vid varje handfat.

Hydraulstyrd kompakt genomströmningsvärmare med trycklös tvågrepps-blandarkran för installation under bänk (RSK nr. 6949083)
Full uppvärmningseffekt erhålls automatiskt så fort vatten strömmar genom kranen
Ny strömningsteknik med optimal vattenstråle med ekonomisk vattenförbrukning
Effektiv och underhållsfri blanktråds-värmesystem IES^® med utbytbar värmepatron
Enkel installation med elastisk stålslang G ⅜" × 50 cm och nätkabel med stickkontakt
Standard tvågrepps-blandarkran med rörutlopp och kedjeögla
Mått (höjd × bredd × djup): 13,5 x 18,6 x 8,7 cm

Tekniska data

Data. Värden. Fakta.

E-mini genomströmningsvärmare med kran M 3 / SNM (E)

Handfat <nobr>(t ex i gästtoalett)</nobr>

Sanitära anläggningar i kommersiella byggnader

M 3 / SNM (E)

Artikelnummer

Nominellt effektvärde vid 230 V [kW]

Maximalt tillåtet tryck [MPa (bar)]

Vattenanslutningar (gängade anslutningar)

Varmvattenutgång Δt = 25 K ¹⁾ [l/min]

Switch-on volymflöde [l/min]

Maximalt volymflöde ²⁾ [l/min]

Matningsspänning [1~ / N / PE 230 V AC] permanent anslutning ³⁾

Nominell ström vid 230 V [A]

Erforderlig kabeldiameter [mm²]

Maximal inloppstemperatur [°C]

Skyddsklass

Specifik vattenbeständighet vid 15 °C [Ωcm] ≥

Vikt fylld med vatten [kg], ca.

Pour la France
1500-172032
3,5
0 (0)
G ⅜"
2,0
1,3
2,0

15
1,5
20
IP 25
1100
1,5

1) Temperaturökning t.ex. från 15 °C till 40 °C

2) Begränsad flödesmängd för optimal temperaturökning med vattenflödesjustering

3) Mandatory in France. Also available with plug (Schuko Typ-F (CEE 7/7)).

Nedladdningar

	Medietyp	Titel	Datum	Storlek
Produktinformationsblad MSNM-PI-en.pdf 18.10.2018 > ladda ned	Produktinformationsblad	MSNM-PI-en.pdf	18.10.2018	461 kB > ladda ned
Drift- och installationsmanual M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 21.09.2022 > ladda ned	Drift- och installationsmanual	M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf	21.09.2022	6,8 MB > ladda ned
		Äldre versioner>
	Drift- och installationsmanual	M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-10-2018.pdf> ladda ned		> ladda ned
	Drift- och installationsmanual	M-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> ladda ned		> ladda ned
		Andra versioner på begäran
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned	Säkerhetsinstruktioner	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	483 kB > ladda ned
Energimärkning M3-Energielabel.pdf 06.09.2017 > ladda ned	Energimärkning	M3-Energielabel.pdf	06.09.2017	220 kB > ladda ned
ErP produktdatablad M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 > ladda ned	ErP produktdatablad	M3-M7-ErP-ErP-Produktdatenblatt.pdf	13.02.2017	96 kB > ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf 30.06.2022 > ladda ned	CE-överensstämmelse	CE-Konformitaetserklaerung-nach-RoHS3-M-2022-06.pdf	30.06.2022	2,5 MB > ladda ned

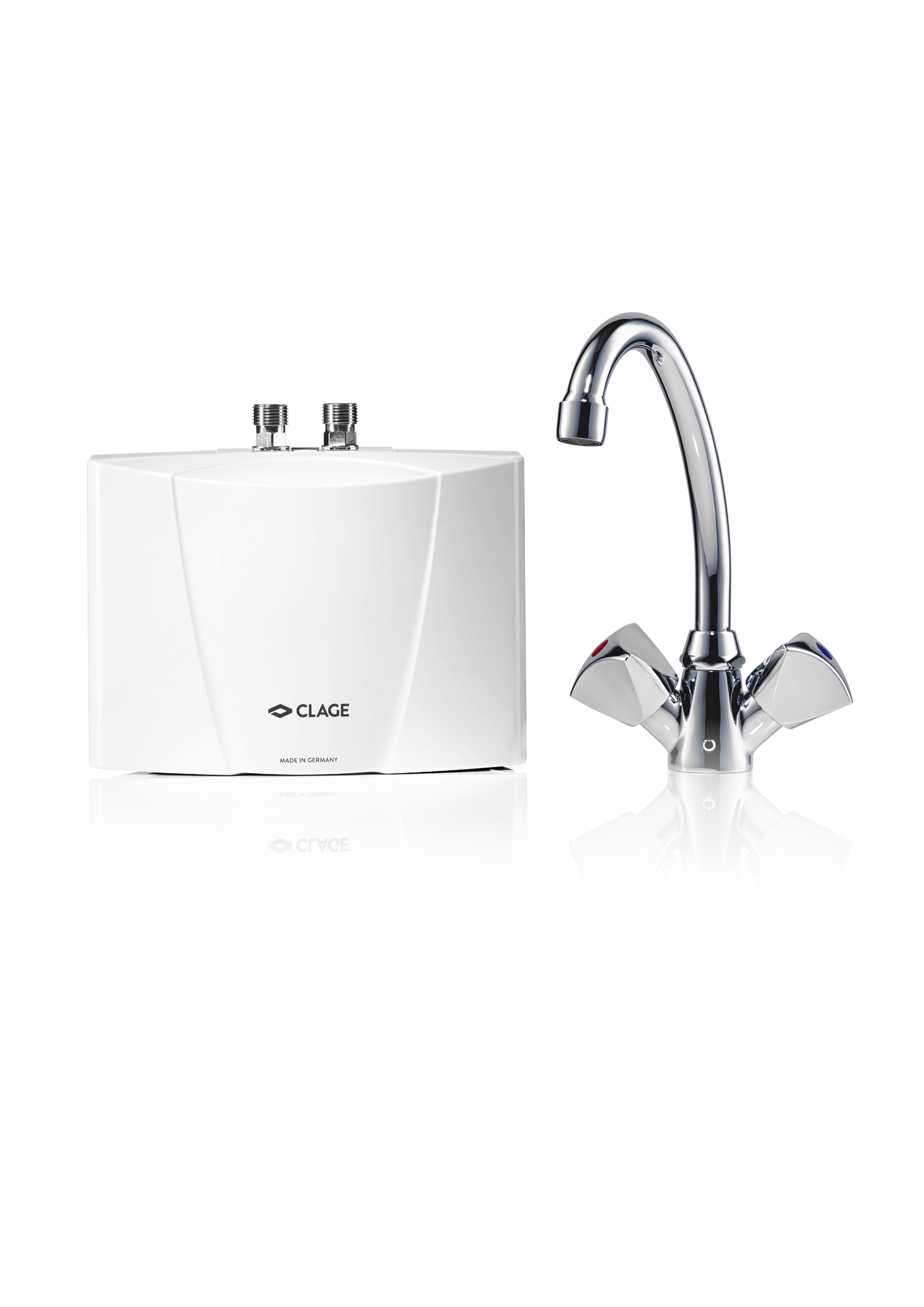

Produktbild M_SNM_frontal-HighRes.jpg 11.05.2017 > ladda ned	Produktbild	M_SNM_frontal-HighRes.jpg	11.05.2017	623 kB > ladda ned

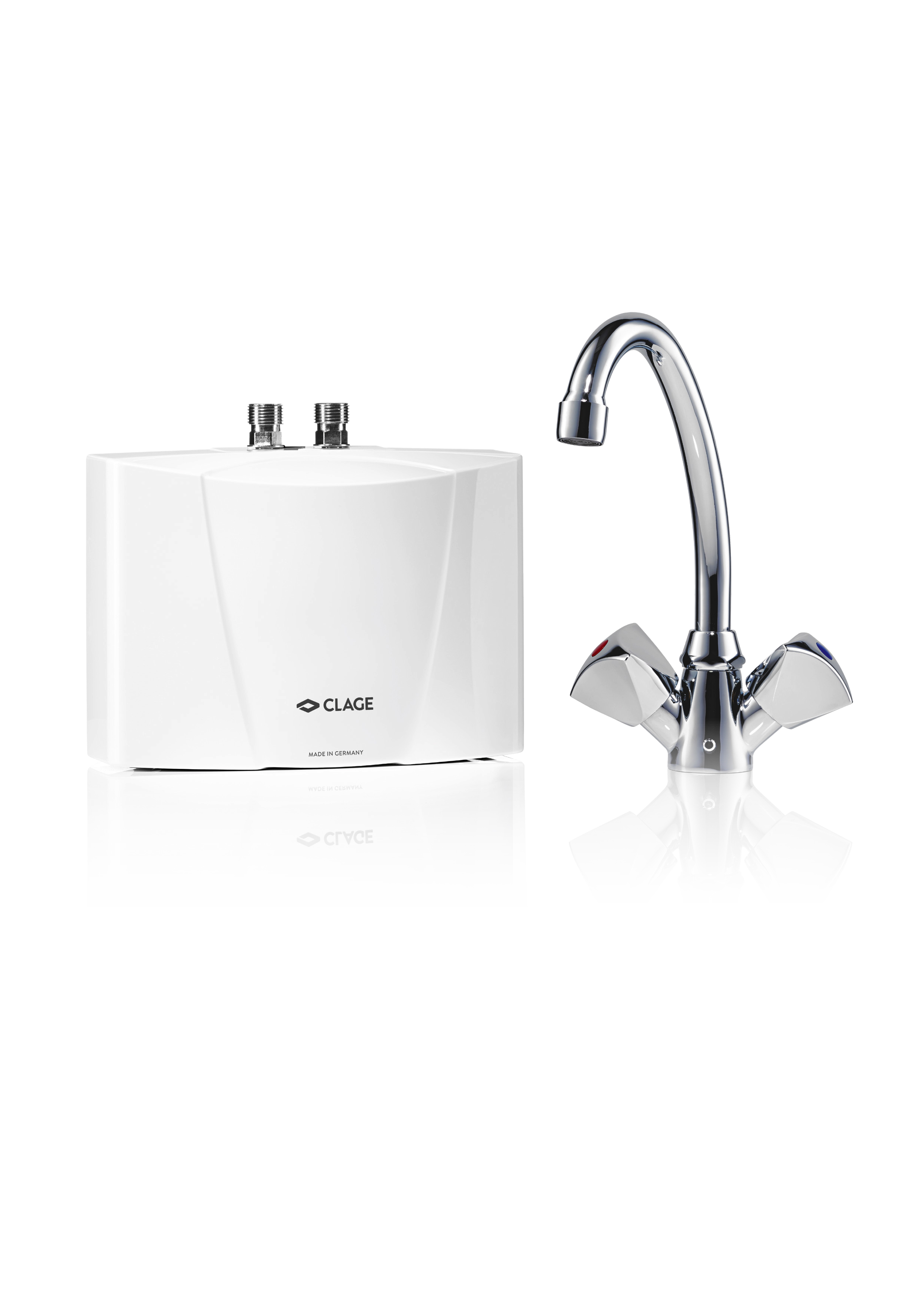

Produktbild M_SNM_links-HighRes.jpg 11.05.2017 > ladda ned	Produktbild	M_SNM_links-HighRes.jpg	11.05.2017	623 kB > ladda ned

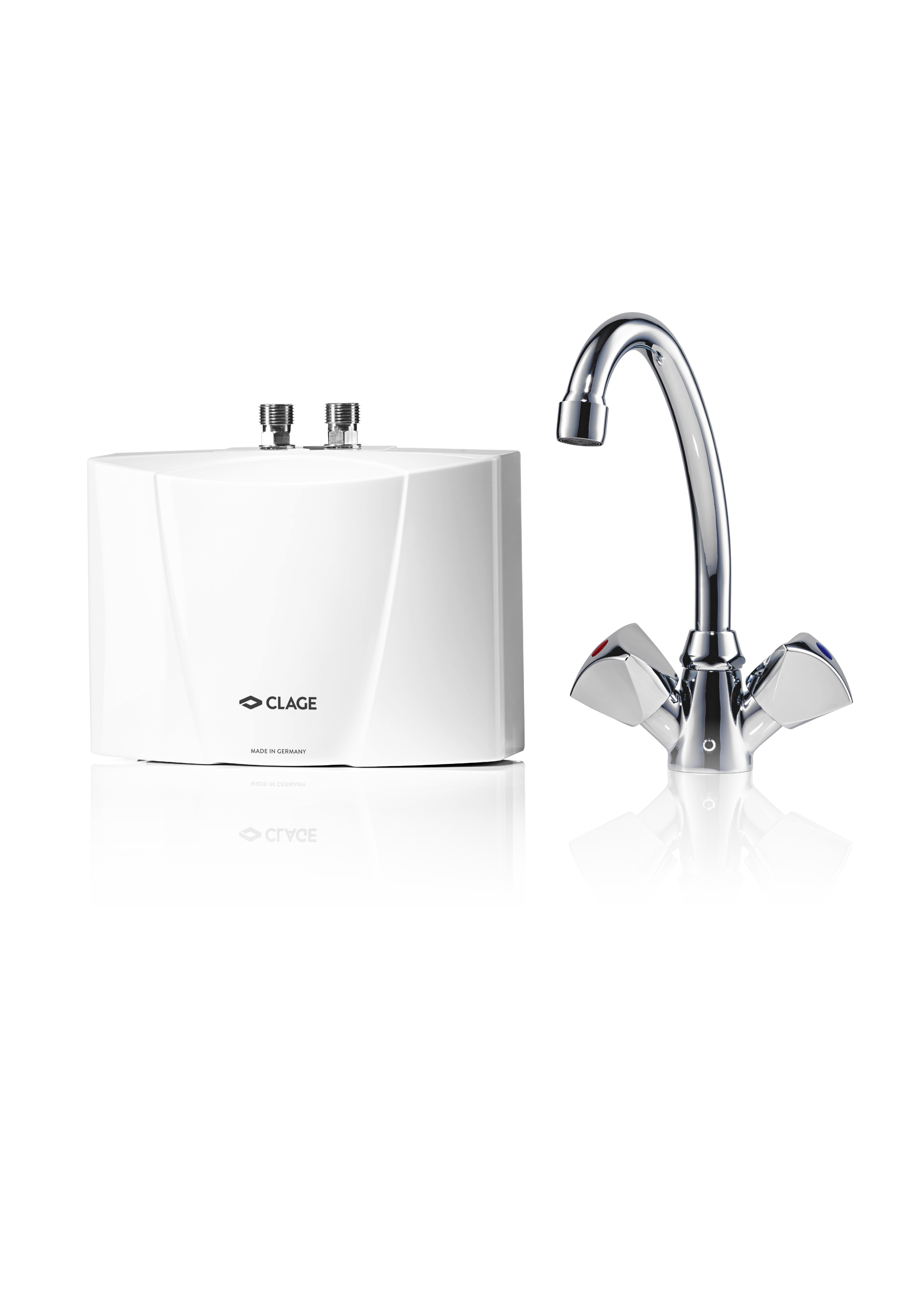

Produktbild M_SNM_rechts-HighRes.jpg 11.05.2017 > ladda ned	Produktbild	M_SNM_rechts-HighRes.jpg	11.05.2017	626 kB > ladda ned
Datanorm Datanorm.zip 05.02.2021 > ladda ned	Datanorm	Datanorm.zip	05.02.2021	17,0 MB > ladda ned
GAEB GAEB.zip 25.11.2020 > ladda ned	GAEB	GAEB.zip	25.11.2020	36 kB > ladda ned

Tillbehör

CSP 3 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. De nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421
