E-komfort genomströmningsvärmare
DBX

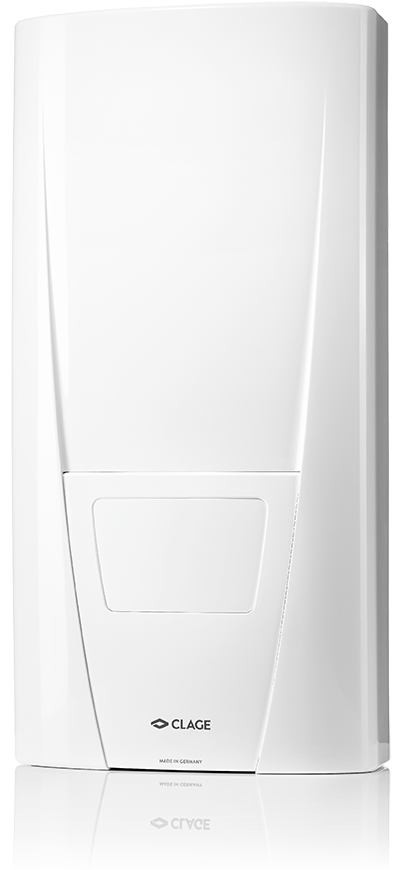

E-komfort genomströmningsvärmare  DBX

Energieffektivitetsklass A

(Skala: A+ till F)

  • DBX 18: 18 kW, 400 V
  • DBX 21: 21 kW, 400 V
  • DBX 24: 24 kW, 400 V
  • DBX 27: 27 kW, 400 V

Här används DBX.

  1. Handfat

    Handfat

  2. Dusch

    Dusch

  3. Badkar

    Badkar

  4. Diskbänk

    Diskbänk

Det kostnadseffektiva alternativet.

Basenheten i vår serie av genomströmningsvärmare kommer utan några användarkontroller. Därför är DBX överraskande prisvärd.

  • Elektroniskt styrd basgenomströmningsvärmare utan användarinställningar
  • Automatisk värmejustering baserad på flödes- och inloppstemperaturen, utgångstemperaturen är fabriksinställd till 50 ° C (inställbar internt)
  • Elektroniskt säkerhetssystem med temperatur och tryckavstängning
  • Mått (höjd × bredd × djup): 46,6 × 23,0 × 9,7 cm

Tekniska data

>

Data. Värden. Fakta.
















E-komfort genomströmningsvärmare  DBX 18 E-komfort genomströmningsvärmare  DBX 21 E-komfort genomströmningsvärmare  DBX 24 E-komfort genomströmningsvärmare  DBX 27
Handfat Dusch Badkar Diskbänk Handfat Dusch Badkar Diskbänk Handfat Dusch Badkar Diskbänk Handfat Dusch Badkar Diskbänk
DBX 18 DBX 21 DBX 24 DBX 27
Artikelnummer
Nominellt effektvärde [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 28 K 1) [l/min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 2) [l/min]
Matningsspänning [3 ~ / PE 400 V AC] permanent anslutning
Nominell ström [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
3200-34118 3200-34121 3200-34124 3200-34127
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
2,5 2,5 2,5 2,5
7,0 8,0 8,0 9,0
26 30 35 39
4,0 4,0 6,0 6,0
30 30 30 30
IP 25 IP 25 IP 25 IP 25
1300 1300 1300 1300
3,7 3,7 3,7 3,7

1) Temperaturökning t.ex. från 12° C till 40° C, blandat vatten

2) Begränsad flödesmängd för optimal temperaturökning

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

DBX-pi-en.pdf

18.10.2018

> ladda ned
Produktinformationsblad DBX-pi-en.pdf 18.10.2018 481 kB
> ladda ned

Bruksanvisningar

DBX-GA-de-en-fr-nl.pdf

19.05.2020

> ladda ned
Bruksanvisningar DBX-GA-de-en-fr-nl.pdf 19.05.2020 266 kB
> ladda ned
  Äldre versioner>
 BruksanvisningarDBX-v2.3-GA-de-en-fr-nl-09-2018.pdf> ladda ned> ladda ned
 BruksanvisningarDBX-GA-de-en-fr-nl-08-2018-Offset.pdf> ladda ned> ladda ned
 BruksanvisningarDBX-GA-de-en-fr-nl-02-2016.pdf> ladda ned> ladda ned
 BruksanvisningarDBX-GA-de-en-01-2016.pdf> ladda ned> ladda ned
 BruksanvisningarDBX-GA-de-en-03-2015-v2.2.pdf> ladda ned> ladda ned
 BruksanvisningarDBX-GA-de-en-02-2015-v2.2.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationsmanualer

DBX-MA-de-en-fr-nl.pdf

26.09.2018

> ladda ned
Installationsmanualer DBX-MA-de-en-fr-nl.pdf 26.09.2018 2,7 MB
> ladda ned
  Äldre versioner>
 InstallationsmanualerDBX-MA-de-en-fr-nl-08-2018-Offset.pdf> ladda ned> ladda ned
 InstallationsmanualerDBX-MA-de-en-fr-nl-02-2016.pdf> ladda ned> ladda ned
 InstallationsmanualerDBX-MA-de-en-01-2016.pdf> ladda ned> ladda ned
 InstallationsmanualerDBX-MA-de-en-03-2015-v2.2.pdf> ladda ned> ladda ned
 InstallationsmanualerDBX-MA-de-en-02-2015-v2.2.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationstillbehör

DX2-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

03.04.2018

> ladda ned
Installationstillbehör DX2-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 03.04.2018 240 kB
> ladda ned

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

DBX21-Energielabel.pdf

27.06.2019

> ladda ned
Energimärkning DBX21-Energielabel.pdf 27.06.2019 270 kB
> ladda ned

Energimärkning

DBX27-Energielabel.pdf

14.02.2017

> ladda ned
Energimärkning DBX27-Energielabel.pdf 14.02.2017 270 kB
> ladda ned

Energimärkning

DBX18-Energielabel.pdf

14.02.2017

> ladda ned
Energimärkning DBX18-Energielabel.pdf 14.02.2017 270 kB
> ladda ned

Energimärkning

DBX24-Energielabel.pdf

26.06.2019

> ladda ned
Energimärkning DBX24-Energielabel.pdf 26.06.2019 270 kB
> ladda ned

ErP produktdatablad

DBX18-DBX21-DBX24-DBX27-ErP-Produktdatenblatt.pdf

14.02.2017

> ladda ned
ErP produktdatablad DBX18-DBX21-DBX24-DBX27-ErP-Produktdatenblatt.pdf 14.02.2017 96 kB
> ladda ned

CE-överensstämmelse

DSX-Touch-DSX-DEX-DEX12-DCX-DCX13-DBX-DLX-DSX-Twin-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned
CE-överensstämmelse DSX-Touch-DSX-DEX-DEX12-DCX-DCX13-DBX-DLX-DSX-Twin-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 164 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

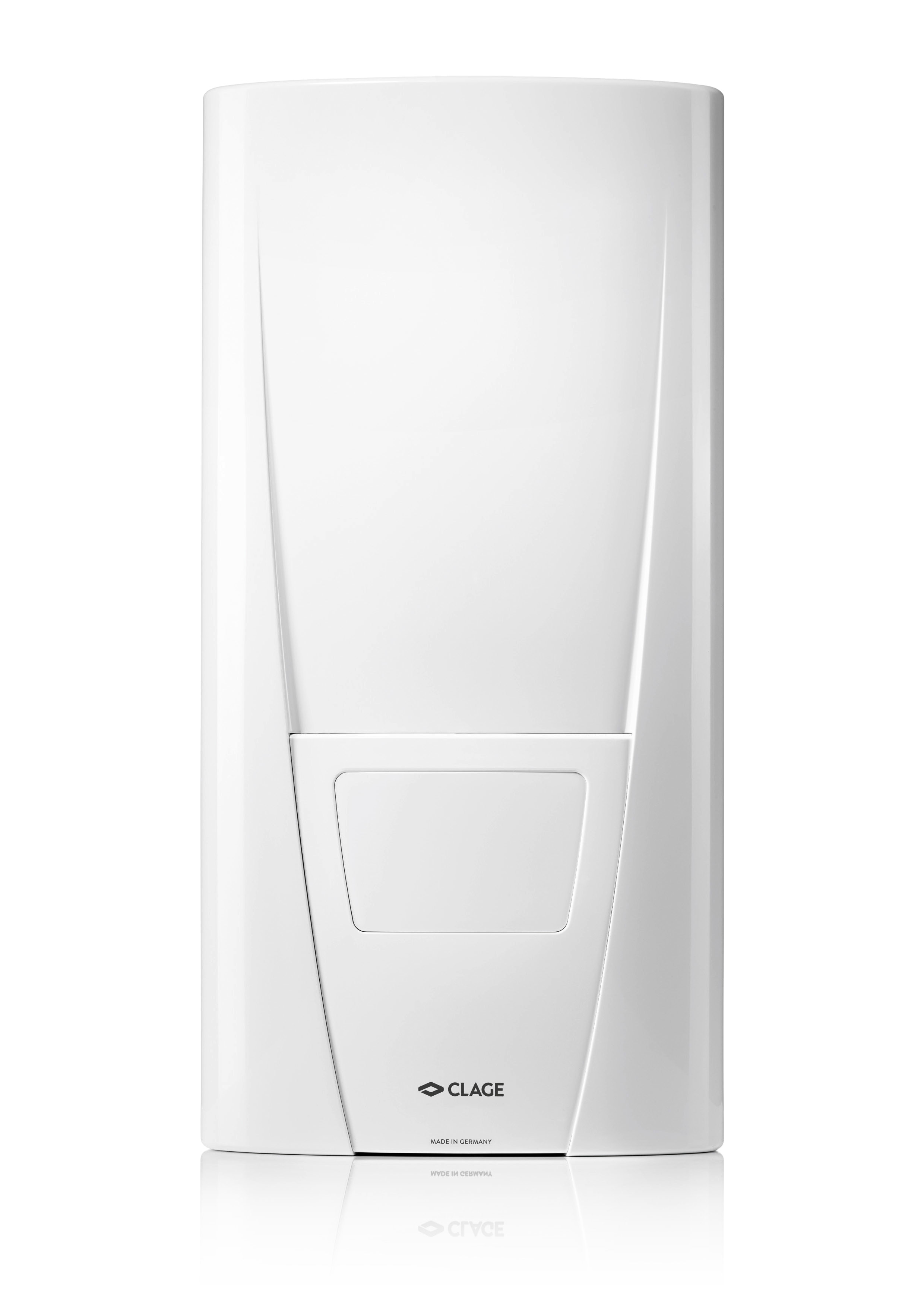

Produktbild DBX_frontal-HighRes.jpg 11.05.2017 603 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

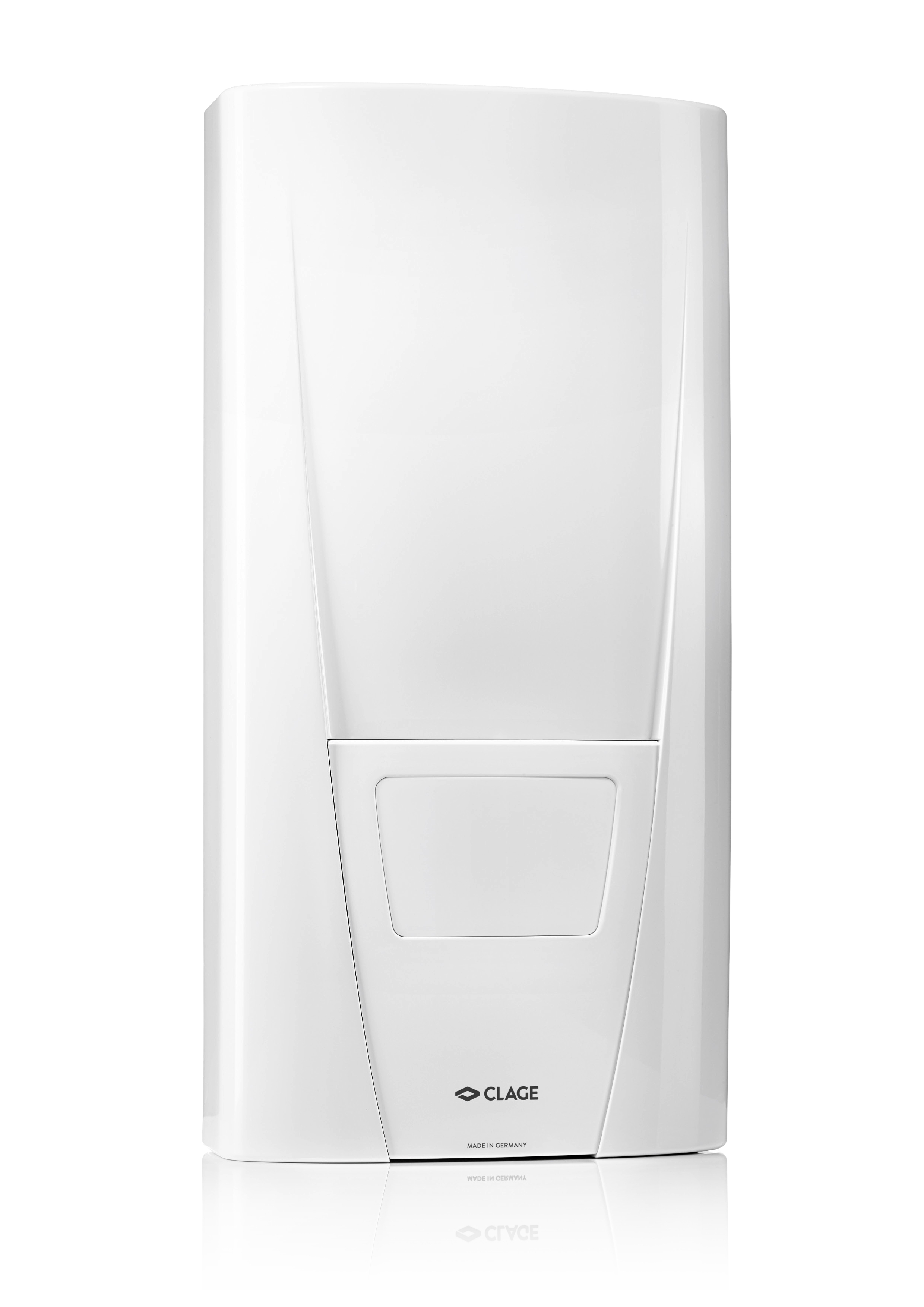

Produktbild DBX_links-HighRes.jpg 11.05.2017 766 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

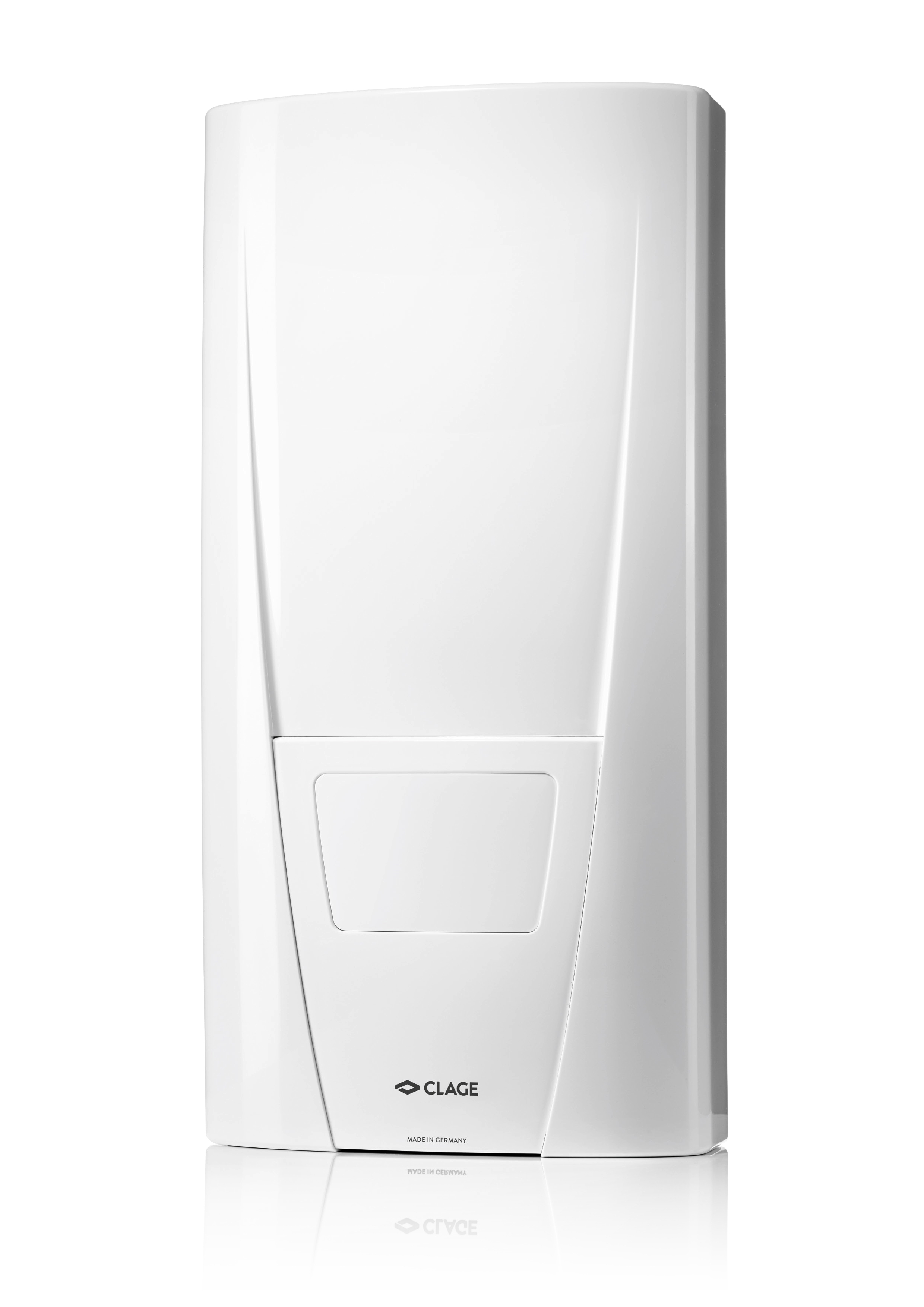

Produktbild DBX_rechts-HighRes.jpg 11.05.2017 706 kB
> ladda ned

Image photo


11.05.2017

> ladda ned

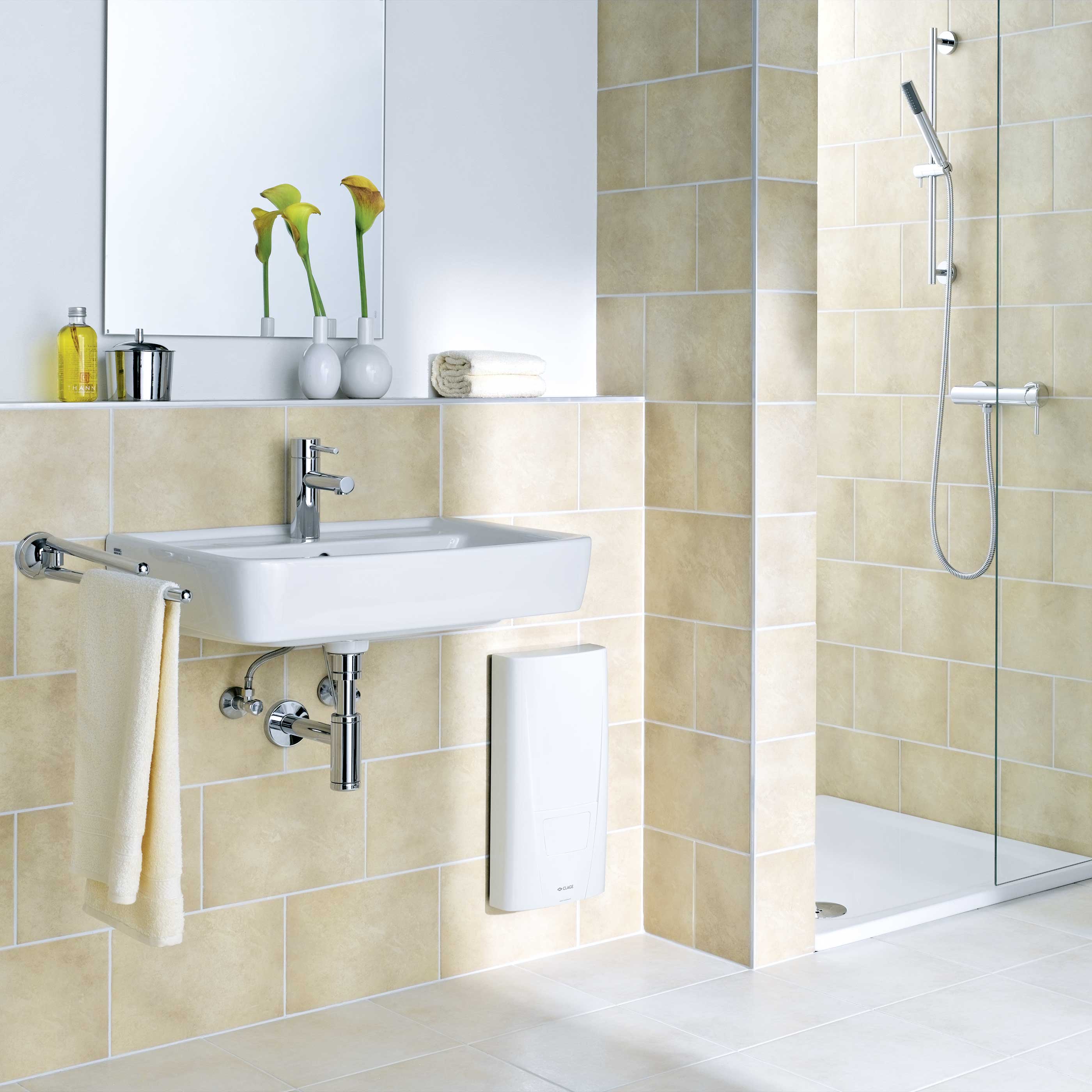

Image photo DBX-Milieufoto.jpg 11.05.2017 289 kB
> ladda ned

BIM

DBX21-002-BIM.rfa

16.04.2018

> ladda ned
BIM DBX21-002-BIM.rfa 16.04.2018 476 kB
> ladda ned

BIM

DBX18-002-BIM.rfa

16.04.2018

> ladda ned
BIM DBX18-002-BIM.rfa 16.04.2018 476 kB
> ladda ned

BIM

DBX18-001-BIM.ifc

16.04.2018

> ladda ned
BIM DBX18-001-BIM.ifc 16.04.2018 1,1 MB
> ladda ned

BIM

DBX21-001-BIM.ifc

16.04.2018

> ladda ned
BIM DBX21-001-BIM.ifc 16.04.2018 1,1 MB
> ladda ned

BIM

DBX27-002-BIM.rfa

16.04.2018

> ladda ned
BIM DBX27-002-BIM.rfa 16.04.2018 492 kB
> ladda ned

BIM

DBX24-002-BIM.rfa

16.04.2018

> ladda ned
BIM DBX24-002-BIM.rfa 16.04.2018 476 kB
> ladda ned

BIM

DBX24-001-BIM.ifc

16.04.2018

> ladda ned
BIM DBX24-001-BIM.ifc 16.04.2018 1,1 MB
> ladda ned

BIM

DBX27-001-BIM.ifc

16.04.2018

> ladda ned
BIM DBX27-001-BIM.ifc 16.04.2018 1,1 MB
> ladda ned

Datanorm

Datanorm.zip

24.06.2020

> ladda ned
Datanorm Datanorm.zip 24.06.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

24.06.2020

> ladda ned
GAEB GAEB.zip 24.06.2020 377 kB
> ladda ned

Tillbehör

>

RDX

RDX (extra tillbehör)

Den universella monteringsramen RDX, som möjliggör en elektrisk anslutning vid vilken position som helst bakom enheten, finns som tillbehör.
> Med elektroniska ledningar och knappförlängningar
> För svåra installationsförhållanden, till exempel att byta ut en genomströmningsvärmare med olika anslutningar
> Kompenserar för ojämna kakelplattor eller oregelbundna väggar
> Installation måste utföras av en specialist

RDX: Artikelnummer 3200-34100

UDX

UDX (extra tillbehör)

Rörmontering för underskänkinstallation med vattenanslutningar, toppmonterad G ⅜ tum (grundmonteringssats RDX krävs).

UDX: Artikelnummer 3200-34110

VDX

VDX (extra tillbehör)

Rörmontering för offsetinstallation eller reverserade vattenanslutningar vid utbyte av gasvattenberedare (grundläggande monteringssats RDX krävs).

VDX: Artikelnummer 3200-34120
