Kompakt genomströmningsvärmare
CDX-U

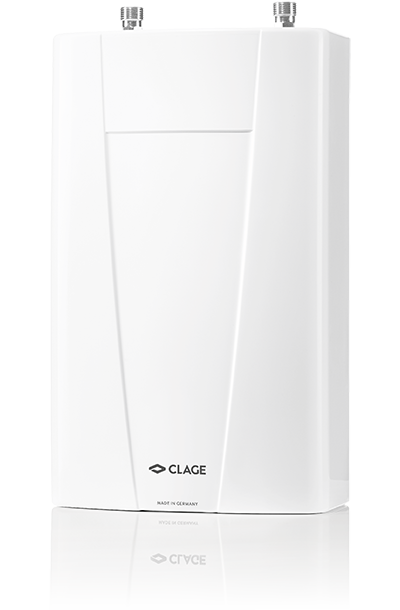

Kompakt genomströmningsvärmare CDX-U

Energieffektivitetsklass A

(Skala: A+ till F)

  • CDX 7-U: 6,9 kW, 400 V
  • CDX 11-U: 11 kW, 400 V

Här används CDX-U.

  1. Diskbänk

    Diskbänk

  2. Tvättställ

    Tvättställ

  3. Dubbelhandfat

    Dubbelhandfat

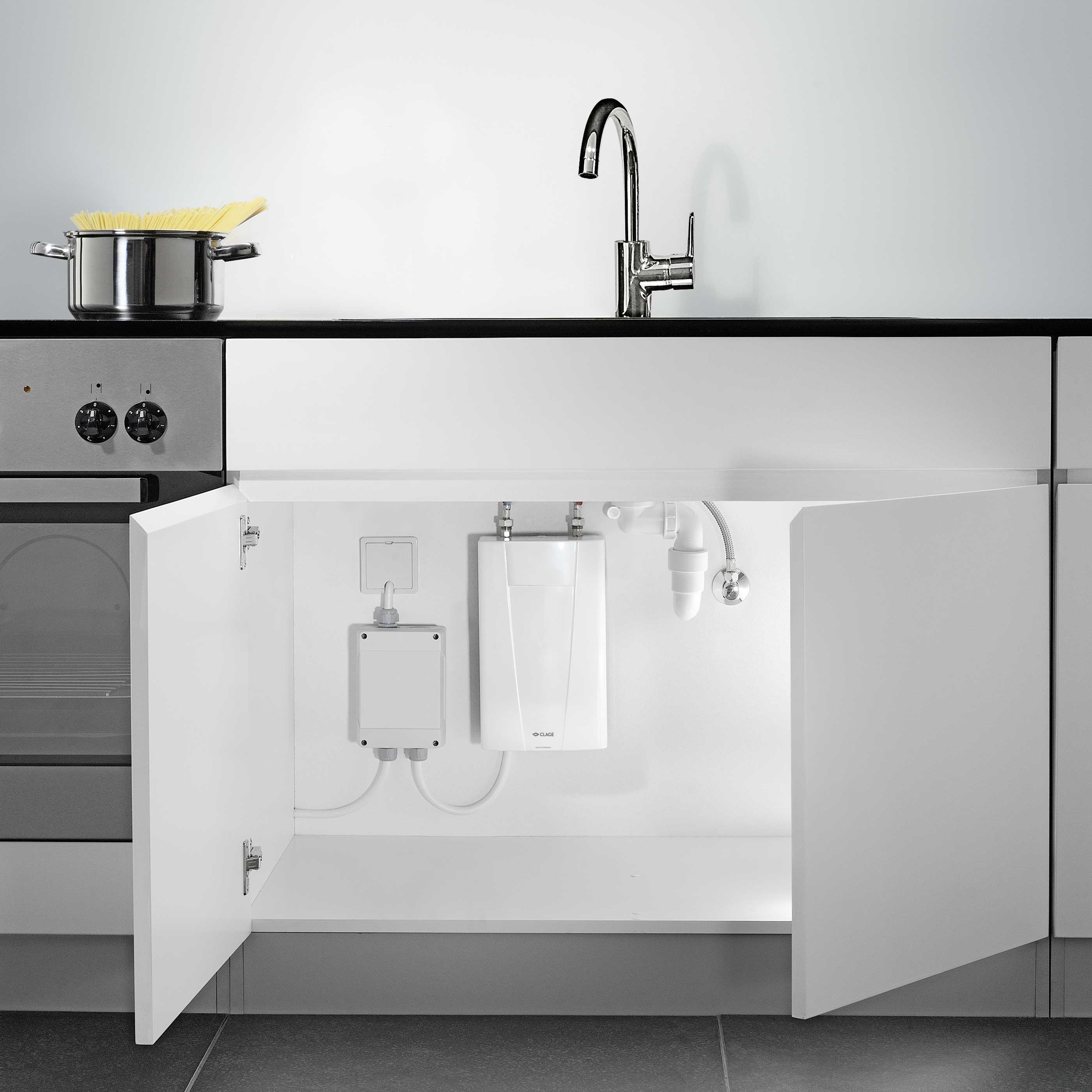

Praktiskt placerad under diskbänken.

Även om denna genomströmningsvärmare inte har någon användarkontroller, är den försedd med tillförlitlig elektronik. Effekten styrs automatiskt beroende på flöde och inloppstemperatur. Vid användning erhålls önskad temperatur med kranarmaturen.

  • Elektroniskt styrd genomströmningsvärmarer i kompaktformat utan funktionskontroller, för installation under diskbänk.
  • Automatisk värmereglering anpassad efter flöde och temperatur (CDX7-U: RSK nr. 6949098; CDX11-U: RSK nr. 6949099)
  • Högsta utloppstemperatur är fabriksinställd på 50 °C, Temperaturinställning som vanligt genom att blanda med kallvatten vid kranen
  • Enkel installation under diskbänken  med litet platsbehov och extern ⅜"”- anslutningar för vatten för trycksatt eller trycklös installation. Med anslutningssats (T-stycke och elastisk tryckslang)
  • Med nätanslutning för 3-fas spisanslutningsdosa
  • Med en lasturkopplingsmodul (kan erhållas som tillbehör) kan genomströmningsvärmaren köras tillsammans med elspisen
  • Mått (höjd x bredd x djup): 29,4 x 17,7 x 10.8 cm

Tekniska data

>

Data. Värden. Fakta.
















Kompakt genomströmningsvärmare CDX 7-U Kompakt genomströmningsvärmare CDX 11-U
Diskbänk Tvättställ Dubbelhandfat Diskbänk Tvättställ Dubbelhandfat
CDX 7-U CDX 11-U
Artikelnummer
Nominellt effektvärde [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 33 K 1) [l / min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 2) [l/min]
Matningsspänning [3 ~ / PE 400 V AC] permanent anslutning
Nominell ström [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
2400-26107 2400-26113
6,9 11,0
0 (0) 1 (10)
G ⅜" G ⅜"
3,0 4,8
2 2
4 5
10 16
1,0 1,5
30 30
IP 24 IP 24
1000 1000
2,7 2,7

1) Temperaturökning t.ex. från 12° C till 45° C

2) Begränsad flödesmängd för optimal temperaturökning

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

CDX7U-CDX11U-pi-en.pdf

18.10.2018

> ladda ned
Produktinformationsblad CDX7U-CDX11U-pi-en.pdf 18.10.2018 473 kB
> ladda ned

Bruksanvisningar

CDXU-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

02.06.2020

> ladda ned
Bruksanvisningar CDXU-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 02.06.2020 557 kB
> ladda ned
  Äldre versioner>
 BruksanvisningarCDXU-v2.2-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-09-2018.pdf> ladda ned> ladda ned
 BruksanvisningarCDXU-GA-10-Sprachen-07-2017.pdf> ladda ned> ladda ned
 BruksanvisningarCDXU-GA-10-Sprachen-06-2016.pdf> ladda ned> ladda ned
 BruksanvisningarCDXU-GA-10-Sprachen-05-2016.pdf> ladda ned> ladda ned
 BruksanvisningarCDXU-GA-10_Sprachen-v2.1-06-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationsmanualer

CDXU-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

28.09.2018

> ladda ned
Installationsmanualer CDXU-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 28.09.2018 5,9 MB
> ladda ned
  Äldre versioner>
 InstallationsmanualerCDXU-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk-05-2018.pdf> ladda ned> ladda ned
 InstallationsmanualerCDXU-MA-10-Sprachen-08-2016.pdf> ladda ned> ladda ned
 InstallationsmanualerCDXU-MA-10_Sprachen-v2.1-06-2015.pdf> ladda ned> ladda ned
 InstallationsmanualerCDXU-MA-10_Sprachen-v2.1-05-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

CDX11U-Energielabel.pdf

13.02.2017

> ladda ned
Energimärkning CDX11U-Energielabel.pdf 13.02.2017 270 kB
> ladda ned

Energimärkning

CDX7U-Energielabel.pdf

09.02.2017

> ladda ned
Energimärkning CDX7U-Energielabel.pdf 09.02.2017 270 kB
> ladda ned

ErP produktdatablad

CDX7-U-CDX11-U-ErP-Produktdatenblatt.pdf

13.02.2017

> ladda ned
ErP produktdatablad CDX7-U-CDX11-U-ErP-Produktdatenblatt.pdf 13.02.2017 95 kB
> ladda ned

CE-överensstämmelse

CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned
CE-överensstämmelse CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 161 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CDX-U_rechts-HighRes.jpg 11.05.2017 418 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CDX-U_links-HighRes.jpg 11.05.2017 411 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CDX-U_frontal-HighRes.jpg 11.05.2017 414 kB
> ladda ned

Image photo


11.05.2017

> ladda ned
Image photo CDX-U-Milieufoto.jpg 11.05.2017 305 kB
> ladda ned

BIM

CDX11U-002-BIM.rfa

16.04.2018

> ladda ned
BIM CDX11U-002-BIM.rfa 16.04.2018 2,1 MB
> ladda ned

BIM

CDX11U-001-BIM.ifc

16.04.2018

> ladda ned
BIM CDX11U-001-BIM.ifc 16.04.2018 1,8 MB
> ladda ned

BIM

CDX7U-002-BIM.rfa

16.04.2018

> ladda ned
BIM CDX7U-002-BIM.rfa 16.04.2018 2,0 MB
> ladda ned

BIM

CDX7U-001-BIM.ifc

16.04.2018

> ladda ned
BIM CDX7U-001-BIM.ifc 16.04.2018 1,8 MB
> ladda ned

Datanorm

Datanorm.zip

24.06.2020

> ladda ned
Datanorm Datanorm.zip 24.06.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

24.06.2020

> ladda ned
GAEB GAEB.zip 24.06.2020 377 kB
> ladda ned

Tillbehör

>

FVS

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

T-stycke

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 6

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

EAK

EAK (extra tillbehör)

Engreppsblandare med sidovred och svängpip 20 cm

EAK: Artikelnummer 1100-04430

EKA

EKA (extra tillbehör)

Engreppsblandare med utdragbar strålsamlare samt flexibla anslutningsslangar, pip 20 cm

EKA: Artikelnummer 1100-04230

LAB

LAB (extra tillbehör)

Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm

LAB: Artikelnummer 82260

Intressanta händelser.

  1. Utrymmessparande

    Utrymmessparande

  2. Omedelbart vid rätt temperatur

    Omedelbart vid rätt temperatur

  3. Mer hygien

    Mer hygien

  4. Miljövänlig

    Miljövänlig

  5. Vattenbesparing

    Vattenbesparing

  6. Korta vattenledningar

    Korta vattenledningar
