Kompakt genomströmningsvärmare
CEX

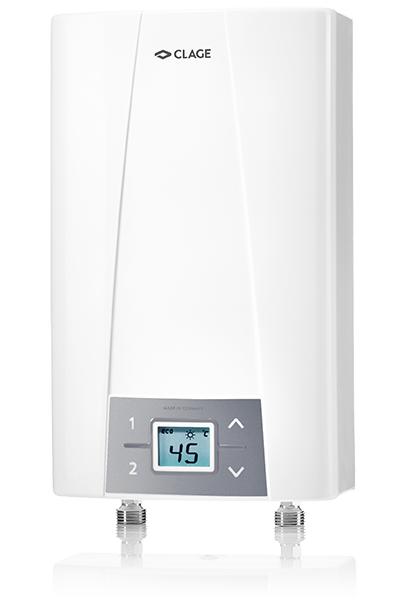

Kompakt genomströmningsvärmare CEX

Energieffektivitetsklass A

(Skala: A+ till F)

  • CEX: 11/13,5 kW, 400 V

Här används CEX.

  1. Diskho

    Diskho

  2. Handfat

    Handfat

  3. Dusch

    Dusch

  4. Diskbänk

    Diskbänk

  5. Tvättställ

    Tvättställ

  6. Dubbelhandfat

    Dubbelhandfat

Kompakt kraftpaket, många användningsområden.

Mångsidig, kompakt, elektroniskt styrd genomströmningsvärmare i mellaneffektsområdet för en diskbänk, en tvättho eller enkeldusch

  • Elektronisk styrd genomströmningsvärmarer i kompaktformat för montage över bänk (RSK nr. 6949096)
  • Knappstyrd med LCD-display för noggrann temperaturinställning mellan 20 °C och 60 °C
  • Två programknappar för individuell temperaturinställning, temperaturbegränsning vid behov, samt visning av driftsvärden
  • Blandning med kallvatten behövs inte längre
  • Enkelt montage genom små inbyggnadsmått och externa ½-tum vattenanslutningar för trycksatt eller trycklöst utförande
  • Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC® upp till apparatens kapacitet
  • Med multipelströmssystemet MPS® ställs det maximala effektvärdet vid installationstillfället
  • Med nätanslutning för en 3-fas spisanslutningsdosa
  • Fjärrkontroll kan erhållas som tillbehör: Fjärrkontroll FX
  • Mått (höjd x bredd x djup): 29,4 × 17,7 × 10,8 cm

Tekniska data

>

Data. Värden. Fakta.

















Kompakt genomströmningsvärmare CEX
Diskho Handfat Dusch Diskbänk Tvättställ Dubbelhandfat
CEX
Artikelnummer
Nominellt effektvärde 1) (varierbart justerbar på grund av MPS) [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 33 K 2) [l / min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 3) [l/min]
Matningsspänning [3 ~ / PE 400 V AC] permanent anslutning
Nominell ström [A]
Erforderlig kabeldiameter 4) [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 5)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
2400-26233
11,0 13,5
1 (10) 1 (10)
G ½" G ½"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
70 70
IP 25 IP 25
1000 1000
2,7 2,7

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)

3) Begränsad flödesmängd för optimal temperaturökning

4) Beroende på vald strömstyrka

5) Lämplig för återuppvärmning

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

CEX-pi-en.pdf

04.06.2020

> ladda ned
Produktinformationsblad CEX-pi-en.pdf 04.06.2020 806 kB
> ladda ned

Bruksanvisningar

CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

19.05.2020

> ladda ned
Bruksanvisningar CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 19.05.2020 6,4 MB
> ladda ned
  Äldre versioner>
 BruksanvisningarCEXU-CEX-CEX9U-CEX9-v2.2-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-09-2018.pdf> ladda ned> ladda ned
 BruksanvisningarCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-06-2016.pdf> ladda ned> ladda ned
 BruksanvisningarCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-05-2016.pdf> ladda ned> ladda ned
 BruksanvisningarCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-06-2015.pdf> ladda ned> ladda ned
 BruksanvisningarCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-04-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationsmanualer

CEX-MA-de-en-fr-nl-pl-sv-cs-sk.pdf

10.07.2019

> ladda ned
Installationsmanualer CEX-MA-de-en-fr-nl-pl-sv-cs-sk.pdf 10.07.2019 8,4 MB
> ladda ned
  Äldre versioner>
 InstallationsmanualerCEX-v2.2-MA-de-en-fr-nl-pl-sv-cs-sk-09-2018.pdf> ladda ned> ladda ned
 InstallationsmanualerCEX-MA-de-en-fr-nl-pl-sv-cs-sk-05-2018.pdf> ladda ned> ladda ned
 InstallationsmanualerCEX-MA-de-en-fr-nl-pl-sv-cs-sk-07-2016.pdf> ladda ned> ladda ned
 InstallationsmanualerCEX-MA-de-en-fr-nl-pl-sv-cs-sk-v2.1-10-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

CEX-Energielabel.pdf

10.02.2017

> ladda ned
Energimärkning CEX-Energielabel.pdf 10.02.2017 270 kB
> ladda ned

ErP produktdatablad

CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf

13.02.2017

> ladda ned
ErP produktdatablad CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf 13.02.2017 234 kB
> ladda ned

CE-överensstämmelse

CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned
CE-överensstämmelse CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 161 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CEX_frontal-HighRes.jpg 11.05.2017 547 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CEX_links-HighRes.jpg 11.05.2017 532 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild CEX_rechts-HighRes.jpg 11.05.2017 574 kB
> ladda ned

Image photo


11.05.2017

> ladda ned
Image photo CEX_Anwendung.jpg 11.05.2017 387 kB
> ladda ned

BIM

CEX-002-BIM.rfa

16.04.2018

> ladda ned
BIM CEX-002-BIM.rfa 16.04.2018 2,2 MB
> ladda ned

BIM

CEX13-001-BIM.ifc

16.04.2018

> ladda ned
BIM CEX13-001-BIM.ifc 16.04.2018 2,2 MB
> ladda ned

BIM

CEX11-001-BIM.ifc

16.04.2018

> ladda ned
BIM CEX11-001-BIM.ifc 16.04.2018 2,2 MB
> ladda ned

Datanorm

Datanorm.zip

24.06.2020

> ladda ned
Datanorm Datanorm.zip 24.06.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

24.06.2020

> ladda ned
GAEB GAEB.zip 24.06.2020 377 kB
> ladda ned

Tillbehör

>

CSO

CSO (extra tillbehör)

Engreppsblandare (ej trycksatt) för montering på ½ tums vägganslutning med svängpip 16 cm

CSO: Artikelnummer 1100-04165

CSP 6

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

CXH

CXH (extra tillbehör)

Justerbar handdusch för genomströmningsvärmare, tre lägen justerbar, anti-skala insats, krom. Mått: 22,5 cm längd, duschhuvud Ø 97 mm

CXH: Artikelnummer 0300-0086

FX

FX (extra tillbehör)

Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX: Artikelnummer 2400-26090

FX (fram tills 2016)

FX (fram tills 2016) (extra tillbehör)

- ENDAST FÖR ENHETER TILLVERKADE TILL SLUTET AV 2016 - Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX (fram tills 2016): Artikelnummer 2400-26050
