E-kompakt genomströmningsvärmare
CFX-U

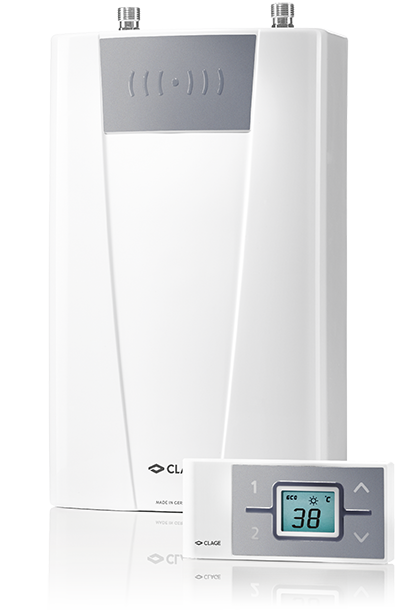

E-kompakt genomströmningsvärmare CFX-U

Energieffektivitetsklass A

(Skala: A+ till F)

  • CFX-U: 11/13,5 kW, 400 V

Här används CFX-U.

  1. Diskbänk

    Diskbänk

  2. Tvättställ

    Tvättställ

  3. Dubbelhandfat

    Dubbelhandfat

Effektiv och bekväm i ett svep.

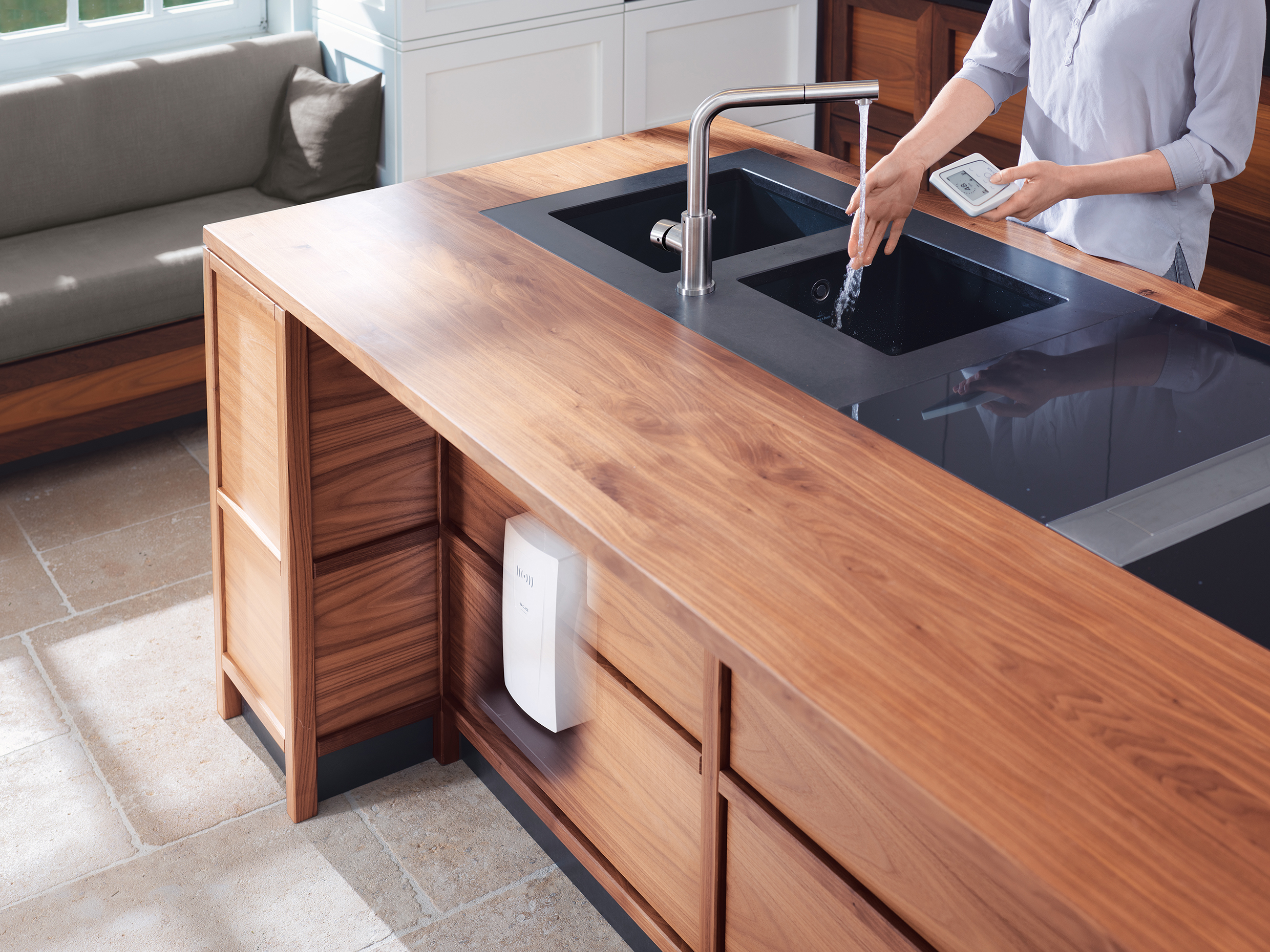

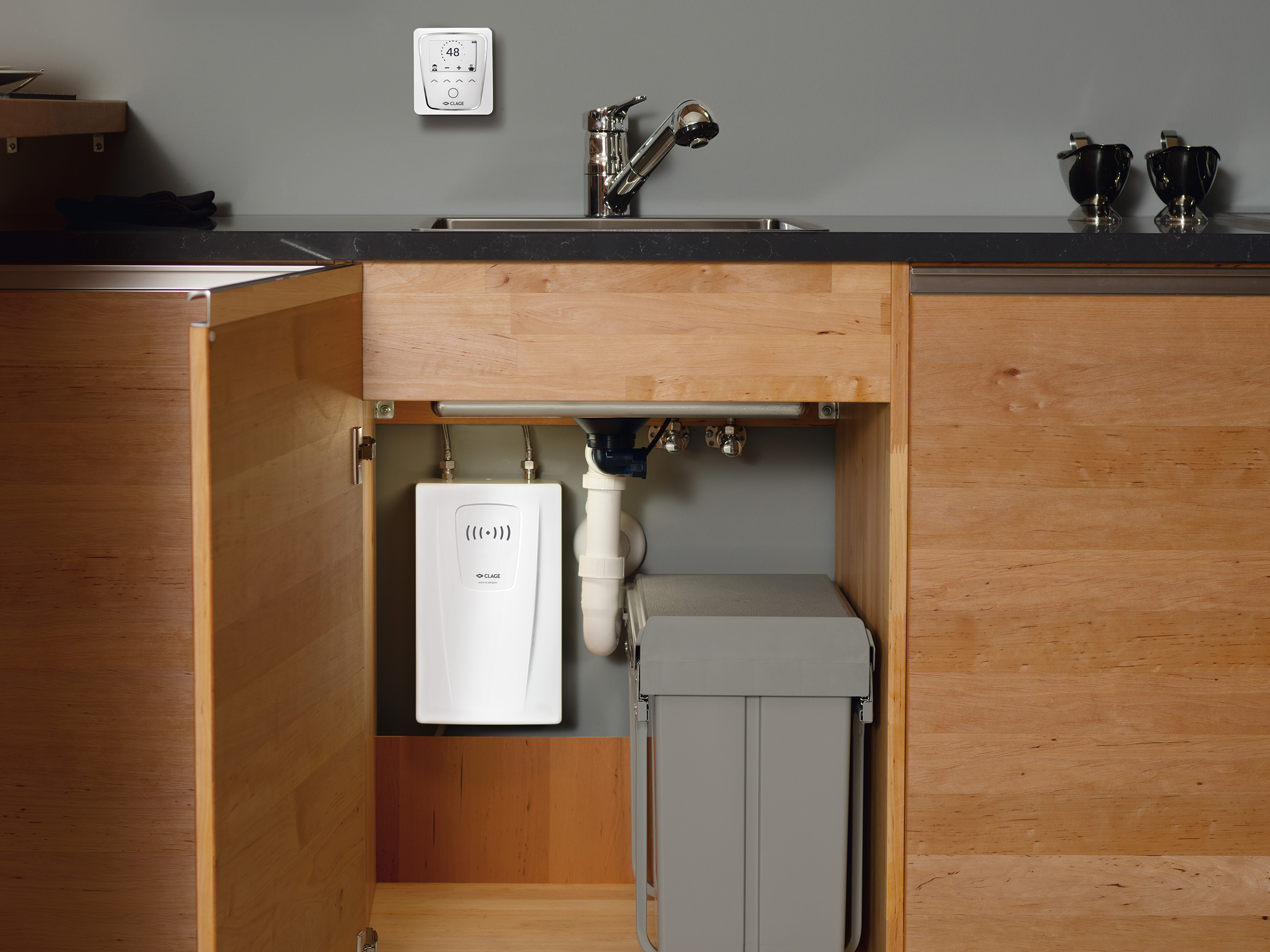

En särskilt smart lösning för energieffektiv varmvattenförsörjning i köksbänken är E-kompakt genomströmningsvärmare CFX-U. Medan den kompakta och platsbesparande enheten är installerad under diskbänken kan temperaturen på den aktuella vattenvärmaren bekvämt styras via fjärrkontrollen. Du kan förinställa den perfekta temperaturen och undvika värmeförluster tack vare blandat vatten.

Awards E-kompakt genomströmningsvärmare CFX-U
  • Elektroniskt styrd genomströmningsvärmare med kompakt design och trådlös fjärrkontroll för installation under diskbänken
  • Temperaturinställning från 20 °C till 60 °C via tvåvägs trådlös fjärrkontroll
  • Det är inte längre nödvändigt att tillsätta kallt vatten
  • Enkel installation under diskbänken underlättas av små dimensioner och externa ⅜" vattenanslutningar för oventilerad och ventilerad installation
  • Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC® upp till apparatens kapacitet
  • Med multipelströmssystemet MPS® ställs det maximala effektvärdet vid installationstillfället
  • Med strömkabel för permanent elektrisk anslutning
  • Mått (höjd × bredd × djup): 29,4 × 17,7 × 10,8 cm

Tekniska data

>

Data. Värden. Fakta.

















E-kompakt genomströmningsvärmare CFX-U
Diskbänk Tvättställ Dubbelhandfat
CFX-U
Artikelnummer
Nominellt effektvärde 1) (varierbart justerbar på grund av MPS) [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 33 K 2) [l / min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 3) [l/min]
Matningsspänning [3 ~ / PE 400 V AC] permanent anslutning
Nominell ström [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 4)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
2400-26313
11,0 13,5
1 (10) 1 (10)
G ⅜" G ⅜"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
70 70
IP 24 IP 24
1000 1000
2,7 2,7

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)

3) Begränsad flödesmängd för optimal temperaturökning

4) Lämplig för återuppvärmning

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

CFXU-pi-en.pdf

18.10.2018

> ladda ned
Produktinformationsblad CFXU-pi-en.pdf 18.10.2018 775 kB
> ladda ned

Bruksanvisningar

CFXU-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

28.09.2018

> ladda ned
Bruksanvisningar CFXU-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 28.09.2018 8,5 MB
> ladda ned
  Äldre versioner>
 BruksanvisningarCFXU-GA-10_Sprachen-08-2016.pdf> ladda ned> ladda ned
 BruksanvisningarCFXU-GA-10_Sprachen-06-2015-v2.1.pdf> ladda ned> ladda ned
 BruksanvisningarCFXU-GA-10_Sprachen-v2.1-05-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationsmanualer

CFXU-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

13.08.2019

> ladda ned
Installationsmanualer CFXU-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 13.08.2019 10,9 MB
> ladda ned
  Äldre versioner>
 InstallationsmanualerCFXU-v2.2-MA-de-en-fr-nl-pt-es-pl-sv-cs-sk-09-2018.pdf> ladda ned> ladda ned
 InstallationsmanualerCFXU-MA-10-Sprachen-08-2016.pdf> ladda ned> ladda ned
 InstallationsmanualerCFXU-MA-10_Sprachen-06-2015-v2.1.pdf> ladda ned> ladda ned
 InstallationsmanualerCFXU-MA-10_Sprachen-v2.1-05-2015.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

CFXU-Energielabel.pdf

13.02.2017

> ladda ned
Energimärkning CFXU-Energielabel.pdf 13.02.2017 270 kB
> ladda ned

ErP produktdatablad

CFX-U-ErP-Produktdatenblatt.pdf

13.02.2017

> ladda ned
ErP produktdatablad CFX-U-ErP-Produktdatenblatt.pdf 13.02.2017 174 kB
> ladda ned

CE-överensstämmelse

CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned
CE-överensstämmelse CFXU-CEXU-CDXU-CEX-CEX7U-CEX9U-CEX9-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 161 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

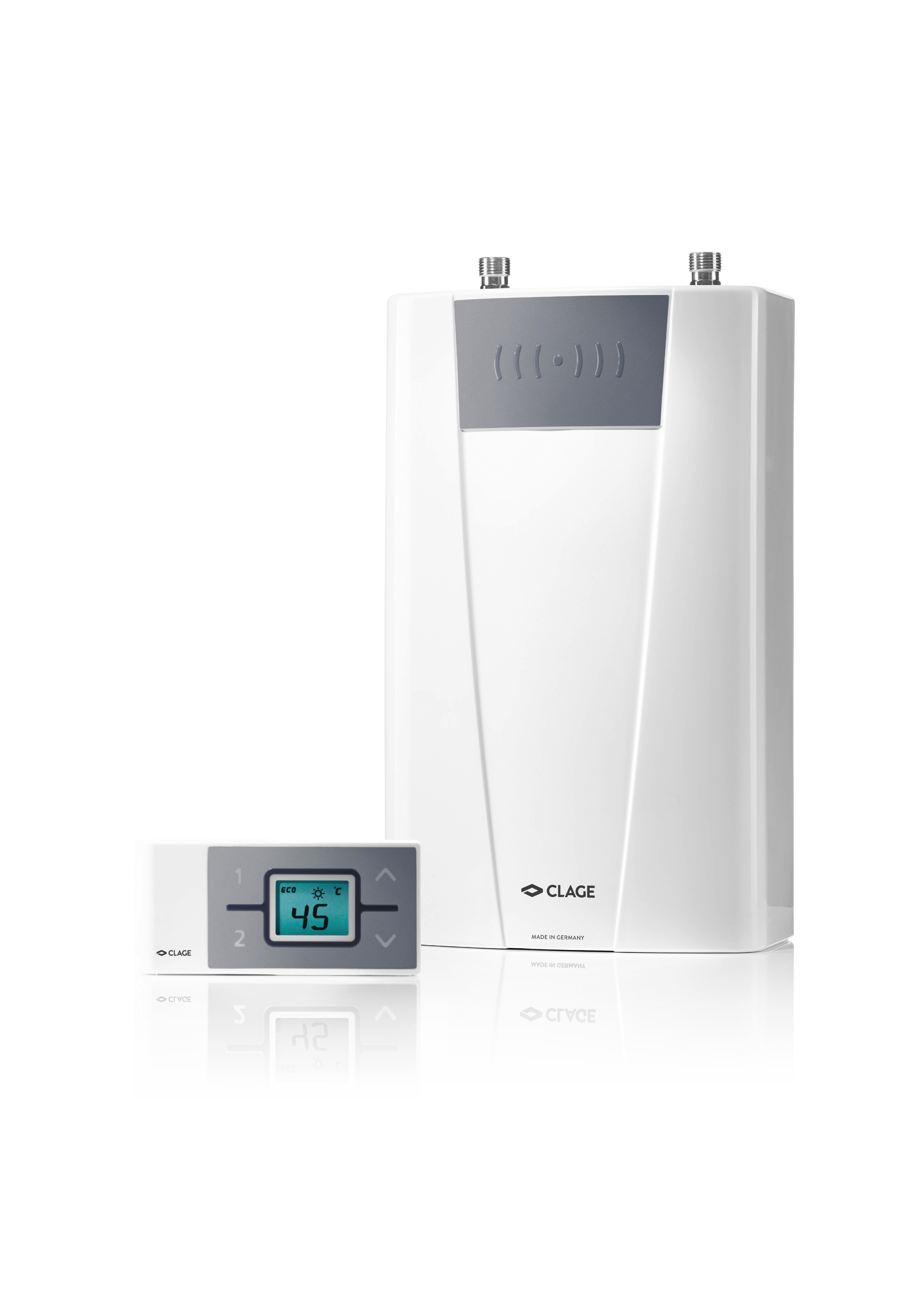

Produktbild CFX-U_FX_rechts-HighRes.jpg 11.05.2017 789 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

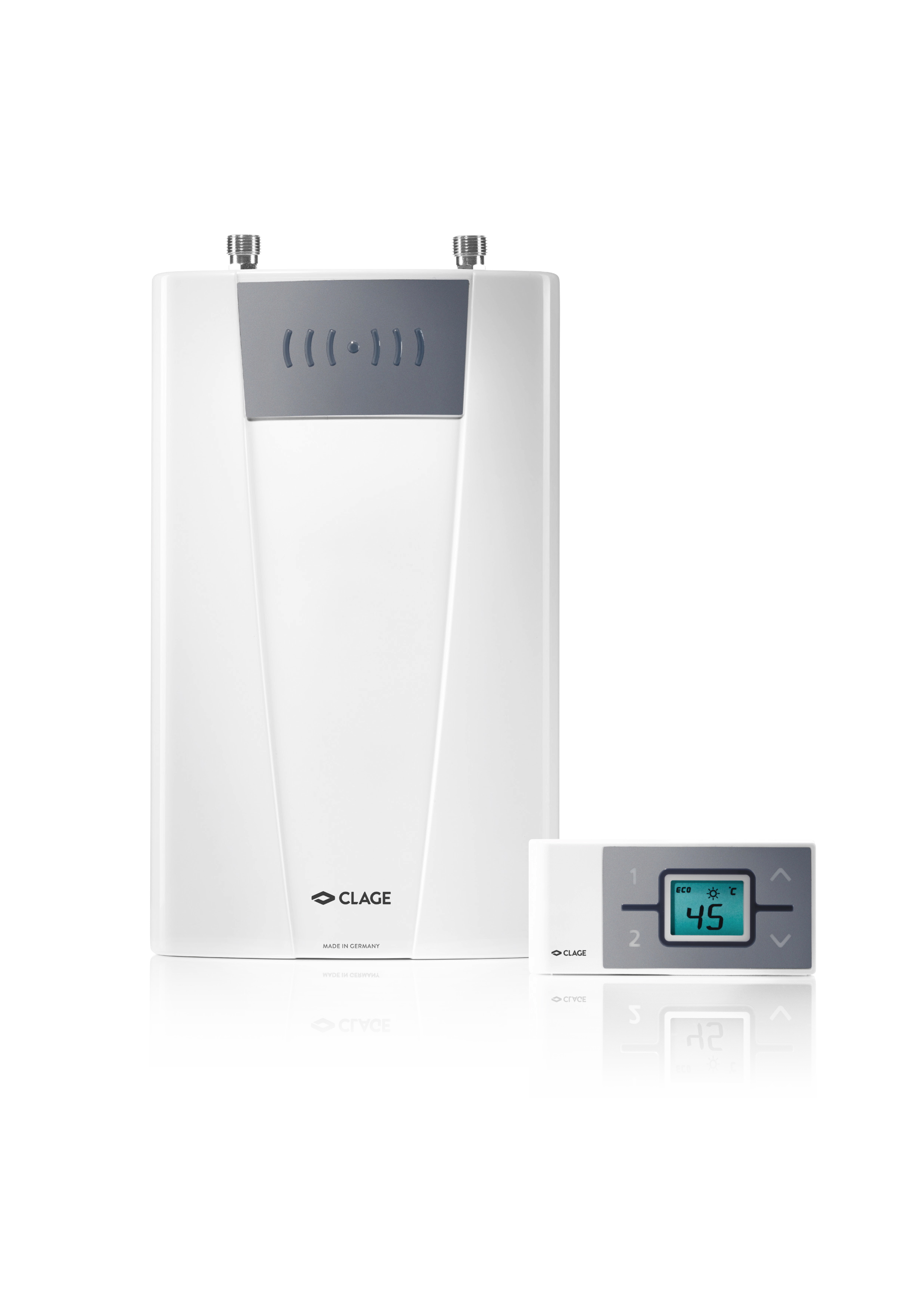

Produktbild CFX-U_FX_frontal-HighRes.jpg 11.05.2017 759 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned

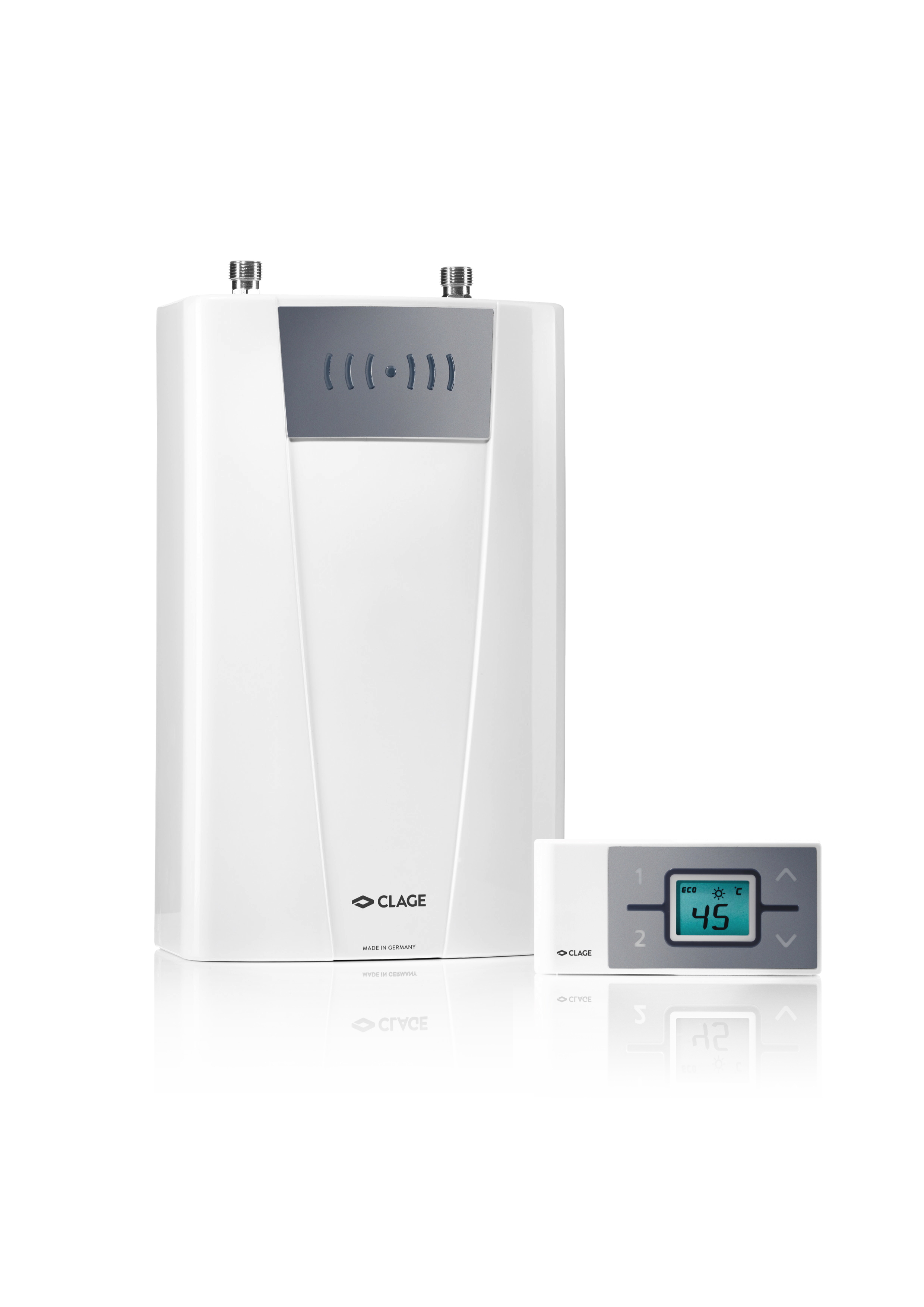

Produktbild CFX-U_FX_links-HighRes.jpg 11.05.2017 754 kB
> ladda ned

Image photo


11.05.2017

> ladda ned

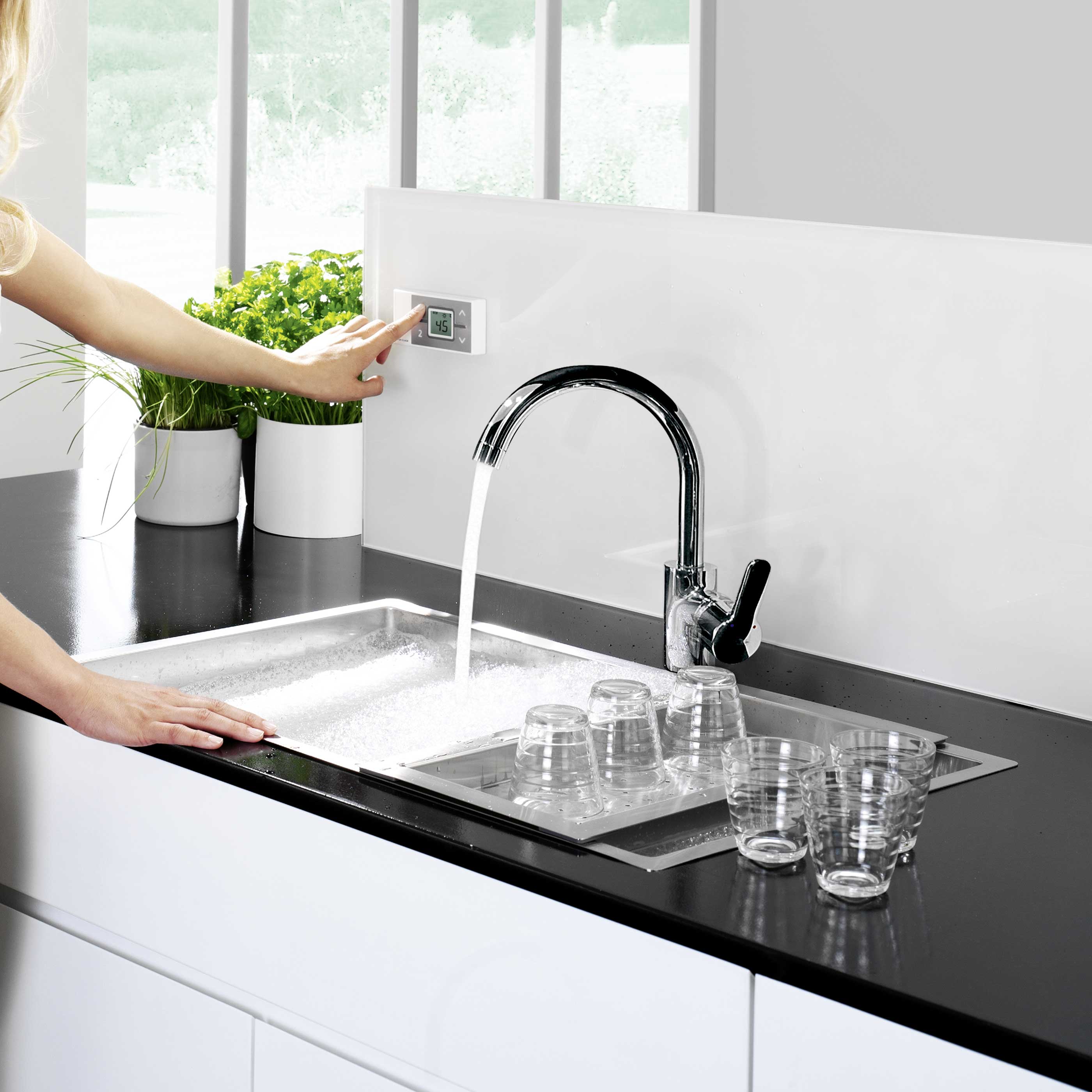

Image photo C-Serie-Warmwasserbedarf-Milieufoto.jpg 11.05.2017 304 kB
> ladda ned

Image photo


11.05.2017

> ladda ned

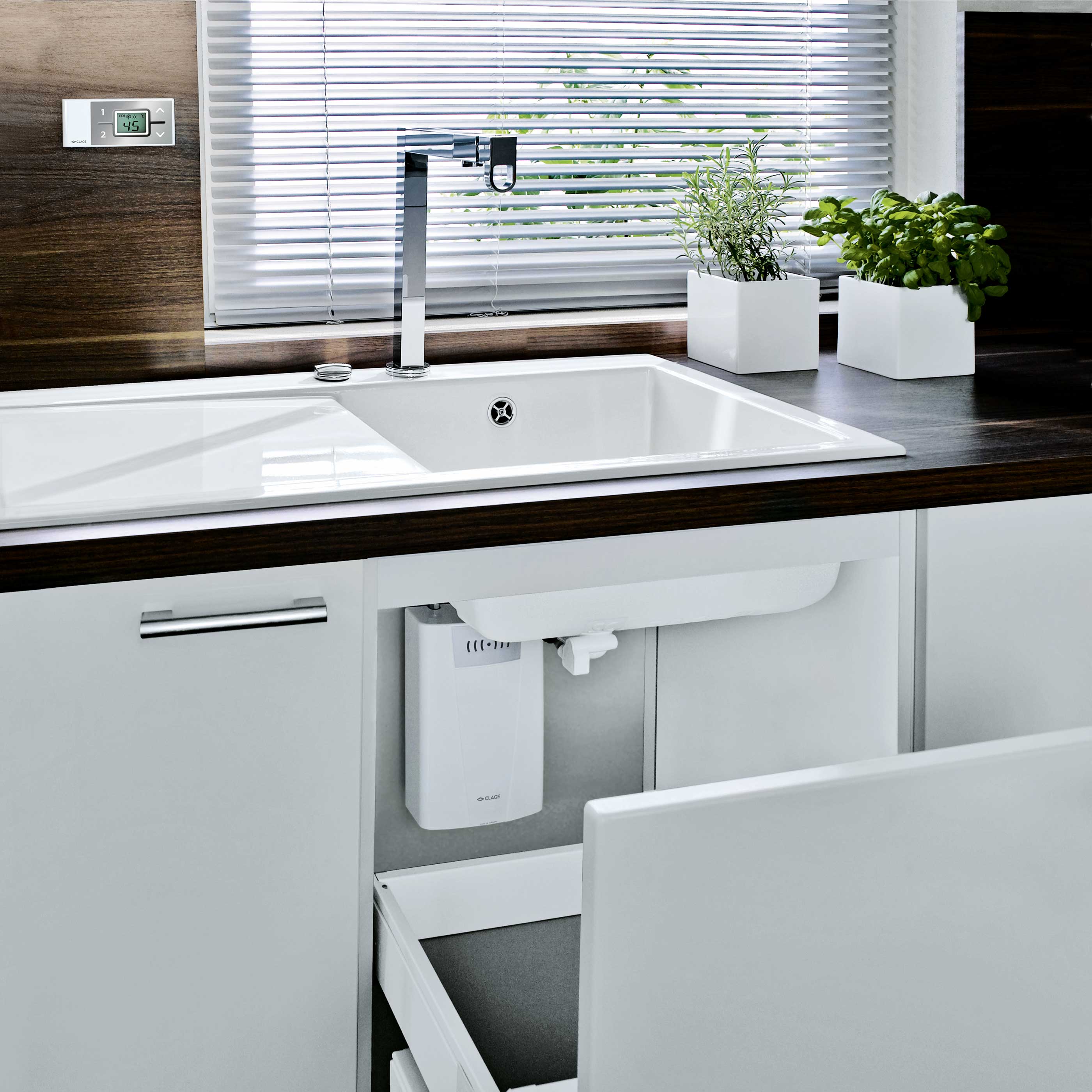

Image photo CFX-U-Milieufoto.jpg 11.05.2017 418 kB
> ladda ned

BIM

CFXU-002-BIM.rfa

16.04.2018

> ladda ned
BIM CFXU-002-BIM.rfa 16.04.2018 1,1 MB
> ladda ned

BIM

CFX11U-001-BIM.ifc

16.04.2018

> ladda ned
BIM CFX11U-001-BIM.ifc 16.04.2018 1,9 MB
> ladda ned

BIM

CFX13U-001-BIM.ifc

16.04.2018

> ladda ned
BIM CFX13U-001-BIM.ifc 16.04.2018 1,9 MB
> ladda ned

Datanorm

Datanorm.zip

24.06.2020

> ladda ned
Datanorm Datanorm.zip 24.06.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

24.06.2020

> ladda ned
GAEB GAEB.zip 24.06.2020 377 kB
> ladda ned

Tillbehör

>

FVS

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

FX

FX (inkluderad)

Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX: Artikelnummer 2400-26090

T-stycke

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 6

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

EAK

EAK (extra tillbehör)

Engreppsblandare med sidovred och svängpip 20 cm

EAK: Artikelnummer 1100-04430

EKA

EKA (extra tillbehör)

Engreppsblandare med utdragbar strålsamlare samt flexibla anslutningsslangar, pip 20 cm

EKA: Artikelnummer 1100-04230

FX (fram tills 2016)

FX (fram tills 2016) (extra tillbehör)

- ENDAST FÖR ENHETER TILLVERKADE TILL SLUTET AV 2016 - Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX (fram tills 2016): Artikelnummer 2400-26050

LAB

LAB (extra tillbehör)

Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm

LAB: Artikelnummer 82260
