E-mini genomströmningsvärmare, ventilerad
M

E-mini genomströmningsvärmare, ventilerad M

Energieffektivitetsklass A

(Skala: A+ till F)

  • M 7: 6,5 kW, 400 V

Här används M.

  1. Handfat <nobr>(t ex i gästtoalett)</nobr>

    Handfat (t ex i gästtoalett)

  2. Sanitära anläggningar i kommersiella byggnader

    Sanitära anläggningar i kommersiella byggnader

  3. Personalkök

    Personalkök

Snabb och säker installation.

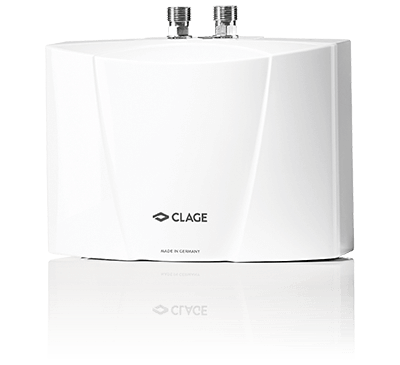

Den trycklösa, kompakta, genomströmningsvärmaren modell M, är rätt val som ersättning för konventionella varmvattenberedare, vilka arbetar med lågtrycksarmaturer. Prisvärd och snabbinstallerad spar detta aggregat mycket energi för värmning av vatten till handfat.

  • Hydraulstyrda genomströmningsvärmare (Underbänk-aggregat) i miniformat för energieffektiv vattenuppvärmning för handfat
  • Prisvärd och snabbinstallerad, Idealiskt lämpad att ersätta konventionella mindre varmvatenberedare
  • Full uppvärmningseffekt erhålls automatiskt så fort vatten strömmar genom värmaren
  • Trycklös modell som endast kan användas för trycklösa armaturer
  • Kan även fås som en komplett sats med kran:  M / END, M / SNM und M / SMB
  • Mått (höjd x bredd x djup): 13.5 × 18.6 × 8.7 cm

Tekniska data

>

Data. Värden. Fakta.
















E-mini genomströmningsvärmare, ventilerad M 7
Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Personalkök
M 7
Artikelnummer
Nominellt effektvärde [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång Δt = 25 K 1) [l/min]
Switch-on volymflöde [l/min]
Maximalt volymflöde 2) [l/min]
Matningsspänning [2 ~ / PE 400 V AC] permanent anslutning
Nominell ström [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
1500-17007
6,5
0 (0)
G ⅜"
3,7
2,4
3,7
16
2,5
20
IP 25
1100
1,5

1) Temperaturökning t.ex. från 15 °C till 40 °C

2) Begränsad flödesmängd för optimal temperaturökning med vattenflödesjustering

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

M-pi-en.pdf

18.10.2018

> ladda ned
Produktinformationsblad M-pi-en.pdf 18.10.2018 810 kB
> ladda ned

Drift- och installationsmanual

M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

10.10.2018

> ladda ned
Drift- och installationsmanual M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 10.10.2018 7,1 MB
> ladda ned
  Äldre versioner>
 Drift- och installationsmanualM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-06-2018-BUCH.pdf> ladda ned> ladda ned
 Drift- och installationsmanualM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> ladda ned> ladda ned
 Drift- och installationsmanualM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-02-2017-BUCH.pdf> ladda ned> ladda ned
 Drift- och installationsmanualM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-02-2016-BUCH.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

M3-Energielabel.pdf

06.09.2017

> ladda ned
Energimärkning M3-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M6-Energielabel.pdf

06.09.2017

> ladda ned
Energimärkning M6-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M7-Energielabel.pdf

06.09.2017

> ladda ned
Energimärkning M7-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

M4-Energielabel.pdf

06.09.2017

> ladda ned
Energimärkning M4-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

ErP produktdatablad

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> ladda ned
ErP produktdatablad M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> ladda ned

CE-överensstämmelse

M-MO-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned
CE-överensstämmelse M-MO-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 161 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> ladda ned

Produktbild


11.05.2017

> ladda ned
Produktbild M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> ladda ned

BIM

M7-001-BIM.ifc

16.04.2018

> ladda ned
BIM M7-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

M4-002-BIM.rfa

16.04.2018

> ladda ned
BIM M4-002-BIM.rfa 16.04.2018 520 kB
> ladda ned

BIM

M6-002-BIM.rfa

16.04.2018

> ladda ned
BIM M6-002-BIM.rfa 16.04.2018 520 kB
> ladda ned

BIM

M3-001-BIM.ifc

16.04.2018

> ladda ned
BIM M3-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

M3-002-BIM.rfa

16.04.2018

> ladda ned
BIM M3-002-BIM.rfa 16.04.2018 520 kB
> ladda ned

BIM

M7-002-BIM.rfa

16.04.2018

> ladda ned
BIM M7-002-BIM.rfa 16.04.2018 520 kB
> ladda ned

BIM

M4-001-BIM.ifc

16.04.2018

> ladda ned
BIM M4-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

M6-001-BIM.ifc

16.04.2018

> ladda ned
BIM M6-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

Datanorm

Datanorm.zip

24.06.2020

> ladda ned
Datanorm Datanorm.zip 24.06.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

24.06.2020

> ladda ned
GAEB GAEB.zip 24.06.2020 377 kB
> ladda ned

Tillbehör

>

CSP 3

CSP 3 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. De nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde.  CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

CSP 6

CSP 6 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

AEB

AEB (extra tillbehör)

Kontaktfri, elektroniskt sensorstyrd blandare med hygienisk sköljaktivering, höjd × bredd: 13,3 × 14,0 cm, 6 V-batteridrift

AEB: Artikelnummer 1100-04250

AEN

AEN (extra tillbehör)

Kontaktfri, elektroniskt sensorstyrd blandare med hygienisk sköljaktivering, höjd × bredd: 13,3 × 14,0 cm, med 230 V strömförsörjning

AEN: Artikelnummer 1100-04255

CSP 3a

CSP 3a (extra tillbehör)

Aerator with chrome tap adapter M 24a (suitable for taps with internal thread at the outlet)

CSP 3a: Artikelnummer 0010-0043

CSP 3i

CSP 3i (extra tillbehör)

Aerator with chrome tap adapter M 22i (suitable for taps with external thread at the outlet)

CSP 3i: Artikelnummer 0010-0042

END

END (extra tillbehör)

Engreppsblandare med Easy-Fix monteringssystem och dräneringsavloppsventil, kran 10,5 cm, höjd × bredd: 11,1 × 15,2 cm

END: Artikelnummer 1100-04410

EWT

EWT (extra tillbehör)

Engreppsblandare för trycklös installation med nickel- och blyfri vattenledningar, EASY FIX-monteringssystem och dräneringsavloppsventil, tapp 11,2 cm, höjd × bredd: 15,1 × 17,5 cm

EWT: Artikelnummer 1100-04420

SNM

SNM (extra tillbehör)

Tvågreppsblandare för tvättställ med svängpip 16 cm, höjd × bredd: 22,5 × 16,0 cm

SNM: Artikelnummer 1100-04200

Fördelar:

  1. Kostnadsbesparing

    Kostnadsbesparing

  2. Utrymmessparande

    Utrymmessparande

  3. Omedelbart vid rätt temperatur

    Omedelbart vid rätt temperatur

  4. Inga droppande kranar

    Inga droppande kranar

  5. Mer hygien

    Mer hygien

  6. Miljövänlig

    Miljövänlig

Installation video (engelska)

Liknande produkter:

E-mini genomströmningsvärmare MCX
MCX 7: 6,5 kW, 400 V
E-mini genomströmningsvärmare MBH
MBH 4: 4,4 kW, 230 V
MBH 7: 6,5 kW, 400 V
