E-mini genomströmningsvärmare
MCX

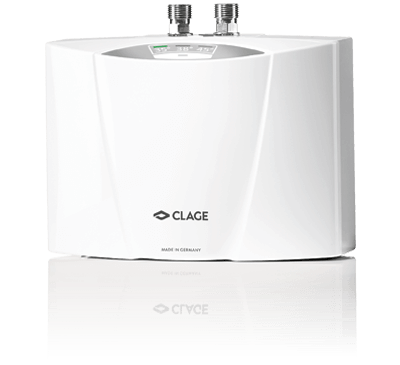

E-mini genomströmningsvärmare MCX

Energieffektivitetsklass A

(Skala: A+ till F)

  • MCX 7: 6,5 kW, 400 V

Här används MCX.

  1. Handfat <nobr>(t ex i gästtoalett)</nobr>

    Handfat (t ex i gästtoalett)

  2. Sanitära anläggningar i kommersiella byggnader

    Sanitära anläggningar i kommersiella byggnader

  3. Personalkök

    Personalkök

Smart energi effektivitet.

Den överlägsna enheten bland små genomströmningsvärmare övertygar med den bästa funktionaliteten och mest sofistikerade designen. Väl utformad, passar den lilla apparaten in diskret i de flesta tvättställsapplikationer.

Awards E-mini genomströmningsvärmare MCX
  • Elektroniskt styrd genomströmningsvärmare med en kompakt design för energieffektiv varmvattenförsörjning till handfat eller personalkök (RSK No. XXXXXXXX)
  • Värmeffekten styrs elektroniskt. Detta ger en idealisk varmvattentemperatur utan att man behöver tillföra kallt vatten i kranen.
  • Touchkontroll med LED-färgbelysning för att ställa in utloppstemperaturen till 35 ° C, 38 ° C eller max. 45 ° C.
  • Anslutningssats (T-stycke och flexibel tryckslang) för en vinkelventil ingår
  • Ej ventilerad design
  • Fjärrkontrollmodul finns som tillbehör: FX trådlös fjärrkontroll
  • Mått (höjd × bredd × djup): 13,5 × 18,6 × 8,7 cm

Tekniska data

>

Data. Värden. Fakta.

















E-mini genomströmningsvärmare MCX 7
Handfat <nobr>(t ex i gästtoalett)</nobr> Sanitära anläggningar i kommersiella byggnader Personalkök
MCX 7
Artikelnummer
Nominellt effektvärde vid 400 V [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång Δt = 25 K 1) [l/min]
Switch-on volymflöde [l/min]
Maximalt volymflöde 2) [l/min]
Matningsspänning [2 ~ / PE 400 V AC] permanent anslutning
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 3)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
1500-15007
6,5
1 (10)
G ⅜"
3,7
1,5
3,7
16
2,5
70
IP 25
1100
1,5

1) Temperaturökning t.ex. från 15 °C till 40 °C

2) Begränsad flödesmängd för optimal temperaturökning med vattenflödesjustering

3) Lämplig för återuppvärmning

Nedladdningar

>

Media Titel Datum Storlek

Produktinformationsblad

MCX-pi-en.pdf

18.10.2018

> ladda ned 		Produktinformationsblad MCX-pi-en.pdf 18.10.2018 759 kB
> ladda ned

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf

29.01.2019

> ladda ned 		Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr.pdf 29.01.2019 572 kB
> ladda ned

Energimärkning

MCX7-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning MCX7-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

MCX3-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning MCX3-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

MCX6-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning MCX6-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

Energimärkning

MCX4-Energielabel.pdf

06.09.2017

> ladda ned 		Energimärkning MCX4-Energielabel.pdf 06.09.2017 220 kB
> ladda ned

ErP produktdatablad

MCX3-MCX7-ErP-Produktdatenblatt.pdf

06.02.2017

> ladda ned 		ErP produktdatablad MCX3-MCX7-ErP-Produktdatenblatt.pdf 06.02.2017 95 kB
> ladda ned

CE-överensstämmelse

MCX-MBX-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf

17.07.2018

> ladda ned 		CE-överensstämmelse MCX-MBX-Konformitaetserklaerung-CE-Conformity-de-en-2018-05.pdf 17.07.2018 163 kB
> ladda ned

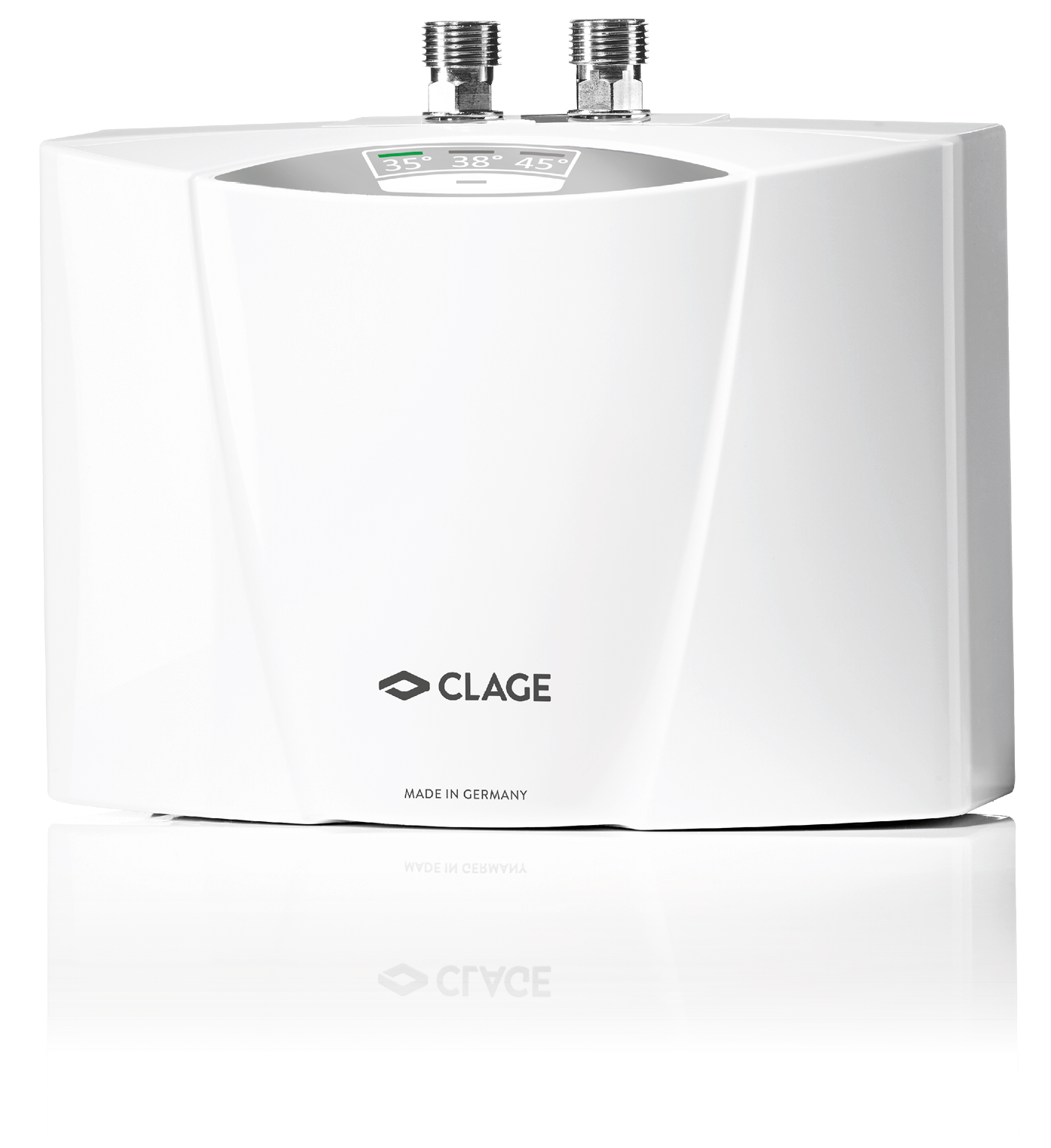

Produktbild


10.04.2018

> ladda ned 		Produktbild MCX-Produktfoto-frontal.png 10.04.2018 1,3 MB
> ladda ned

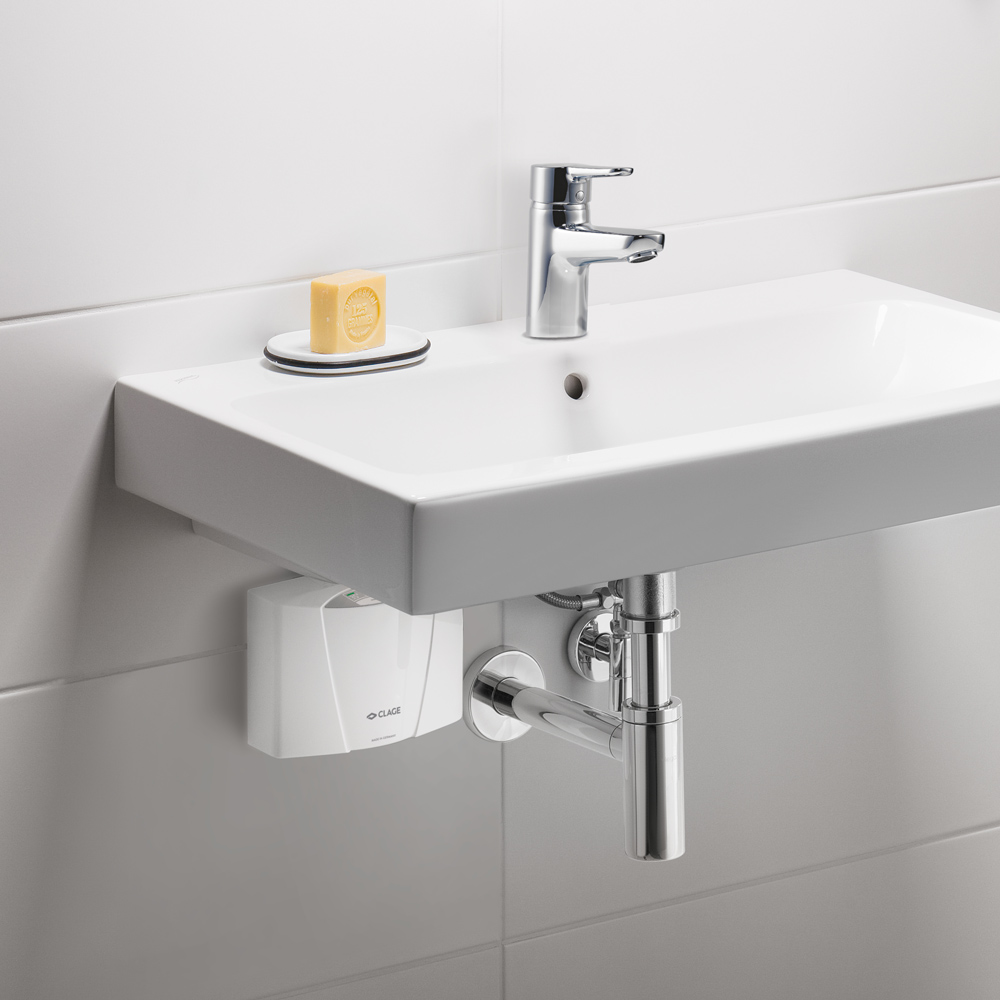

Image photo


23.06.2020

> ladda ned 		Image photo MCX-Milieufoto-grau-Seife.jpg 23.06.2020 177 kB
> ladda ned

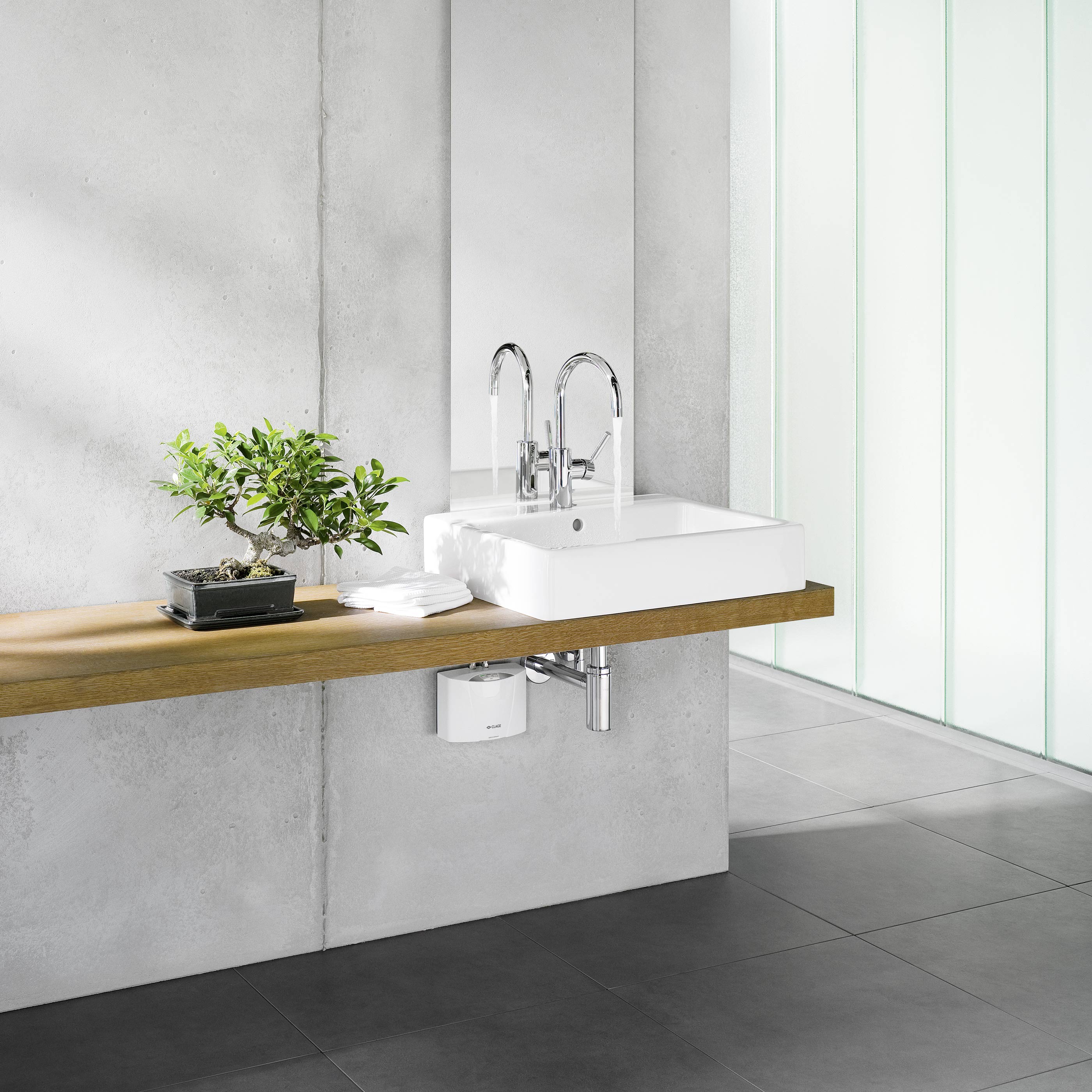

Image photo


10.04.2018

> ladda ned 		Image photo MCX-Milieu.jpg 10.04.2018 831 kB
> ladda ned

Image photo


23.06.2020

> ladda ned 		Image photo MCX-Milieufoto-anthrazit-zwei_Waschbecken.jpg 23.06.2020 168 kB
> ladda ned

BIM

MCX4-002-BIM.rfa

16.04.2018

> ladda ned 		BIM MCX4-002-BIM.rfa 16.04.2018 608 kB
> ladda ned

BIM

MCX3-002-BIM.rfa

16.04.2018

> ladda ned 		BIM MCX3-002-BIM.rfa 16.04.2018 608 kB
> ladda ned

BIM

MCX6-001-BIM.ifc

16.04.2018

> ladda ned 		BIM MCX6-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

MCX6-002-BIM.rfa

16.04.2018

> ladda ned 		BIM MCX6-002-BIM.rfa 16.04.2018 608 kB
> ladda ned

BIM

MCX4-001-BIM.ifc

16.04.2018

> ladda ned 		BIM MCX4-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

MCX7-001-BIM.ifc

16.04.2018

> ladda ned 		BIM MCX7-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

BIM

MCX7-002-BIM.rfa

16.04.2018

> ladda ned 		BIM MCX7-002-BIM.rfa 16.04.2018 608 kB
> ladda ned

BIM

MCX3-001-BIM.ifc

16.04.2018

> ladda ned 		BIM MCX3-001-BIM.ifc 16.04.2018 4,4 MB
> ladda ned

Datanorm

Datanorm.zip

25.11.2020

> ladda ned 		Datanorm Datanorm.zip 25.11.2020 39,7 MB
> ladda ned

GAEB

GAEB.zip

25.11.2020

> ladda ned 		GAEB GAEB.zip 25.11.2020 377 kB
> ladda ned

Tillbehör

>

CSP 3

CSP 3 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. De nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde.  CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

CSP 6

CSP 6 (inkluderad)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

FVS

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

T-stycke

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 3a

CSP 3a (extra tillbehör)

Aerator with chrome tap adapter M 24a (suitable for taps with internal thread at the outlet)

CSP 3a: Artikelnummer 0010-0043

CSP 3i

CSP 3i (extra tillbehör)

Aerator with chrome tap adapter M 22i (suitable for taps with external thread at the outlet)

CSP 3i: Artikelnummer 0010-0042

FX

FX (extra tillbehör)

Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX: Artikelnummer 2400-26090

FX (fram tills 2016)

FX (fram tills 2016) (extra tillbehör)

- ENDAST FÖR ENHETER TILLVERKADE TILL SLUTET AV 2016 - Fjärrkontroll inklusive transmissionsenhet FXE för installation i genomströmningsvärmare. Förutom användarinställningar direkt på enheten möjliggör fjärrkontrollen en bekväm temperaturjustering av den aktuella vattenvärmaren på avstånd upp till 10 meter. Säker, dubbelriktad trådlös överföring, kontinuerligt tvåknappstemperaturval, två förinställda knappar och en LCD-skärm, magnetvägghållare och batterier (ingår). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX (fram tills 2016): Artikelnummer 2400-26050

Interessanta funktioner.

  1. Förberedd för Smart Control

    Förberedd för Smart Control

  2. Fjärrkontroll (tillbehör)

    Fjärrkontroll (tillbehör)

  3. Förberedd för solvärmeanläggning

    Förberedd för solvärmeanläggning

Installation video (engelska)

Liknande produkter:

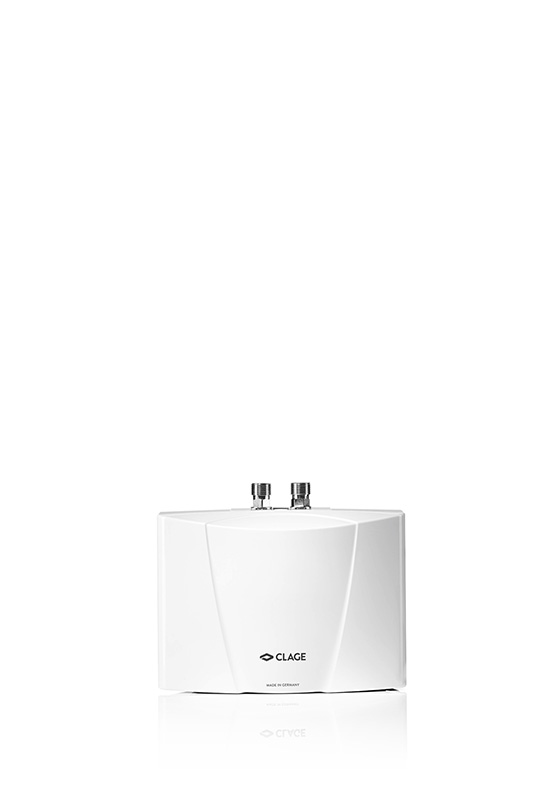

E-mini genomströmningsvärmare MBH
