Mały e-podgrzewacz wody - zestaw
MBX Lumino

Mały e-podgrzewacz wody - zestaw MBX Lumino

Klasa efektywności energetycznej A

(Skala: od A+ do F)

  • MBX 3 Lumino: 3,5 kW, 230 V
    na wtyk sieciowy
  • MBX 7 Lumino: 6,5 kW, 400 V

Tutaj używany jest MBX Lumino.

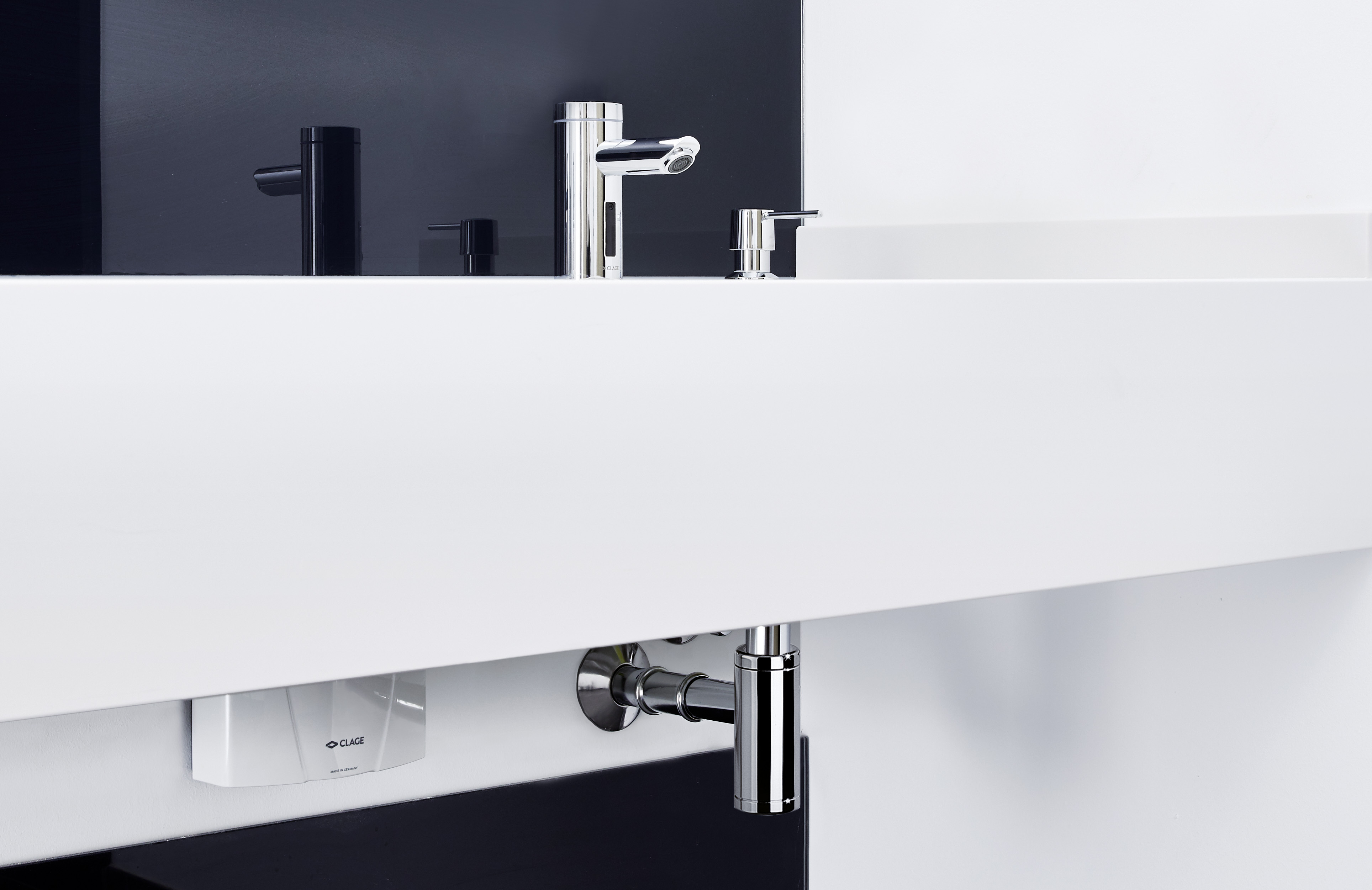

  1. umywalka <nobr>(np. WC dla gości)</nobr>

    umywalka (np. WC dla gości)

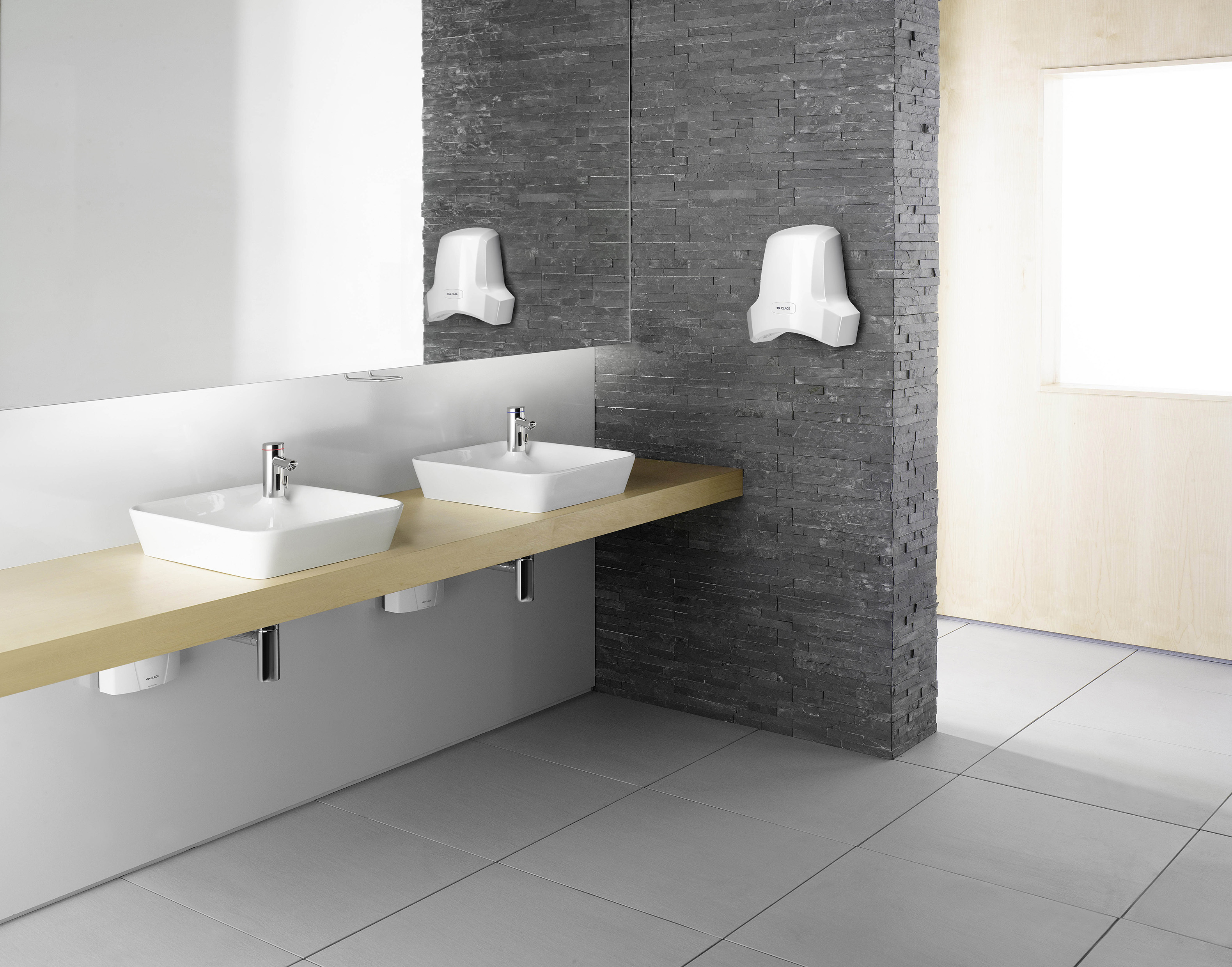

  2. wysokiej jakości pomieszczenia sanitarne

    wysokiej jakości pomieszczenia sanitarne

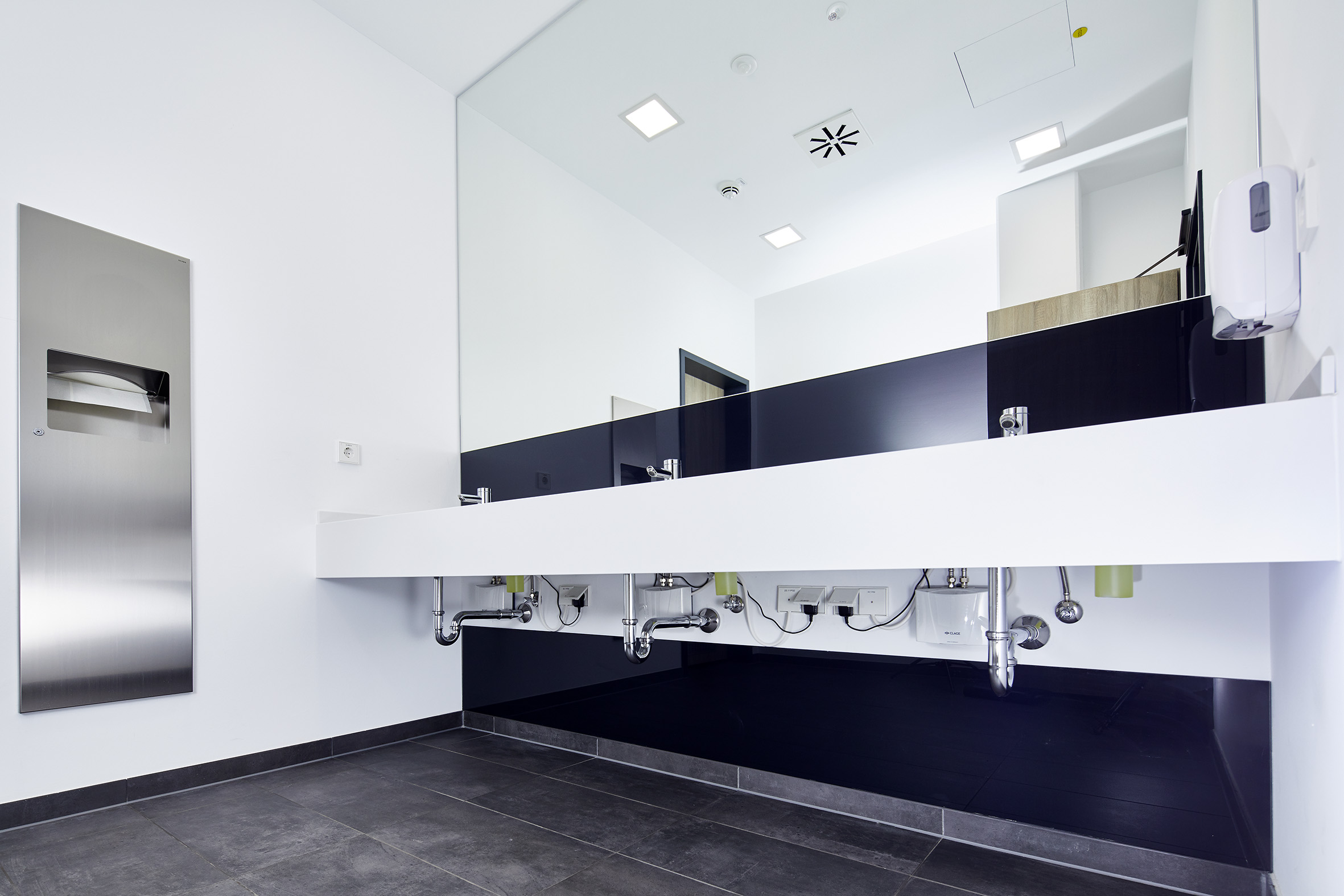

  3. publiczne pomieszczenia sanitarne

    publiczne pomieszczenia sanitarne

Efektywna higiena z armaturą bezdotykową.

Optymalne rozwiązanie do higienicznego i energooszczędnego zaopatrywania w ciepłą wodę pomieszczeń sanitarnych w budynkach użyteczności publicznej.

Awards Mały e-podgrzewacz wody - zestaw MBX Lumino
  • Elektronicznie sterowany podgrzewacz z armaturą bezdotykową do higienicznego i efektywnego mycia rąk
  • Dzięki czujnikowi podczerwieni armatura włącza i wyłącza wodę bezdotykowo. Temperatura wody może być regulowana bezstopniowo za pomocą dźwigni na armaturze.
  • Temperatura jest kontrolowana przez układ elektroniczny przepływowego podgrzewacza wody bez dodawania zimnej wody
  • Pierścień świetlny z kolorową diodą LED wizualizuje wybraną temperaturę w gradiencie kolorów od czerwonego (= ciepły) do niebieskiego (= zimny)
  • Jednorurowy system: bateria posiada tylko jeden przewód doprowadzający wodę. Zapewnia to całkowite przepłukanie wszystkich kanałów wodnych - w tym przepływowego podgrzewacza wody - niezależnie od wybranej temperatury na wylocie.
  • Aktywowalne płukanie higieniczne (automatyczne płukanie co 12, 24 lub 48 godzin)
  • Elektronika przepływowego podgrzewacza wody zapewnia wymaganą temperaturę i ekonomiczne zużycie energii
  • Wymiary (wysokość × szerokość × głębokość): 13,5 × 18,6 × 8,7 cm

Dane techniczne

>

Cyfry. Dane. Fakty.



















Mały e-podgrzewacz wody - zestaw MBX 3 Lumino Mały e-podgrzewacz wody - zestaw MBX 7 Lumino
umywalka <nobr>(np. WC dla gości)</nobr> wysokiej jakości pomieszczenia sanitarne publiczne pomieszczenia sanitarne umywalka <nobr>(np. WC dla gości)</nobr> wysokiej jakości pomieszczenia sanitarne publiczne pomieszczenia sanitarne
MBX 3 Lumino MBX 7 Lumino
Nr artykułu
Moc znamionowa przy 230 V [kW]
Moc znamionowa przy 400 V [kW]
Dopuszczalne nadciśnienie robocze [MPa (bar)]
Przyłącza wody (śrubowe)
Wydajność ciepłej wody przy Δt = 25 K 1) [l/min]
Przepływ załączający [l/min]
Maksymalne natężenie przepływu 2) [l/min]
Napięcie znamionowe [1~ / N / PE 220-240 V AC] Wtyczka: Schuko Typ-F (CEE 7/7)
Napięcie znamionowe [2~ / PE 400 V AC] Przyłącze stałe
Prąd znamionowy przy 230 V [A]
Prąd znamionowy przy 400 V [A]
Wymagany przekrój poprzeczny kabla [mm²]
Maksymalna temperatura wlotowa [°C]
Klasa ochrony
Specyficzna rezystywność wody 15 °C [Ωcm] ≥
Waga z wypełnieniem wodnym [kg], ok.
1500-15113 1500-15117
3,5
6,5
1 (10) 1 (10)
G ⅜" G ⅜"
2,0 3,7
1,2 1,5
1,9 3,5


15
16
1,5 2,5
70 70
IP 25 IP 25
1100 1100
1,5 1,5

1) Wzrost temperatury z np. 15 °C do 40 °C

2) Strumień przepływu ograniczony dla optymalnego wzrostu temperatury, może być dostosowany poprzez regulację przepływu wody

Pliki do pobrania

>

Typ nośnika Tytuł Data Rozmiar

Informacje o produkcie

MBX-Lumino-PI-pl.pdf

09.04.2018

> pobierz
Informacje o produkcie MBX-Lumino-PI-pl.pdf 09.04.2018 499 kB
> pobierz

Wskazówki bezpieczeństwa

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> pobierz

Etykieta energetyczna

MBX3-Lumino-Energielabel.pdf

06.09.2017

> pobierz
Etykieta energetyczna MBX3-Lumino-Energielabel.pdf 06.09.2017 220 kB
> pobierz

Karta produktu ErP

MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf

13.02.2017

> pobierz
Karta produktu ErP MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf 13.02.2017 231 kB
> pobierz

Deklaracja zgodności CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf

15.08.2024

> pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 3,0 MB
> pobierz

Deklaracja zgodności CE

MCX-MBX-deklaracja-zgodności-CE-pl-en-2018-05.pdf

20.05.2021

> pobierz
Deklaracja zgodności CE MCX-MBX-deklaracja-zgodności-CE-pl-en-2018-05.pdf 20.05.2021 267 kB
> pobierz

Zdjęcie produktu


11.05.2017

> pobierz
Zdjęcie produktu MBX_Lumino_frontal-HighRes.jpg 11.05.2017 209 kB
> pobierz

Zdjęcie produktu


11.05.2017

> pobierz
Zdjęcie produktu MBX_Lumino_links-HighRes.jpg 11.05.2017 210 kB
> pobierz

Zdjęcie produktu


11.05.2017

> pobierz
Zdjęcie produktu MBX_Lumino_rechts-HighRes.jpg 11.05.2017 210 kB
> pobierz

Katalog

CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf

23.05.2022

> pobierz
Katalog CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf 23.05.2022 16,4 MB
> pobierz

Cennik

CLAGE-Cennik-detaliczny-pl.pdf

09.05.2023

> pobierz
Cennik CLAGE-Cennik-detaliczny-pl.pdf 09.05.2023 6,7 MB
> pobierz

BIM

Lumino-001-BIM.ifc

16.04.2018

> pobierz
BIM Lumino-001-BIM.ifc 16.04.2018 465 kB
> pobierz

BIM

MCX-MBX-BIM.rfa

12.12.2023

> pobierz
BIM MCX-MBX-BIM.rfa 12.12.2023 736 kB
> pobierz

BIM

MCX-MBX-BIM.ifc

12.12.2023

> pobierz
BIM MCX-MBX-BIM.ifc 12.12.2023 1,9 MB
> pobierz

Datanorm

Datanorm.zip

03.06.2024

> pobierz
Datanorm Datanorm.zip 03.06.2024 40 kB
> pobierz

GAEB

GAEB.zip

03.06.2024

> pobierz
GAEB GAEB.zip 03.06.2024 725 kB
> pobierz

Akcesoria

>

CSP 3

CSP 3 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i tworzą w ten sposób równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 3 (< 2 l/min).

CSP 3: nr art.: 0010-00421

CSP 6

CSP 6 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i w ten sposób tworzą równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 6 (< 2 l/min).

CSP 6: nr art.: 0010-00461

FVS

FVS (zawarty w dostawie)

elastyczny wąż przyłączeniowy ⅜ cala nakrętka × ⅜ cala nakrętka, długość 50 cm

FVS: nr art.: 89620
