Mały przepływowy e-podgrzewacz
M-O

Mały przepływowy e-podgrzewacz  M-O

Klasa efektywności energetycznej A

(Skala: od A+ do F)

  • M 3-O: 3,5 kW, 230 V
    na wtyk sieciowy
  • M 4-O: 4,4 kW, 230 V
  • M 6-O: 5,7 kW, 230 V
  • M 7-O: 6,5 kW, 400 V

Tutaj używa się M-O.

  1. zlew gospodarczy

    zlew gospodarczy

  2. umywalka <nobr>(np. WC dla gości)</nobr>

    umywalka (np. WC dla gości)

  3. komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie)

    komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie)

  4. kuchnia herbaciana

    kuchnia herbaciana

Efektywna technologia przepływu.

Bezciśnieniowy przepływowy e-podgrzewacz wody M-O jest idealny jako energooszczędny zamiennik dla konwencjonalnych małych podgrzewaczy pojemnościowych w połączeniu z armaturą niskociśnieniową.

  • Przepływowy podgrzewacz wody sterowany hydraulicznie (jednostka nadumywalkowa) w formacie mini do energooszczędnego zasilania umywalki lub zlewozmywaka
  • Pełna moc grzewcza jest włączana automatycznie, gdy tylko woda przepływa przez urządzenie
  • Efektywna technologia przepływu zapewnia optymalny strumień wody przy oszczędnym zużyciu wody
  • System nieosłoniętej grzałki IES® z wymiennymi wkładami grzewczymi zapewnia dłuższą żywotność, mniejsze osadzanie się kamienia, jest wydajny i łatwy w utrzymaniu
  • Demontowalna pokrywa tabliczki znamionowej umożliwiająca dostęp do centralnej śruby obudowy i regulacji przepływu wody
  • Na wtyk sieciowy (3,5 kW) lub stałe przyłącze (od 4,4 kW), długość pzewodu: 65 cm
  • Konstrukcja bezciśnieniowa, pasuje tylko do armatur niskociśnieniowych
  • Wkładka areatora do tulejki armatury M 22/24
  • Dostępny również jako kompletny zestaw z armaturą M / SMB
  • Wymiary (wysokość × szerokość × głębokość): 13,5 × 18,6 × 8,7 cm

Dane techniczne

>

Cyfry. Dane. Fakty.




















Mały przepływowy e-podgrzewacz  M 3-O Mały przepływowy e-podgrzewacz  M 4-O Mały przepływowy e-podgrzewacz  M 6-O Mały przepływowy e-podgrzewacz  M 7-O
zlew gospodarczy umywalka <nobr>(np. WC dla gości)</nobr> komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie) zlew gospodarczy umywalka <nobr>(np. WC dla gości)</nobr> komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie) zlew gospodarczy umywalka <nobr>(np. WC dla gości)</nobr> komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie) kuchnia herbaciana zlew gospodarczy umywalka <nobr>(np. WC dla gości)</nobr> komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie) kuchnia herbaciana
M 3-O M 4-O M 6-O M 7-O
Nr artykułu
Moc znamionowa przy 230 V [kW]
Moc znamionowa przy 400 V [kW]
Dopuszczalne nadciśnienie robocze [MPa (bar)]
Przyłącza wody (śrubowe)
Wydajność ciepłej wody przy Δt = 25 K 1) [l/min]
Przepływ załączający [l/min]
Maksymalne natężenie przepływu 2) [l/min]
Napięcie znamionowe [1~ / N / PE 230 V AC] Wtyczka: Schuko Typ-F (CEE 7/7)
Napięcie znamionowe [1~ / N / PE 230 V AC] Przyłącze stałe
Napięcie znamionowe [2~ / PE 400 V AC] Przyłącze stałe
Prąd znamionowy przy 230 V [A]
Prąd znamionowy przy 400 V [A]
Wymagany przekrój poprzeczny kabla [mm²]
Maksymalna temperatura wlotowa [°C]
Klasa ochrony
Specyficzna rezystywność wody 15 °C [Ωcm] ≥
Waga z wypełnieniem wodnym [kg], ok.
1500-17113 1500-17114 1500-17116 1500-17117
3,5 4,4 5,7
6,5
0 (0) 0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,5 3,3 3,7
1,3 1,8 2,2 2,4
2,0 2,5 3,3 3,7



15 19 25
16
1,5 2,5 4,0 2,5
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5

1) Wzrost temperatury z np. 15 °C do 40 °C

2) Strumień przepływu ograniczony dla optymalnego wzrostu temperatury, może być dostosowany poprzez regulację przepływu wody

Pliki do pobrania

>

Typ nośnika Tytuł Data Rozmiar

Informacje o produkcie

M-O-PI-pl.pdf

09.04.2018

> pobierz
Informacje o produkcie M-O-PI-pl.pdf 09.04.2018 493 kB
> pobierz

Instrukcja obsługi i montażu

MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

29.09.2022

> pobierz
Instrukcja obsługi i montażu MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 29.09.2022 8,0 MB
> pobierz
  Starsze wersje>
 Instrukcja obsługi i montażuMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-03-2021.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-07-2019-BUCH-Online.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-11-2017.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-02-2015.pdf> pobierz> pobierz
  Inne wersje na żądanie

Wskazówki bezpieczeństwa

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> pobierz

Etykieta energetyczna

M3-Energielabel.pdf

06.09.2017

> pobierz
Etykieta energetyczna M3-Energielabel.pdf 06.09.2017 220 kB
> pobierz

Etykieta energetyczna

M6-Energielabel.pdf

06.09.2017

> pobierz
Etykieta energetyczna M6-Energielabel.pdf 06.09.2017 220 kB
> pobierz

Etykieta energetyczna

M7-Energielabel.pdf

06.09.2017

> pobierz
Etykieta energetyczna M7-Energielabel.pdf 06.09.2017 220 kB
> pobierz

Etykieta energetyczna

M4-Energielabel.pdf

06.09.2017

> pobierz
Etykieta energetyczna M4-Energielabel.pdf 06.09.2017 220 kB
> pobierz

Karta produktu ErP

M3-M7-ErP-ErP-Produktdatenblatt.pdf

09.02.2017

> pobierz
Karta produktu ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 09.02.2017 96 kB
> pobierz

Deklaracja zgodności CE

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> pobierz

Deklaracja zgodności CE

deklaracja-zgodności-M-MO.PDF

28.03.2017

> pobierz
Deklaracja zgodności CE deklaracja-zgodności-M-MO.PDF 28.03.2017 358 kB
> pobierz

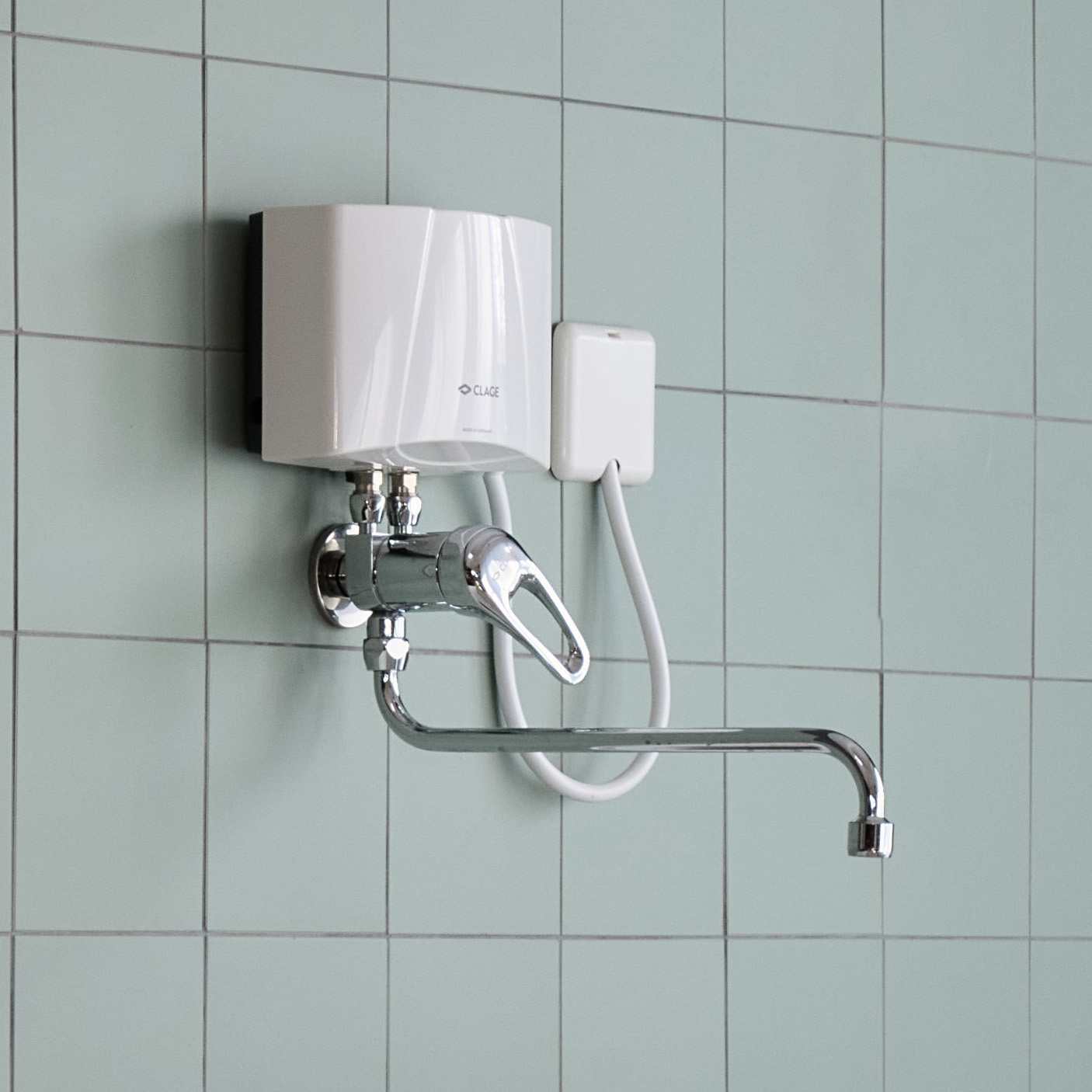

Zdjęcie Milieu


09.02.2017

> pobierz
Zdjęcie Milieu MO-Einsatz-Milieufoto.jpg 09.02.2017 359 kB
> pobierz

Katalog

CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf

23.05.2022

> pobierz
Katalog CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf 23.05.2022 16,4 MB
> pobierz

Cennik

CLAGE-Cennik-detaliczny-pl.pdf

09.05.2023

> pobierz
Cennik CLAGE-Cennik-detaliczny-pl.pdf 09.05.2023 6,7 MB
> pobierz

BIM

M3O-002-BIM.rfa

30.04.2018

> pobierz
BIM M3O-002-BIM.rfa 30.04.2018 908 kB
> pobierz

BIM

M4O-002-BIM.rfa

30.04.2018

> pobierz
BIM M4O-002-BIM.rfa 30.04.2018 908 kB
> pobierz

BIM

M6O-002-BIM.rfa

30.04.2018

> pobierz
BIM M6O-002-BIM.rfa 30.04.2018 908 kB
> pobierz

BIM

M7O-002-BIM.rfa

30.04.2018

> pobierz
BIM M7O-002-BIM.rfa 30.04.2018 540 kB
> pobierz

Datanorm

Datanorm.zip

03.06.2024

> pobierz
Datanorm Datanorm.zip 03.06.2024 40 kB
> pobierz

GAEB

GAEB.zip

03.06.2024

> pobierz
GAEB GAEB.zip 03.06.2024 725 kB
> pobierz

Akcesoria

>

CSP 3

CSP 3 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i tworzą w ten sposób równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 3 (< 2 l/min).

CSP 3: nr art.: 0010-00421

CSP 6

CSP 6 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i w ten sposób tworzą równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 6 (< 2 l/min).

CSP 6: nr art.: 0010-00461

CSP 3a

CSP 3a (opcjonalnie)

Regulator strumienia wody z chromowaną tulejką M 24a (nadaje się do armatury z gwintem wewnętrznym na wylewce)

CSP 3a: nr art.: 0010-0043

CSP 3i

CSP 3i (opcjonalnie)

Regulator strumienia z chromowana tulejką M22i (nadaje się do armatury z gwintem zewnętrznym na wylewce)

CSP 3i: nr art.: 0010-0042

LS 12

LS 12 (opcjonalnie)

Obrotowa wylewka rurowa 12 cm z przyłączem śrubowym M 22

LS 12: nr art.: 0010-0052

LS 20

LS 20 (opcjonalnie)

Obrotowa wylewka rurowa 20 cm z przyłączem śrubowym M 22

LS 20: nr art.: 0010-0054

LS 30

LS 30 (opcjonalnie)

Obrotowa wylewka rurowa 30 cm z przyłączem śrubowym M 22

LS 30: nr art.: 0010-0055

SMB / LS

SMB / LS (opcjonalnie)

Specjalna armatura nadumywalkowa z obrotową wylewką 16 cm

SMB / LS: nr art.: 1100-04100

SME

SME (opcjonalnie)

Jednouchwytowa armatura nadumywalkowa z obrotową wylewką 16 cm

SME: nr art.: 1100-04150
