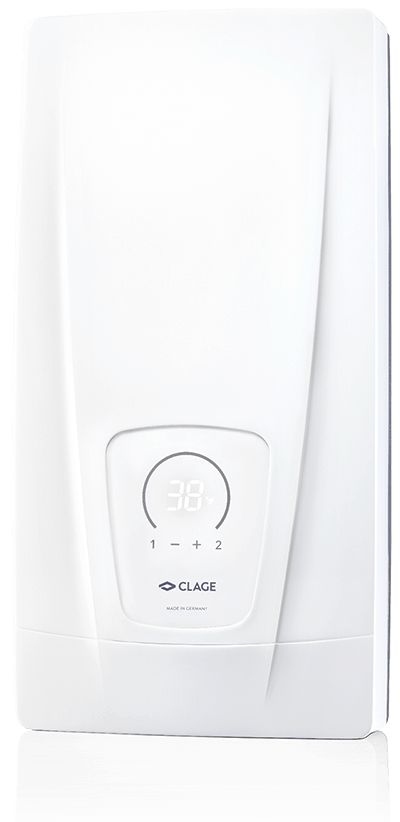

E-comfort instant waterverwarmer
DCX 12 Next L

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

DCX 12 Next L: 8,8/11,5 kW, 220–240 V

Technische gegevens
Downloads
Accessoires

Hier wordt de DCX 12 Next L gebruikt.

Handwasbak
Douche
Keukengootsteen

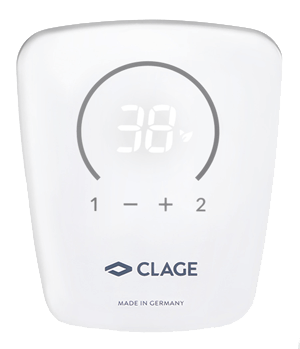

Handig met LED display

Productinnovatie
De DCX 12 Next L wordt comfortabel bediend via een LED-display met sensortoetsen. De twee geheugentoetsen zijn ingesteld op respectievelijk 38 °C en 42 °C. Gewenste temperaturen kunnen individueel worden ingesteld. Via het servicemenu kunnen parameters worden ingesteld en uitgelezen.

Awards E-comfort instant waterverwarmer DCX 12 Next L

Elektronisch geregelde comfortdoorstroomverwarmer met sensorbedieningspaneel en LED-display
Nauwkeurige temperaturen tussen 20 °C en 60 °C dankzij TWIN TEMPERATURE Control TTC
Bijzonder luchtbestendig verwarmingssysteem dankzij innovatieve indeling van het verwarmingskanaal
Kaal verwarmingssysteem IES zorgt voor een langere levensduur, minder verkalking en is efficiënt en onderhoudsvriendelijk
Elektronisch veiligheidssysteem met luchtbelherkenning, temperatuur- en drukbeveiliging
Met Multiple Power System MPS wordt het maximale energieverbruik bij de installatie ingesteld: 8,8 oder 11,5 kW, 230 V
Eenvoudige installatie dankzij vrije inbouwruimte en variabele aansluitmogelijkheden
Geschikt voor waterbesparende armaturen: bijzonder lage inschakelwaterhoeveelheid vanaf 1,5 l/min dankzij innovatieve waterstroomtechniek
Afmetingen (hoogte × breedte × diepte): 46,8 × 23,9 × 9,6 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



DCX 12 Next L

Artikelnummer

Nominaal vermogen ¹⁾ (variabel instelbaar door MPS) bij 230 V [kW]

Maximale bedrijfsdruk [MPa (bar)]

Wateraansluitingen (schroefaansluitingen)

Warm water opbrengst bij

Stroomsnelheid bij inschakelen [l/min]

Maximaal debiet ³⁾ [l/min]

Spanning [1~ / N / PE 220-240 V AC] Vaste aansluiting

Nominale stroom bij 230 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Geschikt voor naverwarming zonneboilersystemen ⁴⁾

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

3200-36452
8,8	11,5
1 (10)	1 (10)
G ½"	G ½"
4,5	5,9
1,5	1,5
5,0	5,0

38,3	50,0
10	10
70	70

IP 25	IP 25
1300	1300
4,2	4,2

1) De ingestelde aangesloten belasting beïnvloedt de waarden bij nominale stroom en warmwateruitgang.

2) Temperatuurverhoging van bijv. 12 °C tot 40 °C (gemengd water met een debiet van >5 l/min)

3) Beperkte doorstroom voor optimale temperatuurstijging

4) Geschikt voor naverwarming

Downloads

	Type media	Titel	Datum	Grootte
Gebruik- en montagehandleiding DCX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 02.11.2023 > download	Gebruik- en montagehandleiding	DCX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	02.11.2023	11 kB > download
Snelstartgids DCX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 01.11.2023 > download	Snelstartgids	DCX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	01.11.2023	6,2 MB > download
Handleiding met alleen foto's DX3-230V-Bilderanleitung-mit-DMB.pdf 19.07.2023 > download	Handleiding met alleen foto's	DX3-230V-Bilderanleitung-mit-DMB.pdf	19.07.2023	1,9 MB > download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download	Veiligheidsinstructies	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	483 kB > download
Energielabel DCX12-Next-L-Energielabel-2023.pdf 24.10.2023 > download	Energielabel	DCX12-Next-L-Energielabel-2023.pdf	24.10.2023	232 kB > download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 > download	CE-verklaring	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf	05.11.2021	1,3 MB > download
Productfoto DCX-Next-L-frontal.jpg 20.09.2023 > download	Productfoto	DCX-Next-L-frontal.jpg	20.09.2023	294 kB > download

Accessoires

RDX 3 (optioneel)

Indien gewenst is het universele montageframe RDX 3 als accessoire verkrijgbaar, waarmee de elektrische aansluiting op elk punt achter het apparaat kan worden gemaakt. De IP-beschermingsklasse van het apparaat met RDX 3 is IP24. Met elektrische bedrading en leidingverlengstukken. Voor moeilijke installatieomstandigheden, bijv. vervanging van een doorstroomverwarmer waarbij aansluitingen verspringen. Compenseert voor uitstekende tegels of oneffenheden in de wand. Montage alleen door een vakman of specialist.

RDX 3: Artikelnummer 3200-36100

UDX (optioneel)

Flexibele slangen-set voor installatie onder de gootsteen met opbouwwateraansluitingen G ⅜-inch top (RDX-montageframe vereist).

UDX: Artikelnummer 3200-34110

VDX (optioneel)

Flexibele slangen-set voor verspringende installatie of het verwisselen van de wateraansluitingen bij het vervangen van gasgeiser of traditionele boiler (RDX-montageframe vereist).

VDX: Artikelnummer 3200-34120
