E-compacte doorstroomverwarmer
CEX 7-U

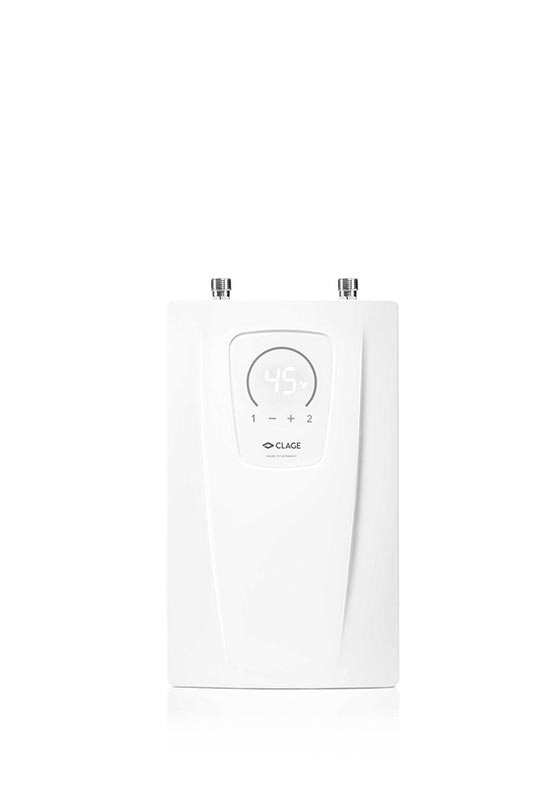

E-compacte doorstroomverwarmer CEX 7-U

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

  • CEX 7-U: 6,9 kW, 400 V

De CEX 7-U wordt hier gebruikt.

  1. Keukengootsteen

    Keukengootsteen

  2. Wastafel

    Wastafel

  3. Dubbele wastafel

    Dubbele wastafel

Mate van warmwatercomfort.

De CEX 7-U zorgt met zijn elektronische besturing voor een energiezuinige warmwatervoorziening. Het water wordt tijdens de doorstroming direct verwarmd tot de vooraf ingestelde temperatuur. De temperatuur wordt geselecteerd met een druk op de knop op het LCD-bedieningspaneel met twee toetsen met vaste waarden, die in de fabriek op 35 zijn ingesteld.

  • Elektronisch geregelde onderbouw doorstroomverwarmer in compact formaat
  • druktoetsbediening met LED-display voor temperatuurinvoer tussen 20 °C en 60 °C met graadnauwkeurigheid
  • In het ideale bereik tussen 35 °C en 43 °C kan de temperatuur in stappen van 0,5 graden worden ingesteld.
  • Twee programmeerbare toetsen voor individuele vaste waarden, Activeerbare temperatuurbegrenzer en bedrijfsindicatoren
  • Geen bijmenging van koud water meer nodig
  • Eenvoudige installatie onder het aanrecht dankzij de kleine afmetingen en externe ⅜ inch wateraansluitingen voor een drukvaste of drukloze installatie
  • Aansluitset (T-stuk en flexibele drukslang) voor een stopkraan wordt geleverd
  • Exacte temperatuur door TWIN TEMPERATURE Control TTC® tot aan de capaciteitslimiet
  • Met netstroomkabel voor een 3-fase permanente aansluiting
  • Module voor afstandsbediening verkrijgbaar als accessoire draadloze afstandsbediening FXS 3 (C)
  • Kan ook worden bediend met een tablet of smartphone (vanaf iOS 9 / Android-OS 4.4) (hiervoor is een FXE3 (C) radioadapter en de "Smart Control" app nodig)
  • Afmetingen (hoogte × breedte × diepte): 29,4 × 17,7 × 10,4 cm

Technische gegevens

>

Cijfers. Gegevens. Feiten.

















E-compacte doorstroomverwarmer CEX 7-U
Keukengootsteen Wastafel Dubbele wastafel
CEX 7-U
Artikelnummer
Nominaal vermogen bij 400 V [kW]
Maximale bedrijfsdruk [MPa (bar)]
Wateraansluitingen (schroefaansluitingen)
Warm water opbrengst bij
Stroomsnelheid bij inschakelen [l/min]
Maximaal debiet 2) [l/min]
Nominale spanning [3~ / PE 380-415 V AC] Vaste aansluiting
Nominale stroom bij 400 V [A]
Vereiste kabeldiameter [mm²]
Maximale aanvoertemperatuur [°C]
Geschikt voor naverwarming zonneboilersystemen 3)
Beschermingsklasse
Specifieke waterweerstand bij 15 °C [Ωcm] ≥
Gewicht met watervulling [kg], ca.
2400-26424
6,9
1 (10)
G ⅜"
3,0
2
4
10
1,0
60
IP 24
1000
2,7

1) Temperatuurverhoging van bijv. 12 °C tot 45 °C

2) Beperkte doorstroom voor optimale temperatuurstijging

3) Geschikt voor naverwarming

Downloads

>

Type media Titel Datum Grootte

Gebruik- en montagehandleiding

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> download
Gebruik- en montagehandleiding CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> download

Veiligheidsinstructies

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> download

Energielabel

CEX7-U-Energielabel.pdf

28.02.2018

> download
Energielabel CEX7-U-Energielabel.pdf 28.02.2018 219 kB
> download

CE-verklaring

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf

05.11.2021

> download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 752 kB
> download

Productfoto


23.12.2021

> download

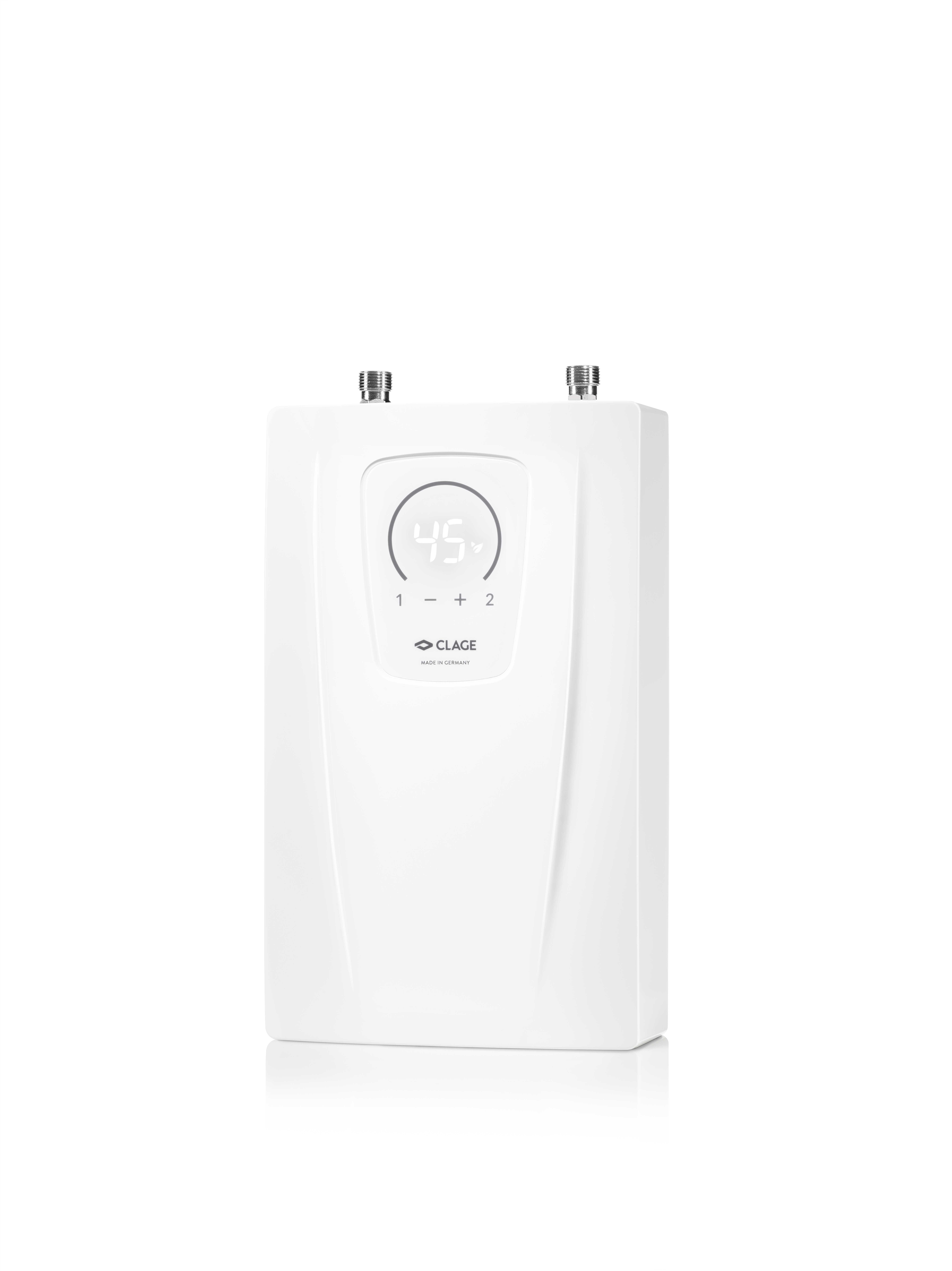

Productfoto CEX-U-CX3-45Grad-Produktfoto-rechts.jpg 23.12.2021 414 kB
> download

Productfoto


23.12.2021

> download

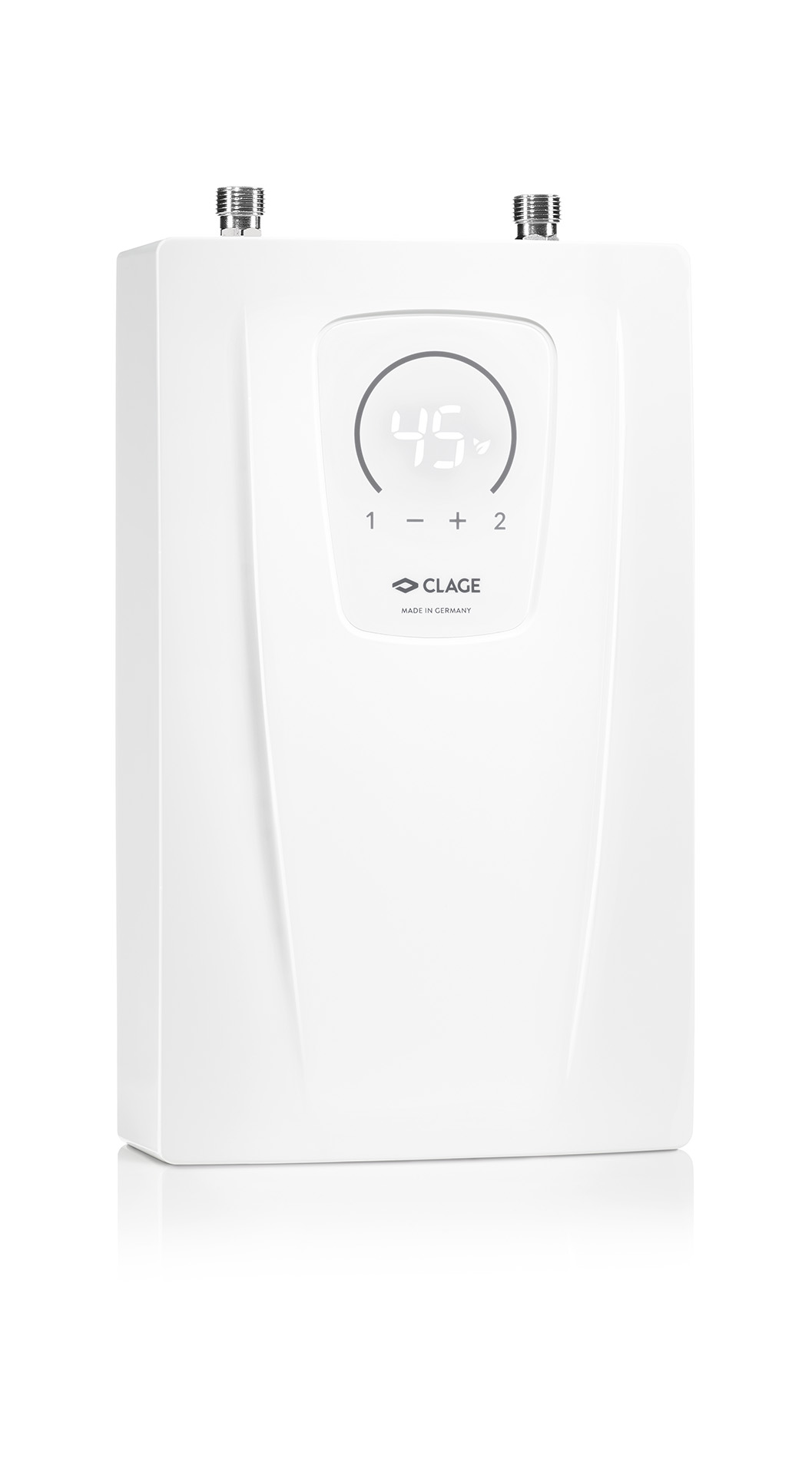

Productfoto CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 74 kB
> download

Productfoto


23.12.2021

> download

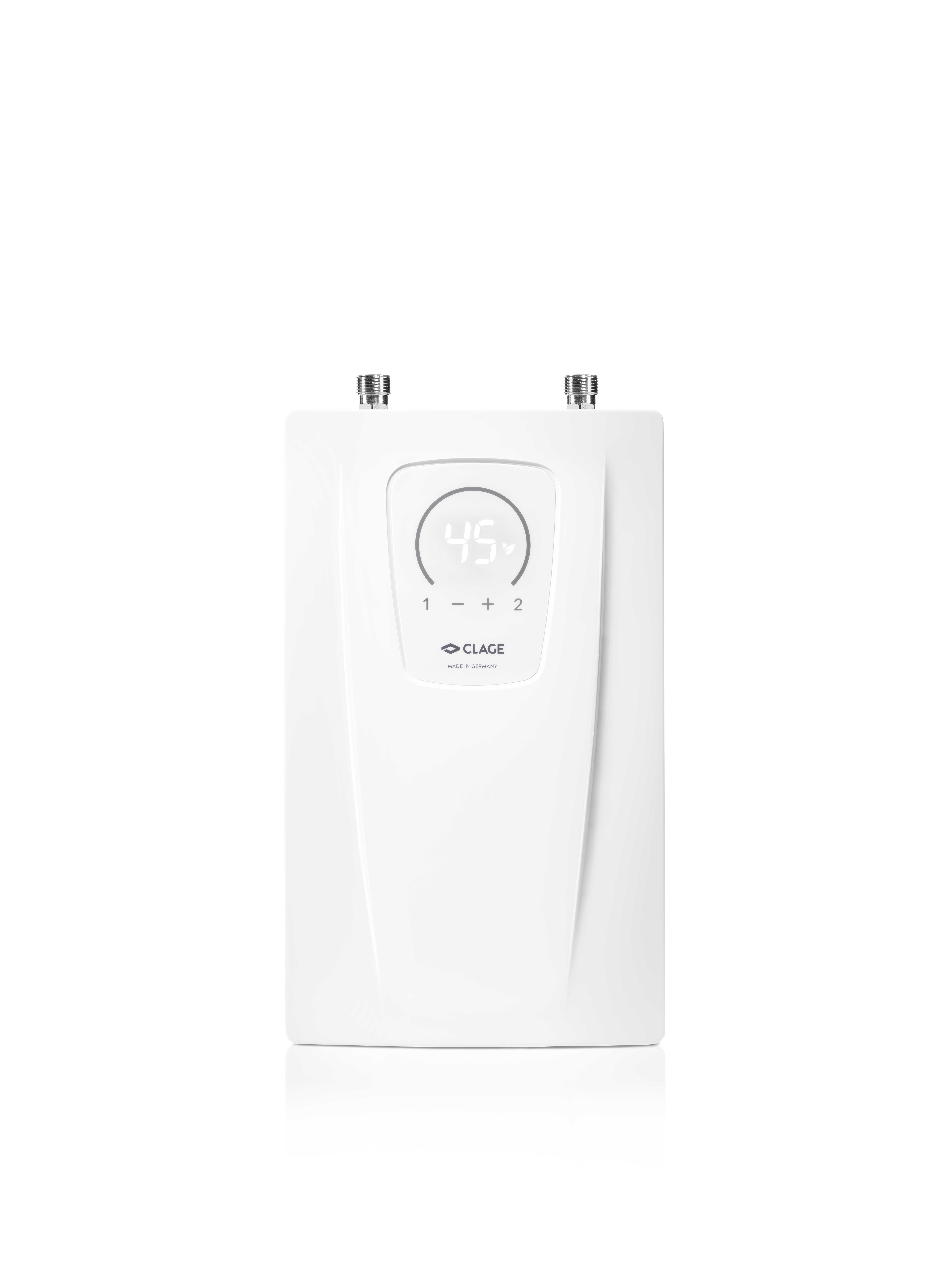

Productfoto CEX-U-CX3-45Grad-Produktfoto-frontal.jpg 23.12.2021 417 kB
> download

Accessoires

>

FVS

FVS (bij de levering inbegrepen)

flexibele aansluitslang ⅜ inch wartelmoer × ⅜ inch wartelmoer, 50 cm lang

FVS: Artikelnummer 89620

T-stuk

T-stuk (bij de levering inbegrepen)

Speciaal T-stuk ⅜-inch wartelmoer × ⅜-inch QV Ø 10 mm

T-stuk: Artikelnummer 89610

CSP 6

CSP 6 (optioneel)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (optioneel)

Beluchter met verchroomd mondstuk M 24a (geschikt voor armaturen met binnendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6a (< 3,5 l/min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (optioneel)

Beluchter met verchroomd mondstuk M 22i (geschikt voor armaturen met buitendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-straalregelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6i (< 3,5 l/min).

CSP 6i: Artikelnummer 0010-0046

FXS 3 (C) radio afstandsbediening set

FXS 3 (C) radio afstandsbediening set (optioneel)

- ALLEEN VOOR EENHEDEN VANAF BOUWJAAR 2022 - FX 3 radiografische afstandsbediening plus FXE 3 (C) Bluetooth radioadapter in een set voor installatie in de doorstroomverwarmer. Naast de bediening op het toestel maakt de radiografische afstandsbediening een comfortabele temperatuurinstelling van de doorstroomverwarmer over een afstand van ca. 10 meter in het gebouw mogelijk. Veilige Bluetooth-radiotransmissie, traploze temperatuurkeuze via twee toetsen, twee toetsen met vaste waarde en een LCD-display, magnetische muurbeugel en batterijen (inbegrepen). IP 20. Afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm

FXS 3 (C) radio afstandsbediening set: Artikelnummer 3200-34027

FXE 3 (C) Uitbreiding

FXE 3 (C) Uitbreiding (optioneel)

- ALLEEN VOOR EENHEDEN VANAF BOUWJAAR 2022 - Bluetooth radioadapter voor inbouw in de doorstromer om de elektrische doorstromer te verbinden met de smartphone/tablet via de "Smart Control" app of een CLAGE afstandsbediening. Deze uitbreiding is nodig als de toestellen nog niet zijn uitgerust met een FX 3-radio-afstandsbediening.

FXE 3 (C) Uitbreiding: Artikelnummer 3200-34026

FXS Next (C)

FXS Next (C) (optioneel)

Bluetooth-radioafstandsbediening voor elektronische doorstroomverwarmers, temperatuurselectie en instellingen via sensortoetsen in een intuïtieve menunavigatie, met e-paper-display, Bluetooth-verbinding voor veilige gegevensoverdracht tussen radioafstandsbediening en doorstroomverwarming, FXE 3 radioadapter voor inbouw in de doorstroomverwarming (C-serie) meegeleverd met FXS Next, batterijen en magnetische wandhouder meegeleverd.

FXS Next (C): Artikelnummer 3200-34024

LAB

LAB (optioneel)

Afschakelbox (elektrische installatieset) met voorgemonteerde kabels, magneetschakelaar en afschakelrelais, voor gecombineerde aansluiting van een doorstromer met een vermogen ≤ 13,5 kW en een inductiekookplaat op de contactdoos van de kookplaat, wanneer er geen aparte voeding voor de doorstroomverwarmer mogelijk is. IP 55. Afmetingen ( H × B × T ): 17 × 13 × 8 cm.

LAB: Artikelnummer 82260

Interessante kenmerken.

  1. Klaar voor domotica

    Klaar voor domotica

  2. Radiografische afstandsbediening (optioneel)

    Radiografische afstandsbediening (optioneel)

  3. Geschikt voor naverwarming van zonneboilersystemen

    Geschikt voor naverwarming van zonneboilersystemen
