E-mini doorstroomverwarmer-set
MBX Lumino

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

MBX 3 Lumino: 3,5 kW, 230 V
met stekker
MBX 7 Lumino: 6,5 kW, 400 V

MBX Lumino wordt hier gebruikt.

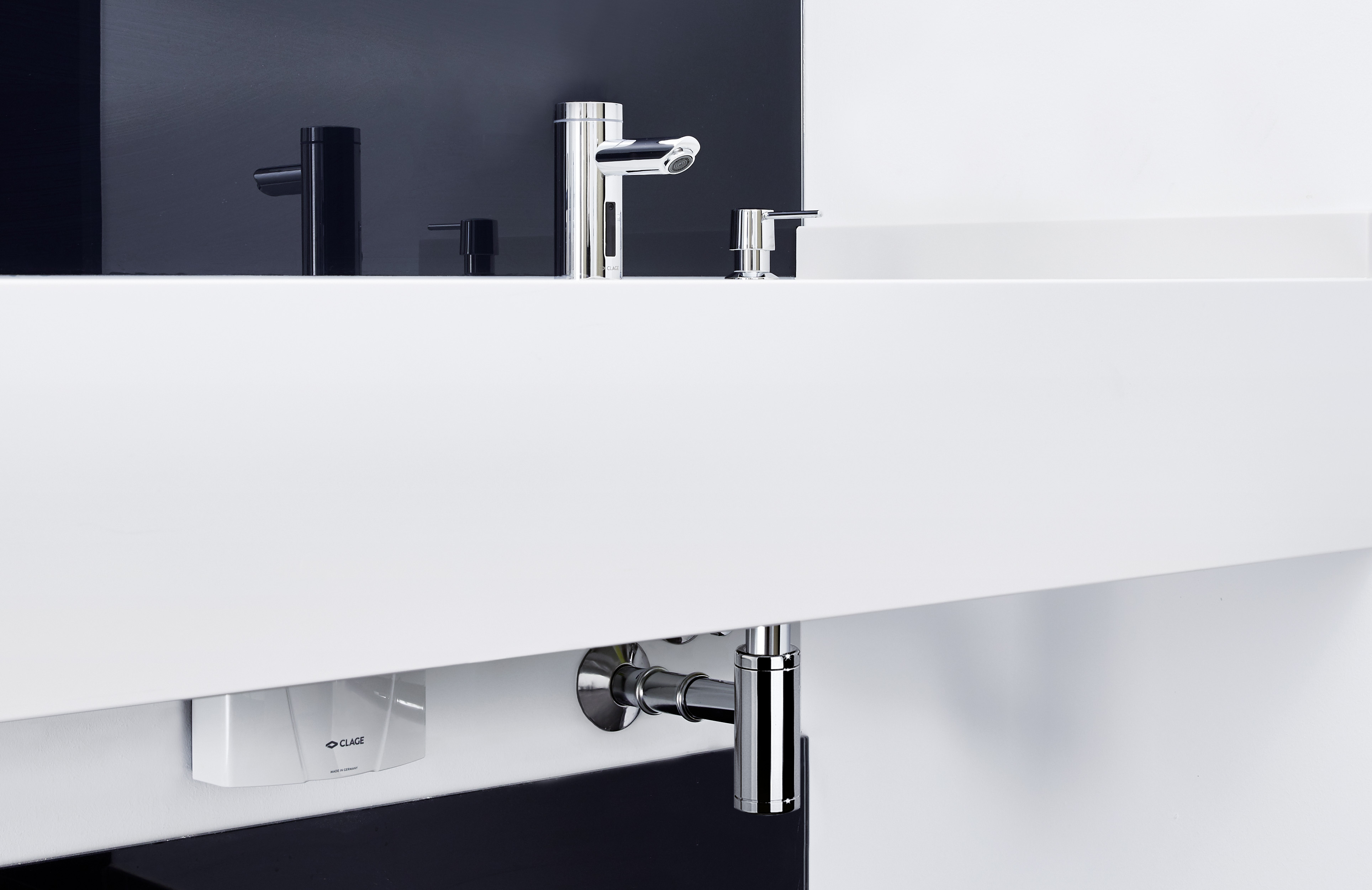

Wastafel (bijv. in het gastentoilet)

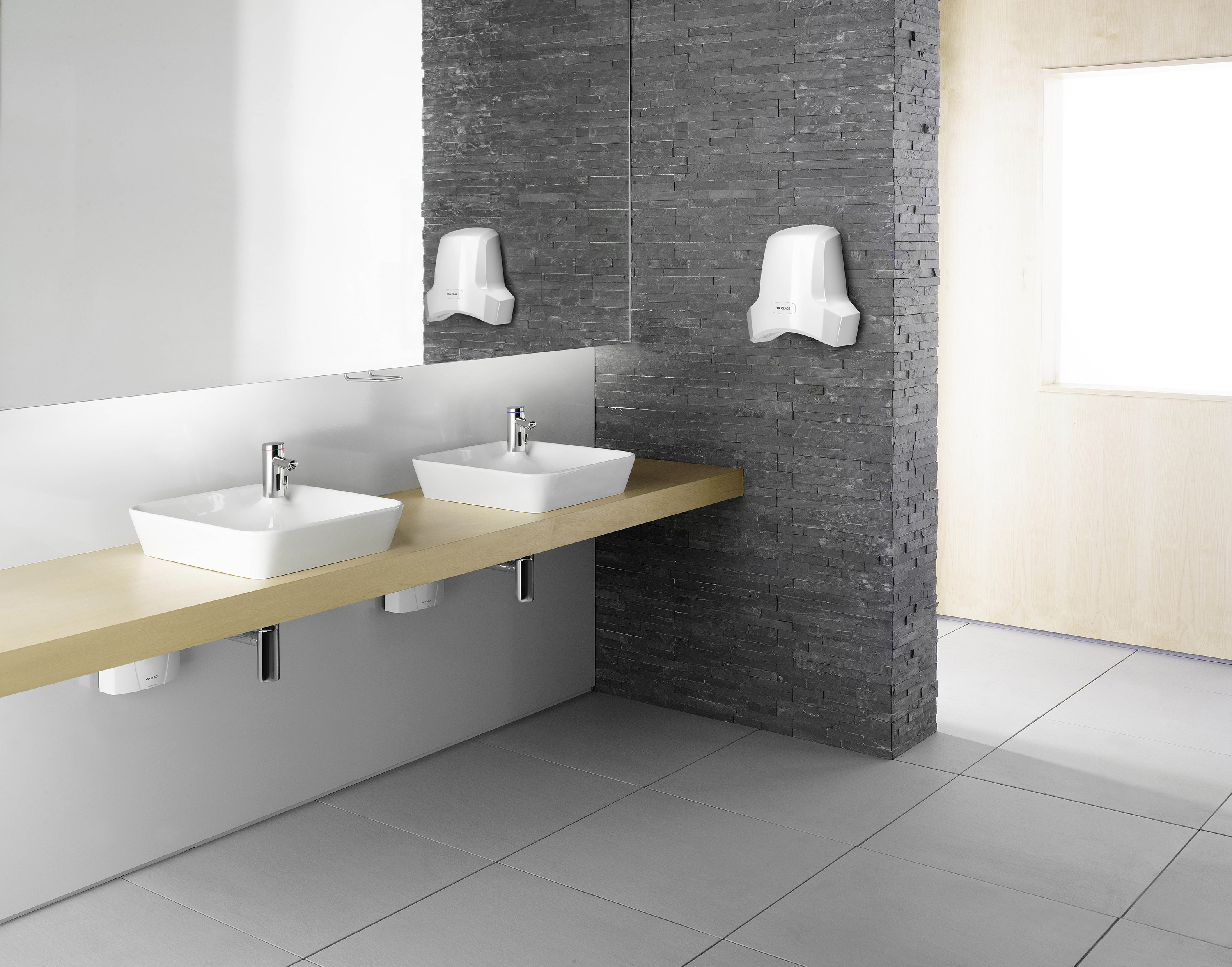

Hoogwaardige sanitaire ruimtes

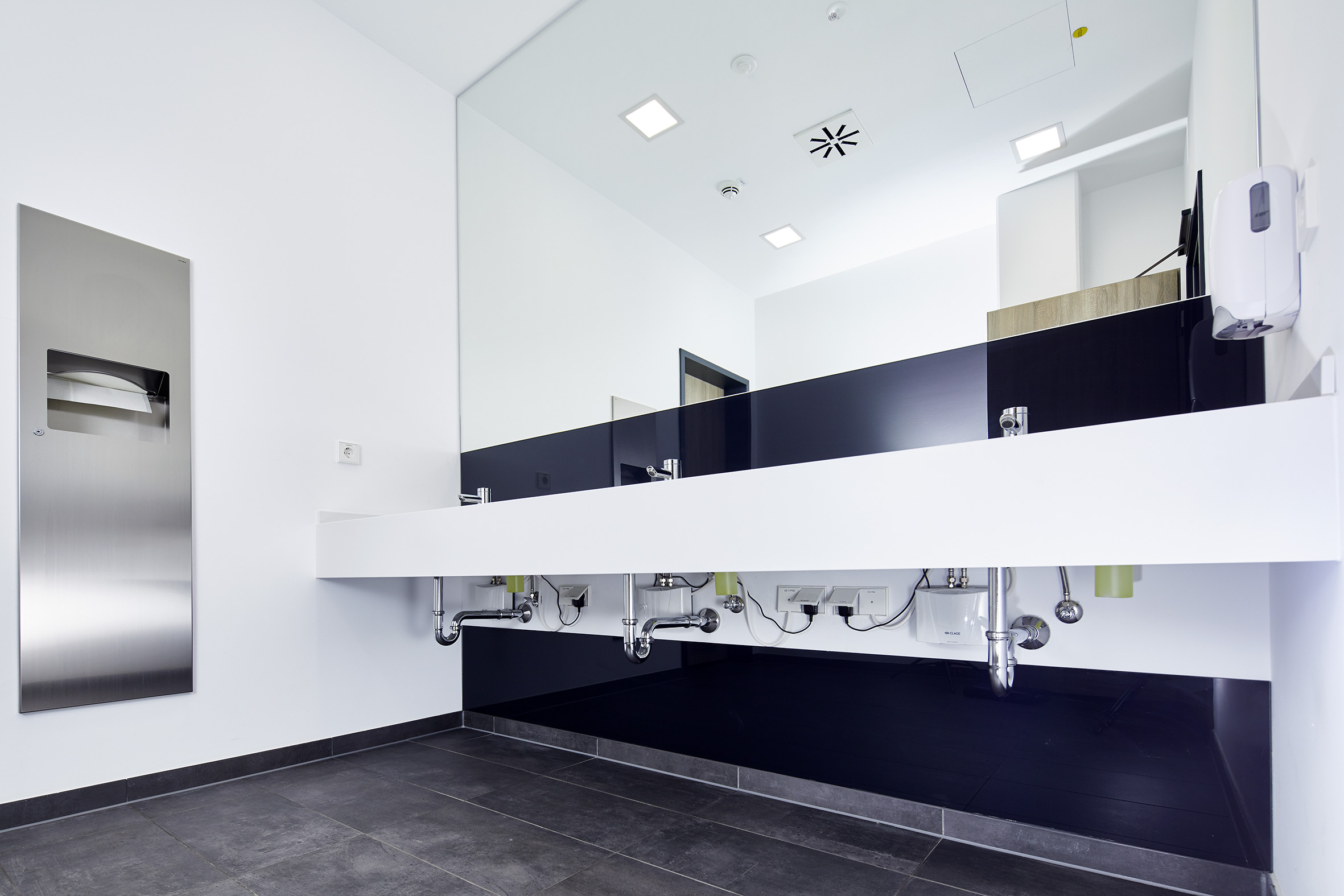

Openbare sanitaire ruimtes

Efficiënte hygiëne met sensorkraan.

De optimale oplossing om sanitaire ruimten in openbare bedrijfsgebouwen op hygiënische en energie-efficiënte wijze van warm water te voorzien.

Awards E-mini doorstroomverwarmer-set MBX Lumino

Elektronisch gestuurde doorstroomverwarmer met sensorkraan voor hygiënisch en efficiënt handenwassen
Door een infraroodsensor schakelt de kraan het water aan en uit zonder deze aan te raken. De watertemperatuur kan worden aangepast met een hendel op de armatuur.
De temperatuur wordt geregeld door de elektronica van de doorstroomverwarmer zonder toevoeging van koud water
Een LED-kleurige lichtring visualiseert de geselecteerde temperatuur in een kleurgradiënt van rood (= warm) naar blauw (= koud)
One Pipe System: De kraan heeft slechts één enkele watertoevoerleiding. Dit garandeert een volledige spoeling van alle leidingen - inclusief de doorstroomverwarmer - ongeacht de gekozen uitstroomtemperatuur.
Activeerbare hygiënische spoeling (automatische spoeling om de 12, 24 of 48 uur)
De elektronica van de doorstroomverwarmer zorgt voor de gewenste temperatuur en een zuinig energieverbruik
Afmetingen (hoogte × breedte × diepte): 13,5 × 18,6 × 8,7 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



MBX 3 Lumino	MBX 7 Lumino

Artikelnummer

Nominaal vermogen bij 230 V [kW]

Nominaal vermogen bij 400 V [kW]

Maximale bedrijfsdruk [MPa (bar)]

Wateraansluitingen (schroefaansluitingen)

Warmwatercapaciteit bij Δt = 25 K [l/min]

Stroomsnelheid bij inschakelen [l/min]

Max. stroomsnelheid ²⁾ [l/min]

Spanning [1~ / N / PE 220-240 V AC] Stekker: Schuko Typ-F (CEE 7/7)

Spanning [2~ / PE 400 V AC] Vaste aansluiting

Nominale stroom bij 230 V [A]

Nominale stroom bij 400 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

1500-15113	1500-15117
3,5
	6,5
1 (10)	1 (10)
G ⅜"	G ⅜"
2,0	3,7
1,2	1,5
2,0	3,7


15
	16
1,5	2,5
70	70
IP 25	IP 25
1100	1100
1,5	1,5

1) Temperatuurverhoging van bijv. 15 °C tot 40 °C

2) Beperkte doorstroom voor optimale temperatuurverhoging, instelbaar door aanpassing van het doorstroomvolume

Downloads

	Type media	Titel	Datum	Grootte
Productinformatie MBX-Lumino-PI-nl.pdf 07.08.2020 > download	Productinformatie	MBX-Lumino-PI-nl.pdf	07.08.2020	442 kB > download
Gebruik- en montagehandleiding MBX-Lumino-GMA-de-en-fr-nl.pdf 25.06.2020 > download	Gebruik- en montagehandleiding	MBX-Lumino-GMA-de-en-fr-nl.pdf	25.06.2020	4,6 MB > download
		Oudere versies>
	Gebruik- en montagehandleiding	MBX Lumino2.0-GMA-de-en-fr-nl-07-2019.pdf> download		> download
	Gebruik- en montagehandleiding	MBX Lumino2.0-GMA-de-en-fr-nl-04-2018.pdf> download		> download
	Gebruik- en montagehandleiding	MBX Lumino-GMA-de-en-fr-nl-04-2016.pdf> download		> download
	Gebruik- en montagehandleiding	MBX Lumino-GMA-de-en-fr-nl-09-2015.pdf> download		> download
	Gebruik- en montagehandleiding	MBX Lumino-GMA-de-en-fr-nl-07-2015.pdf> download		> download
		Andere versies op aanvraag
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download	Veiligheidsinstructies	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	483 kB > download
Energielabel MBX3-Lumino-Energielabel.pdf 06.09.2017 > download	Energielabel	MBX3-Lumino-Energielabel.pdf	06.09.2017	220 kB > download
ErP productgegevensblad MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf 13.02.2017 > download	ErP productgegevensblad	MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf	13.02.2017	231 kB > download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf 05.11.2021 > download	CE-verklaring	CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf	05.11.2021	1,3 MB > download

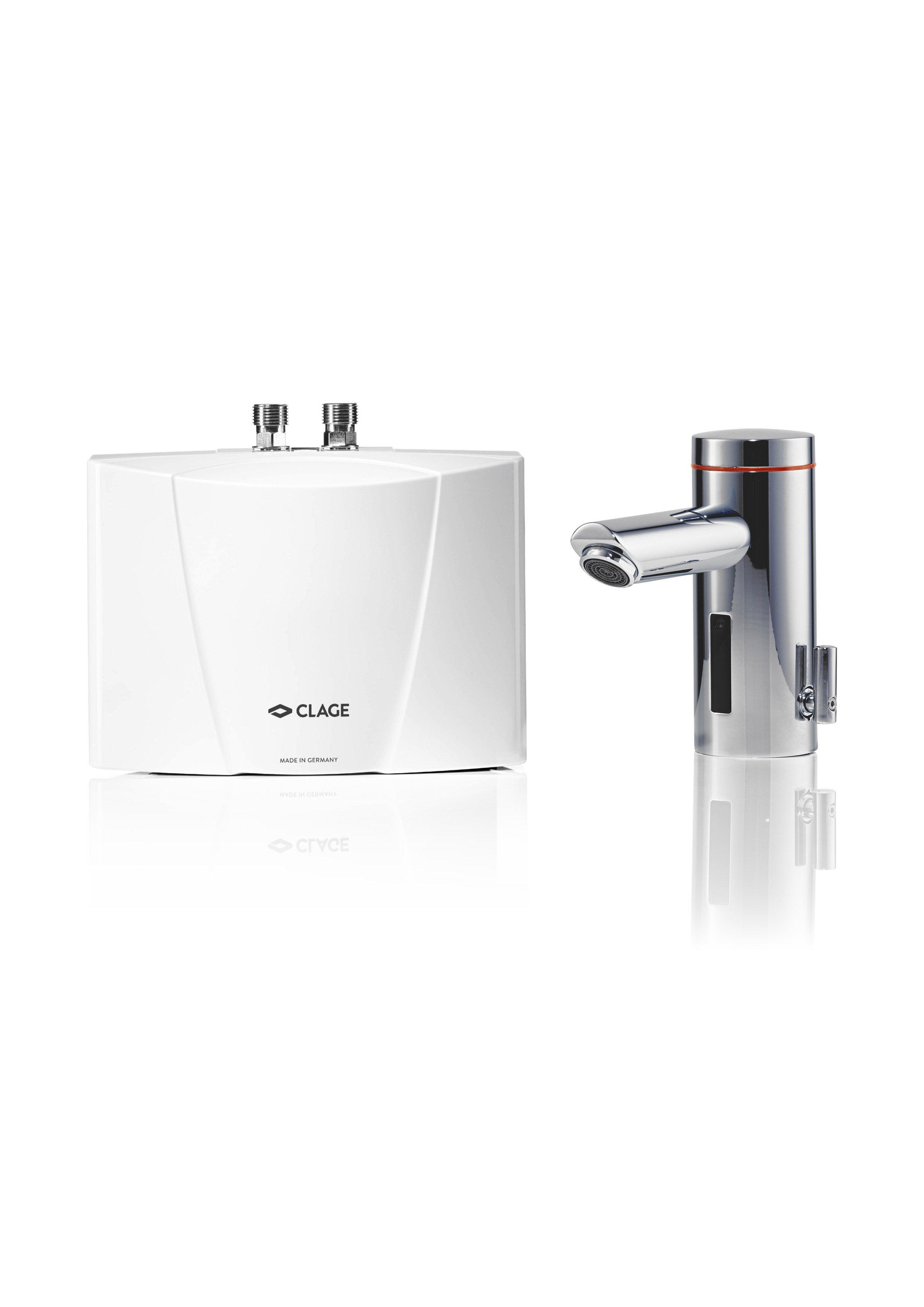

Productfoto MBX_Lumino_frontal-HighRes.jpg 11.05.2017 > download	Productfoto	MBX_Lumino_frontal-HighRes.jpg	11.05.2017	209 kB > download

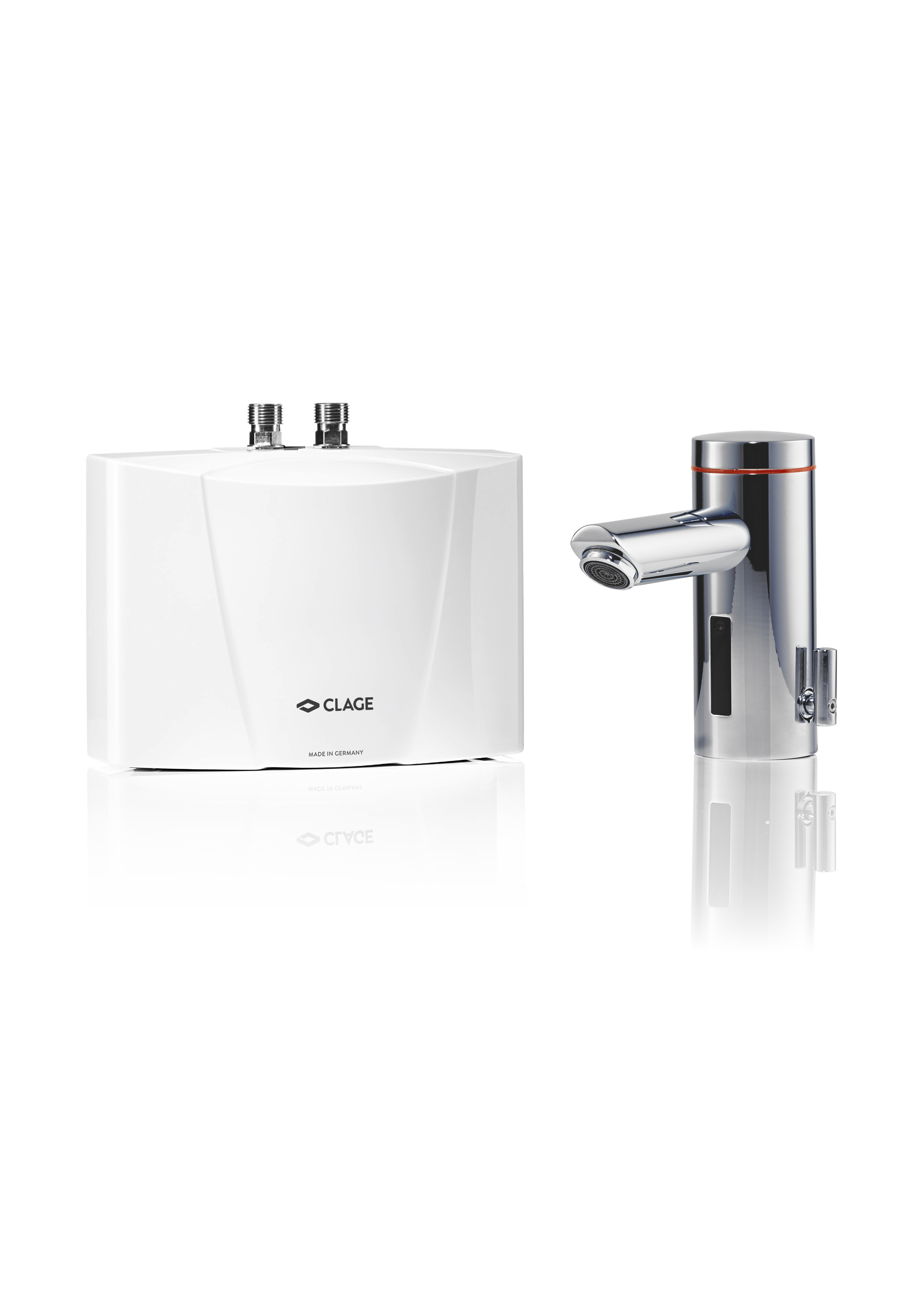

Productfoto MBX_Lumino_links-HighRes.jpg 11.05.2017 > download	Productfoto	MBX_Lumino_links-HighRes.jpg	11.05.2017	210 kB > download

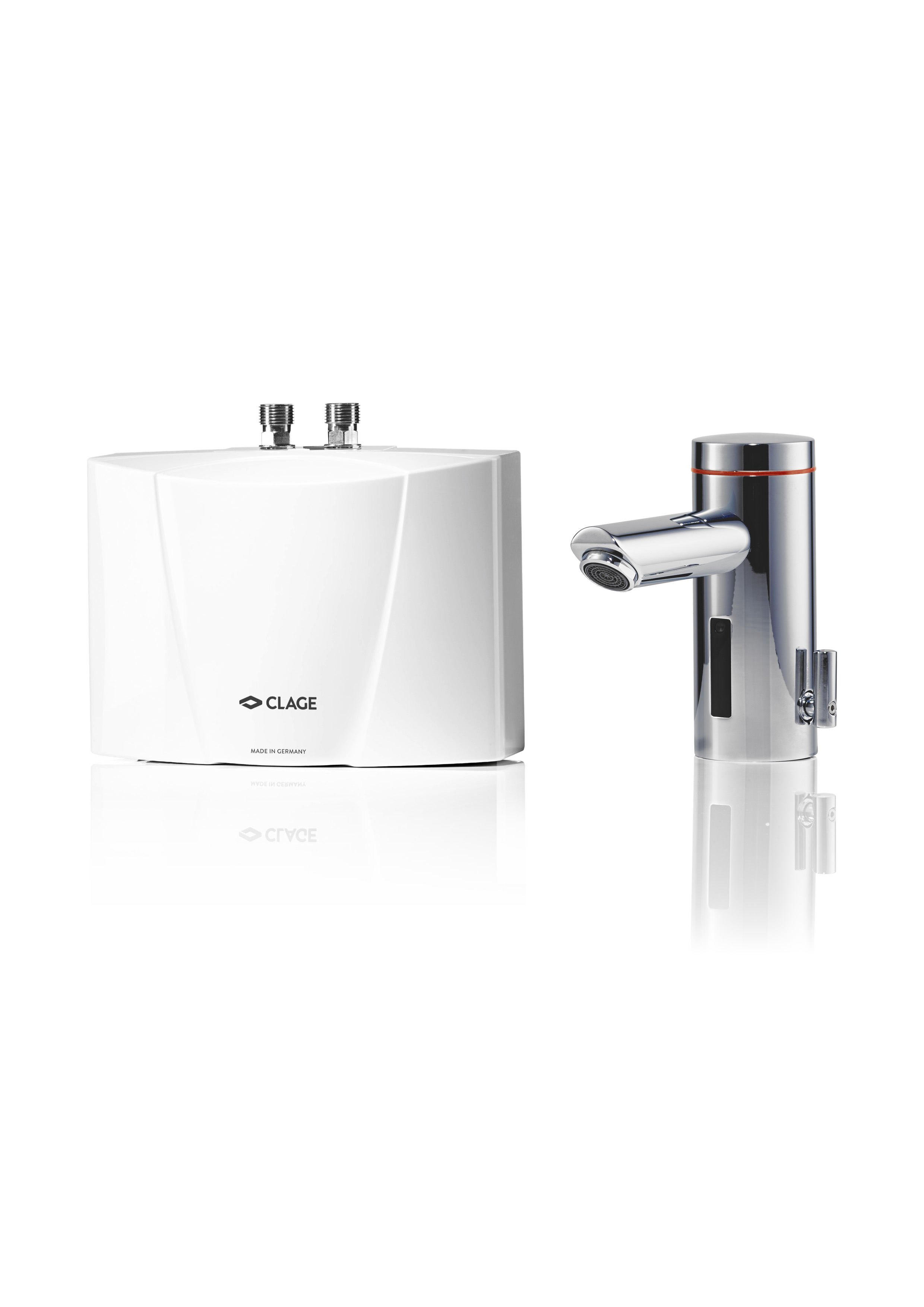

Productfoto MBX_Lumino_rechts-HighRes.jpg 11.05.2017 > download	Productfoto	MBX_Lumino_rechts-HighRes.jpg	11.05.2017	210 kB > download
BIM Lumino-001-BIM.ifc 16.04.2018 > download	BIM	Lumino-001-BIM.ifc	16.04.2018	465 kB > download
BIM MCX-MBX-BIM.rfa 12.12.2023 > download	BIM	MCX-MBX-BIM.rfa	12.12.2023	736 kB > download
BIM MCX-MBX-BIM.ifc 12.12.2023 > download	BIM	MCX-MBX-BIM.ifc	12.12.2023	1,9 MB > download
Datanorm Datanorm.zip 05.02.2021 > download	Datanorm	Datanorm.zip	05.02.2021	17,0 MB > download
GAEB GAEB.zip 25.11.2020 > download	GAEB	GAEB.zip	25.11.2020	36 kB > download

Accessoires

CSP 3 (bij de levering inbegrepen)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421
