E-compacte doorstroomverwarmer-set
CEX 9 Plus (CX2)

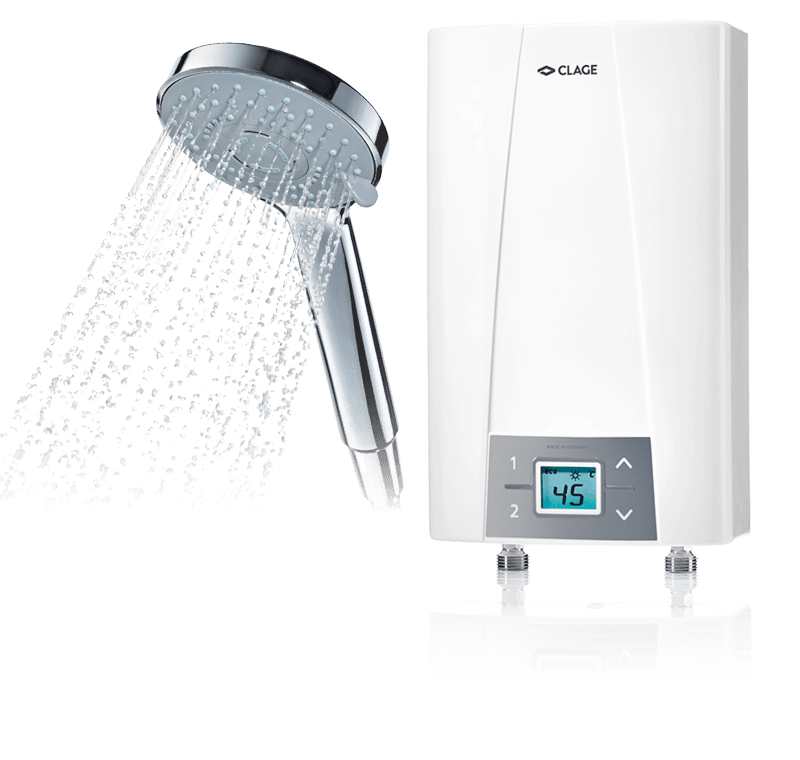

E-compacte doorstroomverwarmer-set CEX 9 Plus (CX2)

  • CEX 9 Plus: 6,6/8,8 kW, 220–240 V

De CEX 9 Plus wordt hier gebruikt.

  1. Handwasbak

    Handwasbak

  2. Douche

    Douche

Compacte doorstroomverwarmer voor wastafels of douchebaden. Het aangesloten vermogen bedraagt 6,6 tot 8,8 kW 220 tot 240 V. Dit geeft het toestel voldoende vermogen om ongeveer 5 l/min warm water te verwarmen tot 35°C à 55°C. In veel landen is het koude water warmer dan in Duitsland, zodat het voor de plaatselijke omstandigheden ongewoon lage vermogen voldoende is om te douchen. Wanneer de doorstroomverwarmer is geïnstalleerd, kan hij worden beperkt tot 6,6 kW. Het apparaat is dus veelzijdig en zet nieuwe maatstaven op het gebied van snelle en efficiënte waterverwarming met de IES®-verwarmingstechnologie.

  • Elektronisch geregelde doorstroomverwarmer in compact formaat als afzaktoestel met CXH handdouche
  • Key-bedieningspaneel met LCD-display voor temperatuurinvoer tot op de graad nauwkeurig tussen 20 °C en 55 °C
  • In het comfortbereik tussen 35 °C en 43 °C kan de temperatuur in stappen van 0,5 graad worden ingesteld
  • Twee programmatoetsen voor individuele vaste waarden, activeerbare temperatuurgrens alsmede bedrijfsindicaties
  • Niet meer nodig om koud water toe te voegen
  • Eenvoudige installatie door kleine afmetingen en externe ½-inch wateraansluitingen voor drukvaste of drukloze installatie
  • Met het Multiple Power System MPS® wordt het maximale stroomverbruik bepaald tijdens de installatie: 6,6 of 8,8 kW
  • Afstandsbedieningsmodule verkrijgbaar als accessoire: radioafstandsbediening FX
  • Afmetingen(hoogte × breedte × diepte): 29,4 × 17,7 × 10,8 cm.

Technische gegevens

>

Cijfers. Gegevens. Feiten.

















E-compacte doorstroomverwarmer-set CEX 9 Plus
Handwasbak Douche
CEX 9 Plus
Artikelnummer
Nominaal vermogen 1) (variabel instelbaar door MPS) bij 230 V [kW].
Maximale bedrijfsdruk [MPa (bar)]
Wateraansluitingen (schroefaansluitingen)
Warm water opbrengst bij
Stroomsnelheid bij inschakelen [l/min]
Maximaal debiet 3) [l/min]
Spanning [1~ / N / PE 220-240 V AC] Vaste aansluiting
Nominale stroom bij 230 V [A]
Vereiste kabeldiameter [mm²]
Maximale aanvoertemperatuur [°C]
Geschikt voor naverwarming zonneboilersystemen 4)
Beschermingsklasse
Specifieke waterweerstand bij 15 °C [Ωcm] ≥
Gewicht met watervulling [kg], ca.
2400-26270
6,6 8,8
1 (10) 1 (10)
G ½" G ½"
2,9 3,8
2 2
5 5
29 38
4 6
60 60
IP 25 IP 25
1100 1100
2,7 2,7

1) De ingestelde aangesloten belasting beïnvloedt de waarden bij nominale stroom, kabeldoorsnede en warmwateruitgang.

2) Temperatuurverhoging van bijv. 12 °C tot 45 °C

3) Beperkte doorstroom voor optimale temperatuurstijging

4) Geschikt voor naverwarming

Downloads

>

Type media Titel Datum Grootte

Gebruikshandleiding

CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf

06.06.2023

> download
Gebruikshandleiding CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 06.06.2023 6,2 MB
> download
  Oudere versies>
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-11-2021.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-05-2020.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-v2.2-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-09-2018.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-06-2016.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-05-2016.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-06-2015.pdf> download> download
 GebruikshandleidingCEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-04-2015.pdf> download> download
  Andere versies op aanvraag

Gebruik- en montagehandleiding

CX2-DX2-Beiblatt-60Grad-de-en-fr-nl-pt-es-pl-sv-cs-sk-03-2021.pdf

31.03.2021

> download
Gebruik- en montagehandleiding CX2-DX2-Beiblatt-60Grad-de-en-fr-nl-pt-es-pl-sv-cs-sk-03-2021.pdf 31.03.2021 29 kB
> download

Veiligheidsinstructies

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> download

Energielabel

CEX9-Energielabel.pdf

13.02.2017

> download
Energielabel CEX9-Energielabel.pdf 13.02.2017 220 kB
> download

ErP productgegevensblad

CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf

13.02.2017

> download
ErP productgegevensblad CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf 13.02.2017 234 kB
> download

CE-verklaring

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf

05.11.2021

> download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 752 kB
> download

Productfoto


11.05.2017

> download
Productfoto CEX_frontal-HighRes.jpg 11.05.2017 547 kB
> download

Productfoto


11.05.2017

> download
Productfoto CEX_links-HighRes.jpg 11.05.2017 532 kB
> download

Productfoto


11.05.2017

> download
Productfoto CEX_rechts-HighRes.jpg 11.05.2017 574 kB
> download

Accessoires

>

CXH

CXH (bij de levering inbegrepen)

Regelbare handdouche voor instant waterverwarmer, drie straalsoorten, anti-kalksteeninzetstuk, chroom. Afmetingen: lengte 22,5 cm, douchekop Ø 97 mm

CXH: Artikelnummer 0300-0086

CSP 6

CSP 6 (optioneel)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (optioneel)

Beluchter met verchroomd mondstuk M 24a (geschikt voor armaturen met binnendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6a (< 3,5 l/min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (optioneel)

Beluchter met verchroomd mondstuk M 22i (geschikt voor armaturen met buitendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-straalregelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6i (< 3,5 l/min).

CSP 6i: Artikelnummer 0010-0046

FX

FX (optioneel)

- ALLEEN VOOR GEBOUWJAAR 2017 tot 2021 - Met de radiografische afstandsbediening is het mogelijk om over een afstand van ca. 10 meter binnenshuis de temperatuur van de doorstroomverwarmer comfortabel te regelen. Veilige, bidirectionele radiotransmissie, traploze temperatuurselectie via twee knoppen, twee toetsen om individuele temperatuurinstellingen vast te zetten en een LCD-display, magnetische wandhouder en batterijen (bijgeleverd). IP 20. afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm

FX: Artikelnummer 2400-26090

Interessante Features.

  1. Klaar voor domotica

    Klaar voor domotica

  2. Radiografische afstandsbediening (optioneel)

    Radiografische afstandsbediening (optioneel)

  3. Geschikt voor naverwarming van zonneboilersystemen

    Geschikt voor naverwarming van zonneboilersystemen
