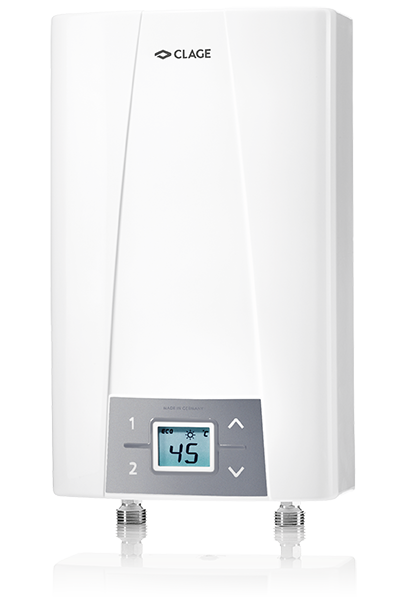

E-compacte doorstroomverwarmer
CEX (CX2)
Energie-efficiëntieklasse A
(Schaal: A+ tot F)
- CEX: 11/13,5 kW, 400 V
Hier wordt de CEX gebruikt .
-
Uitstortgootsteen
-
Handwasbak
-
Douche
-
Keukengootsteen
-
Wastafel
-
Dubbele wastafel
Compacte kracht , veelzijdig inzetbaar.
Veelzijdig inzetbare E-compacte doorstroomverwarmer in het middelhoge vermogensbereik voor een gootsteen, een wastafel of een enkele douche.
- Elektronisch gestuurde doorstroomverwarmer in compact formaat als bovenbouw toestel
- Druktoetsbediening met LCD-display voor nauwkeurige temperatuurinvoer tussen
20 °C en60 °C - In het optimale bereik tussen 35 °C en 43 °C kan de temperatuur in stappen van 0,5 graden worden ingesteld.
- Twee programmeerbare voorkeurtoetsen voor individuele vaste waarden, Activeerbare temperatuurbegrenzer en bedrijfsindicaties
- Bijmengen van koud water is niet meer nodig
- Eenvoudige installatie vanwege compacte afmetingen en buitendraadse ½-inch wateraansluitingen voor drukvaste of drukloze installatie
- Nauwkeurige temperatuur tot aan de vermogenslimiet met TWIN TEMPERATURE Control TTC®
- Met Multiple Power System MPS® wordt het maximaal te benutten vermogen tijdens de installatie bepaald
- Met netstroomkabel voor een 3-fase permanente aansluiting
- Module voor afstandsbediening verkrijgbaar als accessoire draadloze afstandsbediening FX
- Afmetingen (hoogte × breedte × diepte): 29,4 × 17,7 × 10,8 cm
Technische gegevens
>
Cijfers. Gegevens. Feiten.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Het ingestelde vermogen beïnvloedt de waarden bij nominale stroom, kabeldoorsnede en warmwateropbrengst.
2) Temperatuurverhoging van bijv. 12 °C tot 45 °C (gemengd water met een doorstroom van >5 l/min)
3) Beperkte doorstroom voor optimale temperatuurstijging
4) Afhankelijk van het ingestelde maximale vermogen
5) Geschikt voor naverwarming
Downloads
>
| Type media | Titel | Datum | Grootte | |
|---|---|---|---|---|
Productinformatie CEX-(CX2)-PI-nl.pdf 14.06.2019 > download |
Productinformatie | CEX-(CX2)-PI-nl.pdf | 14.06.2019 |
568 kB > download |
Gebruikshandleiding CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf 06.06.2023 > download |
Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk.pdf | 06.06.2023 |
6,2 MB > download |
| Oudere versies> | ||||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-11-2021.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-05-2020.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-v2.2-GA-de-en-fr-nl-pt-es-pl-sv-cs-sk-09-2018.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-06-2016.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-05-2016.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-06-2015.pdf> download | > download | ||
| Gebruikshandleiding | CEXU-CEX-CEX9U-CEX9-GA-10-Sprachen-v2.1-04-2015.pdf> download | > download | ||
| Andere versies op aanvraag | ||||
Montagehandleiding CEX-MA-de-en-fr-nl-pl-sv-cs-sk.pdf 01.06.2021 > download |
Montagehandleiding | CEX-MA-de-en-fr-nl-pl-sv-cs-sk.pdf | 01.06.2021 |
8,4 MB > download |
| Oudere versies> | ||||
| Montagehandleiding | CEX-v2.2-MA-de-en-fr-nl-pl-sv-cs-sk-12-2020.pdf> download | > download | ||
| Montagehandleiding | CEX-v2.2-MA-de-en-fr-nl-pl-sv-cs-sk-07-2019.pdf> download | > download | ||
| Montagehandleiding | CEX-v2.2-MA-de-en-fr-nl-pl-sv-cs-sk-09-2018.pdf> download | > download | ||
| Montagehandleiding | CEX-MA-de-en-fr-nl-pl-sv-cs-sk-05-2018.pdf> download | > download | ||
| Montagehandleiding | CEX-MA-de-en-fr-nl-pl-sv-cs-sk-07-2016.pdf> download | > download | ||
| Montagehandleiding | CEX-MA-de-en-fr-nl-pl-sv-cs-sk-v2.1-10-2015.pdf> download | > download | ||
| Andere versies op aanvraag | ||||
Gebruik- en montagehandleiding CX2-DX2-Beiblatt-60Grad-de-en-fr-nl-pt-es-pl-sv-cs-sk-03-2021.pdf 31.03.2021 > download |
Gebruik- en montagehandleiding | CX2-DX2-Beiblatt-60Grad-de-en-fr-nl-pt-es-pl-sv-cs-sk-03-2021.pdf | 31.03.2021 |
29 kB > download |
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download |
Veiligheidsinstructies | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
483 kB > download |
Energielabel CEX-Energielabel.pdf 10.02.2017 > download |
Energielabel | CEX-Energielabel.pdf | 10.02.2017 |
220 kB > download |
ErP productgegevensblad CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf 13.02.2017 > download |
ErP productgegevensblad | CEX-CEX-U-CEX9-CEX9-U-ErP-Produktdatenblatt.pdf | 13.02.2017 |
234 kB > download |
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 > download |
CE-verklaring | CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf | 05.11.2021 |
752 kB > download |
Productfoto CEX_frontal-HighRes.jpg 11.05.2017 > download |
Productfoto | CEX_frontal-HighRes.jpg | 11.05.2017 |
547 kB > download |
Productfoto CEX_links-HighRes.jpg 11.05.2017 > download |
Productfoto | CEX_links-HighRes.jpg | 11.05.2017 |
532 kB > download |
Productfoto CEX_rechts-HighRes.jpg 11.05.2017 > download |
Productfoto | CEX_rechts-HighRes.jpg | 11.05.2017 |
574 kB > download |

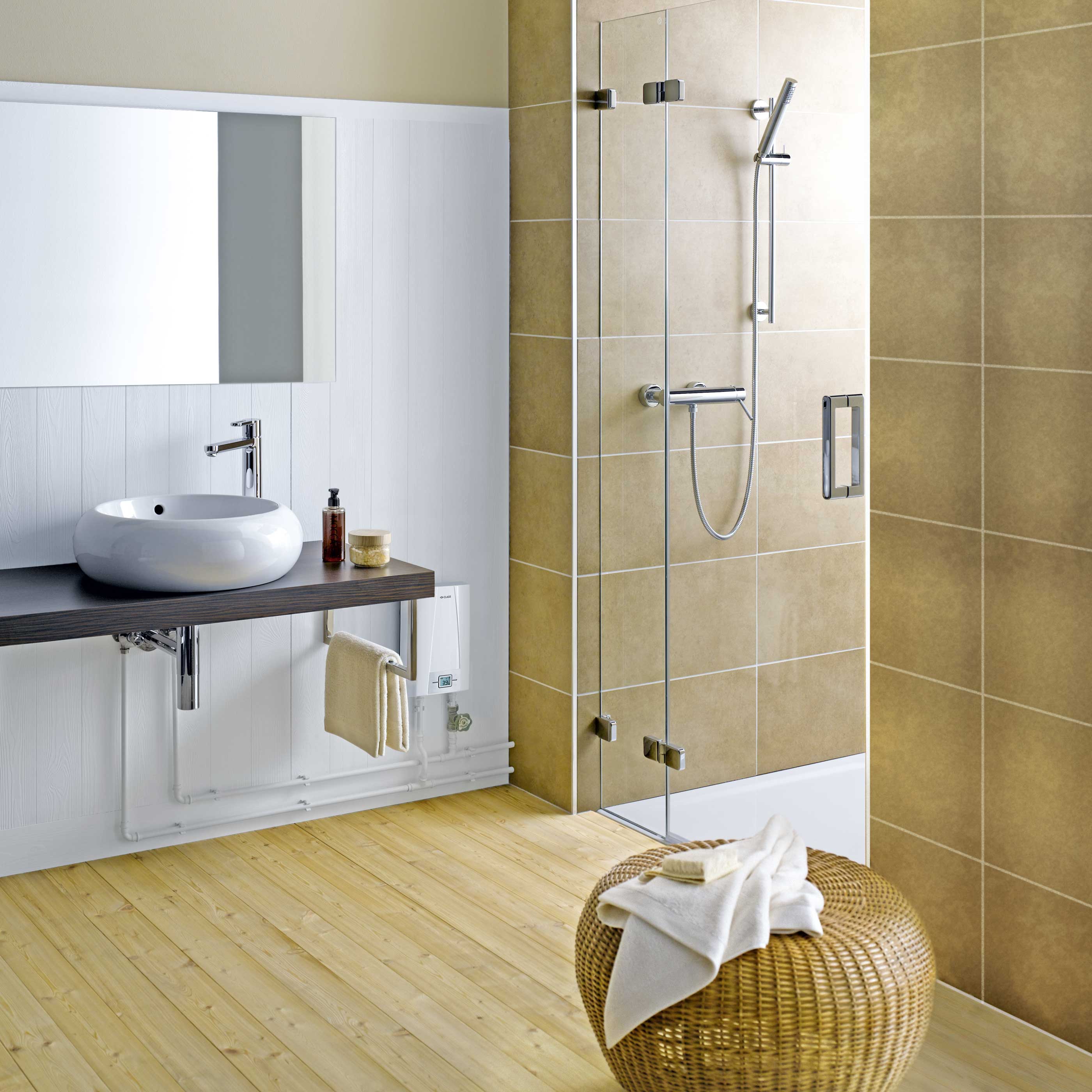

Sfeerfoto CEX_Anwendung.jpg 11.05.2017 > download |
Sfeerfoto | CEX_Anwendung.jpg | 11.05.2017 |
387 kB > download |
BIM CX2-CEX-BIM.ifc 23.11.2021 > download |
BIM | CX2-CEX-BIM.ifc | 23.11.2021 |
2,2 MB > download |
|
BIM CX2-CEX.rfa 24.11.2021 > download |
BIM | CX2-CEX.rfa | 24.11.2021 |
1,2 MB > download |
Accessoires
>
CSO (optioneel)
Eengreepsmengkraan CSO (drukloos) voor montage op ½ inch muurplaat en een draaibare uitloop van 16 cm
CSO: Artikelnummer 1100-04165
CSP 6 (optioneel)
Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6 (< 3,5 l/min).
CSP 6: Artikelnummer 0010-00461
CSP 6a (optioneel)
Beluchter met verchroomd mondstuk M 24a (geschikt voor armaturen met binnendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6a (< 3,5 l/min).
CSP 6a: Artikelnummer 0010-0047
CSP 6i (optioneel)
Beluchter met verchroomd mondstuk M 22i (geschikt voor armaturen met buitendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-straalregelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6i (< 3,5 l/min).
CSP 6i: Artikelnummer 0010-0046
CXH (optioneel)
Regelbare handdouche voor instant waterverwarmer, drie straalsoorten, anti-kalksteeninzetstuk, chroom. Afmetingen: lengte 22,5 cm, douchekop Ø 97 mm
CXH: Artikelnummer 0300-0086
- Gebruik- en montagehandleidingCXH-GMA-de-en-fr-nl-pl-cs-sk-sv-pt-ar.pdf (1,82 MB)
FX (optioneel)
- ALLEEN VOOR GEBOUWJAAR 2017 tot 2021 - Met de radiografische afstandsbediening is het mogelijk om over een afstand van ca. 10 meter binnenshuis de temperatuur van de doorstroomverwarmer comfortabel te regelen. Veilige, bidirectionele radiotransmissie, traploze temperatuurselectie via twee knoppen, twee toetsen om individuele temperatuurinstellingen vast te zetten en een LCD-display, magnetische wandhouder en batterijen (bijgeleverd). IP 20. afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm
FX: Artikelnummer 2400-26090
- BIMFX-Fernbedienung-001-BIM.ifc (165 kB)
- BIMFX-Fernbedienung-002-BIM.rfa (376 kB)
- CE-verklaringFX-FXE-Konformitaetserklaerung-CE-Conformity-de-en-2018-02.pdf (173 kB)
FX (tot 2016) (optioneel)
- ALLEEN VOOR TOESTELLEN TOT BOUWJAAR EIND 2016 - Met de radiografische afstandsbediening is het mogelijk om over een afstand van ca. 10 meter binnenshuis de temperatuur van de doorstroomverwarmer comfortabel te regelen. Veilige, bidirectionele radiotransmissie, traploze temperatuurselectie via twee knoppen, twee toetsen om individuele temperatuurinstellingen vast te zetten en een LCD-display, magnetische wandhouder en batterijen (bijgeleverd). IP 20. afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm
FX (tot 2016): Artikelnummer 2400-26050
Interessante kenmerken.
-
Klaar voor domotica
-
Radiografische afstandsbediening (optioneel)
-
Geschikt voor naverwarming van zonneboilersystemen
