E-mini doorstroomverwarmer-set
MCX Blue

E-mini doorstroomverwarmer-set MCX Blue

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

  • MCX Blue: 3,5 kW, 230 V
    met stekker

MCX Blue wordt hier gebruikt.

  1. Wastafel <nobr>(bijv. in het gastentoilet)</nobr>

    Wastafel (bijv. in het gastentoilet)

  2. Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken)

    Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken)

De systeemoplossing voor de wastafel.

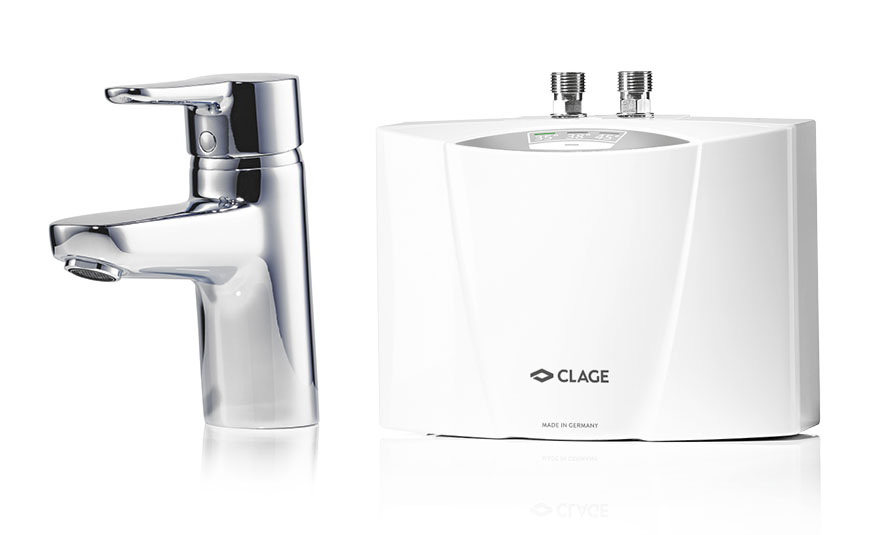

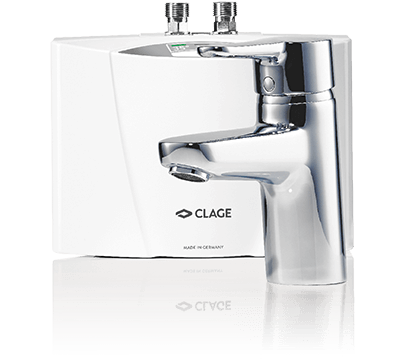

"MCX Blue", de combinatie van een kleine elektrische doorstroomverwarmer en een speciale kraan, is de optimale systeemoplossing voor de energiezuinige warmwatervoorziening van een handwasbak.

Awards E-mini doorstroomverwarmer-set MCX Blue
  • Elektronisch gestuurde doorstroomverwarmer met innovatieve éénhendelmengkraan voor energie-efficiënt handen wassen
  • Intuïtief correcte werking door perfecte nuttige temperatuur met de bedieningshendel in de middelste stand
  • Waterbesparend door intelligente stromingstechniek en zeer korte watertrajecten
  • Voldoet aan de hoogste eisen voor waterhygiëne dankzij de geïsoleerde aanvoerleidingen van het klephuis en nikkel- en loodvrije materialen
  • Bedieningspaneel met gekleurde LED‘s voor het instellen van de uitstroomtemperatuur op 35 °C, 38 °C of maximaal 45 °C
  • Bijzonder snelle en eenvoudige montage
  • Drukloze kraan met Easy Fix montagesysteem, waste-set en drie flexibele verbindingsslangen ⅜ inch
  • Module voor afstandsbediening beschikbaar als accessoire: Draadloze afstandsbediening FX
  • Afmetingen (hoogte × breedte × diepte): 13,5 × 18,6 × 8,7 cm

Technische gegevens

>

Cijfers. Gegevens. Feiten.

















E-mini doorstroomverwarmer-set MCX Blue
Wastafel <nobr>(bijv. in het gastentoilet)</nobr> Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken)
MCX Blue
Artikelnummer
Nominaal vermogen bij 230 V [kW]
Maximale bedrijfsdruk [MPa (bar)]
Wateraansluitingen (schroefaansluitingen)
Warmwatercapaciteit bij Δt = 25 K [l/min]
Stroomsnelheid bij inschakelen [l/min]
Max. stroomsnelheid 2) [l/min]
Spanning [1~ / N / PE 220-240 V AC] Stekker: Schuko Typ-F (CEE 7/7)
Nominale stroom bij 230 V [A]
Vereiste kabeldiameter [mm²]
Maximale aanvoertemperatuur [°C]
Geschikt voor naverwarming zonneboilersystemen 4)
Beschermingsklasse
Specifieke waterweerstand bij 15 °C [Ωcm] ≥
Gewicht met watervulling [kg], ca.
1500-15133
3,5
1 (10)
G ⅜"
2,0
1,2
1,9
15
1,5
70
IP 25
1100
1,5

1) Temperatuurverhoging van bijv. 15 °C tot 40 °C

2) Beperkte doorstroom voor optimale temperatuurverhoging, instelbaar door aanpassing van het doorstroomvolume

4) Geschikt voor naverwarming

Downloads

>

Type media Titel Datum Grootte

Productinformatie

MCX-Blue-PI-nl.pdf

13.09.2024

> download
Productinformatie MCX-Blue-PI-nl.pdf 13.09.2024 712 kB
> download

Gebruik- en montagehandleiding

MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf

08.05.2024

> download
Gebruik- en montagehandleiding MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 08.05.2024 6,5 MB
> download
  Oudere versies>
 ProductinformatieMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2022.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> download> download
 Gebruik- en montagehandleidingMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> download> download
 Gebruik- en montagehandleidingMCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> download> download
  Andere versies op aanvraag

Veiligheidsinstructies

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> download

Energielabel

MCX-Blue-Energielabel.pdf

04.03.2019

> download
Energielabel MCX-Blue-Energielabel.pdf 04.03.2019 219 kB
> download

ErP productgegevensblad

MCX3-MCX7-ErP-Produktdatenblatt.pdf

13.02.2017

> download
ErP productgegevensblad MCX3-MCX7-ErP-Produktdatenblatt.pdf 13.02.2017 95 kB
> download

CE-verklaring

CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf

15.08.2024

> download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 3,0 MB
> download

Productfoto


16.04.2018

> download
Productfoto MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 37 kB
> download

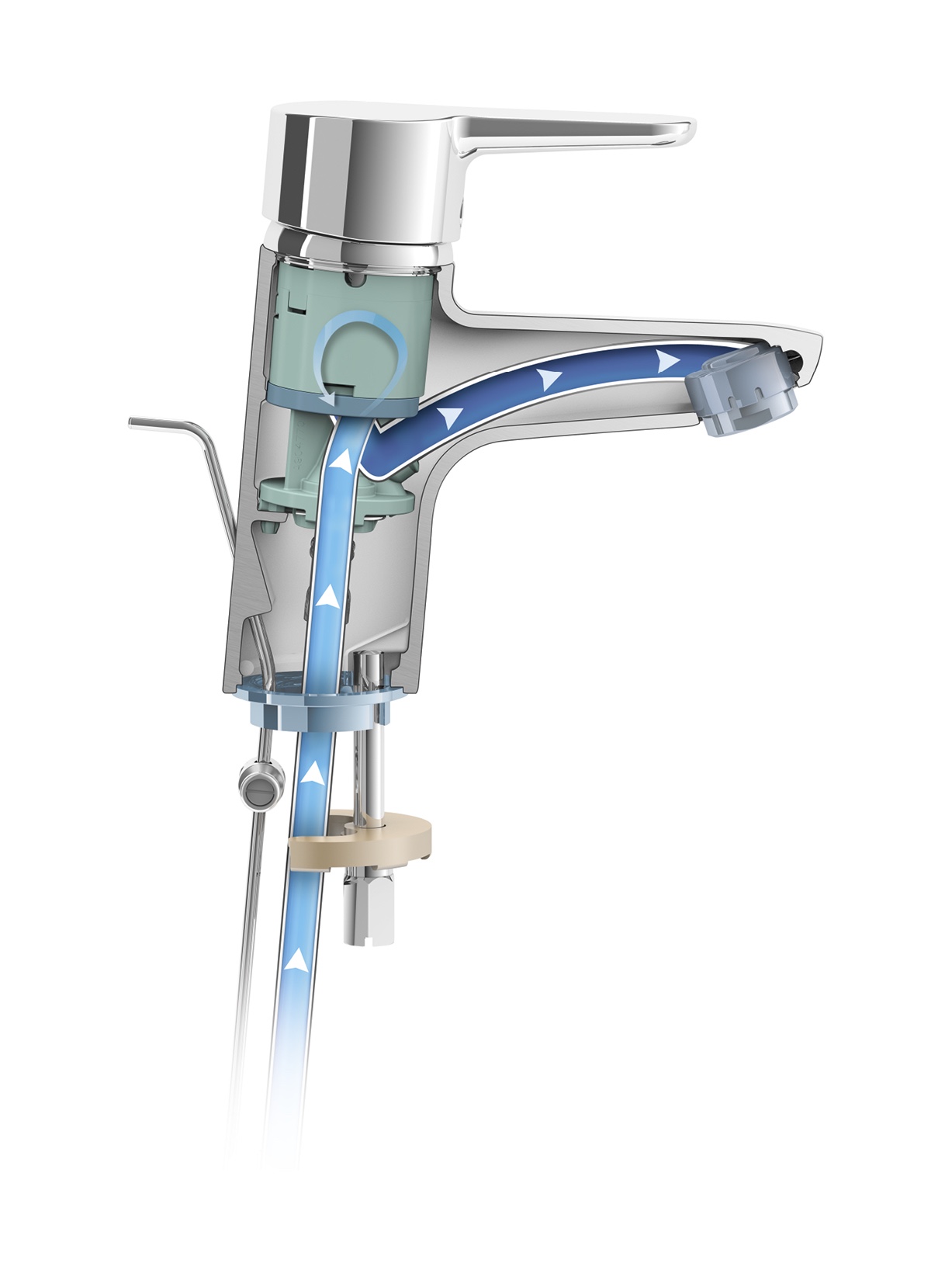

Gedetailleerd overzicht


16.04.2018

> download
Gedetailleerd overzicht MCX-Blue-Armatur-E-Kleindurchlauferhitzer-Schnittzeichnung.jpg 16.04.2018 142 kB
> download

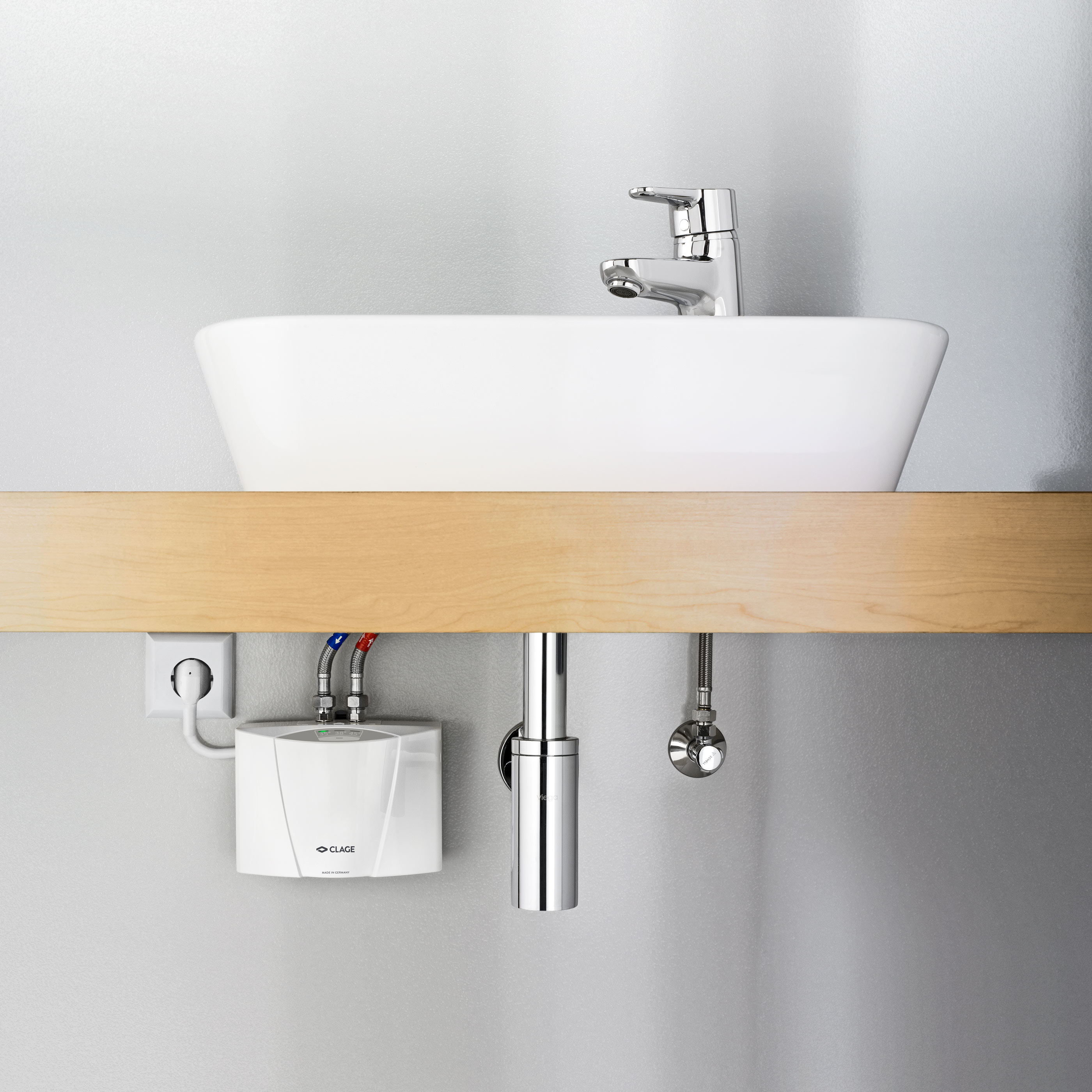

Sfeerfoto


16.04.2018

> download
Sfeerfoto MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 827 kB
> download

BIM

MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc

17.04.2018

> download
BIM MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc 17.04.2018 4,4 MB
> download

BIM

MCX-Blue-Armatur-EWT-001-BIM.ifc

17.04.2018

> download
BIM MCX-Blue-Armatur-EWT-001-BIM.ifc 17.04.2018 3,4 MB
> download

BIM

MCX-Blue-002-BIM.rfa

17.04.2018

> download
BIM MCX-Blue-002-BIM.rfa 17.04.2018 608 kB
> download

BIM

CLAGE_EWT_BLUE.rfa

12.12.2023

> download
BIM CLAGE_EWT_BLUE.rfa 12.12.2023 676 kB
> download

BIM

CLAGE_EWT_BLUE.ifc

12.12.2023

> download
BIM CLAGE_EWT_BLUE.ifc 12.12.2023 787 kB
> download

Datanorm

Datanorm.zip

03.06.2024

> download
Datanorm Datanorm.zip 03.06.2024 40 kB
> download

GAEB

GAEB.zip

03.06.2024

> download
GAEB GAEB.zip 03.06.2024 725 kB
> download

Accessoires

>

CSP 3

CSP 3 (bij de levering inbegrepen)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

FXS 3 (D, M)

FXS 3 (D, M) (optioneel)

FX 3 radiografische afstandsbediening plus Bluetooth® -radio-adapter FXE in een set voor installatie in de instant waterverwarmer. Naast de bediening op het apparaat maakt de radiografische afstandsbediening de comfortabele temperatuurinstelling van de doorstroomverwarmers over een afstand van ca. 10 meter in het gebouw mogelijk. Beveiligde Bluetooth-radiotransmissie, traploze temperatuurselectie via twee knoppen, twee knoppen met vaste waarden en een LCD-display, magnetische muurbeugel en batterijen (meegeleverd). IP 20. Afmetingen (H × B × T): 5,8 × 12,5 × 1,9 cm.

FXS 3 (D, M): Artikelnummer 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (optioneel)

Bluetooth® radio-adapter voor installatie in de doorstroomverwarmers om de elektrische doorstroomverwarmers aan te sluiten op de Smartphone / Tablet of de CLAGE-afstandsbediening. Deze uitbreiding is nodig als de apparaten nog niet zijn uitgerust met een FX 3 radiografische afstandsbediening.

FXE 3 (D, M): Artikelnummer 3200-34022

Interessante kenmerken.

  1. Klaar voor domotica

    Klaar voor domotica

  2. Radiografische afstandsbediening (optioneel)

    Radiografische afstandsbediening (optioneel)

  3. Geschikt voor naverwarming van zonneboilersystemen

    Geschikt voor naverwarming van zonneboilersystemen

Productvideo

Installatievideo

Vergelijkbare producten:

E-mini doorstroomverwarmer MCX
MCX 3: 3,5 kW, 230 V, met stekker
MCX 4: 4,4 kW, 230 V
MCX 6: 5,7 kW, 230 V
MCX 7: 6,5 kW, 400 V
E-mini doorstroomverwarmer-set  MBX Lumino
MBX 3 Lumino: 3,5 kW, 230 V, met stekker
MBX 7 Lumino: 6,5 kW, 400 V
E-mini elektrische doorstroomwarmer-set M / END
M 3 / END: 3,5 kW, 230 V, met stekker
