Chauffe-eau électronique instantané modulable
ISX Twin

ISX Twin UP: 2×18/21/24/27 kW, 2×400 V

Caractéristiques techniques
Téléchargement
Accessoires

ISX Twin est utilisé ici.

Douches communes
Douche bien-être
Baignoire
Appartements

Pour un maximum de confort sous la douche.

Innovation produit
Cette solution combine deux chauffe-eau instantanés E-modul pour l'alimentation d'un ou de plusieurs points de puisage avec des besoins en eau chaude élevés (débit minimum par point de puisage individuel : 4 l/min), par exemple une douche bien-être. Grâce au logiciel spécial Twin, les appareils sont commutés de manière synchrone, les réglages de température sont automatiquement repris par les deux chauffe-eau instantanés.

Grâce à la fonction Bluetooth et WLAN intégrée, l'appareil peut également être commandé à distance ou par smartphone ou tablette. L'utilisation de l'application "Smart Control" facilite la mise en service et l'entretien de l'appareil.

Ce produit est disponible sous forme de kit complet, soit avec une armoire encastrée, soit avec une armoire apparente.

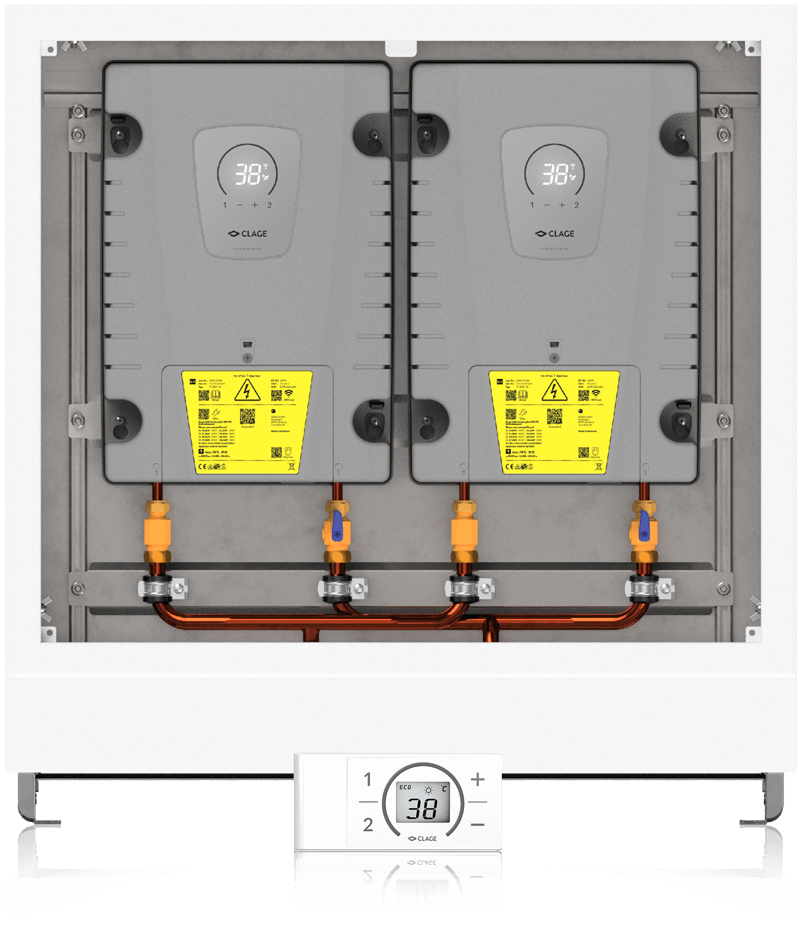

Deux chauffe-eau instantanés à régulation entièrement électronique dans un cadre d'encastrement spécial pour montage encastré avec télécommande Bluetooth
Pour l'alimentation commune d'un ou de plusieurs points de puisage ayant des besoins élevés en eau chaude, afin d'augmenter la quantité d'eau utile (par ex. pour une douche bien-être)
Le logiciel spécial Twin permet de commuter les appareils de manière synchrone, les réglages de température sont automatiquement repris par les deux appareils.
Réglage de la température, définition de profils de température individuels et consultation des valeurs de consommation via la télécommande FX 3 fournie ou, en option, via le smartphone
Toujours une température au degré près entre 20 °C et 60 °C grâce au TWIN TEMPERATURE Control TTC et à la régulation dynamique du débit SERVOTRONIC
Le système de chauffage à fil nu IES assure une plus grande longévité, moins d'entartrage, très efficace et facile à entretenir
Système de sécurité électronique avec détection de bulles d'air, coupure de température et de pression
Le Multiple Power System MPS permet de définir la puissance maximale absorbée lors de l'installation : 18, 21, 24 ou 27 kW
Fonction WLAN et Bluetooth intégrée pour la connexion avec smartphone et tablette (à partir de iOS 9 / Android-OS 4.4), l'application "Smart Control" est nécessaire à cet effet
Interface Modbus-RTU pour l'intégration dans la gestion technique du bâtiment
Fonction de traitement thermique à 70 °C pour plus d'hygiène
Convient pour le réchauffage d'eau préchauffée (température d'arrivée autorisée jusqu'à 70 °C)
Dimensions de chaque appareil (hauteur × largeur × profondeur) : 40,2 × 27,8 × 9,9 cm

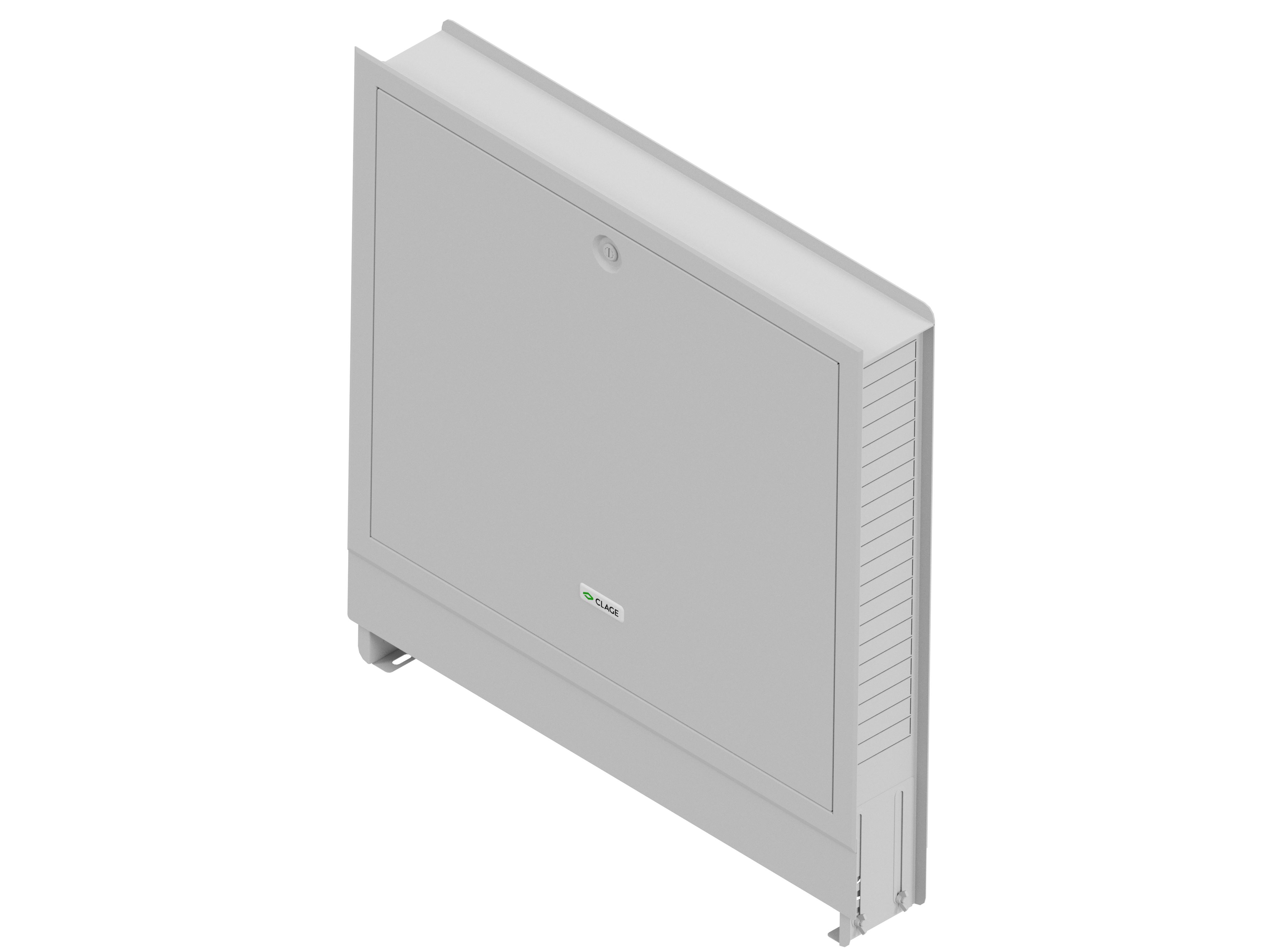

Dimensions de l'armoire encastrée (hauteur × largeur × profondeur) : 72,4 × 74,8 × 15,6 cm

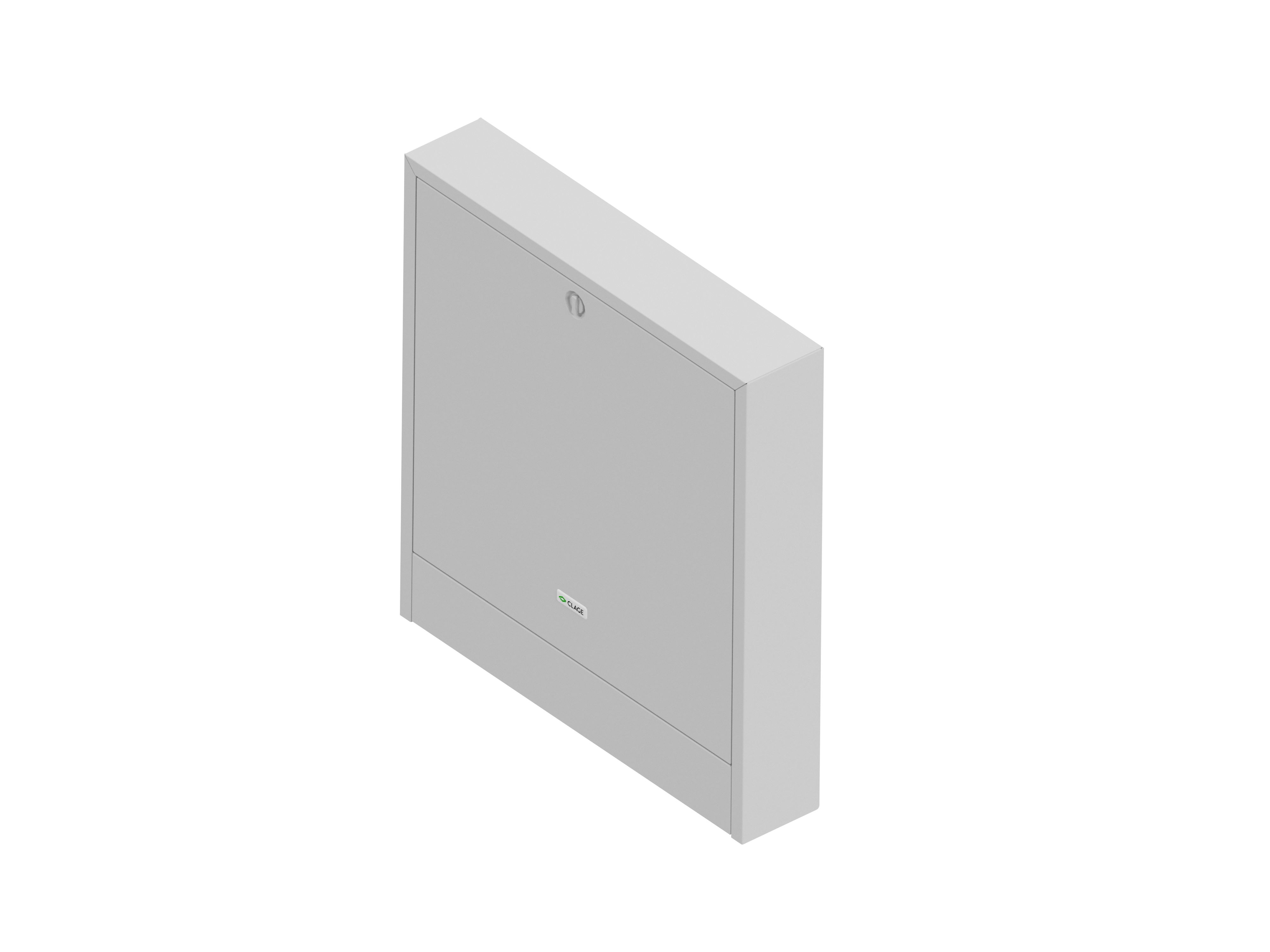

Également disponible en kit avec armoire apparente :
ISX Twin AP, numéro d'article 3200-37133, dimensions de l'armoire apparente (h×l×p) : 77,2 × 73,1 × 14,0 cm

Caractéristiques techniques

Valeurs. Données. Faits.



ISX Twin UP

Référence

Y compris cadre d'encastrement spécial pour montage encastré ¹⁾.

Puissance nominale ²⁾ (réglage variable grâce au MPS) à 400 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 28 K ³⁾ [l/min]

Capacité d’eau chaude avec Δt = 38 K ⁴⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit automatique max. [l/min] ⁵⁾

Tension nominale [3~ / PE 400 V AC] Deux connexions fixes ⁶⁾

Courant nominal par appareil à 400 V [A]

Section requise des câbles par appareil [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ⁷⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

3200-37134

2 × 18	2 × 21	2 × 24	2 × 27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
2 × 9,2	2 × 10,7	2 × 12,3	2 × 13,8
2 × 6,8	2 × 7,9	2 × 9,0	2 × 10,2
4	4	4	4


26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 21	IP 21	IP 21	IP 21
1100	1100	1100	1100
27,2	27,2	27,2	27,2

1) Également disponible avec un cadre d'encastrement spécial pour le montage en surface : ISX Twin AP, art. n° 3200-37133

2) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

3) Élévation de la température de 12 °C à 40 °C

4) Élévation de la température de 12 °C à 50 °C

5) En fonction de la pression de ligne, de la température sélectionnée et de la température d’entrée

6) Possibilité de raccordement à 380 V

7) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Brochure produit ISX-Brochure-fr.pdf 29.07.2024 > télécharger	Brochure produit	ISX-Brochure-fr.pdf	29.07.2024	3,4 MB > télécharger
Mode d’emploi et instructions de montage ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 > télécharger	Mode d’emploi et instructions de montage	ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	05.06.2024	46,2 MB > télécharger
Courte instruction ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 > télécharger	Courte instruction	ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	05.06.2024	6,6 MB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Brochure CLAGE-ISX-Brochure-fr.pdf 16.08.2024 > télécharger	Brochure	CLAGE-ISX-Brochure-fr.pdf	16.08.2024	2,9 MB > télécharger
Datanorm Datanorm.zip 03.06.2024 > télécharger	Datanorm	Datanorm.zip	03.06.2024	40 kB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

FX 3 (compris dans la livraison)

Télécommande supplémentaire permettant de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio ^Bluetooth® sécurisée, sélection de la température en continu via deux boutons, deux boutons de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FX 3: Réf. 3200-34021

FX Next (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour une transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 à intégrer dans le chauffe-eau instantané inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FX Next: Réf. 3200-34023
