Petit chauffe-eau instantané
MBH

Petit chauffe-eau instantané MBH

Classe énergétique A

(échelle: A+ à F)

  • MBH 3: 3,5 kW, 230 V
    avec fiche
  • MBH 3 (E): 3,5 kW, 230 V
  • MBH 4: 4,4 kW, 230 V
  • MBH 6: 5,7 kW, 230 V
  • MBH 7: 6,5 kW, 400 V

MBH est utilisé ici.

  1. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  2. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

  3. Kitchenette

    Kitchenette

Efficace, attrayant et économique.

La solution standard économe en énergie pour une installation avec toutes les robinetteries normales est indéniablement le petit chauffe-eau instantané électrique MBH résistant à la pression. Le kit de raccordement fourni facilite l’installation directement sur la robinetterie et l’eau chaude coule en fonction des besoins.

  • Chauffe-eau instantané à commande hydraulique (appareil sous plan) en mini-format pour l’alimentation de lavabo efficace en énergie
  • La puissance de chauffe totale est activée automatiquement, dès que l’eau s’écoule à travers l’appareil
  • Fourni avec un kit de raccordement (raccord en Té et tuyau de pression flexible) pour un robinet équerre
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.






















Petit chauffe-eau instantané MBH 3 Petit chauffe-eau instantané MBH 3 (E) Petit chauffe-eau instantané MBH 4 Petit chauffe-eau instantané MBH 6 Petit chauffe-eau instantané MBH 7
Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Kitchenette Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Kitchenette
MBH 3 MBH 3 (E) MBH 4 MBH 6 MBH 7
Référence
Référence pour la France
Puissance nominale à 230 V [kW]
Puissance nominale à 400 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 230 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 230 V AC] raccordement fixe 3)
Tension [1~ / N / PE 230 V AC] raccordement fixe
Tension [2~ / PE 400 V AC] raccordement fixe
Courant nominal à 230 V [A]
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
1500-16003 1500-160032 1500-16004 1500-16006 1500-16007
1500-160032 1500-160043 1500-160063 1500-16007
3,5 3,5 4,4 5,7
6,5
1 (10) 1 (10) 1 (10) 1 (10) 1 (10)
G ⅜" G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,0 2,5 3,3 3,7
1,4 1,4 1,7 2,0 2,3
2,0 2,0 2,5 3,3 3,7




15 15 19 25
16
1,5 1,5 2,5 4,0 2,5
20 20 20 20 20
IP 25 IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100 1100
1,5 1,5 1,5 1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

MBH-PI-fr.pdf

19.03.2018

> télécharger
Information produit MBH-PI-fr.pdf 19.03.2018 449 kB
> télécharger

Mode d’emploi et instructions de montage

MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf

15.02.2024

> télécharger
Mode d’emploi et instructions de montage MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf 15.02.2024 7,6 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl-08-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl-08-2019.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-10-2018.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-06-2018-BUCH.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-02-2016-BUCH.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-05-2015-BUCH.pdf> télécharger> télécharger
  Autres versions sur demande

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

MBH7-Energielabel.pdf

06.09.2017

> télécharger
Label d’energie MBH7-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

MBH3-Energielabel.pdf

06.09.2017

> télécharger
Label d’energie MBH3-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

MBH6-Energielabel.pdf

06.09.2017

> télécharger
Label d’energie MBH6-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

MBH4-Energielabel.pdf

06.09.2017

> télécharger
Label d’energie MBH4-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Fiche technique ErP

MBH3-MBH7-ErP-Produktdatenblatt.pdf

13.02.2017

> télécharger
Fiche technique ErP MBH3-MBH7-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf

15.08.2024

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf 15.08.2024 2,7 MB
> télécharger

NF

NF-30-07-2024-NF089-2684-MBH.pdf

24.09.2021

> télécharger
NF NF-30-07-2024-NF089-2684-MBH.pdf 24.09.2021 636 kB
> télécharger

Photo du produit


11.05.2017

> télécharger
Photo du produit M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> télécharger

Photo du produit


11.05.2017

> télécharger
Photo du produit M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> télécharger

Photo du produit


11.05.2017

> télécharger
Photo du produit M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> télécharger

Photo image


06.02.2017

> télécharger

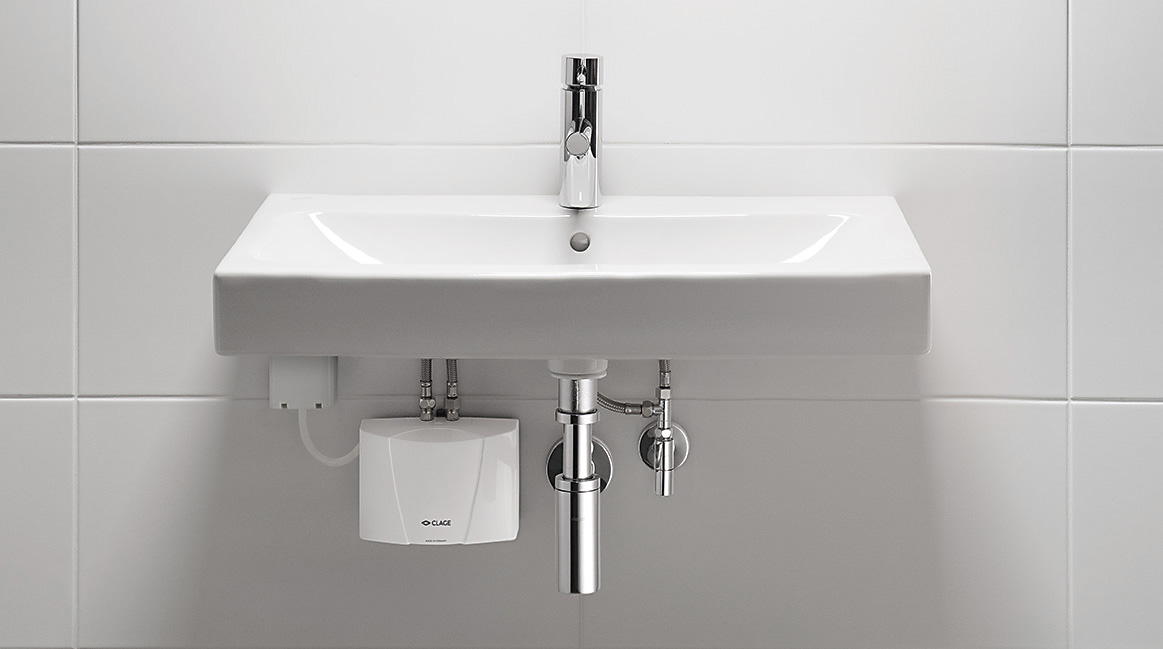

Photo image MBH-Festanschluss-druckfest-Milieufoto.jpg 06.02.2017 119 kB
> télécharger

Photo image


13.02.2017

> télécharger

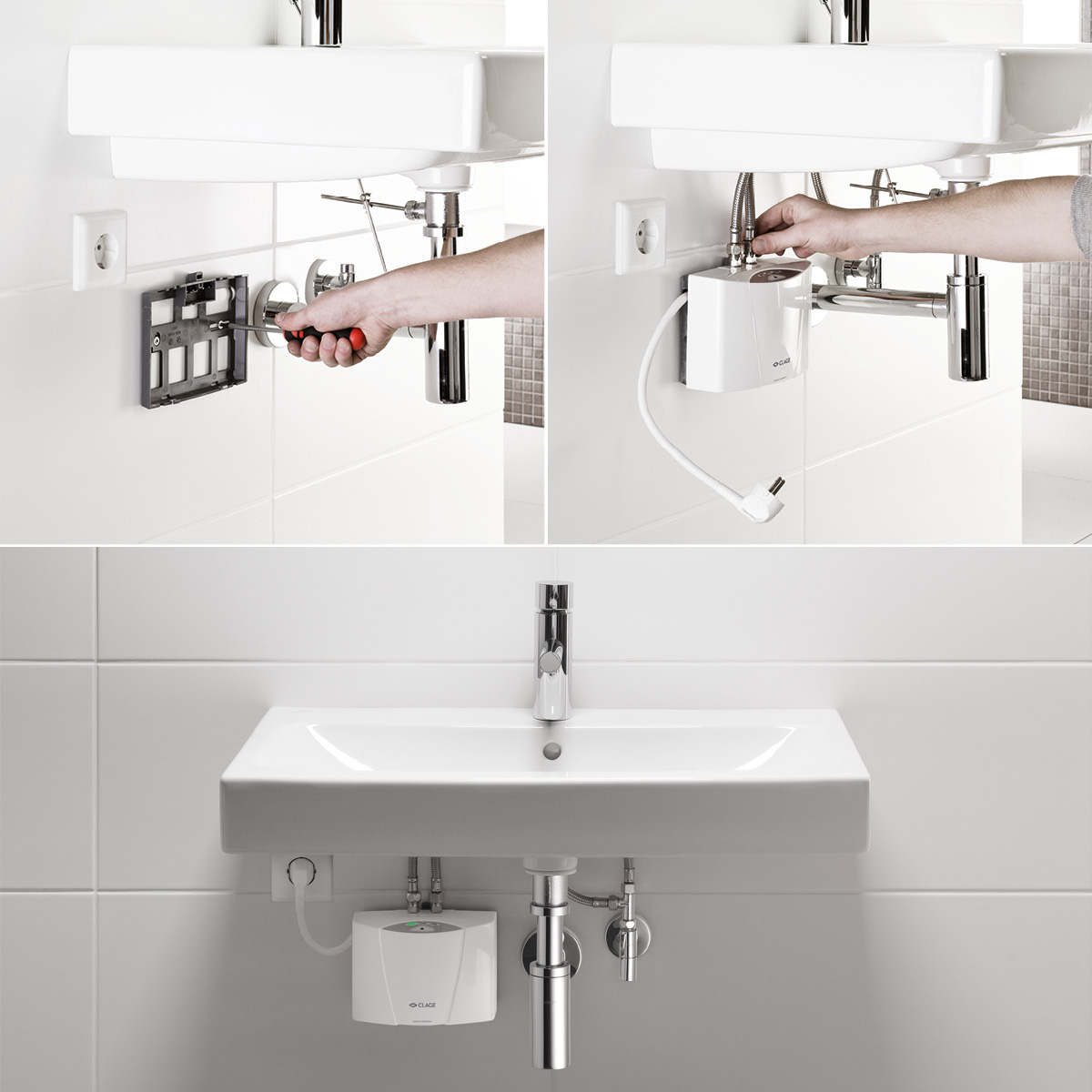

Photo image MBH-Installation-Milieufoto.jpg 13.02.2017 201 kB
> télécharger

Photo image


24.06.2020

> télécharger

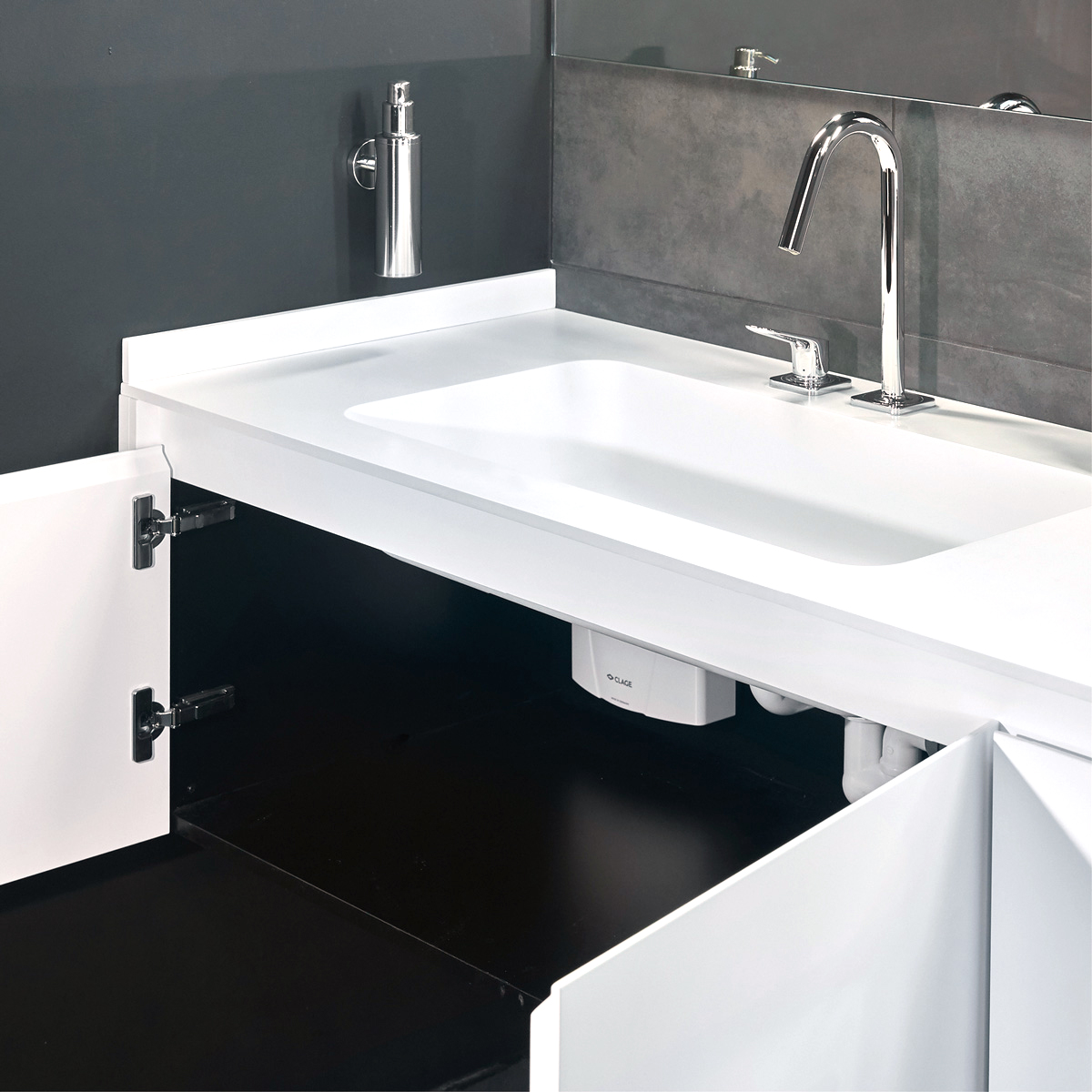

Photo image MBH-Milieufoto-offener-Waschtischunterschrank.jpg 24.06.2020 461 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

28.10.2024

> télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 28.10.2024 14,0 MB
> télécharger

Catalogue

CLAGE-Aide-a-la-vente-fr.pdf

08.03.2023

> télécharger
Catalogue CLAGE-Aide-a-la-vente-fr.pdf 08.03.2023 7,7 MB
> télécharger

BIM

MBH4-002-BIM.rfa

16.04.2018

> télécharger
BIM MBH4-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

MBH6-002-BIM.rfa

16.04.2018

> télécharger
BIM MBH6-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

MBH7-002-BIM.rfa

16.04.2018

> télécharger
BIM MBH7-002-BIM.rfa 16.04.2018 536 kB
> télécharger

BIM

MBH3-002-BIM.rfa

16.04.2018

> télécharger
BIM MBH3-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

MBH6-001-BIM.ifc

16.04.2018

> télécharger
BIM MBH6-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

MBH7-001-BIM.ifc

16.04.2018

> télécharger
BIM MBH7-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

MBH3-001-BIM.ifc

16.04.2018

> télécharger
BIM MBH3-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

MBH4-001-BIM.ifc

16.04.2018

> télécharger
BIM MBH4-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger
Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

CSP 6

CSP 6 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

FVS

FVS (compris dans la livraison)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

Pièce en T

Pièce en T (compris dans la livraison)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

CSP 3a

CSP 3a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie)

CSP 3a: Réf. 0010-0043

CSP 3i

CSP 3i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie)

CSP 3i: Réf. 0010-0042

Vos avantages :

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Gain de place

    Gain de place

  3. Immédiatement à la température

    Immédiatement à la température

  4. Pas d’égouttement des raccords

    Pas d’égouttement des raccords

  5. Plus d’hygiène

    Plus d’hygiène

  6. Respectueux de l’environnement

    Respectueux de l’environnement
