Chauffe-eau instantané électrique de confort
DCX 13 Next

Chauffe-eau instantané <nobr>électrique de confort</nobr> DCX 13 Next

Classe énergétique A

(échelle: A+ à F)

  • DCX 13 Next: 11/13,5 kW, 400 V

DCX 13 Next est utilisé ici.

  1. Lavabo

    Lavabo

  2. Douche

    Douche

  3. Évier de cuisine

    Évier de cuisine

C’est si simple de faire des économies d’énergie dans sa salle de bains !

Le chauffe-eau instantané électronique de confort DCX 13 Next offre un concept de commande simple. L’une des cinq températures typiques de l’eau chaude peut être sélectionnée en appuyant sur le bouton du capteur. La température est alors indiquée suivant une couleur de signalisation intuitive.

  • Chauffe-eau instantané à réglage électronique au concept de commande très simple
  • Un panneau de commande à touches pour la sélection rapide et simple de cinq niveaux de température : 35 °C, 38 °C, 42 °C, 48 °C et 55 °C
  • Système de sécurité électronique avec détecteur de bulles d’air, arrêt suivant la température et le débit
  • Température stable jusqu'à la limite de performance. TWIN TEMPERATURE Control TTC® assure un contrôle de la température au degré près, même en cas de fluctuations de la pression de l’eau.
  • Le Multiple Power System MPS® détermine la puissance absorbée maximale lors de l’installation : 11 ou 13,5 kW 400 V
  • Convient aux robinets économiseurs d’eau grâce à un débit d’eau d’enclenchement particulièrement faible à partir de 1,5 l/min grâce à une technologie innovante de débit d’eau
  • Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.


















Chauffe-eau instantané <nobr>électrique de confort</nobr> DCX 13 Next
Lavabo Douche Évier de cuisine
DCX 13 Next
Référence
Puissance nominale 1) (réglage variable grâce au MPS) à 400 V [kW]
Pression de service admissible[MPa (bar)] 2)
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 28 K 3) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 4) [l/min]
Tension [3~ / PE 400 V AC] raccordement fixe 5)
Courant nominal [A]
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 6)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
3200-36313
11,0 13,5
1 (10) 1 (10)
G ½" G ½"
5,6 6,9
1,5 1,5
5,0 5,0
16 20
16 20
1,5 2,5
70 70
IP 25 IP 25
1100 1100
4,2 4,2

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Agréé également pour un fonctionnement sans pression

3) Élévation de la température de 12 °C à 40 °C, Eau mélangée

4) Débit limité pour obtenir une augmentation de température optimale

5) Possibilité de raccordement à 380 V

6) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

DCX-Next-PI-fr.pdf

24.08.2020

> télécharger
Information produit DCX-Next-PI-fr.pdf 24.08.2020 607 kB
> télécharger

Instructions de montage

DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf

15.02.2023

> télécharger
Instructions de montage DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf 15.02.2023 291 kB
> télécharger

Instructions de montage

DX3-Beiblatt-mit-Armatur-de-en-fr-02-2023.pdf

15.02.2023

> télécharger
Instructions de montage DX3-Beiblatt-mit-Armatur-de-en-fr-02-2023.pdf 15.02.2023 418 kB
> télécharger

Mode d’emploi et instructions de montage

DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

22.02.2023

> télécharger
Mode d’emploi et instructions de montage DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 22.02.2023 29,1 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Courte instruction

DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

20.06.2023

> télécharger
Courte instruction DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.06.2023 6,6 MB
> télécharger
  Versions plus anciennes>
 Courte instructionDCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-01-2023.pdf> télécharger> télécharger
 Courte instructionDCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2021.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi de l’image seulement

DX3-400V-BiA-mit-DMB.pdf

14.12.2021

> télécharger
Mode d’emploi de l’image seulement DX3-400V-BiA-mit-DMB.pdf 14.12.2021 2,0 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi de l’image seulementDX3-400V-BiA-mit-DMB-03-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Accessoires d’installation

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> télécharger
Accessoires d’installation DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

DCX13-Next-Energielabel.pdf

28.03.2023

> télécharger
Label d’energie DCX13-Next-Energielabel.pdf 28.03.2023 232 kB
> télécharger

Fiche technique ErP

DCX13-Next-ErP-Produktdatenblatt.pdf

27.03.2023

> télécharger
Fiche technique ErP DCX13-Next-ErP-Produktdatenblatt.pdf 27.03.2023 101 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf

21.04.2023

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 1,3 MB
> télécharger

NF

NF-30-07-2024-NF089-2686-DX3.pdf

24.09.2021

> télécharger
NF NF-30-07-2024-NF089-2686-DX3.pdf 24.09.2021 670 kB
> télécharger

Photo du produit


28.09.2020

> télécharger

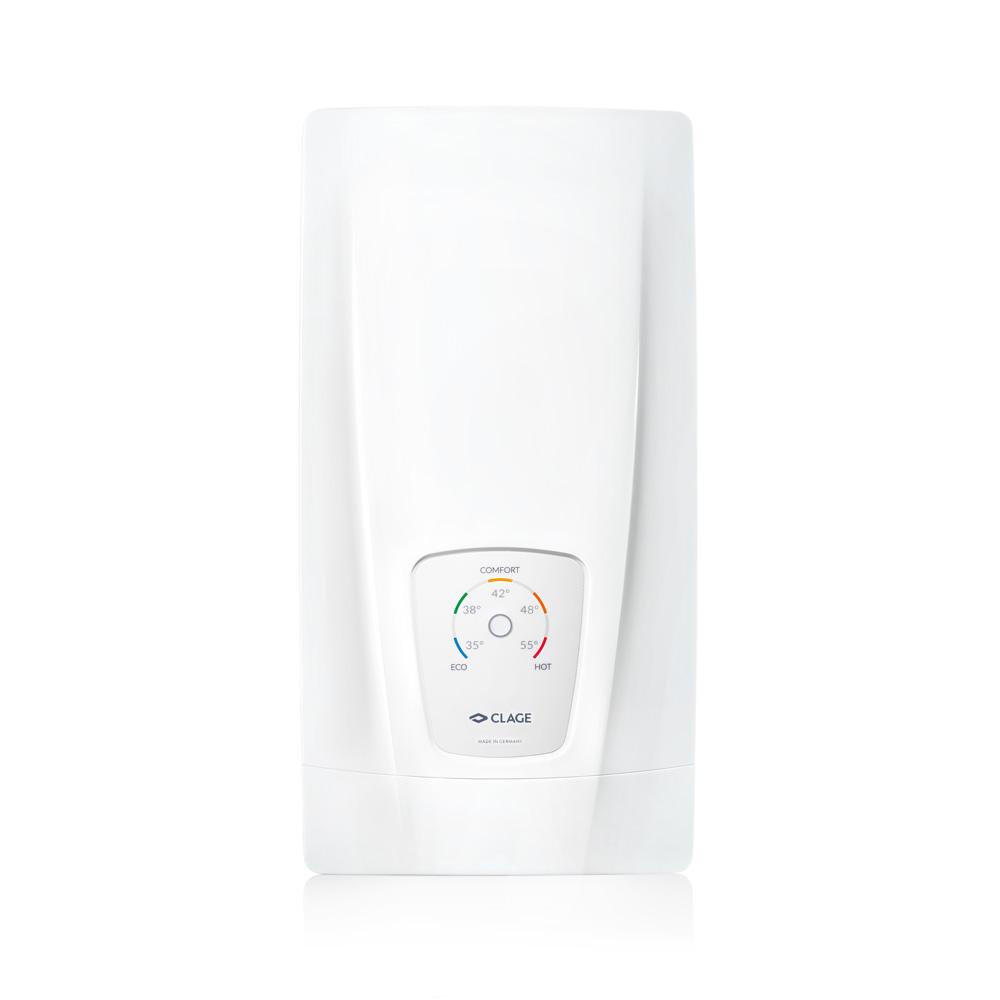

Photo du produit DCX-Next-Produktfoto-frontal.jpg 28.09.2020 37 kB
> télécharger

Photo du produit


28.09.2020

> télécharger

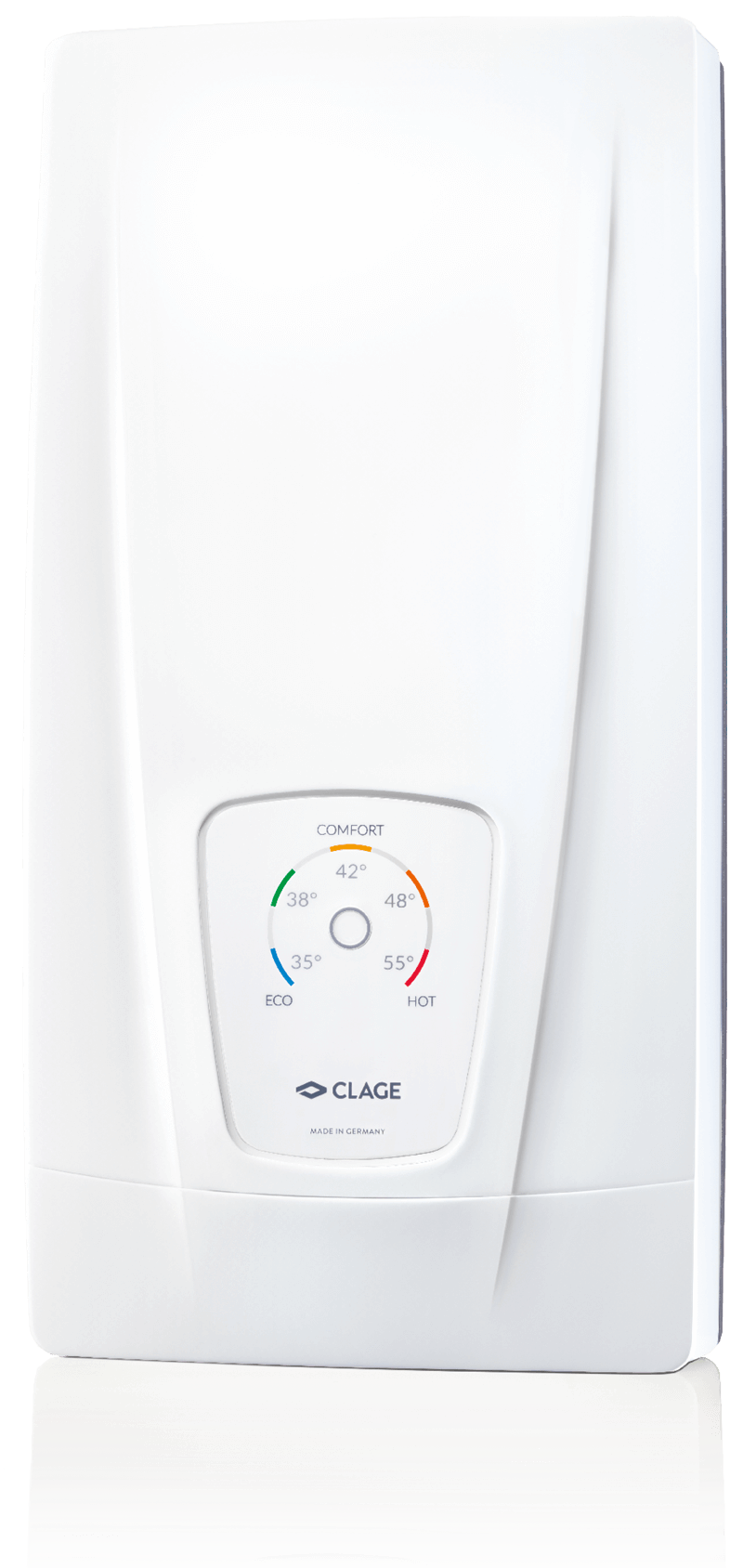

Photo du produit DCX-Next-Produktfoto-rechts.png 28.09.2020 253 kB
> télécharger

Photo du produit


22.12.2020

> télécharger

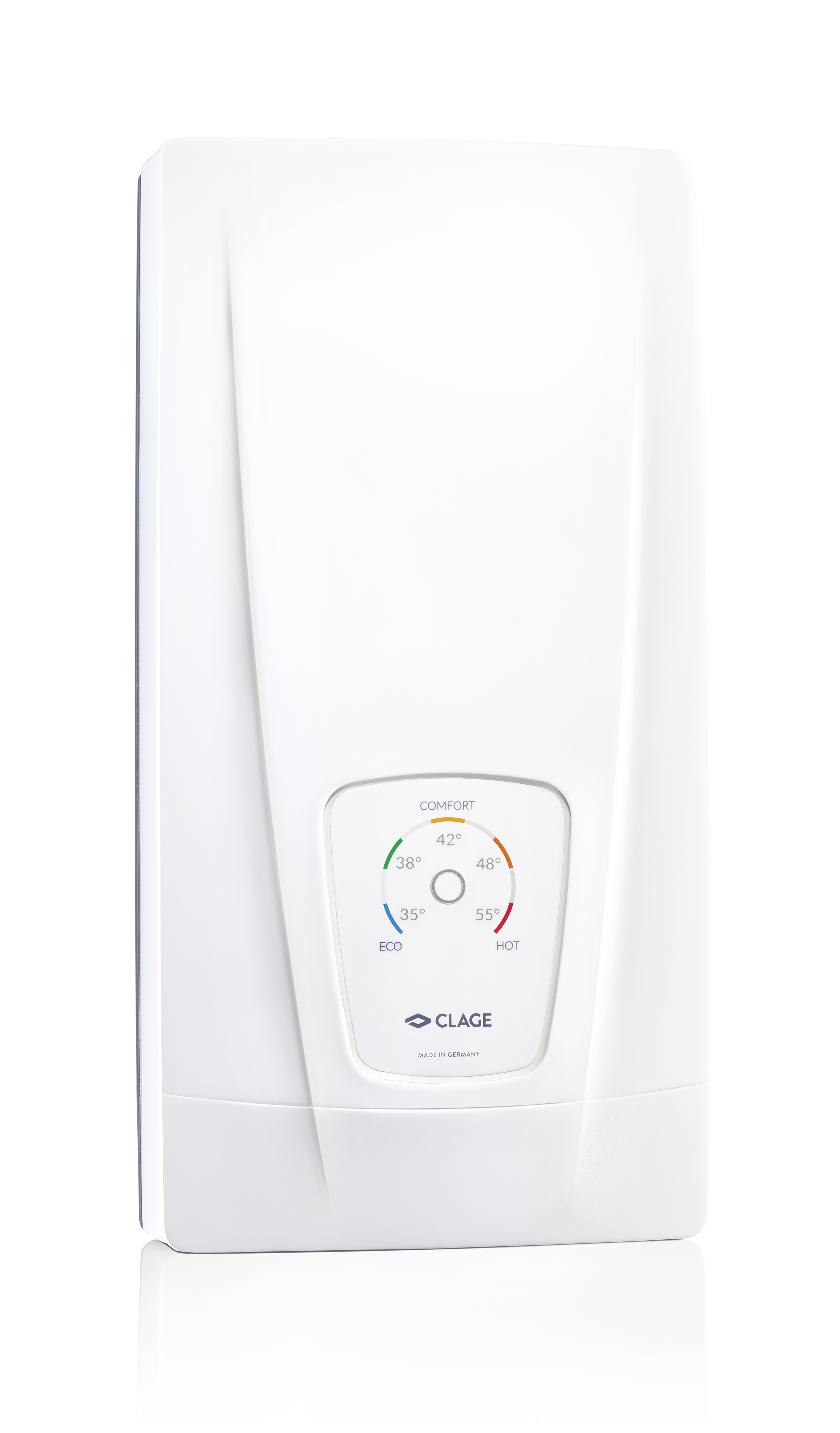

Photo du produit DCX-Next-Produktfoto.jpg 22.12.2020 661 kB
> télécharger

Photo image


28.09.2020

> télécharger

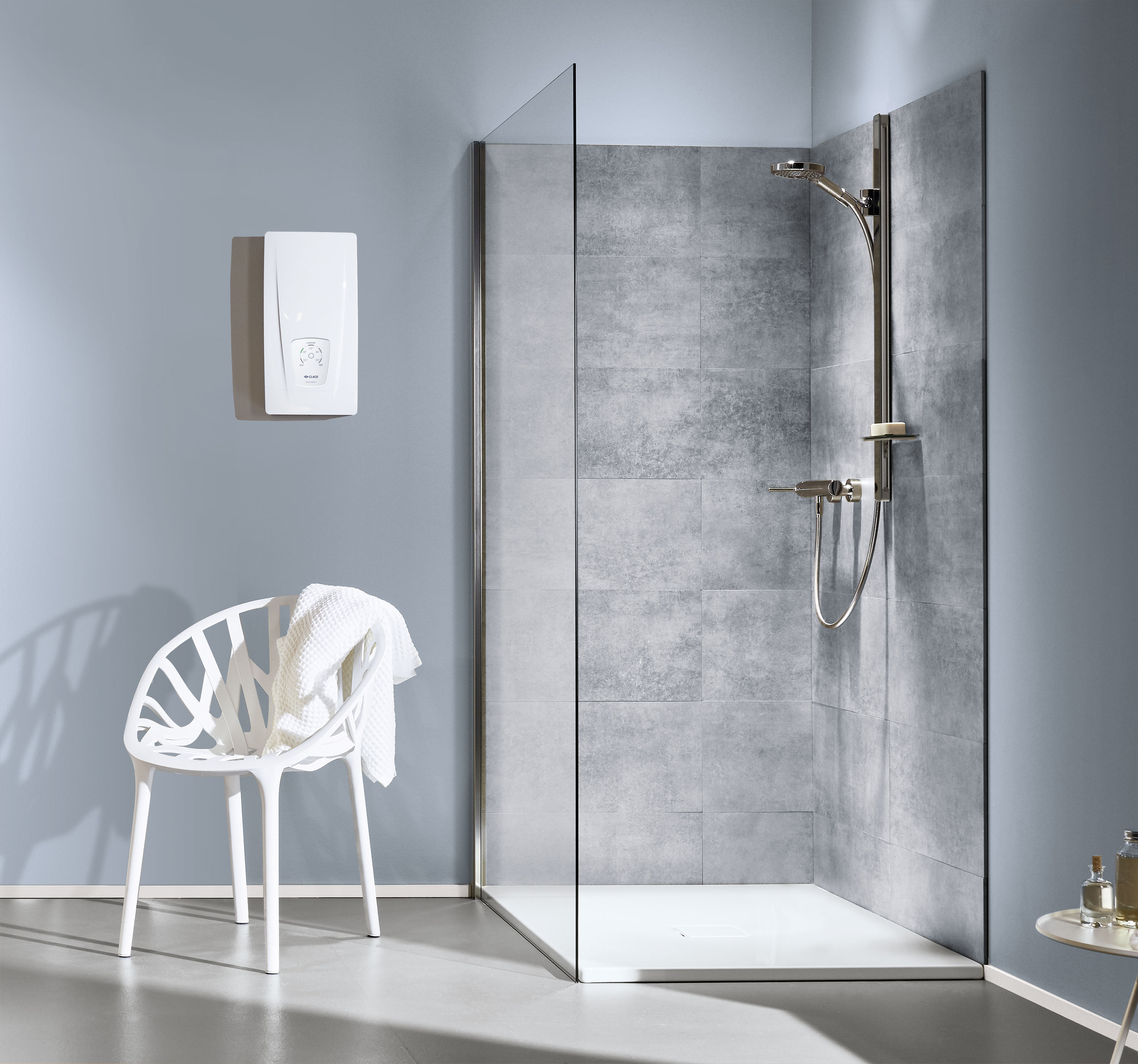

Photo image DCX-Next-Milieufoto.jpg 28.09.2020 845 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

28.10.2024

> télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 28.10.2024 14,0 MB
> télécharger

BIM

DX3-DCX-002.ifc

12.03.2020

> télécharger
BIM DX3-DCX-002.ifc 12.03.2020 4,8 MB
> télécharger

BIM

DX3-DCX-Next-DCX13-Next-003.rfa.zip

23.11.2020

> télécharger
BIM DX3-DCX-Next-DCX13-Next-003.rfa.zip 23.11.2020 613 kB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger
Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

RDX 3

RDX 3 (en option)

Si nécessaire, le cadre de montage universel RDX 3 est disponible comme accessoire, avec lequel le raccordement électrique peut être effectué en tout point derrière l’appareil. L’indice de protection IP de l’appareil avec RDX 3 est IP24. Avec câblage électrique et rallonges de tuyauterie. Pour des conditions d’installation difficiles, par exemple pour le remplacement d’un chauffe-eau avec différents raccords. Compense les saillies des carreaux ou les inégalités des murs. Installation uniquement par un spécialiste.

RDX 3: Réf. 3200-36100

UDX

UDX (en option)

Flexibles ⅜-pouce pour un montage en saillie sous plan (cadre de montage nécessaire).

UDX: Réf. 3200-34110

VDX

VDX (en option)

Flexibles ⅜-pouce pour un montage décalé ou le remplacement de chauffe-eau au gaz (cadre de montage nécessaire).

VDX: Réf. 3200-34120

Caractéristiques intéressantes.

  1. Compatible avec des installations solaires, idéal pour le post-chauffage

    Compatible avec des installations solaires, idéal pour le post-chauffage

  2. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  3. Immédiatement à la température

    Immédiatement à la température

Produits similaires :

Chauffe-eau instantané électrique de confort DCX 13 Next L
DCX 13 Next L: 11/13,5 kW, 400 V
Chauffe-eau instantané électrique de confort DCX Next
DCX Next: 18/21/24/27 kW, 400 V

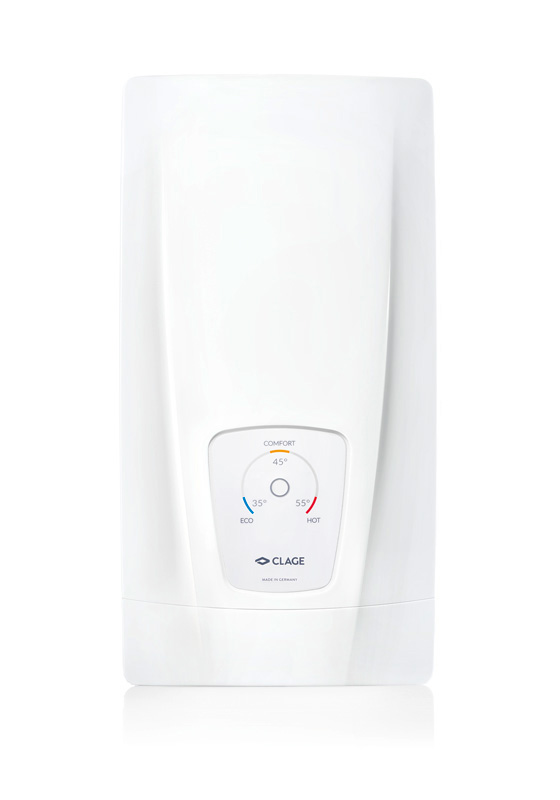

Chauffe-eau instantané électrique de confort DLX Next
