Tout sur les chauffe-eau instantanés! >
×

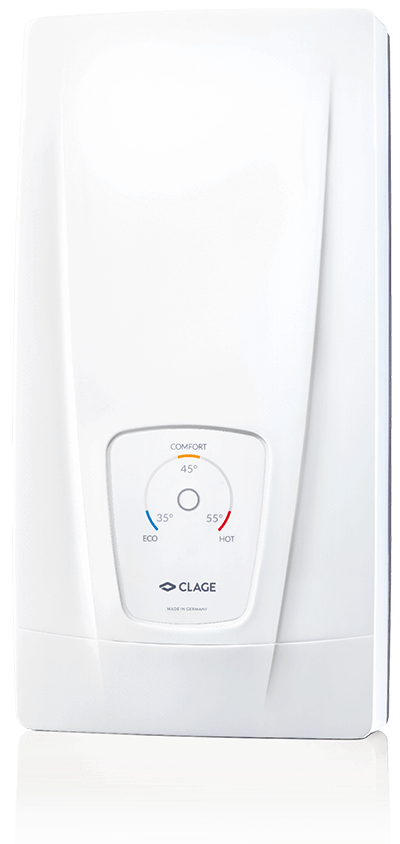

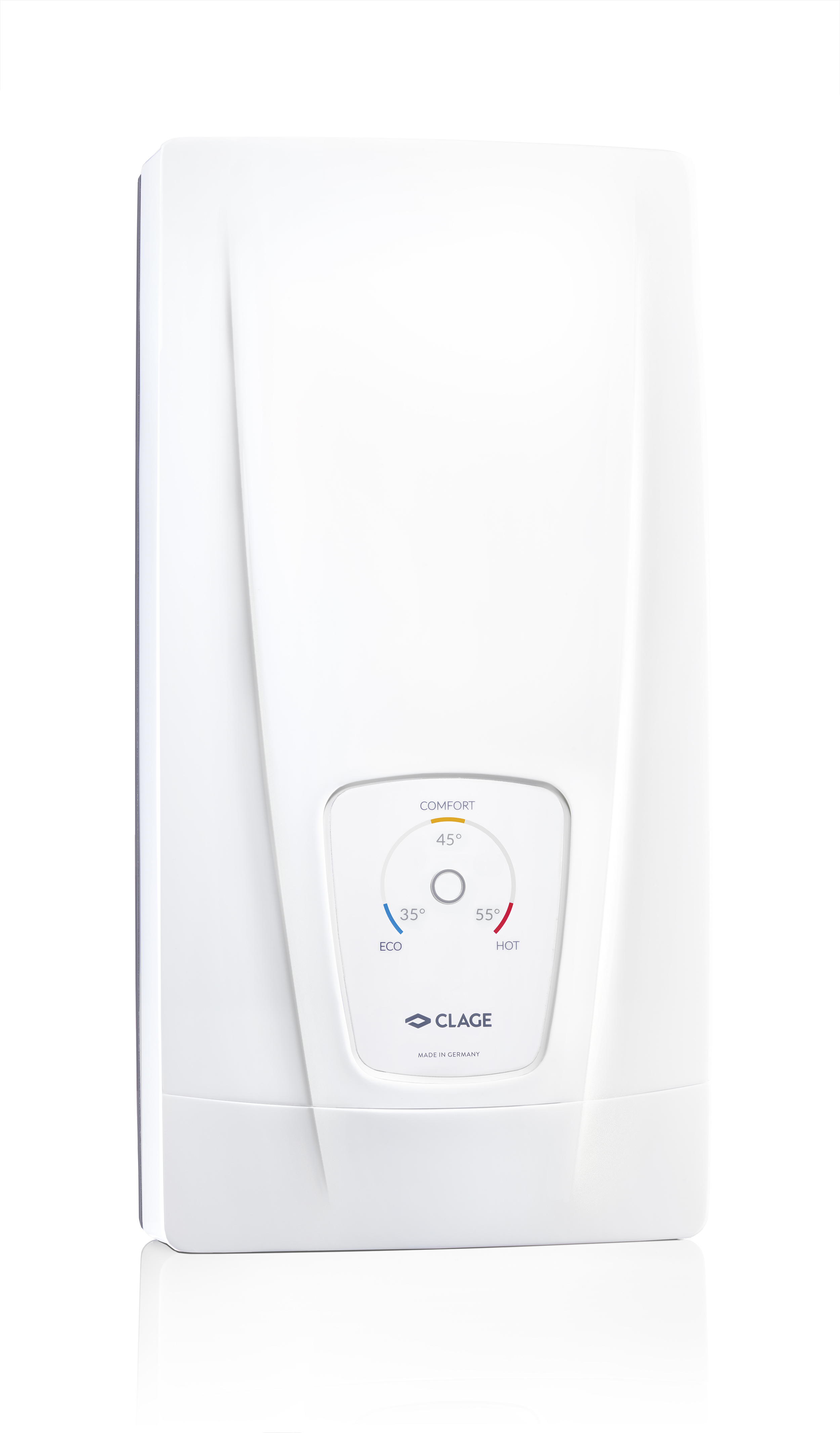

Chauffe-eau instantané électrique de confort
DLX Next

Chauffe-eau instantané électrique de confort DLX Next

Classe énergétique A

(échelle: A+ à F)

  • DLX 18 Next: 18 kW, 400 V
  • DLX 21 Next: 21 kW, 400 V
  • DLX 24 Next: 24 kW, 400 V

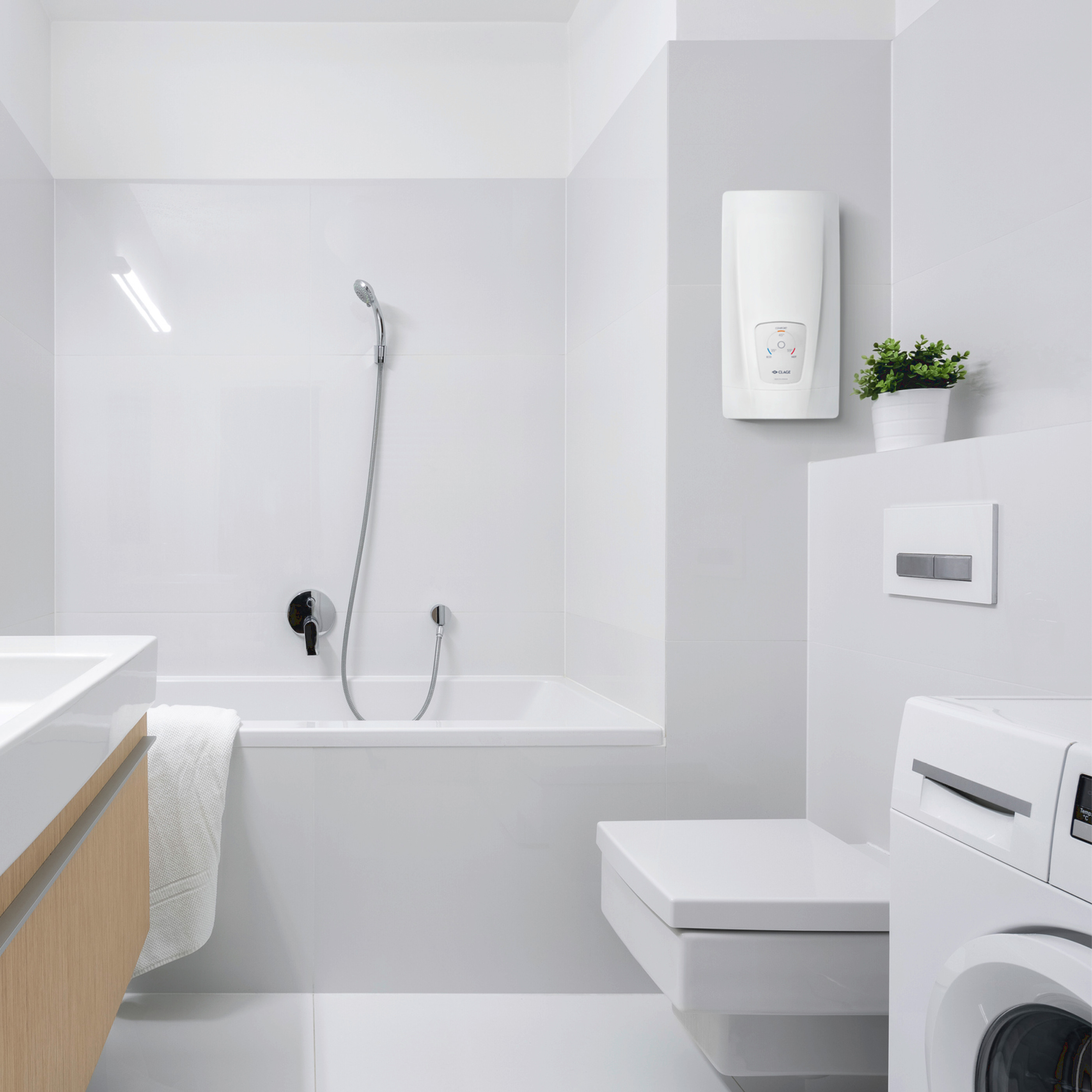

DLX Next est utilisé ici.

  1. Lavabo

    Lavabo

  2. Douche

    Douche

  3. Baignoire

    Baignoire

  4. Évier de cuisine

    Évier de cuisine

Choisir tout simplement : 35, 45 oder 55 °C!

Le DLX Next est une solution intéressante pour les applications où il faut une commande simple à un prix avantageux. L’utilisateur peut sélectionner, par simple pression sur une touche, l’une des trois températures d’eau chaude.

  • Chauffe-eau instantané confort à commande électronique avec un concept de fonctionnement simple
  • Un panneau de commande à un bouton pour une sélection rapide et facile de la température en trois étapes : 35 °C, 45 °C et 55 °C
  • Stable à la température jusqu'à la limite de la capacité. TWIN TEMPERATURE Control TTC® assure un contrôle précis de la température au degré près, même en cas de fluctuations de la pression de l'eau
  • Débit d'eau d'enclenchement exceptionnellement bas à partir de 1,5 l/min grâce à une technologie innovante de débit d'eau
  • Système de chauffage exceptionnellement résistant à l'air grâce à une nouvelle disposition des canaux de chauffage
  • Système de chauffage à fil de flanc IES® assure une durée de vie plus longue moins de calcification et est efficace et facile à entretenir
  • Système de sécurité électronique avec détection de bulles d'air, arrêt en fonction de la température et de la pression
  • Installation sans problème grâce à un espace de montage libre et des options de raccordement variables
  • Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.
















Chauffe-eau instantané électrique de confort DLX 18 Next Chauffe-eau instantané électrique de confort DLX 21 Next Chauffe-eau instantané électrique de confort DLX 24 Next
Lavabo Douche Baignoire Évier de cuisine Lavabo Douche Baignoire Évier de cuisine Lavabo Douche Baignoire Évier de cuisine
DLX 18 Next DLX 21 Next DLX 24 Next
Référence
Puissance nominale à 400 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 28 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 2) [l/min]
Tension [3~ / PE 400 V AC] raccordement fixe 3)
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
3200-36218 3200-36221 3200-36224
18 21 24
1 (10) 1 (10) 1 (10)
G ½" G ½" G ½"
9,2 10,7 12,3
1,5 1,5 1,5
7,0 8,0 8,0
26 30 35
4,0 4,0 6,0
30 30 30
IP 25 IP 25 IP 25
1100 1100 1100
4,2 4,2 4,2

1) Élévation de la température de 12 °C à 40 °C, Eau mélangée

2) Débit limité pour obtenir une augmentation de température optimale

3) Possibilité de raccordement à 380 V

Téléchargement

>

Type de média Titre Date Grandeur

Instructions de montage

DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf

15.02.2023

> télécharger
Instructions de montage DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf 15.02.2023 291 kB
> télécharger

Mode d’emploi et instructions de montage

DLX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

17.02.2023

> télécharger
Mode d’emploi et instructions de montage DLX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 17.02.2023 23,8 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageDLX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Accessoires d’installation

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> télécharger
Accessoires d’installation DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

DLX24-Next-Energielabel_2020.pdf

28.03.2023

> télécharger
Label d’energie DLX24-Next-Energielabel_2020.pdf 28.03.2023 232 kB
> télécharger

Label d’energie

DLX21-Next-Energielabel_2020.pdf

28.03.2023

> télécharger
Label d’energie DLX21-Next-Energielabel_2020.pdf 28.03.2023 232 kB
> télécharger

Label d’energie

DLX18-Next-Energielabel_2020.pdf

28.03.2023

> télécharger
Label d’energie DLX18-Next-Energielabel_2020.pdf 28.03.2023 232 kB
> télécharger

Fiche technique ErP

DX3.1-DLX18-Next-DLX21-Next-DLX24-Next-ErP-Produktdatenblatt.pdf

27.03.2023

> télécharger
Fiche technique ErP DX3.1-DLX18-Next-DLX21-Next-DLX24-Next-ErP-Produktdatenblatt.pdf 27.03.2023 102 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf

05.11.2021

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 1,3 MB
> télécharger

NF

NF-30-07-2024-NF089-2686-DX3.pdf

24.09.2021

> télécharger
NF NF-30-07-2024-NF089-2686-DX3.pdf 24.09.2021 670 kB
> télécharger

Photo du produit


22.12.2020

> télécharger
Photo du produit DLX-Next-Produktfoto.jpg 22.12.2020 651 kB
> télécharger

Photo image


21.09.2020

> télécharger
Photo image DLX-Next-Anwendungsfoto.jpg 21.09.2020 822 kB
> télécharger

BIM

DLX-Next.rfa

16.06.2022

> télécharger
BIM DLX-Next.rfa 16.06.2022 1,4 MB
> télécharger

BIM

DLX-Next.ifc

16.06.2022

> télécharger
BIM DLX-Next.ifc 16.06.2022 8,9 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger
Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Caractéristiques intéressantes.

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Immédiatement à la température

    Immédiatement à la température

  3. Respectueux de l’environnement

    Respectueux de l’environnement

  4. Câbles courts

    Câbles courts

Produits similaires :

Chauffe-eau instantané électrique de confort DCX Next
DCX Next: 18/21/24/27 kW, 400 V

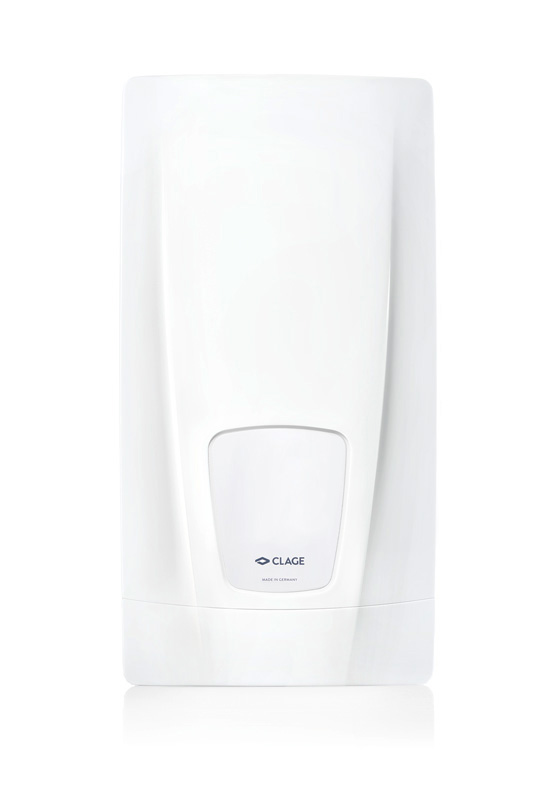

Chauffe-eau instantané électrique de confort DBX Next
