Tout sur les chauffe-eau instantanés! >
×

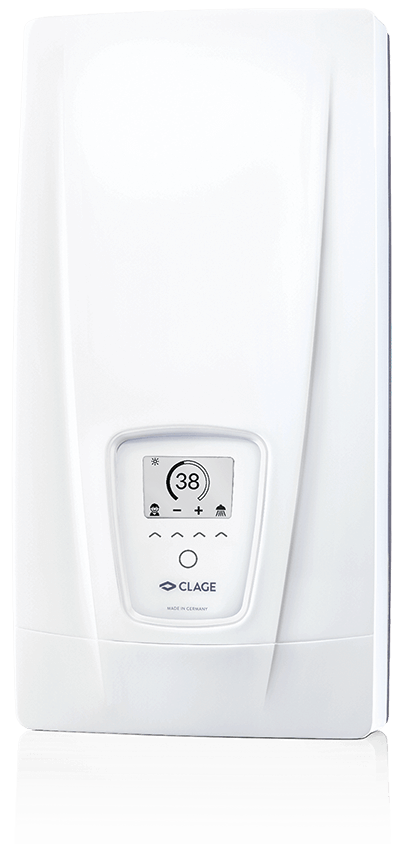

Chauffe-eau instantané électrique de confort
DEX Next

Chauffe-eau instantané <nobr>électrique de confort</nobr> DEX Next

Classe énergétique A

(échelle: A+ à F)

  • DEX Next: 18/21/24/27 kW, 400 V

DEX Next est utilisé ici.

  1. Lavabo

    Lavabo

  2. Douche

    Douche

  3. Baignoire

    Baignoire

  4. Évier de cuisine

    Évier de cuisine

La prochaine génération.

Le nouveau DEX Next est confortable, économique et fiable. L’écran e-paper à contraste élevé derrière le couvercle en verre véritable de haute qualité est particulièrement impressionnant.

Awards Chauffe-eau instantané <nobr>électrique de confort</nobr> DEX Next
  • Chauffe-eau instantané électronique de confort avec affichage en papier de verre véritable et touches à capteur pour une grande facilité d’utilisation
  • Le Multiple Power System MPS® détermine la consommation d’énergie maximale pendant l’installation : 18, 21, 24 ou 27 kW
  • TWIN TEMPERATURE Control TTC® pour des températures précises au degré près entre 20 °C et 60 °C jusqu'à la limite de puissance
  • Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
  • Grâce à une technologie innovante, le débit d’eau nécessaire à la mise en marche de 1.5 l/min particulièrement faible s’adapte à des robinetteries économes en eau
  • Système chauffant résistant à l’air grâce à un système à canaux innovants
  • Le Système de chauffage à fil nu IES® garantit une durée de service prolongée, moins de calcification et est efficace et facile à entretenir
  • Système électronique de sécurité avec détection de bulles d’air, arrêt de la température et de la pression
  • Module pour télécommande radio disponible comme accessoire
  • Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.

















Chauffe-eau instantané <nobr>électrique de confort</nobr> DEX Next
Lavabo Douche Baignoire Évier de cuisine
DEX Next
Référence
Puissance nominale 1) (réglage variable grâce au MPS) à 400 V [kW]
Pression de service admissible[MPa (bar)] 2)
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 28 K 3) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 4) [l/min]
Tension [3~ / PE 400 V AC] raccordement fixe 5)
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 6)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
3200-36400
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
1,5 1,5 1,5 1,5
8,0 8,0 8,0 8,0
26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
4,2 4,2 4,2 4,2

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Agréé également pour un fonctionnement sans pression

3) Élévation de la température de 12 °C à 40 °C, Eau mélangée

4) Débit limité pour obtenir une augmentation de température optimale

5) Possibilité de raccordement à 380 V

6) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

DEX-Next-PI-fr.pdf

28.06.2023

> télécharger
Information produit DEX-Next-PI-fr.pdf 28.06.2023 559 kB
> télécharger

Instructions de montage

DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf

15.02.2023

> télécharger
Instructions de montage DX3-Beiblatt-Aufputzmontage-mit-Absperrventil-de-en-fr-02-2023.pdf 15.02.2023 291 kB
> télécharger

Mode d’emploi et instructions de montage

DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

20.02.2023

> télécharger
Mode d’emploi et instructions de montage DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.02.2023 26,1 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2021.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageDEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Courte instruction

DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

15.11.2023

> télécharger
Courte instruction DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 15.11.2023 5,2 MB
> télécharger
  Versions plus anciennes>
 Courte instructionDEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-01-2023.pdf> télécharger> télécharger
 Courte instructionDEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> télécharger> télécharger
 Courte instructionDEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi de l’image seulement

DX3-400V-BiA-mit-DMB.pdf

14.12.2021

> télécharger
Mode d’emploi de l’image seulement DX3-400V-BiA-mit-DMB.pdf 14.12.2021 2,0 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi de l’image seulementDX3-400V-BiA-mit-DMB-03-2020.pdf> télécharger> télécharger
  Autres versions sur demande

Accessoires d’installation

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> télécharger
Accessoires d’installation DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

DEX-Next-Energielabel.pdf

28.03.2023

> télécharger
Label d’energie DEX-Next-Energielabel.pdf 28.03.2023 230 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf

05.11.2021

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 1,3 MB
> télécharger

NF

NF-30-07-2024-NF089-2686-DX3.pdf

24.09.2021

> télécharger
NF NF-30-07-2024-NF089-2686-DX3.pdf 24.09.2021 670 kB
> télécharger

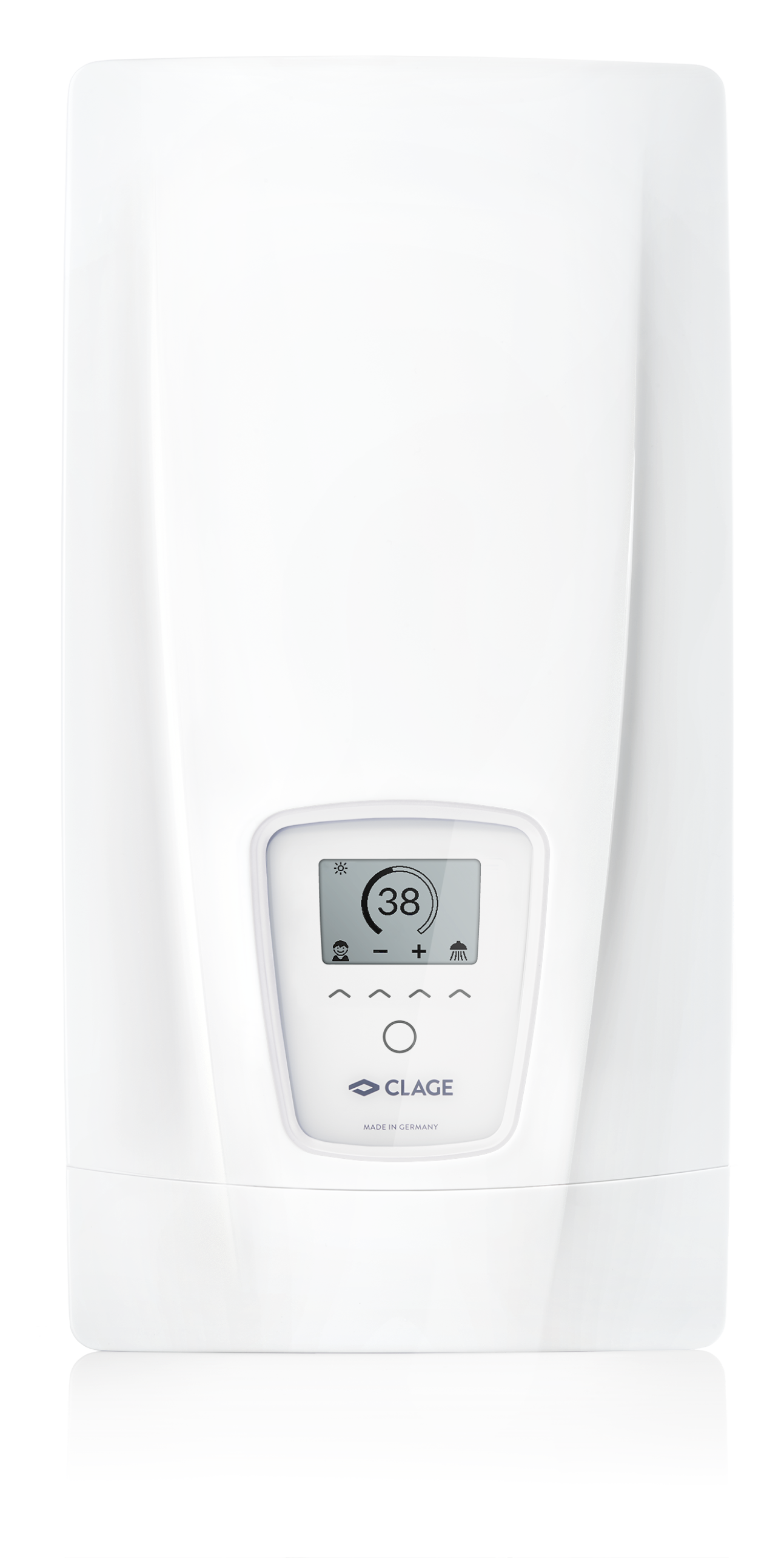

Photo du produit


07.01.2020

> télécharger
Photo du produit DEX-Next.png 07.01.2020 1,5 MB
> télécharger

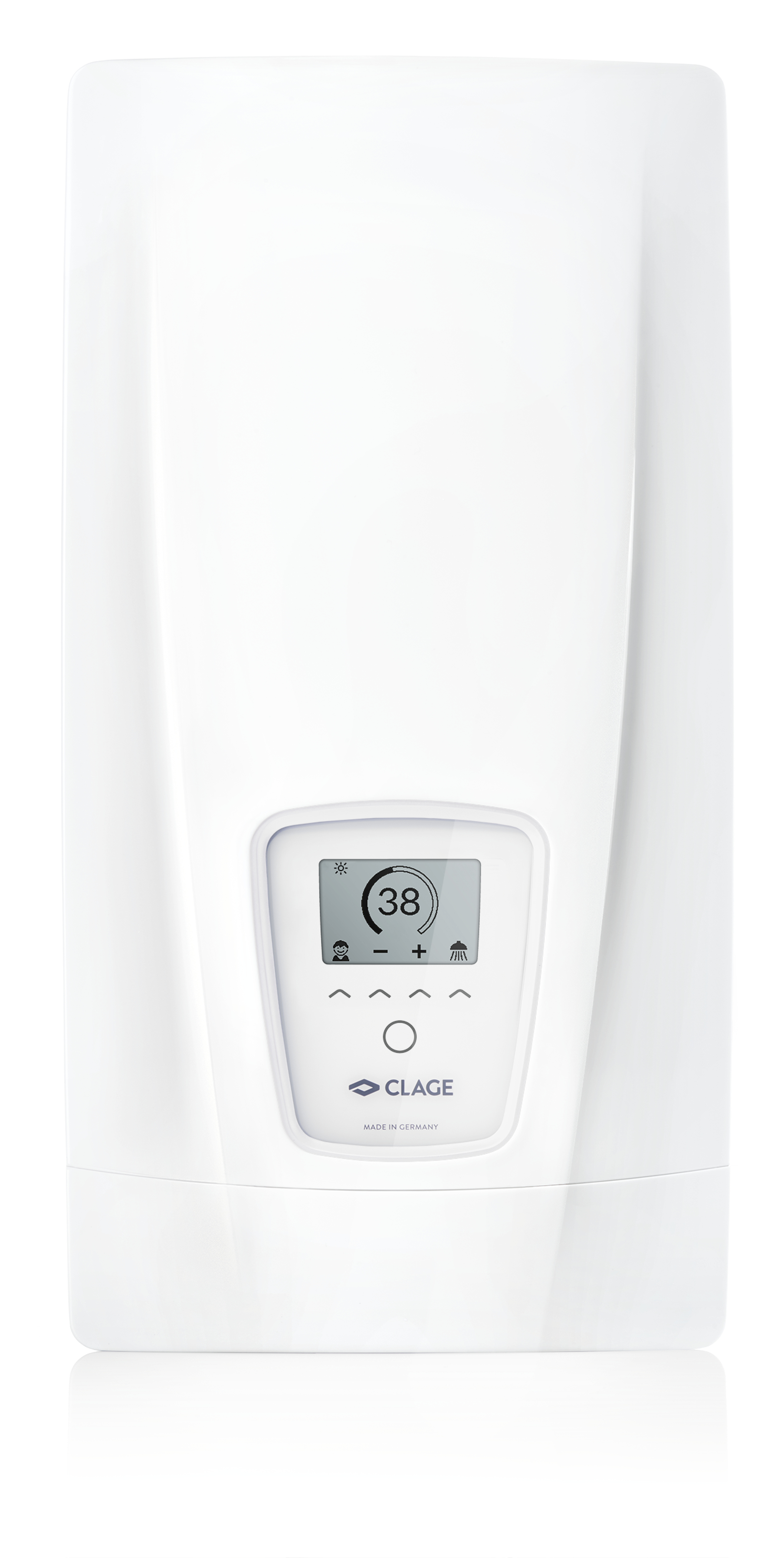

Photo du produit


07.01.2020

> télécharger
Photo du produit DEX-Next-highres.jpg 07.01.2020 1,2 MB
> télécharger

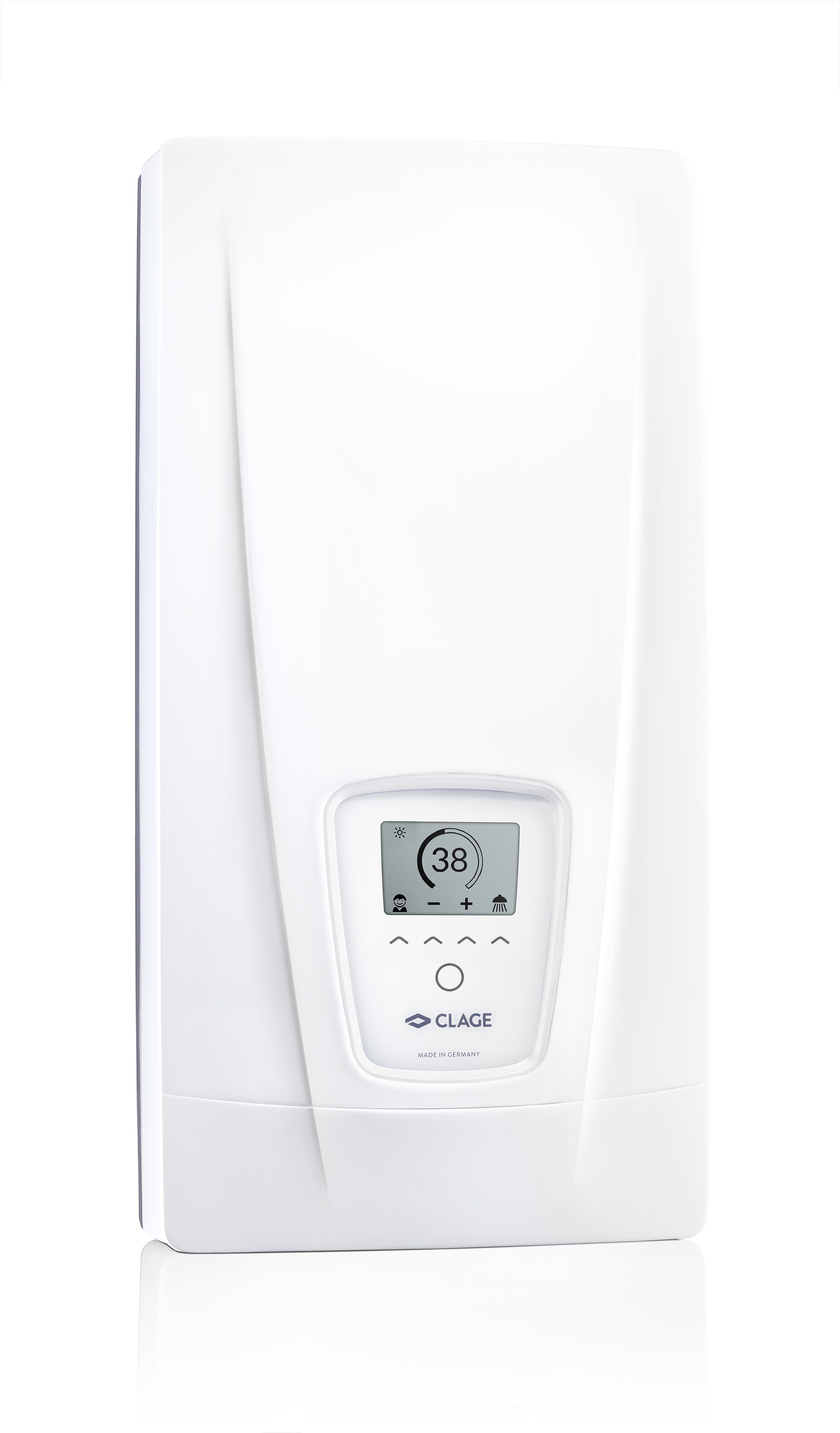

Photo du produit


22.12.2020

> télécharger
Photo du produit DEX-Next-Produktfoto.jpg 22.12.2020 676 kB
> télécharger

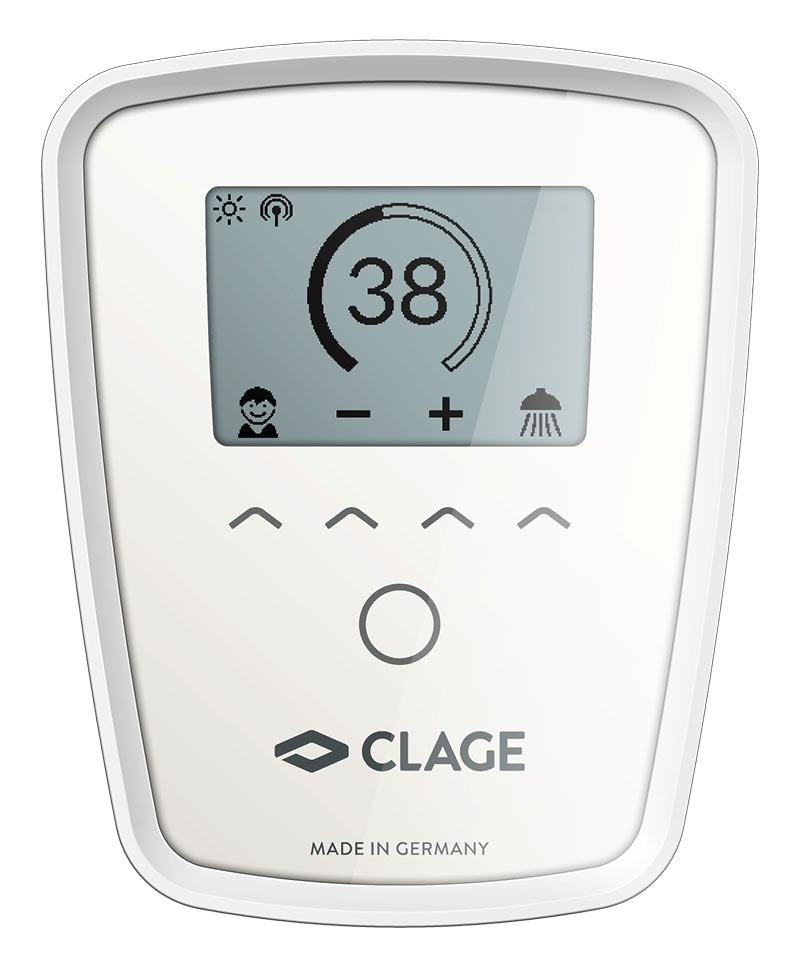

Vue détaillée


21.02.2019

> télécharger
Vue détaillée DEX-Next-Display.jpg 21.02.2019 57 kB
> télécharger

infographie graphique

Smart-Control.pdf

18.05.2022

> télécharger
infographie graphique Smart-Control.pdf 18.05.2022 2,1 MB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Aide-a-la-vente-fr.pdf

08.03.2023

> télécharger
Catalogue CLAGE-Aide-a-la-vente-fr.pdf 08.03.2023 7,7 MB
> télécharger

Brochure

CLAGE-CO2-Empreinte-carbone-2024-fr.pdf

28.05.2024

> télécharger
Brochure CLAGE-CO2-Empreinte-carbone-2024-fr.pdf 28.05.2024 6,5 MB
> télécharger

BIM

DX3-DEX-001-BIM.ifc

27.06.2019

> télécharger
BIM DX3-DEX-001-BIM.ifc 27.06.2019 7,3 MB
> télécharger

BIM

DX3-DEX-001-BIM.rfa

27.06.2019

> télécharger
BIM DX3-DEX-001-BIM.rfa 27.06.2019 2,7 MB
> télécharger

BIM

DX3-DEX-001-BIM.rfa.zip

17.11.2020

> télécharger
BIM DX3-DEX-001-BIM.rfa.zip 17.11.2020 2,6 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger
Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

FX 3

FX 3 (en option)

Télécommande supplémentaire permettant de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth® sécurisée, sélection de la température en continu via deux boutons, deux boutons de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FX 3: Réf. 3200-34021

FXS 3 (D, M)

FXS 3 (D, M) (en option)

FX 3 Télécommande radio et adaptateur radio Bluetooth® FXE dans un set pour installation dans le chauffe-eau instantané. En plus de la commande sur l’appareil, la télécommande radio permet le réglage confortable de la température du chauffe-eau instantané sur une distance d’environ 10 mètres dans le bâtiment. Transmission sans fil Bluetooth sécurisée, sélection continue de la température par deux touches, deux touches à valeur fixe et un écran LCD, support mural magnétique et piles (inclus). IP 20. Dimensions (H × B × T) : 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Réf. 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (en option)

Adaptateur radio Bluetooth® à installer dans le chauffe-eau instantané pour connecter le chauffe-eau instantané électrique au Smartphone / Tablette ou à la télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d’une télécommande radio FX 3

FXE 3 (D, M): Réf. 3200-34022

FXS Next (D)

FXS Next (D) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série D) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (D): Réf. 3200-34025

RDX 3

RDX 3 (en option)

Si nécessaire, le cadre de montage universel RDX 3 est disponible comme accessoire, avec lequel le raccordement électrique peut être effectué en tout point derrière l’appareil. L’indice de protection IP de l’appareil avec RDX 3 est IP24. Avec câblage électrique et rallonges de tuyauterie. Pour des conditions d’installation difficiles, par exemple pour le remplacement d’un chauffe-eau avec différents raccords. Compense les saillies des carreaux ou les inégalités des murs. Installation uniquement par un spécialiste.

RDX 3: Réf. 3200-36100

UDX

UDX (en option)

Flexibles ⅜-pouce pour un montage en saillie sous plan (cadre de montage nécessaire).

UDX: Réf. 3200-34110

VDX

VDX (en option)

Flexibles ⅜-pouce pour un montage décalé ou le remplacement de chauffe-eau au gaz (cadre de montage nécessaire).

VDX: Réf. 3200-34120

Caractéristiques intéressantes.

  1. Compatible avec Smart Control (en option)

    Compatible avec Smart Control (en option)

  2. Télécommande Bluetooth (en option)

    Télécommande Bluetooth (en option)

  3. Compatible avec des installations solaires, idéal pour le post-chauffage

    Compatible avec des installations solaires, idéal pour le post-chauffage

Vidéo d’installation

Produits similaires :

Chauffe-eau instantané électrique de confort DSX Touch
DSX Touch: 18/21/24/27 kW, 400 V

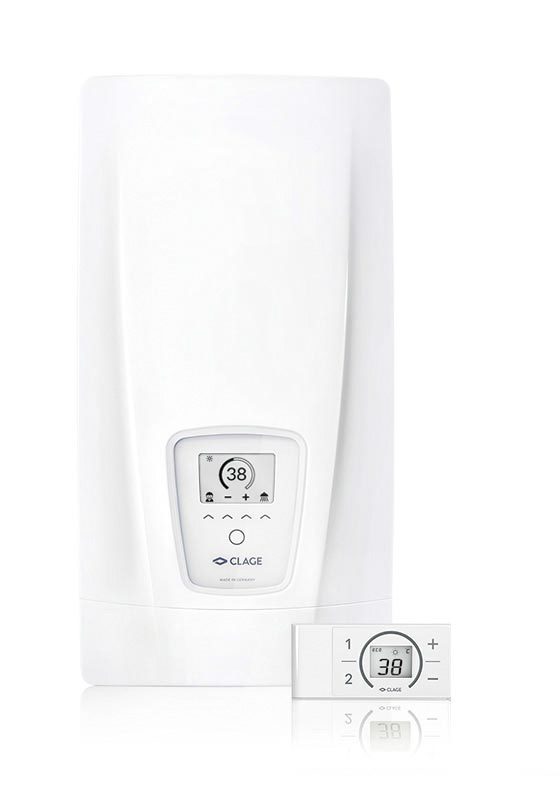

Chauffe-eau instantané électrique de confort DEX Next S
DEX Next S: 18/21/24/27 kW, 400 V

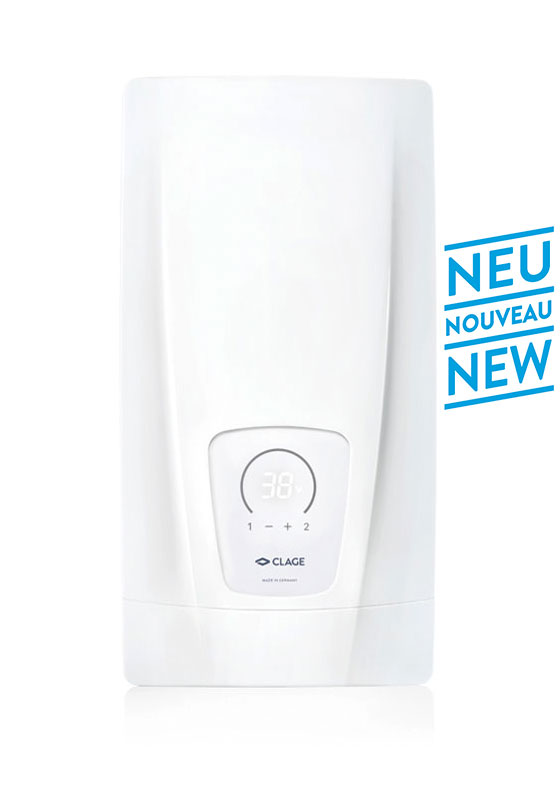

Chauffe-eau instantané électrique de confort DCX Next L
