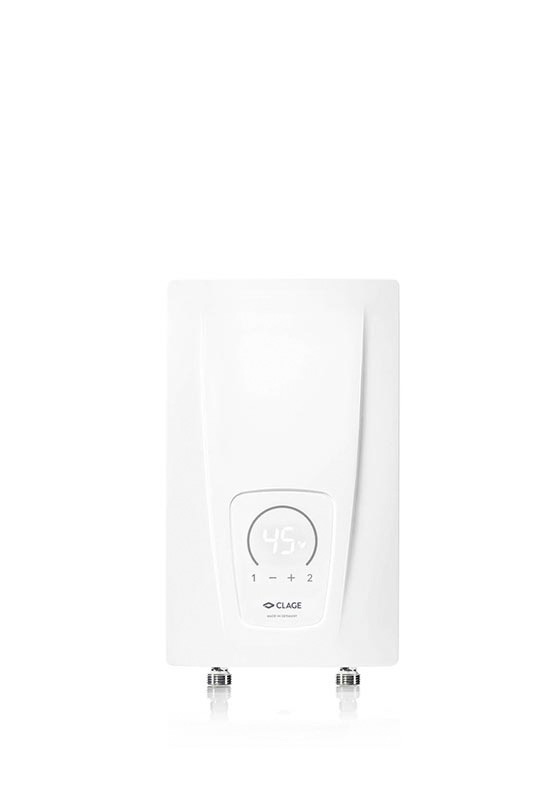

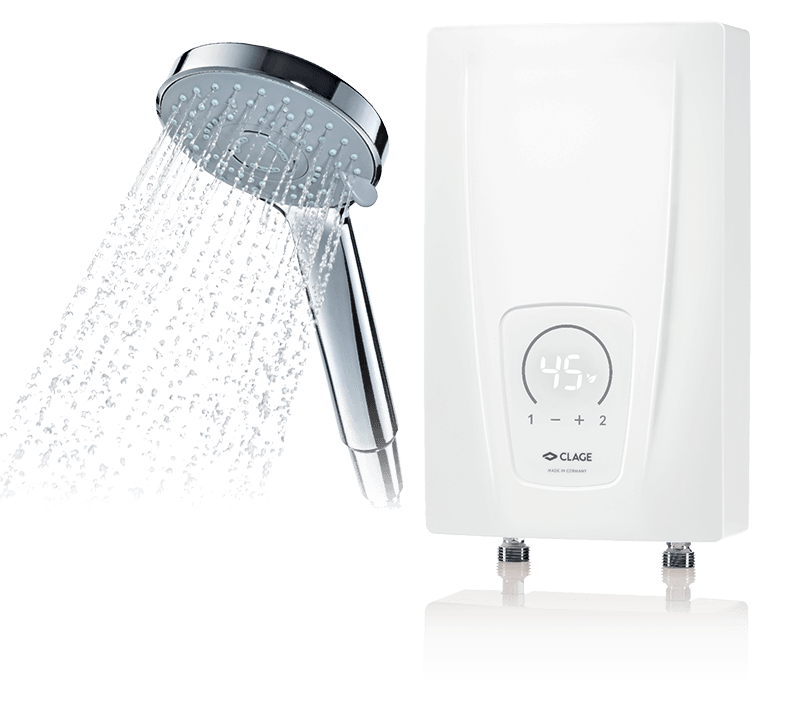

Kit de chauffe-eau instantané
électrique compact
CEX 9 Plus

Kit de chauffe-eau instantané <br>électrique compact CEX 9 Plus

Classe énergétique A

(échelle: A+ à F)

  • CEX 9 Plus: 6,6/8,8 kW, 220–240 V

CEX 9 Plus est utilisé ici.

  1. Lavabo

    Lavabo

  2. Douche

    Douche

Chauffage rapide et efficace de l’eau.

Innovation produit
Chauffe-eau instantané compact pour lavabos ou douches. La puissance connectée est de 6,6 à 8,8 kW 220 à 240 V. Cela signifie que l’appareil dispose d’une puissance suffisante pour chauffer 5 l/min d’eau chaude de 35°C à 55°C. La température de l’eau peut être réglée à l’aide du bouton de réglage. Dans de nombreux pays, l’eau froide est plus chaude qu'en Allemagne, de sorte que la puissance inhabituellement faible pour les conditions locales est suffisante pour prendre une douche. Lors de l’installation, le chauffe-eau instantané peut être limité à 6,6 kW. Cela rend l’appareil polyvalent et établit de nouvelles normes pour le chauffage rapide et efficace de l’eau grâce à la technologie de chauffage IES®.

  • Chauffe-eau instantané à commande électronique en format compact sur plan avec douchette à main CXH
  • Panneau de commande à touches avec écran LED pour une programmation au degré près de la température entre 20 °C et 55 °C
  • Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
  • Deux touches de programmation pour entrer deux températures souhaitées, limitation de température activable et affichage de fonctionnement
  • Plus besoin d’ajouter d’eau froide
  • Installation sans problème grâce aux dimensions réduites et aux connexions de raccordement d’eau externes de ½ pouce pour installation résistant à la pression ou sans pression
  • Une température au degré près grâce au TWIN TEMPERATURE Control TTC® jusqu’à la pleine puissance nominale.
  • Avec le Multiple Power System MPS® la consommation maximale est déterminée lors du montage : 6,6 ou 8,8 kW
  • Avec prise de raccord fixe au réseau
  • Module de télécommande disponible comme accessoire : FXS 3 (C)
  • Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, un adaptateur radio FXE3 (C) et l'application "Smart Control" sont nécessaires).
  • Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.

















Kit de chauffe-eau instantané <br>électrique compact CEX 9 Plus
Lavabo Douche
CEX 9 Plus
Référence
Puissance nominale 1) (réglage variable grâce au MPS) à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 33 K 2) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 3) [l/min]
Tension [1~ / N / PE 220–240 V AC] raccordement fixe
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 4)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
2400-26470
6,6 8,8
1 (10) 1 (10)
G ½" G ½"
2,9 3,8
2 2
5 5
29 38
4 6
60 60
IP 25 IP 25
1100 1100
2,7 2,7

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Élévation de la température de 12 °C à 45 °C

3) Débit limité pour obtenir une augmentation de température optimale

4) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

CEX9-Plus-PI-fr.pdf

23.12.2021

> télécharger
Information produit CEX9-Plus-PI-fr.pdf 23.12.2021 356 kB
> télécharger

Instructions de montage

Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf

13.10.2022

> télécharger
Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 156 kB
> télécharger

Mode d’emploi et instructions de montage

CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

29.08.2022

> télécharger
Mode d’emploi et instructions de montage CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 29.08.2022 6,0 MB
> télécharger

Mode d’emploi de l’image seulement

CX3-230V-Bilderanleitung-Uebertisch.pdf

07.05.2021

> télécharger
Mode d’emploi de l’image seulement CX3-230V-Bilderanleitung-Uebertisch.pdf 07.05.2021 967 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

CEX9-Energielabel.pdf

13.02.2017

> télécharger
Label d’energie CEX9-Energielabel.pdf 13.02.2017 220 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> télécharger

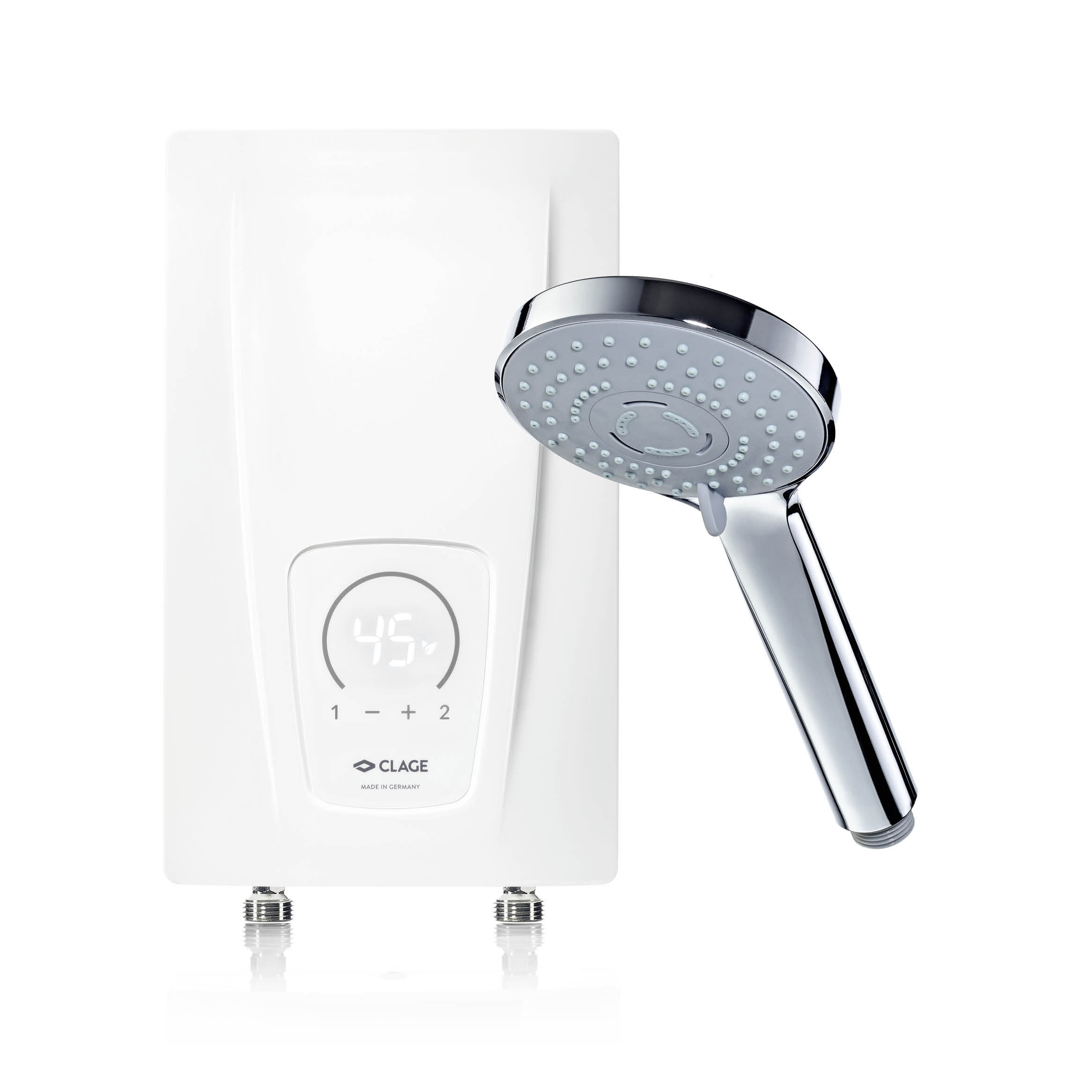

Photo du produit


29.12.2021

> télécharger
Photo du produit CEX9Plus-CX3-2333px.jpg 29.12.2021 120 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

28.10.2024

> télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 28.10.2024 14,0 MB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CXH

CXH (compris dans la livraison)

Douchette à main réglable pour chauffe-eau instantané, trois types de jets, insert anti-calcaire, chromé. Dimensions : longueur 22,5 cm, pomme de douche Ø 97 mm

CXH: Réf. 0300-0086

Set d'accessoires

Set d'accessoires (compris dans la livraison)

Deux joints, deux mousseurs et une vanne G ½-pouce pour régulation de débit et vanne d’arrêt.

Set d'accessoires: Réf. 82568

CSP 6

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

FXS 3 (C) Kit de télécommande radio

FXS 3 (C) Kit de télécommande radio (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Télécommande radio FX 3 plus adaptateur radio Bluetooth FXE 3 (C) en kit pour le montage dans le chauffe-eau instantané. La télécommande radio permet, en plus de la commande sur l'appareil, de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth sécurisée, sélection de la température en continu via deux touches, deux touches de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Kit de télécommande radio: Réf. 3200-34027

Extension FXE 3 (C)

Extension FXE 3 (C) (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Adaptateur radio Bluetooth à installer dans le chauffe-eau instantané pour relier le chauffe-eau instantané électrique au smartphone / à la tablette via l'application "Smart Control" ou une télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d'une télécommande radio FX 3.

Extension FXE 3 (C): Réf. 3200-34026

FXS Next (C)

FXS Next (C) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série C) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (C): Réf. 3200-34024

Caractéristiques intéressantes.

  1. Smart Control adaptable

    Smart Control adaptable

  2. Radiocommande (en option)

    Radiocommande (en option)

  3. Compatible avec des installations solaires, idéal pour le post-chauffage

    Compatible avec des installations solaires, idéal pour le post-chauffage
