Tout sur les chauffe-eau instantanés! >
×

Kit de petit chauffe-eau instantané
M / SNM

Kit de petit chauffe-eau instantané M / SNM

Classe énergétique A

(échelle: A+ à F)

  • M 3 / SNM: 3,5 kW, 230 V
    avec fiche
  • M 3 / SNM (E): 3,5 kW, 230 V

M / SNM est utilisé ici.

  1. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  2. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

Sets sous plan et sur plan

Le petit chauffe-eau instantané sans pression est fourni sous la forme d’un ensemble complet avec un robinet mitigeur à deux poignées approprié. Économique et rapide à installer, l’appareil permet d’économiser de l’énergie précieuse en mode veille à chaque lave-mains.

  • Petit chauffe-eau instantané à commande hydraulique avec mitigeur à deux poignées sans pression pour installation sous évier
  • La capacité de chauffage s'allume automatiquement dès que l’eau traverse l’unité
  • Nouvelle technologie d’écoulement pour un jet d’eau optimal avec une consommation d’eau économique.
  • Système de chauffage à fil nu efficace et facile d’entretien IES® avec cartouche chauffante remplaçable.
  • Installation simple avec des tuyaux flexibles en acier G ⅜" × 50 cm et cordon d’alimentation avec fiche.
  • Mitigeur standard à deux poignées avec sortie de tuyau et œillet de chaîne.
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.


















Kit de petit chauffe-eau instantané M 3 / SNM Kit de petit chauffe-eau instantané M 3 / SNM (E)
Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux
M 3 / SNM M 3 / SNM (E)
Spécifications
Référence
Puissance nominale à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 230 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 230 V AC] raccordement fixe 3)
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
Pour la France
1500-17203 1500-172032
3,5 3,5
0 (0) 0 (0)
G ⅜" G ⅜"
2,0 2,0
1,3 1,3
2,0 2,0


15 15
1,5 1,5
20 20
IP 25 IP 25
1100 1100
1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

M-SNM-PI-fr.pdf

19.03.2018

> télécharger
Information produit M-SNM-PI-fr.pdf 19.03.2018 362 kB
> télécharger

Mode d’emploi et instructions de montage

M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

21.09.2022

> télécharger
Mode d’emploi et instructions de montage M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 21.09.2022 6,8 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-10-2018.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi et instructions de montage

SNM-SKM-GMA-de-en-fr-nl-pl-cs.pdf

21.03.2018

> télécharger
Mode d’emploi et instructions de montage SNM-SKM-GMA-de-en-fr-nl-pl-cs.pdf 21.03.2018 592 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

M3-Energielabel.pdf

06.09.2017

> télécharger
Label d’energie M3-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Fiche technique ErP

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> télécharger
Fiche technique ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> télécharger

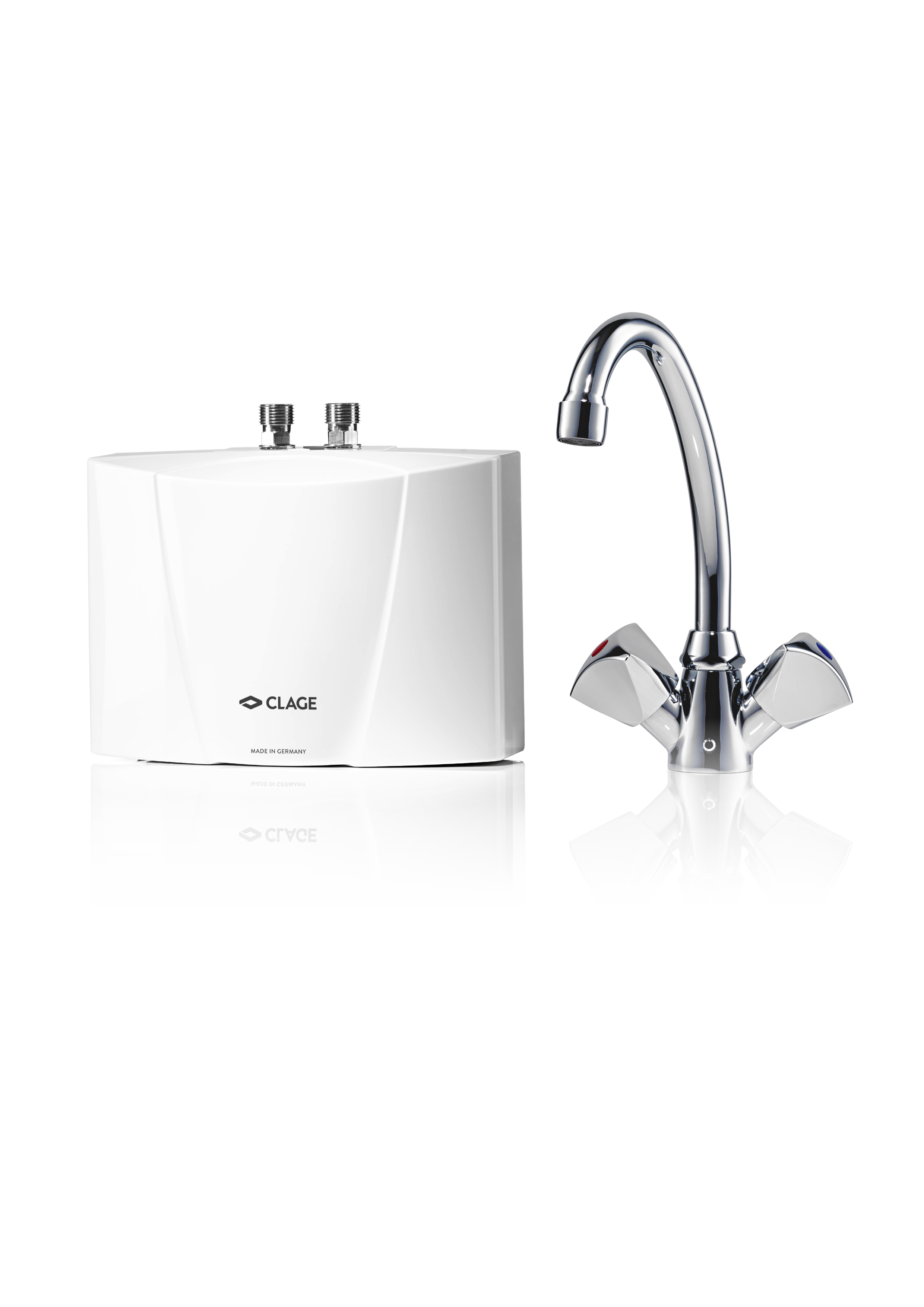

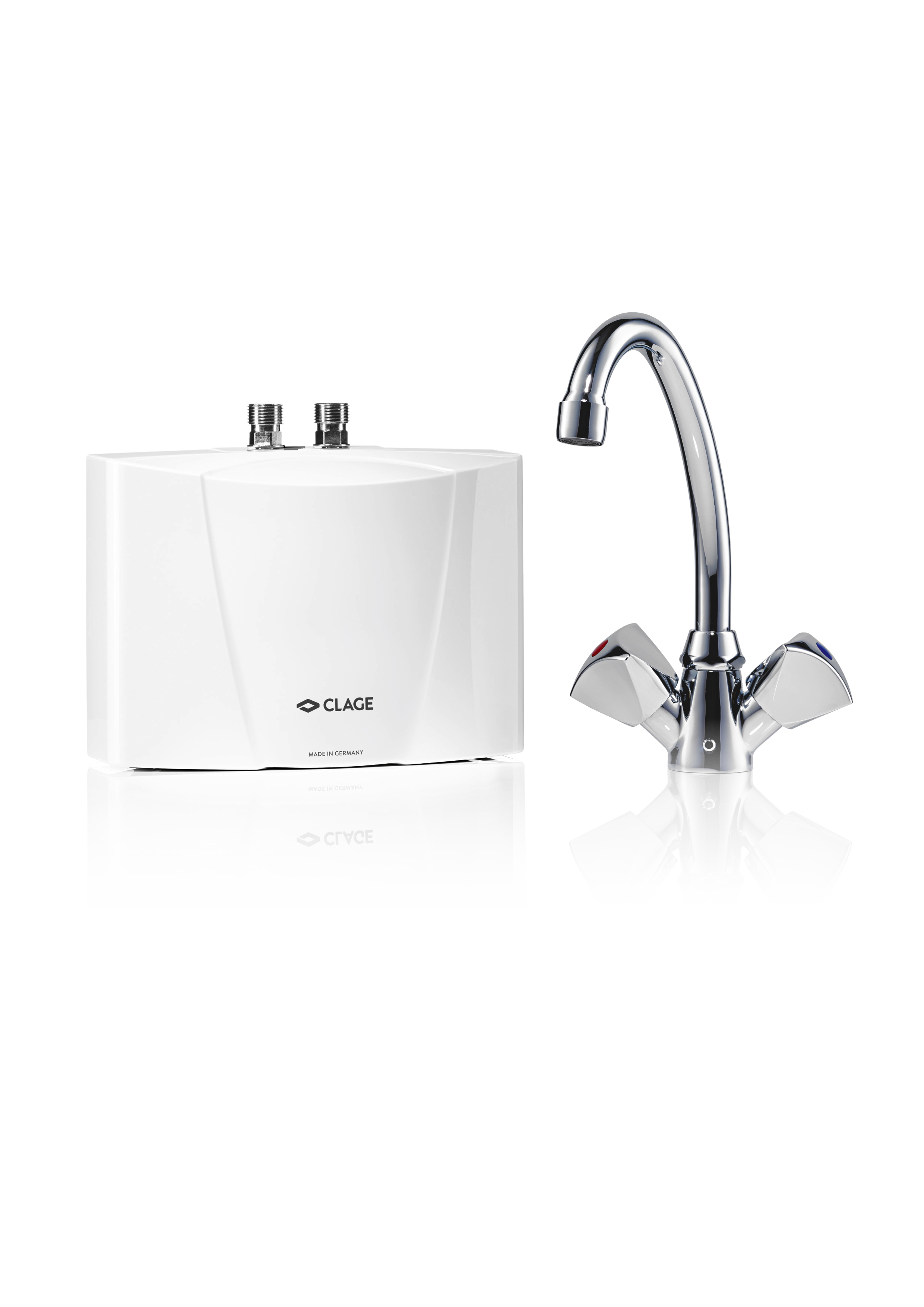

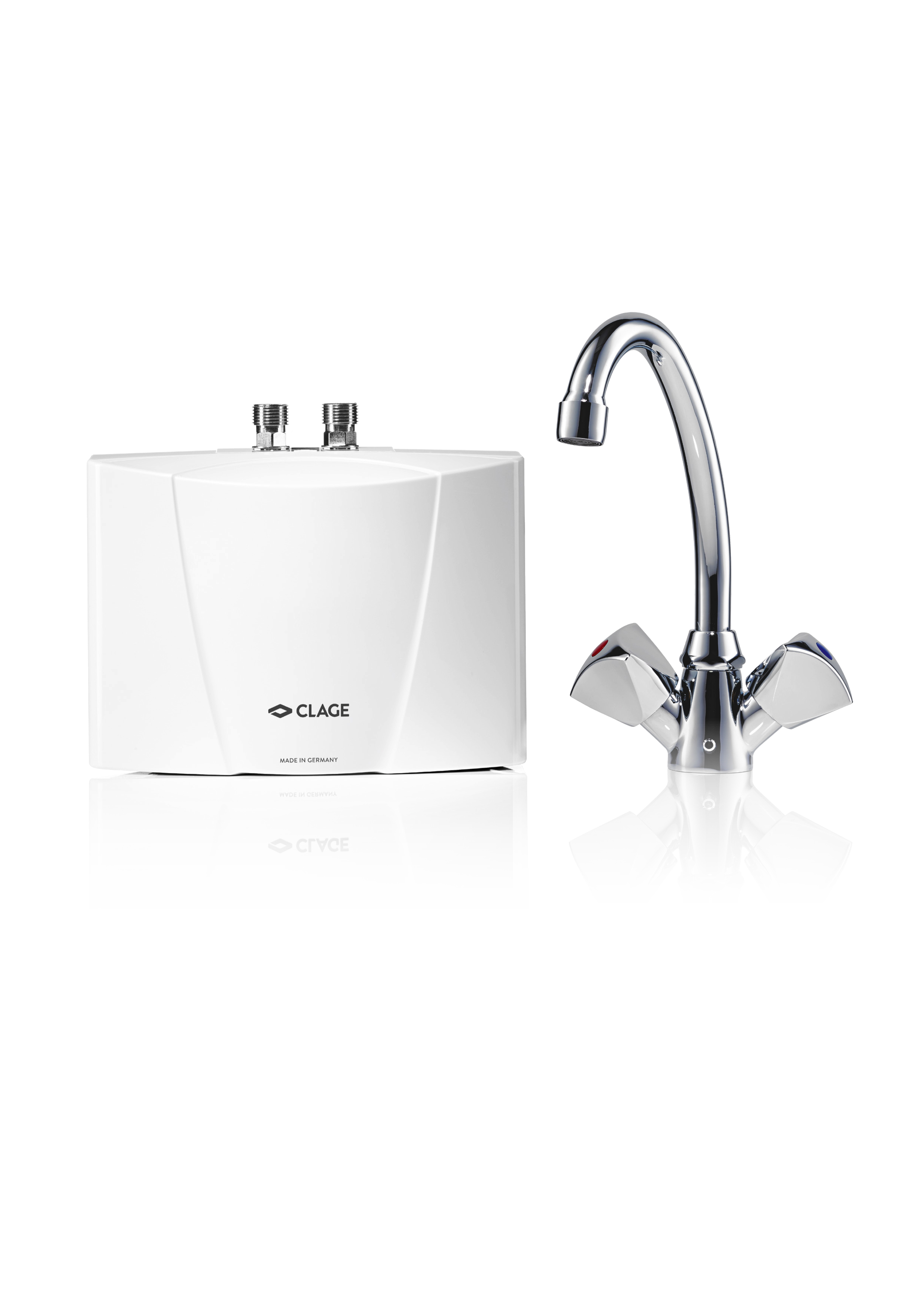

Photo du produit


11.05.2017

> télécharger
Photo du produit M_SNM_frontal-HighRes.jpg 11.05.2017 623 kB
> télécharger

Photo du produit


11.05.2017

> télécharger
Photo du produit M_SNM_links-HighRes.jpg 11.05.2017 623 kB
> télécharger

Photo du produit


11.05.2017

> télécharger
Photo du produit M_SNM_rechts-HighRes.jpg 11.05.2017 626 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

28.10.2024

> télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 28.10.2024 14,0 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger
Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger
GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

Caractéristiques intéressantes.

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Gain de place

    Gain de place

  3. Immédiatement à la température

    Immédiatement à la température

  4. Pas d’égouttement des raccords

    Pas d’égouttement des raccords

  5. Plus d’hygiène

    Plus d’hygiène

  6. Respectueux de l’environnement

    Respectueux de l’environnement
