Kit de chauffe-eau instantané électrique compact
CEX / CSO

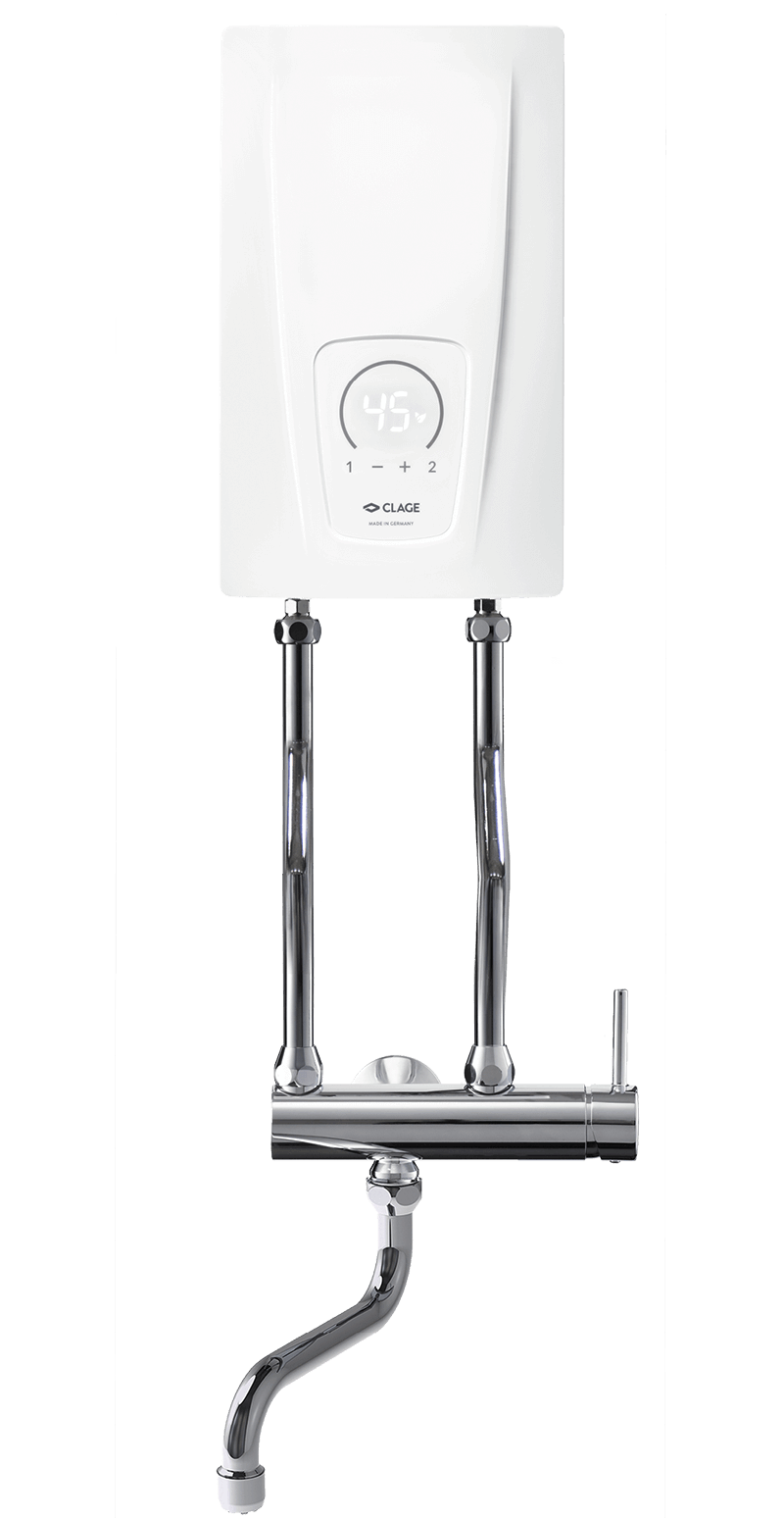

Kit de chauffe-eau instantané électrique compact CEX / CSO

Classe énergétique A

(échelle: A+ à F)

  • CEX / CSO: 11/13,5 kW, 400 V

CEX / CSO est utilisé ici.

  1. Évier

    Évier

  2. Lavabo

    Lavabo

  3. Évier de cuisine

    Évier de cuisine

Exceptionnellement bon sur l’évier!

Innovation produit
Chauffe-eau instantané électrique compact à commande électronique avec robinet d’évier, d’évier de cuisine ou de lavabo à levier unique sans pression.

  • Ensemble composé d’un chauffe-eau instantané à commande électronique en format compact en tant qu'unité de sur-refoulement et d’un dispositif de sur-refoulement sans pression à un levier clavier avec affichage LED pour l’entrée de la température au degré entre 20 °C et 60 °C
  • Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
  • Deux touches de programmation pour valeurs fixes individuelles, Limitation de température activable et affichage de fonctionnement
  • Mitigeur monocommande CSO avec cartouche céramique longue durée et goulot tubulaire orientable de 16 cm
  • Plus besoin d’ajouter de l’eau froide
  • Installation sans problème grâce aux dimensions réduites et aux raccords externes ½ pouces pour une installation antidéflagrante ou sans pression
  • °C- température précise grâce à TWIN TEMPERATURE Control TTC® jusqu'à la limite de puissance
  • Le Multiple Power System MPS® determine la puissance absorbée maximale lors de l’installation.
  • Avec prise de raccord fixe au réseau
  • Module de télécommande disponible comme accessoire : FXS 3 (C)
  • Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, un adaptateur radio FXE3 (C) et l'application "Smart Control" sont nécessaires).
  • Dimensions du chauffe-eau instantané (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.
















Kit de chauffe-eau instantané électrique compact CEX / CSO
Évier Lavabo Évier de cuisine
CEX / CSO
Référence
Puissance nominale 1) (réglage variable grâce au MPS) à 400 V [kW]
Surpression de service admissible [MPa (bar)]
Capacité d’eau chaude avec Δt = 33 K 2) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 3) [l/min]
Tension [3~ / PE 380–415 V AC] Raccordement fixe
Courant nominal à 400 V [A]
Section requise des câbles 4) [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 5)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
2400-26490
11,0 13,5
1 (10) 1 (10)
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 25 IP 25
1000 1000
2,7 2,7

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Élévation de la température de 12 °C à 45 °C (Eau mélangée pour un débit >5 l/min)

3) Débit limité pour obtenir une augmentation de température optimale

4) Selon la puissance de raccordement réglée

5) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

CEX-CSO-PI-fr.pdf

23.12.2021

> télécharger 		Information produit CEX-CSO-PI-fr.pdf 23.12.2021 400 kB
> télécharger

Instructions de montage

Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf

13.10.2022

> télécharger 		Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 156 kB
> télécharger

Mode d’emploi et instructions de montage

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> télécharger 		Mode d’emploi et instructions de montage CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-03-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi de l’image seulement

CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf

07.05.2021

> télécharger 		Mode d’emploi de l’image seulement CX3-400V-Bilderanleitung-Uebertisch-05-2021.pdf 07.05.2021 844 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger 		Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

CEX-Energielabel.pdf

10.02.2017

> télécharger 		Label d’energie CEX-Energielabel.pdf 10.02.2017 220 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> télécharger

Photo du produit


27.12.2021

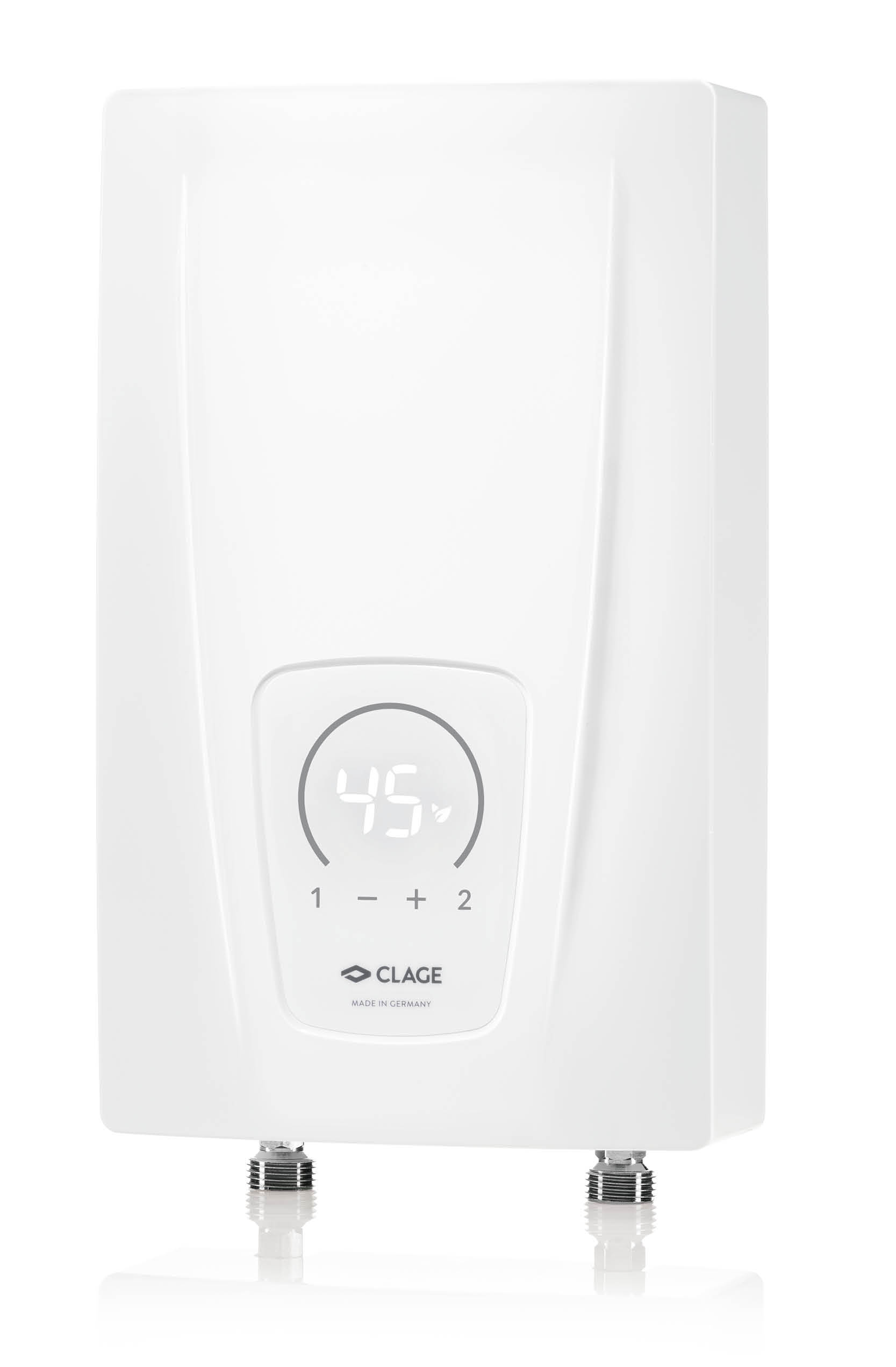

> télécharger 		Photo du produit CEX-CX3-Produktfoto.jpg 27.12.2021 50 kB
> télécharger

Photo du produit


27.12.2021

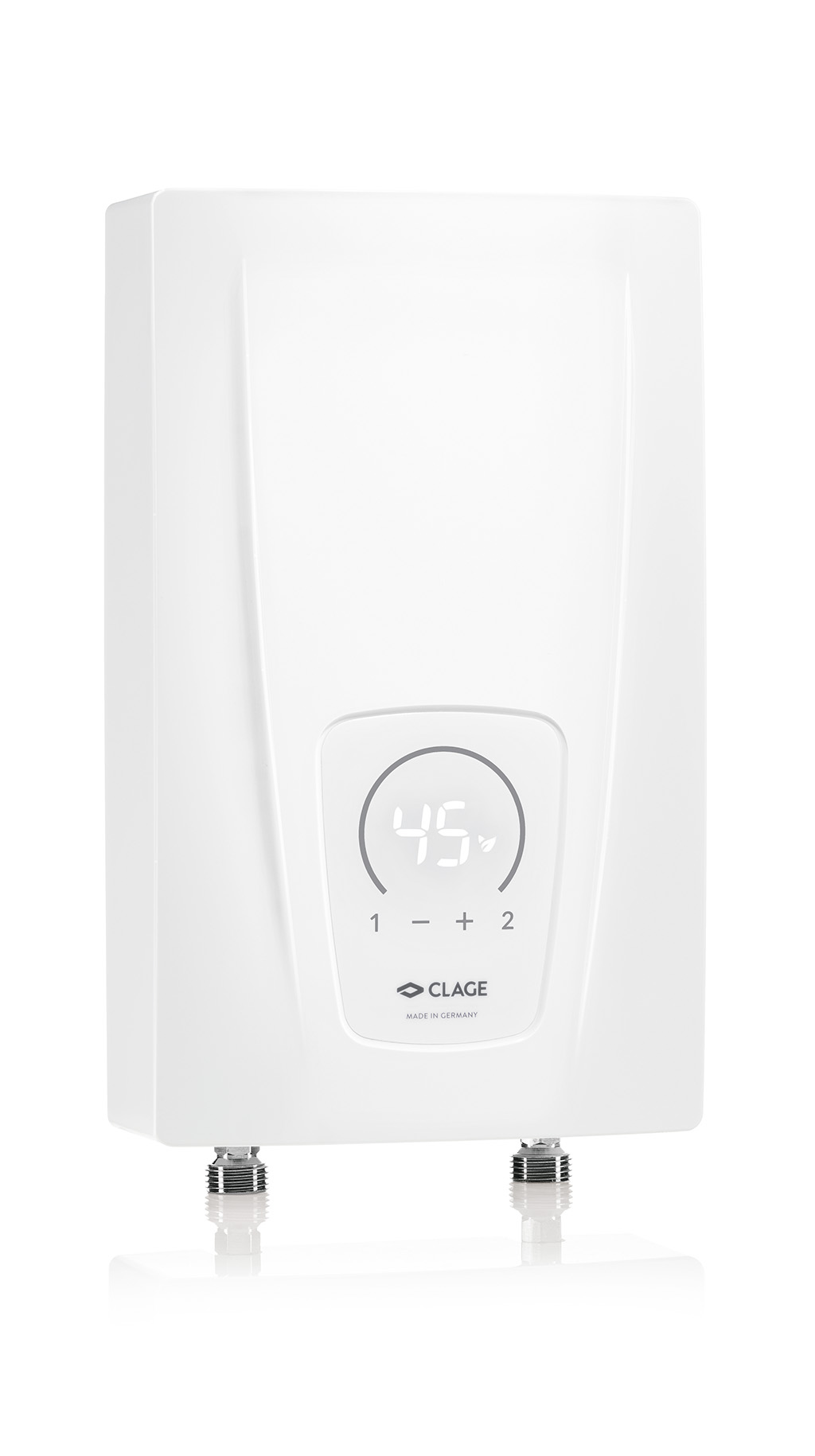

> télécharger 		Photo du produit CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 76 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger 		Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

BIM

CX3-CEX-CSO_BIM.ifc

11.05.2022

> télécharger 		BIM CX3-CEX-CSO_BIM.ifc 11.05.2022 2,8 MB
> télécharger

BIM

CX3-CEX-CSO_BIM.rfa

25.05.2022

> télécharger 		BIM CX3-CEX-CSO_BIM.rfa 25.05.2022 852 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSO

CSO (compris dans la livraison)

Mitigeur sur plan (sans pression) à un levier avec écoulement par tube pivotant de 16 cm

CSO: Réf. 1100-04165

CSP 6

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

FXS 3 (C) Kit de télécommande radio

FXS 3 (C) Kit de télécommande radio (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Télécommande radio FX 3 plus adaptateur radio Bluetooth FXE 3 (C) en kit pour le montage dans le chauffe-eau instantané. La télécommande radio permet, en plus de la commande sur l'appareil, de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth sécurisée, sélection de la température en continu via deux touches, deux touches de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Kit de télécommande radio: Réf. 3200-34027

Extension FXE 3 (C)

Extension FXE 3 (C) (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Adaptateur radio Bluetooth à installer dans le chauffe-eau instantané pour relier le chauffe-eau instantané électrique au smartphone / à la tablette via l'application "Smart Control" ou une télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d'une télécommande radio FX 3.

Extension FXE 3 (C): Réf. 3200-34026

FXS Next (C)

FXS Next (C) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série C) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (C): Réf. 3200-34024

Caractéristiques intéressantes.

  1. Smart Control adaptable

    Smart Control adaptable

  2. Radiocommande (en option)

    Radiocommande (en option)

  3. Compatible avec des installations solaires, idéal pour le post-chauffage

    Compatible avec des installations solaires, idéal pour le post-chauffage
