E-Kompaktdurchlauferhitzer
CEX 9

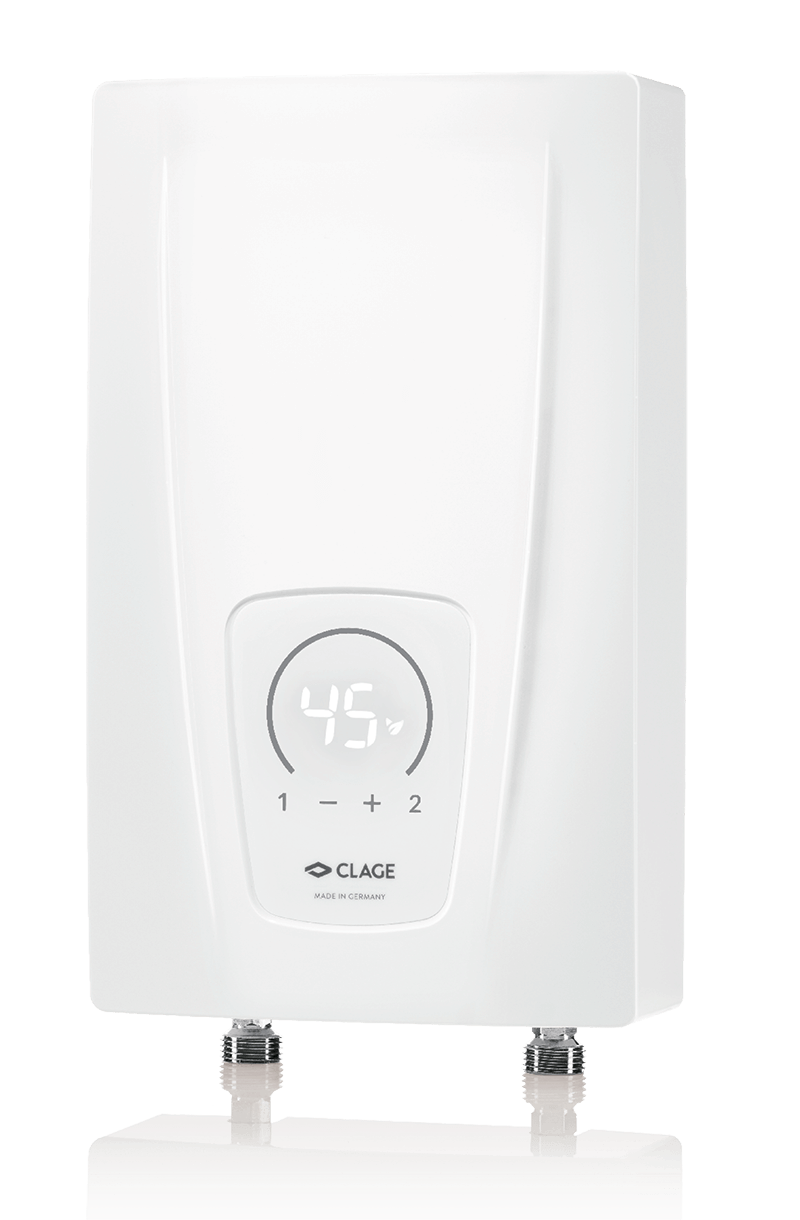

E-Kompaktdurchlauferhitzer CEX 9

Energieeffizienzklasse A

(Skala: A+ bis F)

  • CEX 9: 6,6/8,8 kW, 220–240 V

Hier wird der CEX 9 eingesetzt.

  1. Handwaschbecken

    Handwaschbecken

  2. Dusche

    Dusche

  3. Küchenspüle

    Küchenspüle

  4. Waschtisch

    Waschtisch

  5. Doppelwaschtisch

    Doppelwaschtisch

Schnelle und effiziente Wassererwärmung.

Kompakt-Durchlauferhitzer für Waschbecken, Küchenspüle oder sogar Duschbäder. Die Anschlussleistung beträgt 6,6 bis 8,8 kW 220 bis 240 V. Damit verfügt der Kompaktdurchlauferhitzer über ausreichend Leistung, um rund 5 l/min warmes Wasser auf 35°C bis 55°C zu erwärmen. In vielen Ländern ist das kalte Wasser wärmer als in Deutschland, so dass die für hiesige Verhältnisse ungewohnt niedrige Leistung zum Duschen ausreichend ist. Bei der Installation kann der Durchlauferhitzer auf 6,6 kW begrenzt werden. Somit ist der Durchlauferhitzer vielseitig einsetzbar und setzt mit der IES®-Heiztechnik neue Maßstäbe im Hinblick auf schnelle und effiziente Wassererwärmung.

  • Elektronisch geregelter Durchlauferhitzer im Kompaktformat als Übertischgerät
  • Tastenbedienfeld mit LCD-Anzeige zur gradgenauen Tempera­tur­eingabe zwischen 20 °C und 55 °C
  • Im Komfortbereich zwischen 35 °C und 43 °C kann die Temperatur in 0,5-Grad-Schritten eingestellt werden
  • Zwei Programmtasten für individuelle Festwerte, aktivierbare Temperaturbegrenzung sowie Betriebsanzeigen
  • Kein Zumischen von kaltem Wasser mehr nötig
  • Problemlose Montage durch kleine Ab­messungen und außen­liegende ½-Zoll-Wasser­anschlüsse für druckfeste oder drucklose Installation
  • Gradgenaue Temperatur durch TWIN TEMPE­RATURE Control TTC® bis zur Leistungs­grenze
  • Mit Multiple Power System MPS® wird die maximale Leistungs­aufnahme bei der Installation festgelegt: 6,6 oder 8,8 kW
  • Modul zur Fernbedienung als Zubehör erhältlich: FXS 3 (C)
  • Kann auch per Tablet oder Smartphone (ab iOS 9 / Android-OS 4.4) gesteuert werden (hierfür ist ein FXE3 (C) Funkadapter und die App »Smart Control« erforderlich)
  • Abmessungen (Höhe × Breite × Tiefe): 29,4 × 17,7 × 10,4 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Kompaktdurchlauferhitzer CEX 9
Handwaschbecken Dusche Küchenspüle Waschtisch Doppelwaschtisch
CEX 9
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 230 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 33 K 2) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 3) [l/min]
Nennspannung [1~ / N / PE 220–240 V AC] Festanschluss
Nennstrom bei 230 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
2400-26439
6,6 8,8
1 (10) 1 (10)
G ½" G ½"
2,9 3,8
2 2
5 5
29 38
4 6
60 60
IP 25 IP 25
1100 1100
2,7 2,7

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Temperaturerhöhung von z. B. 12 °C auf 45 °C

3) Durchflussmenge begrenzt für optimale Temperaturerhöhung

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

CEX9-PI-de.pdf

19.10.2021

> herunterladen
Produktinformation CEX9-PI-de.pdf 19.10.2021 1,3 MB
> herunterladen

Gebrauchs- und Montageanleitung

CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

29.08.2022

> herunterladen
Gebrauchs- und Montageanleitung CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 29.08.2022 6,0 MB
> herunterladen
  Ältere Versionen>
 Gebrauchs- und MontageanleitungCX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Bilderanleitung

CX3-230V-Bilderanleitung-Uebertisch.pdf

07.05.2021

> herunterladen
Bilderanleitung CX3-230V-Bilderanleitung-Uebertisch.pdf 07.05.2021 967 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> herunterladen

Energielabel

CEX9-Energielabel.pdf

13.02.2017

> herunterladen
Energielabel CEX9-Energielabel.pdf 13.02.2017 220 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf

05.11.2021

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 752 kB
> herunterladen

Produktfoto


27.12.2021

> herunterladen
Produktfoto CEX-CX3-Produktfoto.jpg 27.12.2021 50 kB
> herunterladen

Produktfoto


27.12.2021

> herunterladen
Produktfoto CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 76 kB
> herunterladen

Preisliste

CLAGE-Produkt-und-Preisliste-PPL-de.pdf

05.04.2023

> herunterladen
Preisliste CLAGE-Produkt-und-Preisliste-PPL-de.pdf 05.04.2023 6,9 MB
> herunterladen

Zubehör

>

CSO

CSO (optional)

Einhebel-Übertischarmatur (drucklos) zur Installation an ½-Zoll-Wand­anschluss mit Schwenkrohrauslauf 16 cm

CSO: Art.-Nr. 1100-04165

CSP 6

CSP 6 (optional)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

CSP 6a

CSP 6a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6a (< 3,5 l/min).

CSP 6a: Art.-Nr. 0010-0047

CSP 6i

CSP 6i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6i (< 3,5 l/min).

CSP 6i: Art.-Nr. 0010-0046

CXH

CXH (optional)

Verstellbare Handbrause für Durchlauferhitzer, drei Strahlarten, Anti­kalk­einsatz, Chrom. Maße: Länge 22,5 cm, Brausekopf Ø 97 mm

CXH: Art.-Nr. 0300-0086

EAK

EAK (optional)

Einhebel-Spültischarmatur mit seitlichem Bedienhebel und dreh­barem Rohrauslauf 20 cm

EAK: Art.-Nr. 1100-04430

FXS 3 (C) Funkfernbedienungsset

FXS 3 (C) Funkfernbedienungsset (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – FX 3 Funkfernbedienung plus Bluetooth Funkadapter FXE 3 (C) im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (C) Funkfernbedienungsset: Art.-Nr. 3200-34027

FXE 3 (C) Erweiterung

FXE 3 (C) Erweiterung (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – Bluetooth Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet via App „Smart Control“ oder einer CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.

FXE 3 (C) Erweiterung: Art.-Nr. 3200-34026

FXS Next (C)

FXS Next (C) (optional)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer (C-Serie) im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FXS Next (C): Art.-Nr. 3200-34024

Interessante Features.

  1. Smart Control fähig

    Smart Control fähig

  2. Funkfernbedienung (optional)

    Funkfernbedienung (optional)

  3. Solartauglich, für Nacherwärmung geeignet

    Solartauglich, für Nacherwärmung geeignet
