E-Kompaktdurchlauferhitzer
CFX-U

Bequem bedienen!

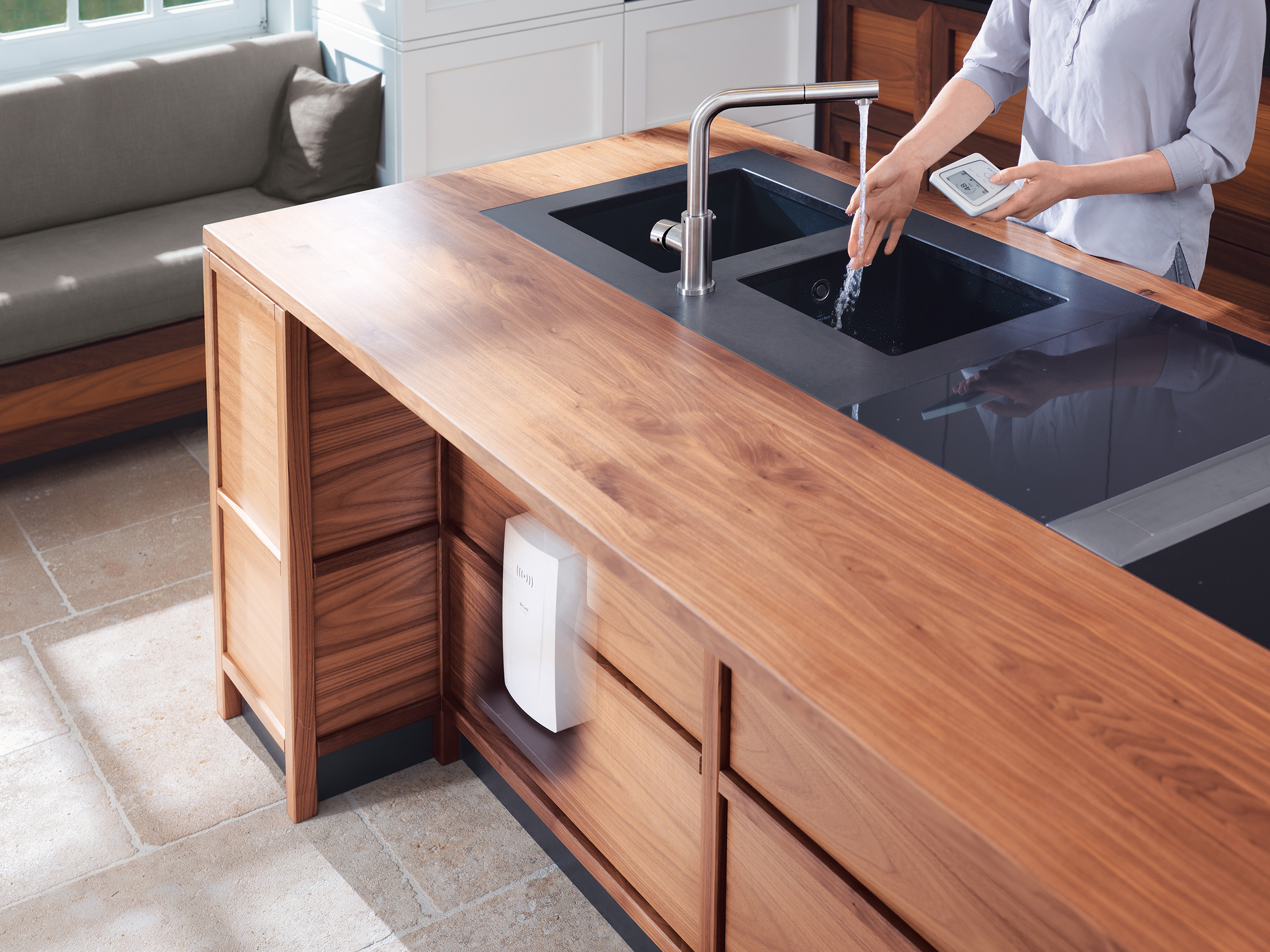

Mit der mitgelieferten Funkfernbedienung lässt sich die Temperatur ganz einfach einstellen, auch wenn der Durchlauferhitzer unter der Spüle installiert ist.

  • CFX-U: 11/13,5 kW, 400 V

Energieeffizienzklasse A

(Skala: A+ bis F)

Hier wird der CFX-U eingesetzt.

  1. Küchenspüle

    Küchenspüle

  2. Waschtisch

    Waschtisch

  3. Doppelwaschtisch

    Doppelwaschtisch

Effizienz und Komfort in einem Abwasch.
Der neue elektronische Durchlauferhitzer CFX-U.

Produktneuheit

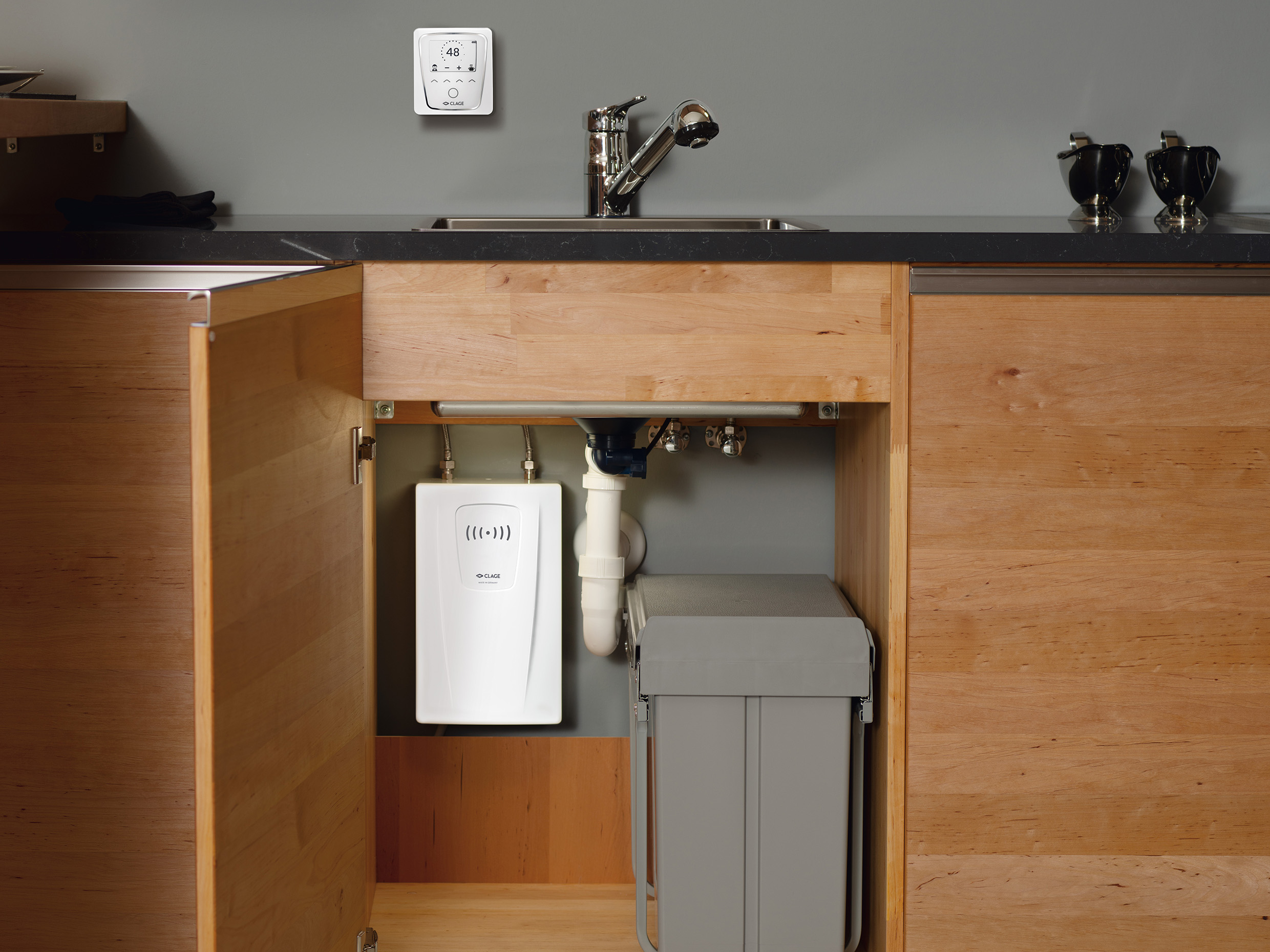

Eine besonders clevere Lösung für die energie­effiziente Heiß­wasser­­versorgung der Küchenspüle ist der neue E-Kompakt­­durch­­lauferhitzer CFX-U. Während der kompakte Durchlauferhitzer platz­sparend unter der Küchenspüle installiert ist, ermöglicht die praktische Fern­bedienung die bequeme Temperatureinstellung des Durch­lauferhitzers. So lässt sich die Nutztemperatur immer grad­genau vorwählen, um Wärmeverluste durch Mischwasser zu vermeiden.

Awards E-Kompaktdurchlauferhitzer CFX-U
  • Elektronisch geregelter Untertischdurchlauferhitzer im Kompaktformat mit Bluetooth-Fernbedienung
  • Temperatureinstellung zwischen 20 °C und 60 °C über Sensortasten und E-Paper-Display an der bidirektionalen Fernbedienung
  • Energiemonitoring: Die Verbrauchswerte an Strom und Warmwasser können auf dem Display der Fernbedienung angezeigt werden
  • Im Komfortbereich zwischen 35 °C und 43 °C kann die Temperatur in 0,5-Grad-Schritten eingestellt werden
  • Kein Zumischen von kaltem Wasser mehr nötig
  • Problemlose Montage unter der Küchenspüle durch kleine Abmessungen und außenliegende ⅜-Zoll-Wasseranschlüsse für druckfeste oder drucklose Installation
  • Anschlussset (T-Stück und flexibler Druckschlauch) für ein Eckventil wird mitgeliefert
  • Gradgenaue Temperatur durch TWIN TEMPERATURE Control TTC® bis zur Leistungsgrenze
  • Blankdraht-Heizsystem IES® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Mit Multiple Power System MPS® wird die maximale Leistungsaufnahme bei der Installation festgelegt: 11 oder 13,5 kW
  • Kann auch per Tablet oder Smartphone (ab iOS 9 / Android-OS 4.4) gesteuert werden (hierfür ist die App »Smart Control« erforderlich)
  • Solaranlagenfähig (Zulauftemperatur ≤ 60 °C)
  • Mit Netzanschlussleitung für eine 3-Phasen-Herdanschlussdose
  • Abmessungen (Höhe × Breite × Tiefe): 29,4 × 17,7 × 10,4 cm

Technische Daten

>

Zahlen. Daten. Fakten.



















E-Kompaktdurchlauferhitzer CFX-U
Küchenspüle Waschtisch Doppelwaschtisch
CFX-U
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 33 K 2) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 3) [l/min]
Nennspannung [3~ / PE 380–415 V AC] Festanschluss
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
Preis (inkl. gesetzlicher MwSt.)
In den Warenkorb legen
2400-26513
11,0 13,5
1 (10) 1 (10)
G ⅜" G ⅜"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 24 IP 24
1000 1000
2,7 2,7
484,33€

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Temperaturerhöhung von z. B. 12 °C auf 45 °C (Mischwasser bei Durchfluss >5 l/min)

3) Durchflussmenge begrenzt für optimale Temperaturerhöhung

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

CFX-U-PI-de.pdf

01.09.2021

> herunterladen
Produktinformation CFX-U-PI-de.pdf 01.09.2021 997 kB
> herunterladen

Gebrauchs- und Montageanleitung

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> herunterladen
Gebrauchs- und Montageanleitung CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> herunterladen
  Ältere Versionen>
 Gebrauchs- und MontageanleitungCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-03-2022.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Bilderanleitung

CX3-400V-Bilderanleitung-Untertisch.pdf

15.09.2021

> herunterladen
Bilderanleitung CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 883 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

CFX-U-Energielabel.pdf

13.02.2017

> herunterladen
Energielabel CFX-U-Energielabel.pdf 13.02.2017 220 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> herunterladen

Produktfoto


22.12.2021

> herunterladen
Produktfoto CFX-U-CX3-Produktfoto-links.jpg 22.12.2021 68 kB
> herunterladen

Produktfoto


22.12.2021

> herunterladen
Produktfoto CFX-U-CX3-Produktfoto-rechts.jpg 22.12.2021 412 kB
> herunterladen

Produktfoto


23.12.2021

> herunterladen
Produktfoto CFX-U-CX3-Produktfoto-frontal.jpg 23.12.2021 823 kB
> herunterladen

Produktfoto


18.05.2022

> herunterladen
Produktfoto CFX-U-CX3-FX-Next-Produktfoto.jpg 18.05.2022 67 kB
> herunterladen

Info-Grafik

Smart-Control.pdf

18.05.2022

> herunterladen
Info-Grafik Smart-Control.pdf 18.05.2022 2,1 MB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

18.07.2024

> herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 18.07.2024 21,7 MB
> herunterladen

Broschüre

CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf

04.06.2024

> herunterladen
Broschüre CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf 04.06.2024 5,5 MB
> herunterladen

Broschüre

CLAGE-CO2-Fussabdruck-2024-de.pdf

28.05.2024

> herunterladen
Broschüre CLAGE-CO2-Fussabdruck-2024-de.pdf 28.05.2024 6,5 MB
> herunterladen

Presseinformation

Presseinfo-CLAGE-Kueche.pdf

21.06.2023

> herunterladen
Presseinformation Presseinfo-CLAGE-Kueche.pdf 21.06.2023 924 kB
> herunterladen

Presseinformation

CLAGE-Objektbericht-Kokoni-One.zip

10.02.2024

> herunterladen
Presseinformation CLAGE-Objektbericht-Kokoni-One.zip 10.02.2024 38,7 MB
> herunterladen

BIM

CX3-CFX-U_BIM.rfa

11.05.2022

> herunterladen
BIM CX3-CFX-U_BIM.rfa 11.05.2022 1,0 MB
> herunterladen

BIM

CX3-CFX-U_BIM.ifc

11.05.2022

> herunterladen
BIM CX3-CFX-U_BIM.ifc 11.05.2022 1,8 MB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

FVS

FVS (im Lieferumfang enthalten)

flexibler Verbindungsschlauch ⅜ Zoll ÜM × ⅜ Zoll ÜM, 50 cm lang

FVS: Art.-Nr. 89620

FX Next

FX Next (im Lieferumfang enthalten)

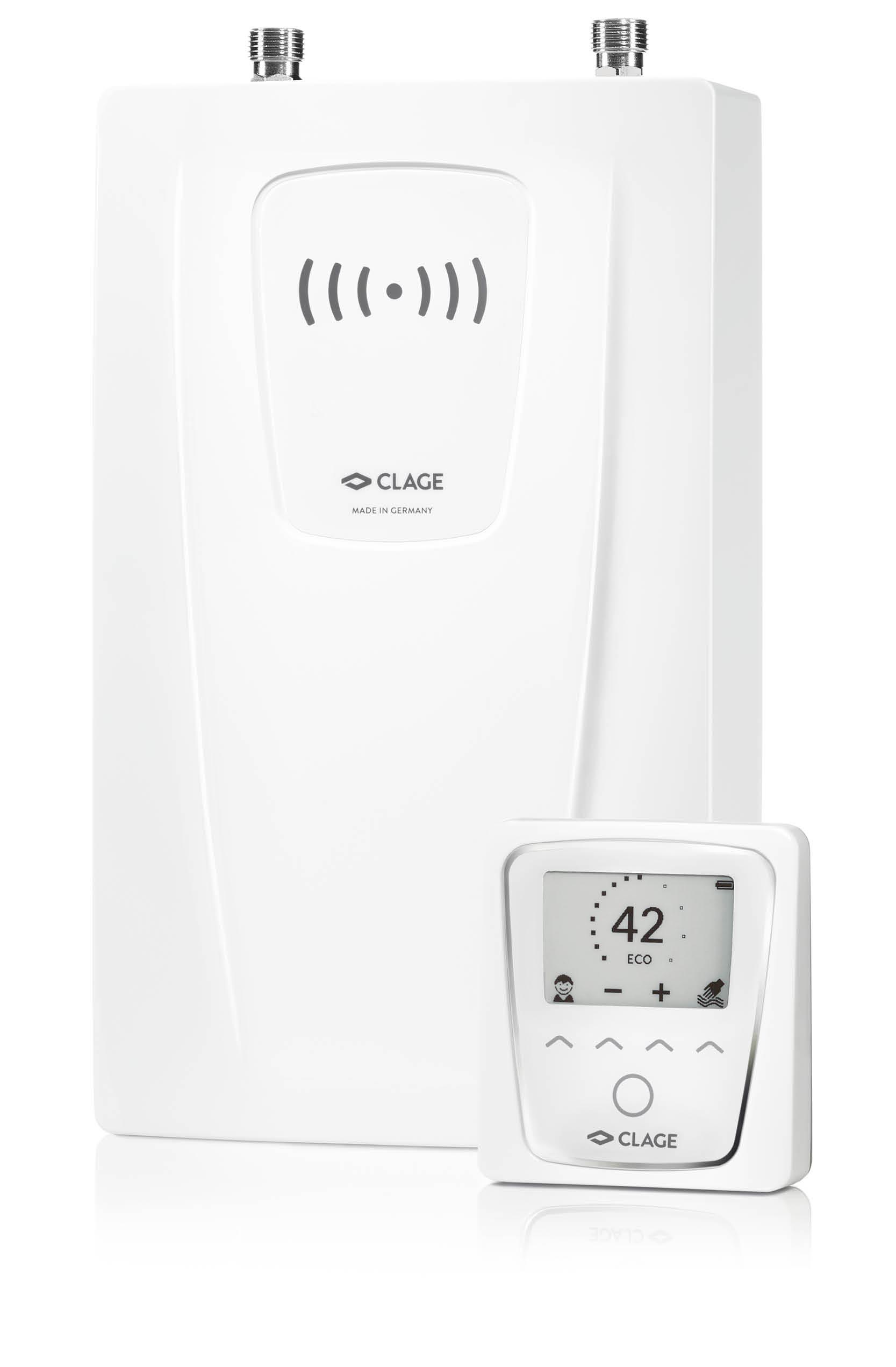

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FX Next: Art.-Nr. 3200-34023

T-Stück

T-Stück (im Lieferumfang enthalten)

Spezial-T-Stück ⅜ Zoll × ⅜ Zoll QV 10 mm

T-Stück: Art.-Nr. 89610

CSP 6

CSP 6 (optional)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

CSP 6a

CSP 6a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6a (< 3,5 l/min).

CSP 6a: Art.-Nr. 0010-0047

CSP 6i

CSP 6i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6i (< 3,5 l/min).

CSP 6i: Art.-Nr. 0010-0046

EAK

EAK (optional)

Einhebel-Spültischarmatur mit seitlichem Bedienhebel und dreh­barem Rohrauslauf 20 cm

EAK: Art.-Nr. 1100-04430

EKE

EKE (optional)

Automatische Einhebel-Spühltischarmatur mit seitlichem Bedienhebel und Sensorelektronik, Temperatur stufenlos über seitlichen Bedienhebel regelbar, aktivierbare Hygienespülung (automatische Spülung alle 12 oder 24 Stunden), einstellbare Wassernachlaufzeit, Schwenkrohrauslauf 21 cm, mit zwei Flexschläuchen ⅜ Zoll. Zubehör BBW oder SNG zur Energieversorgung erforderlich.

EKE: Art.-Nr. 1100-04235

BBW

BBW (optional)

Zubehör für Sensorarmatur zur Energieversorgung: Wasserdichte Batteriebox inklusive Batterie 6 V Lithium CRP 2. Leitungslänge ca. 10 cm, Ø 6 cm

BBW: Art.-Nr. 89516

SNG

SNG (optional)

Zubehör für Sensorarmatur EKE zur Energieversorgung mit Netzteil 1~ / N / PE 230  V AC / 6  V DC. Leitungslänge ca. 70  cm

SNG: Art.-Nr. 89484

FX 3

FX 3 (optional)

Zusätzliche Fernbedienung für die bequeme Temperatur­einstellung des Durchlauf­erhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magne­tischer Wandhalter und Batterien (im Liefer­umfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FX 3: Art.-Nr. 3200-34021

LAB

LAB (optional)

Lastabwurfbox (Elektro-Installationsset) mit vormontierten Leitungen, Schaltschütz und Lastabwurfrelais, zum gemeinsamen Anschluss eines Durchlauferhitzers mit einer Leistung ≤ 13,5 kW und eines elektromechanischen Herdes an die Herdanschlussdose, falls keine eigene Strom­ver­sor­gung für den Durchlauferhitzer möglich ist. IP 55. Maße ( H × B × T ): 17 × 13 × 8 cm

LAB: Art.-Nr. 82260
