E-Modul-Durchlauferhitzer
ISX Twin

E-Modul-Durchlauferhitzer ISX Twin
  • ISX Twin UP: 2×18/21/24/27 kW, 2×400 V

Hier wird der ISX Twin eingesetzt.

  1. Gemeinschaftsduschen

    Gemeinschaftsduschen

  2. Wellness-Dusche

    Wellness-Dusche

  3. Badewanne

    Badewanne

  4. Wohnungen

    Wohnungen

Für maximalen Duschkomfort.

Produktneuheit
Diese Lösung kombiniert zwei E-Moduldurchlauf­erhitzer zur Versorgung einer oder mehrerer Entnahme­stellen mit hohem Warmwasser­bedarf (Mindestdurchsatz pro Einzelzapfstelle: 4 l/min), z. B. eine Wellness-Dusche. Über die spezielle Twin-Software werden die Geräte synchron geschaltet, Temperatur­einstellungen werden automatisch von beiden Durchlauferhitzern übernommen.

Durch die integrierte Bluetooth- und WLAN-Funktion kann das Gerät auch mit Fernbedienung oder per Smartphone oder Tablet gesteuert werden. Die Verwendung der App »Smart Control« erleichtert die Inbetriebnahme und Wartung des Gerätes.

Dieses Produkt ist als Komplettset entweder mit einem Unterputzschrank oder mit einem Aufputzschrank erhältlich.

  • Zwei vollelektronisch geregelte Durchlauferhitzer im Spezial-Einbaurahmen für die Unterputzmontage mit Bluetooth-Fernbedienung
  • Zur gemeinsamen Versorgung einer oder mehrerer Entnahme­stellen mit hohem Warmwasserbedarf, um die Nutzwasser­menge zu steigern (z.B. für eine Wellness-Dusche)
  • Über die spezielle Twin Software werden die Geräte synchron geschaltet, Temperatureinstellungen werden automatisch von beiden Geräten übernommen.
  • Temperatureinstellung, Festlegung von individuellen Temperaturprofilen und Einsicht der Verbrauchswerte über die mitgelieferte Fernbedienung FX 3 oder optional über das Smartphone
  • Immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dyna­mischer Durchflussmengenregelung SERVO­TRONIC
  • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung, hocheffizient und wartungsfreundlich
  • Elektronisches Sicherheitssystem mit Luftblasen­erkennung, Temperatur- und Druckabschaltung
  • Mit Multiple Power System MPS wird die maximale Leistungs­aufnahme bei der Installation festgelegt: 18, 21, 24 oder 27 kW
  • Integrierte WLAN- und Bluetooth-Funktion zur Verbindung mit Smartphone und Tablet (ab iOS 9 / Android-OS 4.4), hierfür ist die App »Smart Control« erforderlich
  • Modbus-RTU Schnittstelle zur Einbindung in die Gebäudetechnik
  • Funktion zur thermischen Behandlung mit 70 °C für mehr Hygiene
  • Zur Nacherwärmung von vorgewärmtem Wasser geeignet (Zulauftemperatur bis 70 °C zulässig)
  • Abmessungen des einzelnen Gerätes (Höhe × Breite × Tiefe): 40,2 × 27,8 × 9,9 cm

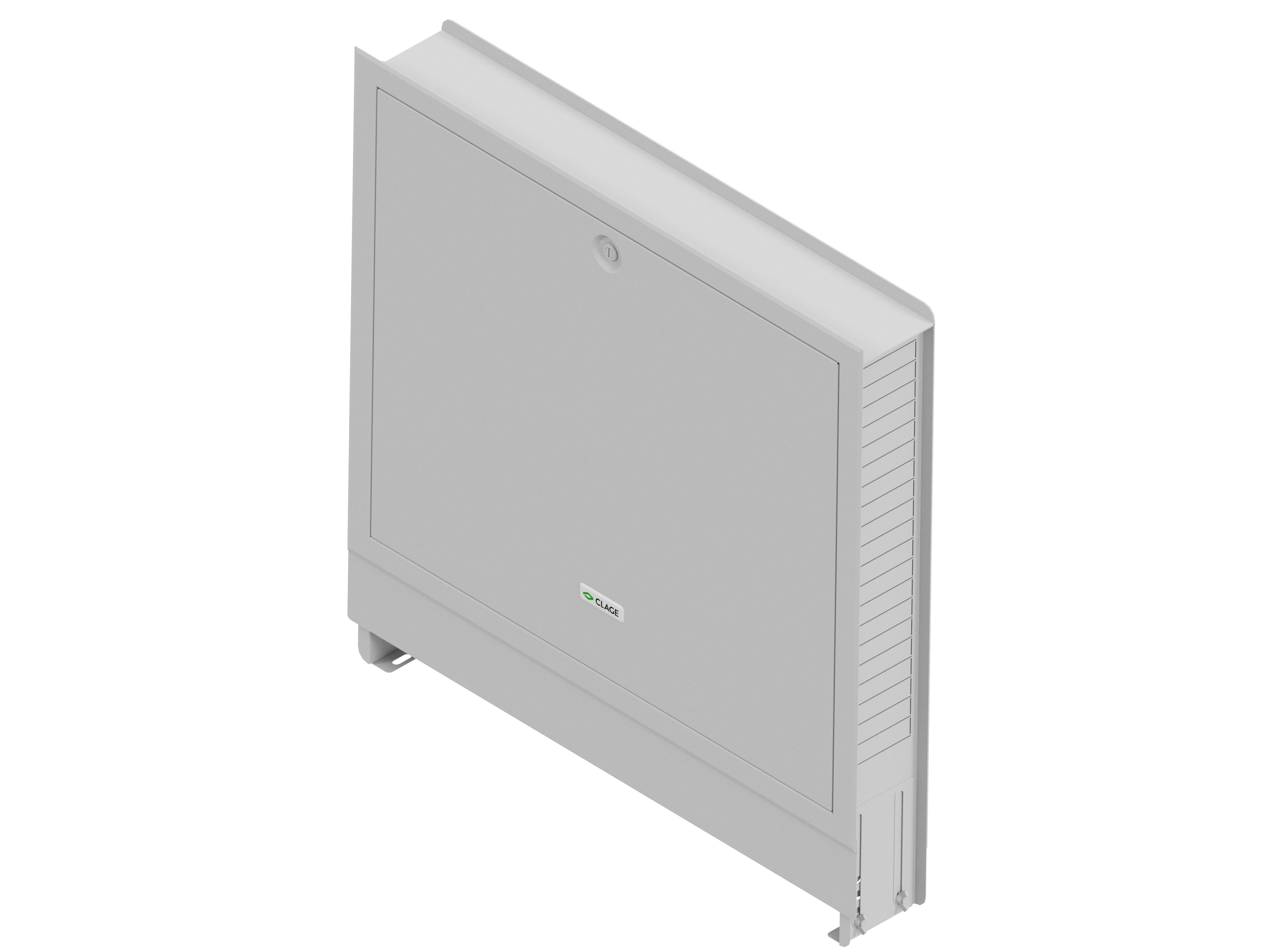

  • Abmessungen des Unterputzschrankes (Höhe × Breite × Tiefe): 72,4 × 74,8 × 15,6 cm

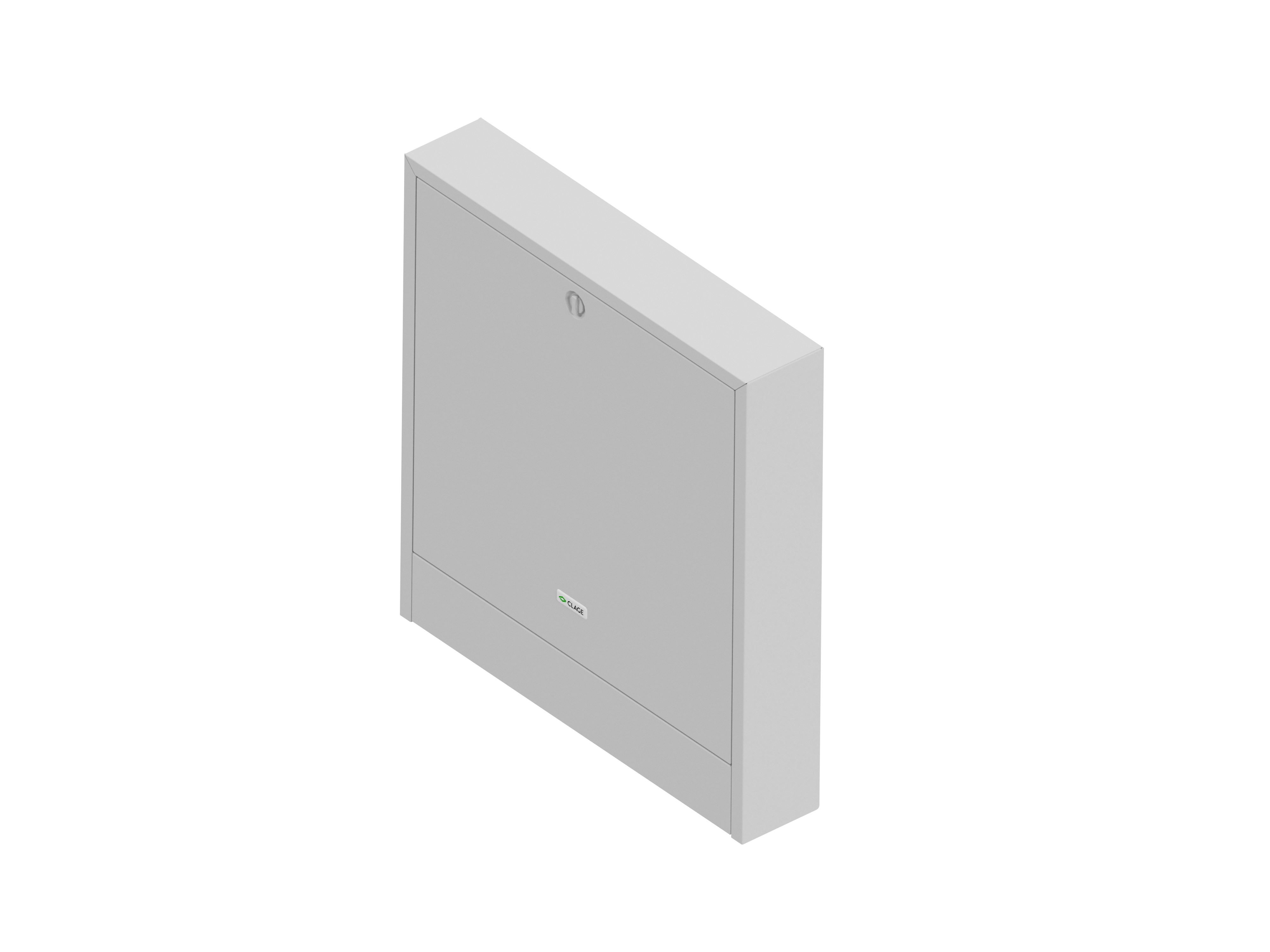

    Auch als Set mit Aufputzschrank erhältlich:
    ISX Twin AP, Artikelnummer 3200-37133, Abmessungen des Aufputzschrankes (H×B×T): 77,2 × 73,1 × 14,0 cm

Technische Daten

>

Zahlen. Daten. Fakten.



















E-Modul-Durchlauferhitzer ISX Twin UP
Gemeinschaftsduschen Wellness-Dusche Badewanne Wohnungen
ISX Twin UP
Artikelnummer
Inkl. Spezial-Einbaurahmen für die Unterputzmontage 1)
Nennleistung 2) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 28 K 3) [l/min]
Warmwasserleistung bei Δt = 38 K 4) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge: automatisch [l/min] 5)
Nennspannung [3~ / PE 400 V AC] zwei Festanschlüsse
Nennstrom je Gerät bei 400 V [A]
Erforderlicher Kabelquerschnitt je Gerät [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 6)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
3200-37134
2 × 18 2 × 21 2 × 24 2 × 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
2 × 9,2 2 × 10,7 2 × 12,3 2 × 13,8
2 × 6,8 2 × 7,9 2 × 9,0 2 × 10,2
4 4 4 4
26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 21 IP 21 IP 21 IP 21
1100 1100 1100 1100
27,2 27,2 27,2 27,2

1) Auch erhältlich mit Spezial-Einbaurahmen für die Aufputzmontage: ISX Twin AP, Art.-Nr. 3200-37133

2) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C

4) Temperaturerhöhung von z. B. 12 °C auf 50 °C

5) Abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur

6) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

ISX-Twin-AP-Aufputz-PI-de.pdf

31.05.2024

> herunterladen
Produktinformation ISX-Twin-AP-Aufputz-PI-de.pdf 31.05.2024 1,2 MB
> herunterladen

Produktinformation

ISX-Twin-UP-Unterputz-PI-de.pdf

31.05.2024

> herunterladen
Produktinformation ISX-Twin-UP-Unterputz-PI-de.pdf 31.05.2024 1,1 MB
> herunterladen

Montageanleitung

ISX-Twin-Schrank-MA-de-en-04-2024.pdf

30.04.2024

> herunterladen
Montageanleitung ISX-Twin-Schrank-MA-de-en-04-2024.pdf 30.04.2024 4,1 MB
> herunterladen

Gebrauchs- und Montageanleitung

ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

05.06.2024

> herunterladen
Gebrauchs- und Montageanleitung ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 46,2 MB
> herunterladen

Gebrauchs- und Montageanleitung

ISX Twin-Beiblatt-de-en-04-2024.pdf

30.04.2024

> herunterladen
Gebrauchs- und Montageanleitung ISX Twin-Beiblatt-de-en-04-2024.pdf 30.04.2024 393 kB
> herunterladen

Kurzanleitung

ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

05.06.2024

> herunterladen
Kurzanleitung ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 6,6 MB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

18.07.2024

> herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 18.07.2024 21,7 MB
> herunterladen

Preisliste

CLAGE-Produkt-und-Preisliste-PPL-de.pdf

15.05.2024

> herunterladen
Preisliste CLAGE-Produkt-und-Preisliste-PPL-de.pdf 15.05.2024 15,1 MB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen
Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

FX 3

FX 3 (im Lieferumfang enthalten)

Zusätzliche Fernbedienung für die bequeme Temperatur­einstellung des Durchlauf­erhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magne­tischer Wandhalter und Batterien (im Liefer­umfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FX 3: Art.-Nr. 3200-34021

FX Next

FX Next (optional)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FX Next: Art.-Nr. 3200-34023

Interessante Features.

  1. Smart Control fähig

    Smart Control fähig

  2. Bluetooth-Fern­bedienung inklusive

    Bluetooth-Fern­bedienung inklusive

  3. Integrierte WLAN-Funktion

    Integrierte WLAN-Funktion

  4. Solartauglich, für Nacherwärmung geeignet

    Solartauglich, für Nacherwärmung geeignet

  5. Modbus-RTU-Schnittstelle

    Modbus-RTU-Schnittstelle
