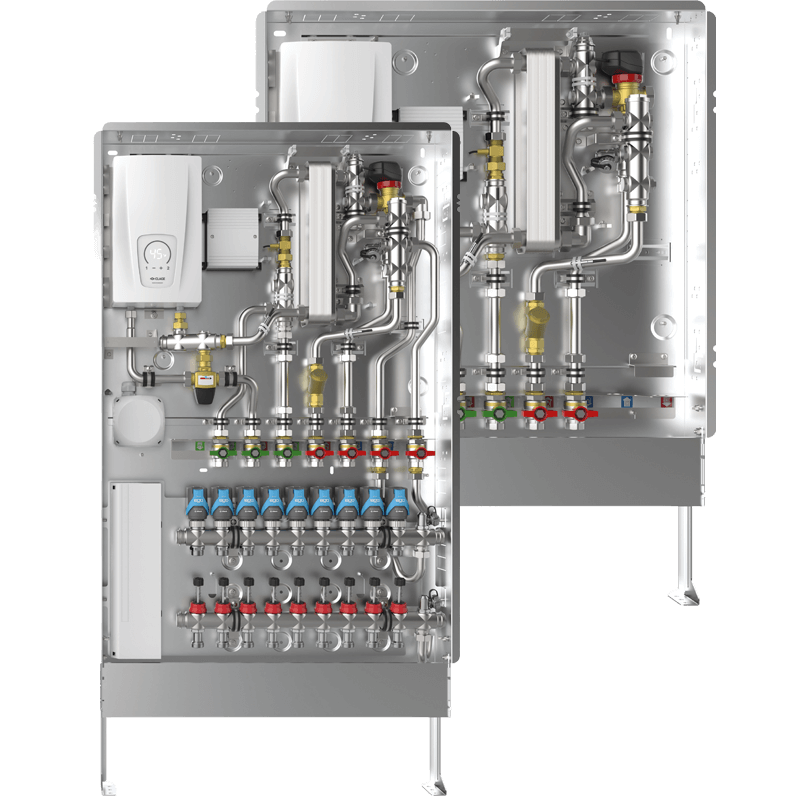

Wohnungsübergabestation
WS-Clag-Mod-Hybrid Bypass

WS-Clag-Mod-Hybrid 7 kW
Wohnungsübergabestation
WS-Clag-Mod-Hybrid 13,5 kW
Wohnungsübergabestation
WS-Clag-Mod-Hybrid 21 kW
Wohnungsübergabestation
WS-Clag-Mod-Hybrid 7 kW TWWB BY
Wohnungsübergabestation
WS-Clag-Mod-Hybrid 13,5 kW TWWB BY
Wohnungsübergabestation
WS-Clag-Mod-Hybrid 21 kW TWWB BY
Wohnungsübergabestation

Technische Daten
Downloads

Bedarfsgerecht und hygienisch.

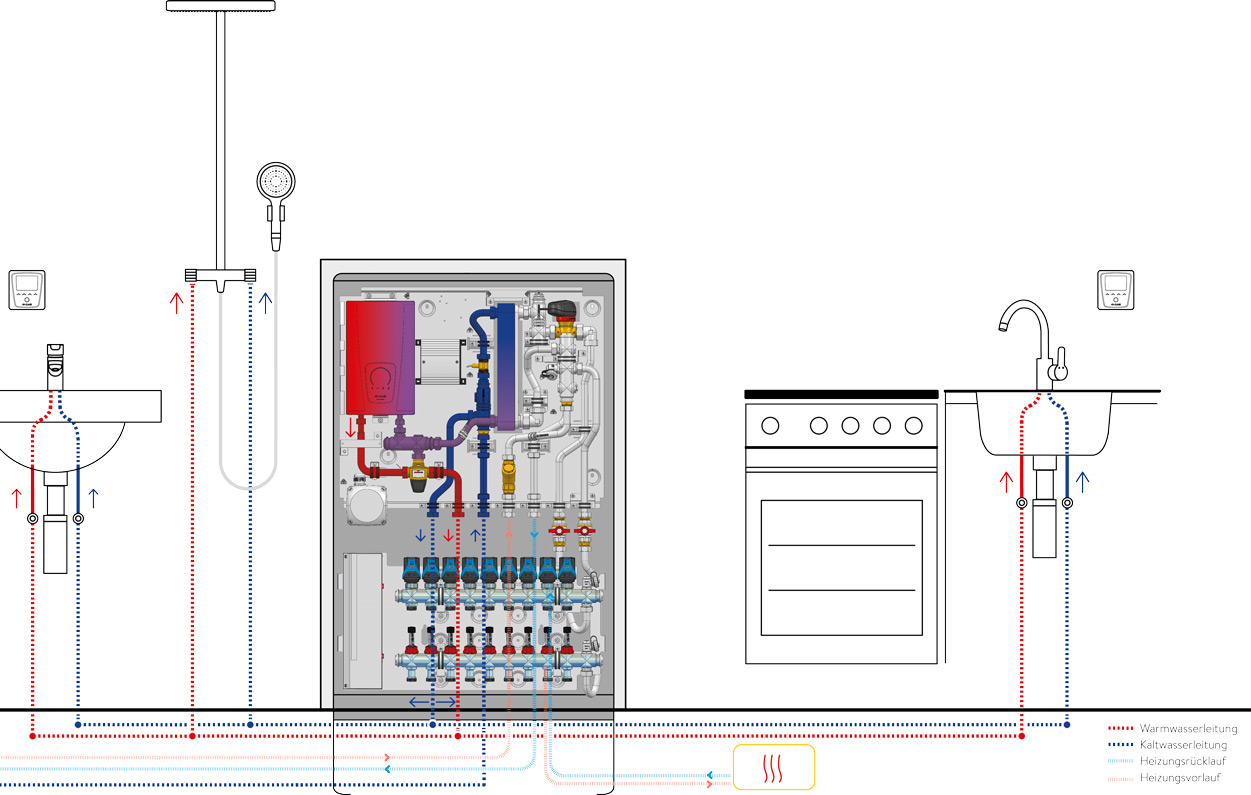

Die Wohnungsübergabestation WS-Clag-Mod-Hybrid dient der hygienischen Trinkwasserversorgung und Regelung der Flächenheizung einer Wohnung. Je nach Anforderungen können die Module nach unterschiedlichen Leistungsstufen des E-Durchlauferhitzers und des kupfer- (Cu) oder edelstahlgelöteten (VA) Plattenwärmeübertragers ausgewählt werden. Das Baukastensystem ermöglicht die individuelle Konfiguration einer vollständigen Station.

Elektronisch geregelte Wohnungsübergabestation mit Vorrangschaltung
Dezentrale Warmwasserbereitung im Durchflussprinzip bei niedrigen Heizungsvorlauftemperaturen (35 – 45 °C)
Elektronisch geregelter Durchlauferhitzer sorgt für gradgenaue Nacherwärmung, Temperatureinstellung 20 – 60 °C
Variable Zapfleistung bis zu 18 l/min, je nach Leistungsaufnahme des E-Durchlauferhitzers und des Plattenwärmetauschers
Reduzierung der Druckverluste über das Bypass-Ventil
Wohnungsheizung (bis zu 10 kW Heizlast) ganzjährig individuell verfügbar
Automatischer hydraulischer Abgleich möglich über EGO-Stellantrieb
Separate Energiezählung je Wohnung durch Passstück für WMZ 110 × 3/4 Zoll AG fld. und Fühleranschluss (AGFW) M10 × 1 mm
Kaltwasserzähler-Passstück 110 × 3/4 Zoll AG fld.
Edelstahlverrohrung
Überdurchschnittlich guter COP der Wärmepumpe
Inklusive Wärmedämmung aller wärmeführenden Leitungen
Individuelle Zusammenstellung der Aufputz- oder Unterputzkästen, Heizkreisverteiler, Anschlussschienen und Stellantrieben
Optionale Fernbedienung FX oder FXS Next

Technische Daten

Zahlen. Daten. Fakten.



WS-Clag-Mod-Hybrid 7 kW	WS-Clag-Mod-Hybrid 13,5 kW	WS-Clag-Mod-Hybrid 21 kW	WS-Clag-Mod-Hybrid 7 kW TWWB BY	WS-Clag-Mod-Hybrid 13,5 kW TWWB BY	WS-Clag-Mod-Hybrid 21 kW TWWB BY

Artikelnummer

Hinweis zur Artikelnummer, siehe Fußnote ¹⁾

Anwendung: Für Heizung und Warmwasser

Anwendung: Nur für Warmwasser

Max. Betriebstemperatur Heizung [°C]

Max. Betriebsdruck Heizung [bar]

Max. Betriebsdruck Sanitär [bar]

Max. primärer Differenzdruck Heizung [bar]

Auf Anfrage	Auf Anfrage	Auf Anfrage	Auf Anfrage	Auf Anfrage	Auf Anfrage
-	-	-	-	-	-


45	45	45	60	60	60
4	4	4	4	4	4
10	10	10	10	10	10
1	1	1	1	1	1

1) Je nach Produktkonfiguration unterschiedlich. Bitte kontaktieren Sie uns, wir beraten Sie gerne!
