E-Komfortdurchlauferhitzer
DCX 13 Next

E-Komfortdurchlauferhitzer DCX 13 Next

Energieeffizienzklasse A

(Skala: A+ bis F)

  • DCX 13 Next: 11/13,5 kW, 400 V

Hier wird der DCX 13 Next eingesetzt.

  1. Handwaschbecken

    Handwaschbecken

  2. Dusche

    Dusche

  3. Küchenspüle

    Küchenspüle

So einfach ist Energie sparen im Bad!

Der elektronische E-Komfort­durch­­lauferhitzer DCX 13 Next überzeugt mit seinem einfachen Bedienkonzept. Per Sensortaste kann eine der fünf typischen Warm­wassertemperaturen aus­gewählt werden. Diese wird durch eine intuitiv zu verstehende Signalfarbe angezeigt.

  • Elektronisch geregelter Durch­lauf­erhitzer mit ein­fachem Bedien­konzept
  • Ein-Tasten-Bedienfeld zur schnellen und einfachen Temperaturwahl in fünf Stufen: 35 °C, 38 °C, 42 °C, 48 °C und 55 °C
  • Elektronisches Sicherheitssystem mit Luftblasen­erkennung, Temperatur- und Druckabschaltung
  • Temperaturstabil bis zur Leistungsgrenze. TWIN TEMPERATURE Control TTC® sorgt für gradgenaue Temperaturregelung auch bei Schwankungen des Wasserdrucks.
  • Mit Multiple Power System MPS® wird die maximale Leistungs­aufnahme bei der Installation fest­gelegt: 11 oder 13,5 kW, 400 V
  • Für Wasserspararmaturen geeignet: besonders niedrige Einschaltwassermenge ab 1,5 l/min durch innovative Wasserflusstechnik
  • Abmessungen (Höhe × Breite × Tiefe): 46,8 × 23,9 × 9,6 cm

Technische Daten

>

Zahlen. Daten. Fakten.


















E-Komfortdurchlauferhitzer DCX 13 Next
Handwaschbecken Dusche Küchenspüle
DCX 13 Next
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)] 2)
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 28 K 3) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 4) [l/min]
Nennspannung [ 3~ / PE 400 V AC ] Festanschluss
Nennstrom [A]
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 5)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
3200-36313
11,0 13,5
1 (10) 1 (10)
G ½" G ½"
5,6 6,9
1,5 1,5
5,0 5,0
16 20
16 20
1,5 2,5
70 70
IP 25 IP 25
1100 1100
4,2 4,2

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Auch für drucklosen Betrieb zugelassen

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser

4) Durchflussmenge begrenzt für optimale Temperaturerhöhung

5) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

DCX-Next-DCX13-Next-PI-de.pdf

14.02.2023

> herunterladen
Produktinformation DCX-Next-DCX13-Next-PI-de.pdf 14.02.2023 617 kB
> herunterladen

Montageanleitung

DCX-Next-Beiblatt-Erstinbetriebnahme-de-en.pdf

18.03.2020

> herunterladen
Montageanleitung DCX-Next-Beiblatt-Erstinbetriebnahme-de-en.pdf 18.03.2020 369 kB
> herunterladen

Montageanleitung

DX3-Beiblatt-mit-Armatur-de-en-fr-02-2023.pdf

15.02.2023

> herunterladen
Montageanleitung DX3-Beiblatt-mit-Armatur-de-en-fr-02-2023.pdf 15.02.2023 418 kB
> herunterladen

Gebrauchs- und Montageanleitung

DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

22.02.2023

> herunterladen
Gebrauchs- und Montageanleitung DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 22.02.2023 29,1 MB
> herunterladen
  Ältere Versionen>
 Gebrauchs- und MontageanleitungDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2022.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungDCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungDCX-Next-Online-GMA-de-en-02-2020.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Kurzanleitung

DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

20.06.2023

> herunterladen
Kurzanleitung DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.06.2023 6,6 MB
> herunterladen
  Ältere Versionen>
 KurzanleitungDCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-01-2023.pdf> herunterladen> herunterladen
 KurzanleitungDCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2021.pdf> herunterladen> herunterladen
 KurzanleitungDCX-Next-KA-de-en-02-2020.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Bilderanleitung

DX3-400V-BiA-mit-DMB.pdf

14.12.2021

> herunterladen
Bilderanleitung DX3-400V-BiA-mit-DMB.pdf 14.12.2021 2,0 MB
> herunterladen
  Ältere Versionen>
 BilderanleitungDX3-400V-BiA-mit-DMB-03-2020.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Installationszubehör

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> herunterladen
Installationszubehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

DCX13-Next-Energielabel.pdf

28.03.2023

> herunterladen
Energielabel DCX13-Next-Energielabel.pdf 28.03.2023 232 kB
> herunterladen

ErP-Produktdatenblatt

DCX13-Next-ErP-Produktdatenblatt.pdf

27.03.2023

> herunterladen
ErP-Produktdatenblatt DCX13-Next-ErP-Produktdatenblatt.pdf 27.03.2023 101 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf

21.04.2023

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 1,3 MB
> herunterladen

Produktfoto


28.09.2020

> herunterladen

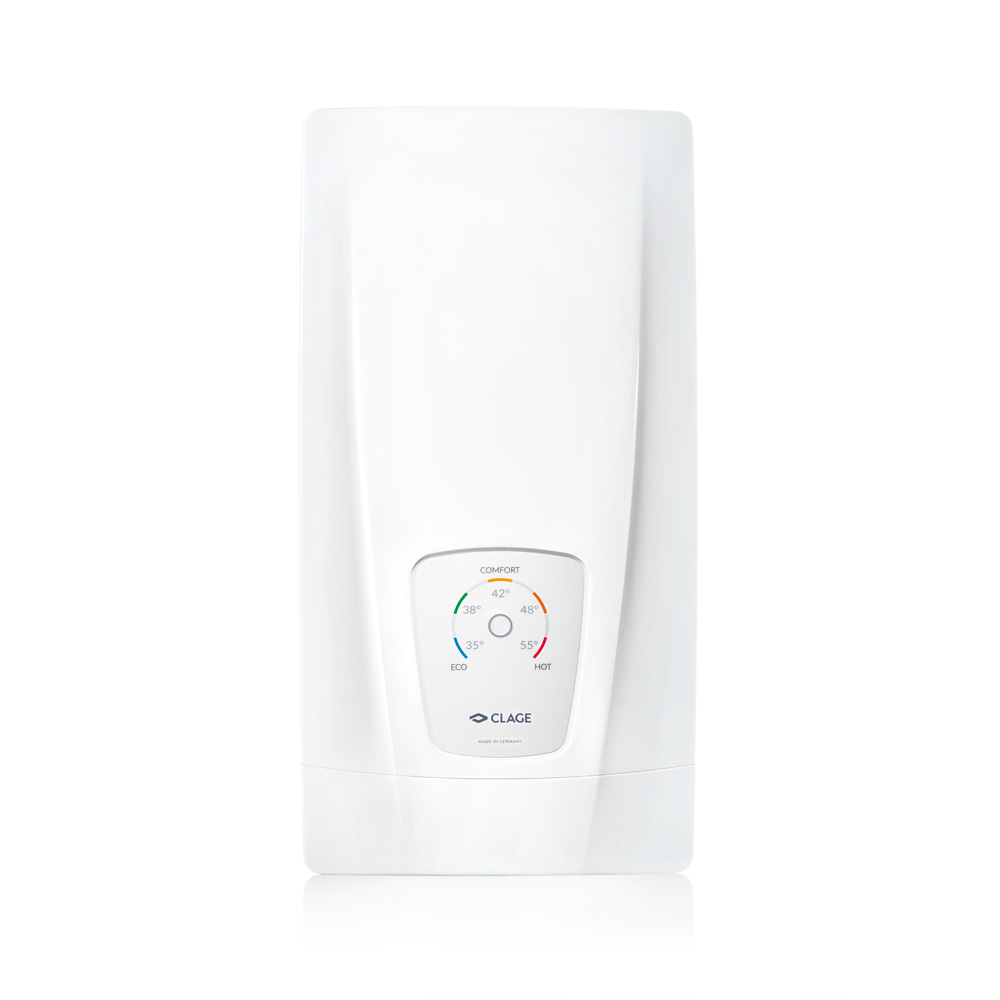

Produktfoto DCX-Next-Produktfoto-frontal.jpg 28.09.2020 37 kB
> herunterladen

Produktfoto


28.09.2020

> herunterladen

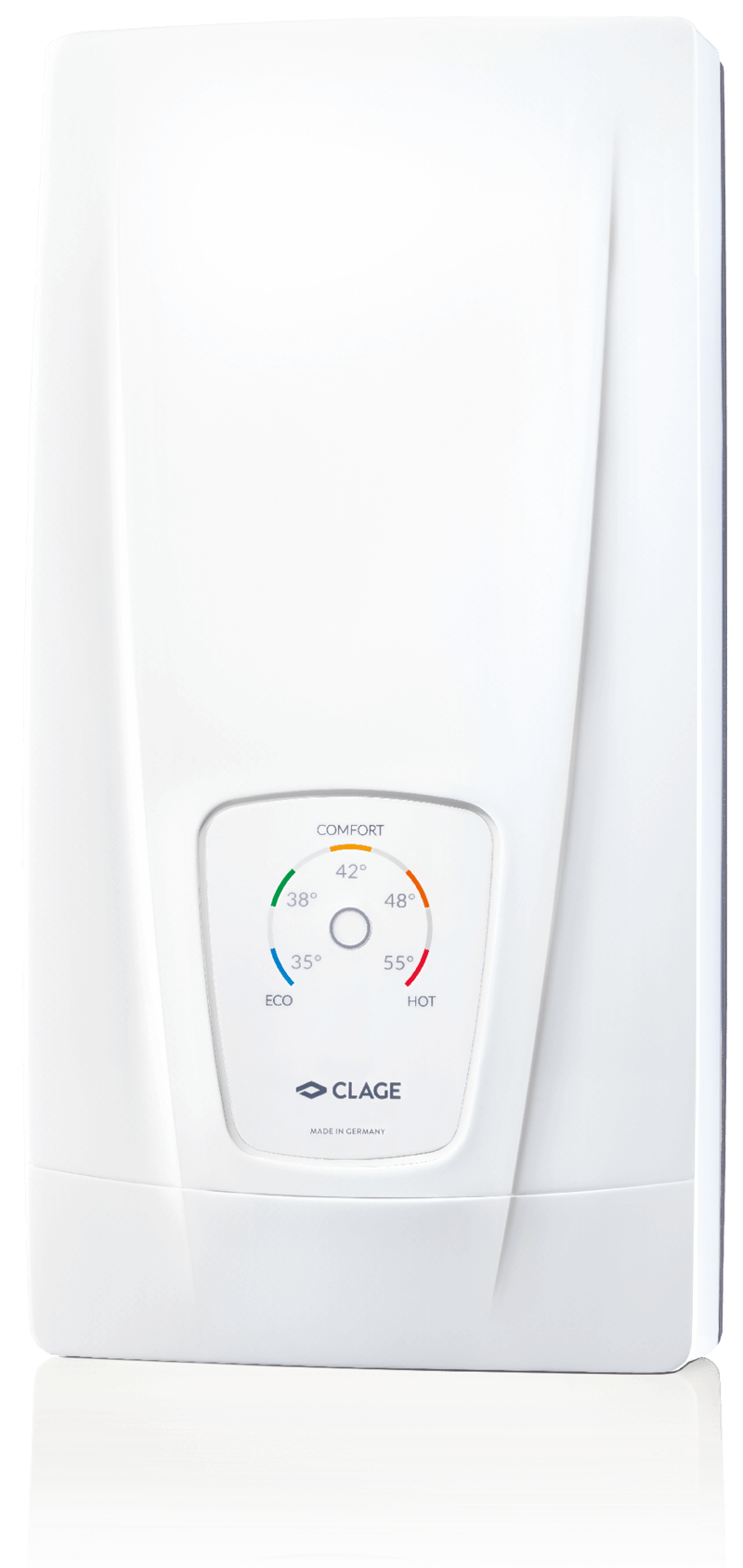

Produktfoto DCX-Next-Produktfoto-rechts.png 28.09.2020 253 kB
> herunterladen

Produktfoto


22.12.2020

> herunterladen

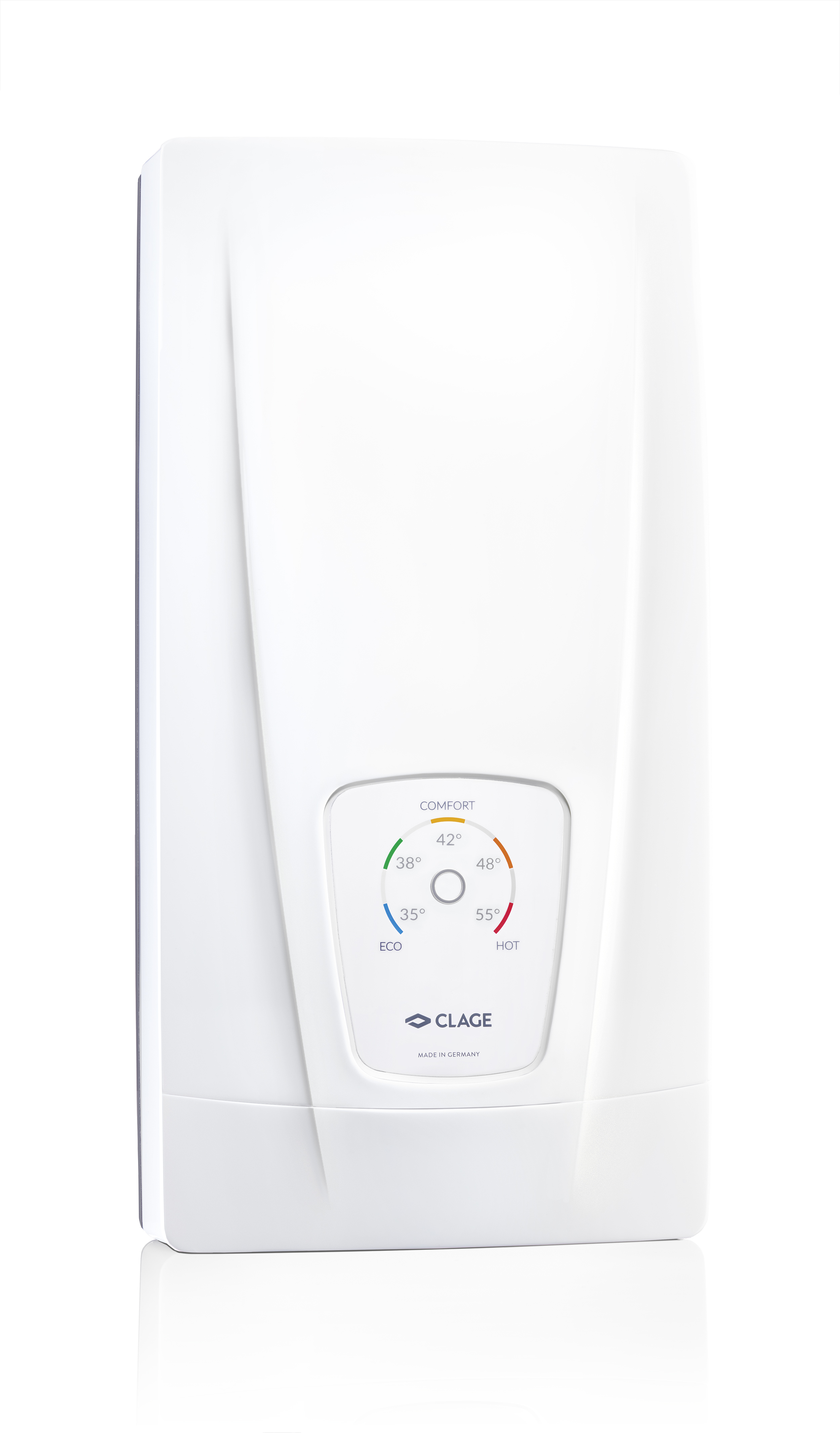

Produktfoto DCX-Next-Produktfoto.jpg 22.12.2020 661 kB
> herunterladen

Milieufoto


28.09.2020

> herunterladen

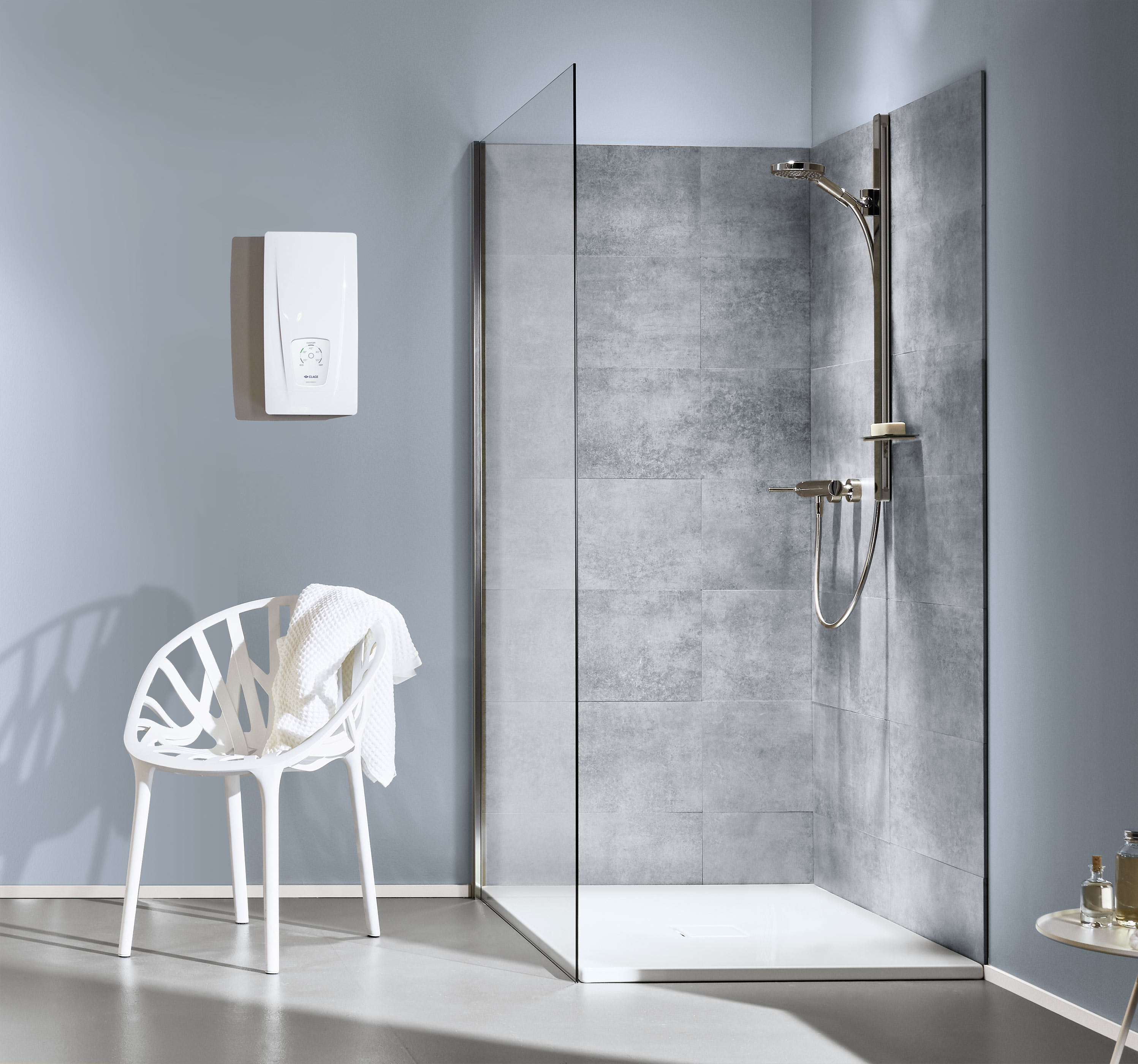

Milieufoto DCX-Next-Milieufoto.jpg 28.09.2020 845 kB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

16.10.2024

> herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 16.10.2024 11,2 MB
> herunterladen

Hotnews

CLAGE-Hotnews-de-2023.pdf

21.06.2023

> herunterladen
Hotnews CLAGE-Hotnews-de-2023.pdf 21.06.2023 13,8 MB
> herunterladen

Preisliste

CLAGE-Gesamtkatalog-de.pdf

16.10.2024

> herunterladen
Preisliste CLAGE-Gesamtkatalog-de.pdf 16.10.2024 11,2 MB
> herunterladen

BIM

DX3-DCX-002.ifc

12.03.2020

> herunterladen
BIM DX3-DCX-002.ifc 12.03.2020 4,8 MB
> herunterladen

BIM

DX3-DCX-Next-DCX13-Next-003.rfa.zip

23.11.2020

> herunterladen
BIM DX3-DCX-Next-DCX13-Next-003.rfa.zip 23.11.2020 613 kB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen
Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

RDX 3

RDX 3 (optional)

Bei Bedarf gibt es als Zubehör den Univer­sal-Montage­rahmen RDX 3, mit dem der Elektro­anschluss an beliebiger Stelle hinter dem Gerät erfolgen kann. Die IP-Schutzklasse des Gerätes mit RDX 3 ist IP24. Mit elektrischer Verdrahtung und Rohrverlängerungen. Für schwierige Montage­bedingungen, z.B. Austausch eines Durchlauf­erhitzers mit abweichenden Anschlüssen. Gleicht Kachelvorsprünge oder Wandunebenheiten aus. Montage nur durch einen Fachmann.

RDX 3: Art.-Nr. 3200-36100

UDX

UDX (optional)

Rohrbausatz für die Untertischinstallation mit Wasseranschlüssen Aufputz G ⅜-Zoll oben (Montagerahmen RDX erforderlich).

UDX: Art.-Nr. 3200-34110

VDX

VDX (optional)

Rohrbausatz für Versatzmontage oder Vertauschen der Wasseranschlüsse beim Austausch von Gas-Wasserheizern (Montagerahmen RDX erforderlich).

VDX: Art.-Nr. 3200-34120
