Gasthermenersatzstation
WS-GTES-Hybrid (Bypass)
- WS-GTES-Hybrid (BY)
(mit MPS: 11 oder 13,5 kW einstellbar)

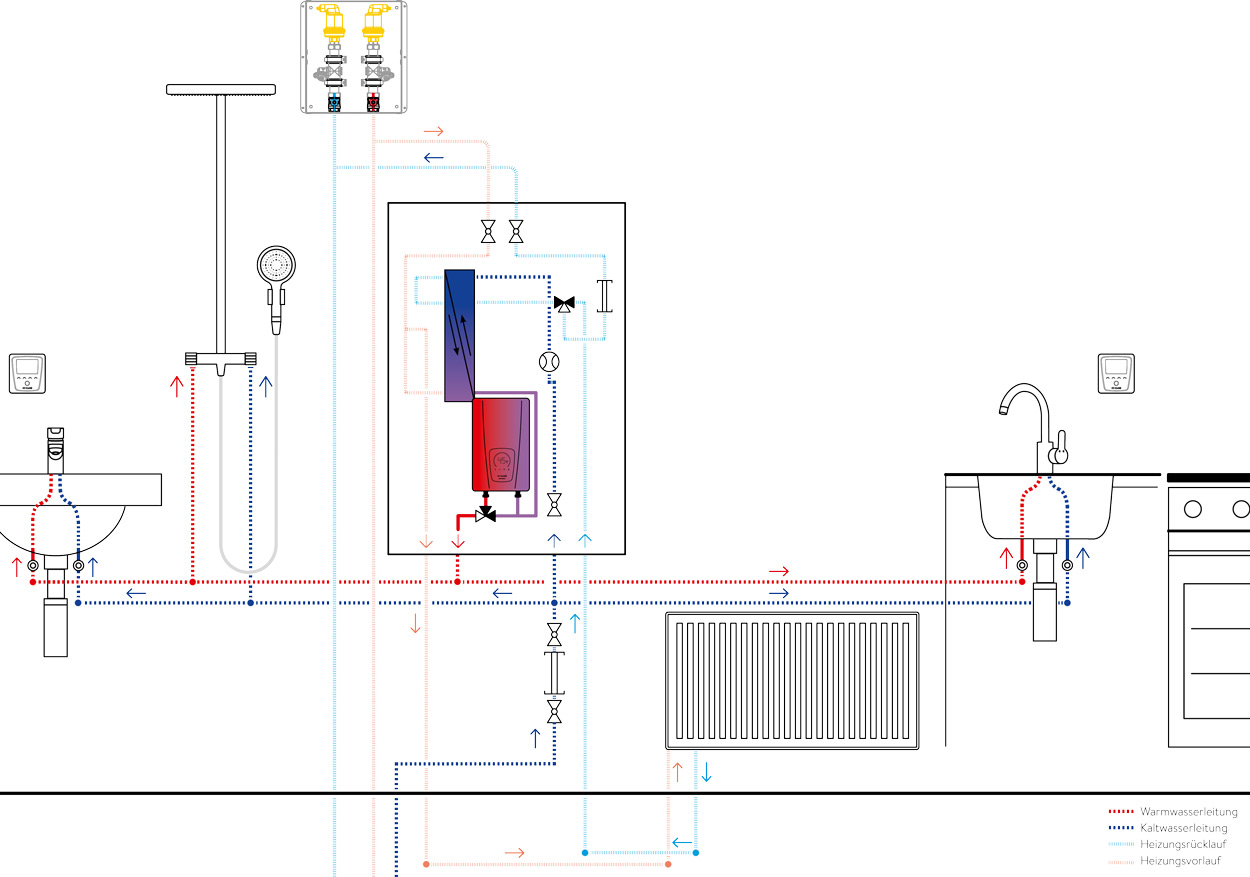

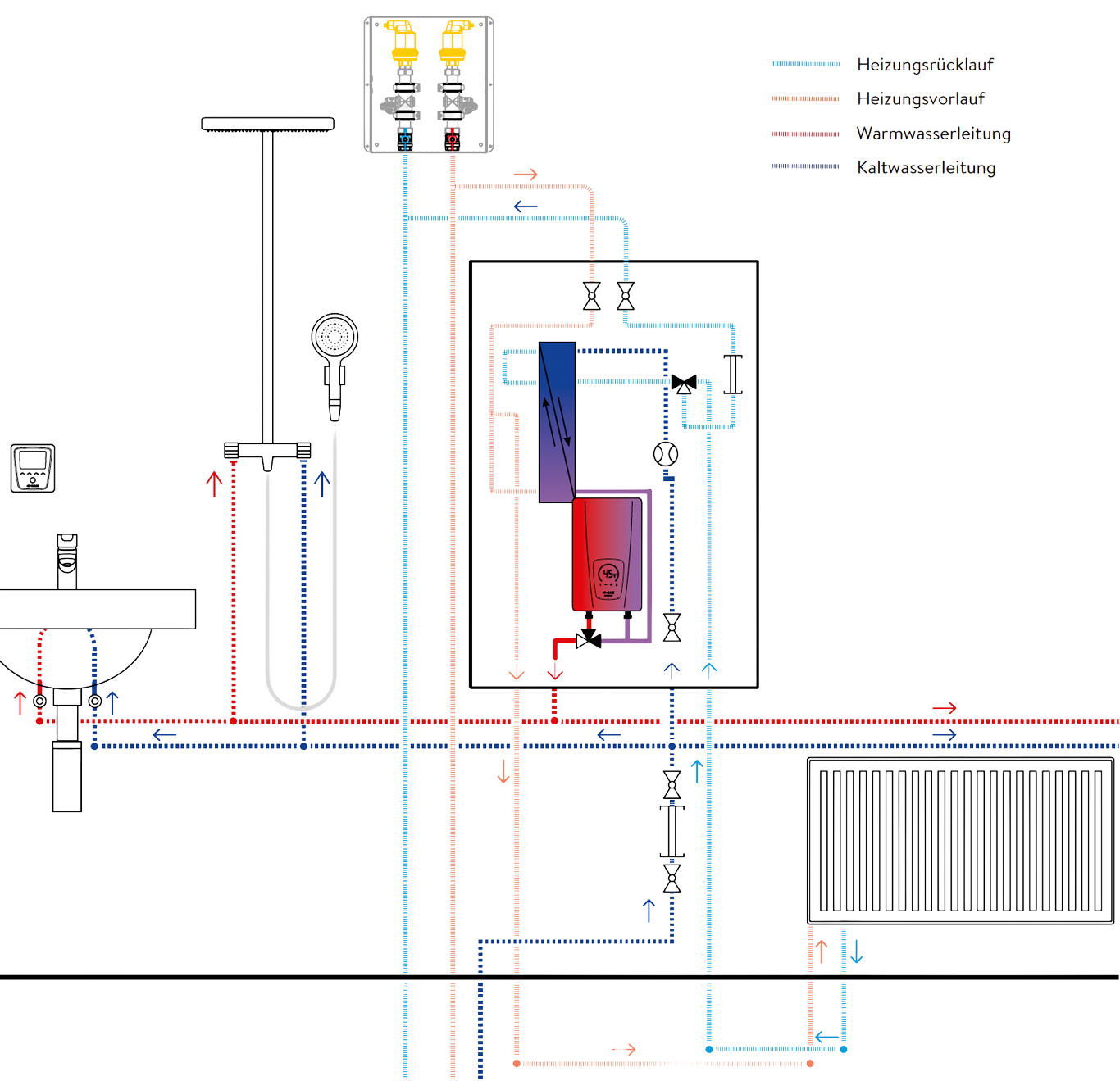

Hier wird die WS-Hybrid
eingesetzt .
-
Handwaschbecken
-
Dusche
-
Küchenspüle
Bedarfsgerecht und hygienisch.

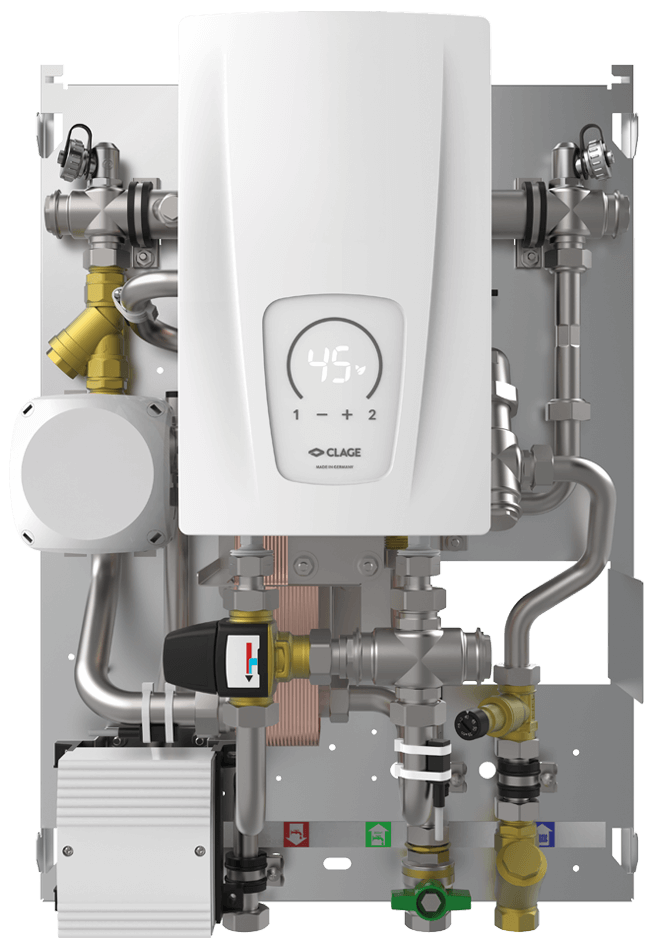

Die Gasthermenersatzstation GTES-Hybrid, mit elektronischer Nacherwärmung über einen effizienten E-Durchlauerhitzer und Abgängen für die Versorgung und Regelung von statischen Heizflächen, ist für den Austausch von Kombi-Gasthermen in Bestandsbauten gedacht. Durch die nahezu identische Anordnung der Anschlüsse an der Station, ist ein Austausch und der Neuanschluss durch hochwertige, flexible Anschlussschläuche und weiterem Zubehör leicht und schnell realisierbar. Der vorhandene, aber nicht mehr benötigte Schornstein kann als Zuleitungsschacht für die Wärmeversorgung der Stationen genutzt werden.
- Elektronisch geregelte Gasthermenersatzstation mit Vorrangschaltung
- Dezentrale Warmwasserbereitung im Durchflussprinzip bei niedrigen Heizungsvorlauftemperaturen (30 – 38 °C) möglich
- Wahlweise zur Versorgung von statischen Heizflächen, oder Fußbodenheizung geeignet (abhängig vom Heizkonzept)
- Elektronisch geregelter Durchlauferhitzer sorgt für gradgenaue Nacherwärmung, Temperatureinstellung 20 – 60 °C
- Reduzierung der Druckverluste über das Bypass-Ventil
- Wohnungsheizung (bis zu 10 kW Heizlast) ganzjährig individuell verfügbar
- Separate Energiezählung je Wohnung durch Passstück für WMZ 110 × 3⁄4 Zoll AG flachdichtend und Fühleranschluss (AGFW) M10 × 1 mm möglich
- Durch die identische Anordnung der Anschlüsse an der Station, ist der Austausch einer alten Gastherme leicht und schnell realisierbar
- Heizungsleitungen können durch den nicht mehr genutzten Kamin in alle Stockwerke geführt werden
- Der Durchlauferhitzer kann auch per Tablet oder Smartphone (ab iOS 9 / Android-OS 4.4) gesteuert werden (hierfür ist ein FXE3 (C) Funkadapter und die App »Smart Control« erforderlich)
- Inklusive Wärmedämmung für die Rohrleitungen Trinkkaltwasser, Heizungs-Vorlauf primär und sekundär
Technische Daten
>
Zahlen. Daten. Fakten.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Bezogen auf Nennspannung 400 V
2) Temperaturerhöhung von z. B. 35 °C auf 55 °C / Je nach eingestellter Anschlussleistung
3) Bei 35°C VL / 1100 l/h Volumenstrom
4) Je nach eingestellter Anschlussleistung
Downloads
>
| Medientyp | Titel | Datum | Größe | |
|---|---|---|---|---|
Produktinformation WS-GTES-Hybrid-Bypass-PI-de-06-2026.pdf 01.06.2026 > herunterladen |
Produktinformation | WS-GTES-Hybrid-Bypass-PI-de-06-2026.pdf | 01.06.2026 |
799 kB > herunterladen |
Preisliste CLAGE-Preisliste-de.pdf 25.03.2026 > herunterladen |
Preisliste | CLAGE-Preisliste-de.pdf | 25.03.2026 |
1,1 MB > herunterladen |
Zubehör
>
FXS 3 (C) Funkfernbedienungsset (optional)
– NUR FÜR GERÄTE AB BAUJAHR 2022 – FX 3 Funkfernbedienung plus Bluetooth Funkadapter FXE 3 (C) im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm
FXS 3 (C) Funkfernbedienungsset: Art.-Nr. 3200-34027
- Gebrauchs- und MontageanleitungFXS3-GMA-de-en.pdf (2,07 MB)
- Gebrauchs- und MontageanleitungFXE3-C-GMA-de-en.pdf (489 kB)
FXE 3 (C) Erweiterung (optional)
– NUR FÜR GERÄTE AB BAUJAHR 2022 – Bluetooth Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet via App „Smart Control“ oder einer CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.
FXE 3 (C) Erweiterung: Art.-Nr. 3200-34026
- Gebrauchs- und MontageanleitungFXS3-GMA-de-en.pdf (2,07 MB)
- Gebrauchs- und MontageanleitungFXE3-C-GMA-de-en.pdf (489 kB)
Abdeckblech (optional)
Zur Verdeckung der Anschlussrohre von unten und oben. Aus verzinktem Stahlblech, komplett in Weiß, RAL 9016. Maße (H×B×T): 0,4×48,2×27,4cm
Abdeckblech: Art.-Nr. 5100-51969
Abdeckhaube Erweiterung (optional)
Zur Verdeckung der Anschlussrohre unter und über der Abdeckhaube. Aus verzinktem Stahlblech, komplett in Weiß, RAL 9016. Maße (H×B×T): 20,3×49,0×27,8cm
Abdeckhaube Erweiterung: Art.-Nr. 5100-51968
Anschluss-Set (optional)
Flexibles Anschluss-Set 110 – 180 mm 3⁄4 Zoll AG flachdichtend × 3⁄4 Zoll IG, inklusive Doppelnippel-Set 3⁄4 Zoll AG flachdichtend. Für den Neuanschluss abweichend angeordneter Trinkwasser- und Heizungsanschlüsse der alten Gas-Kombitherme an die Anschlüsse der Gasthermenersatzstation.
Anschluss-Set: Art.-Nr. 5100-51973
Automatische Strangentlüftung und Warmhaltung (optional)
Im Unterputz-Kasten mit verzinkter Zarge und Frontblende in Weiß, RAL 9016. Spül-, Füll- und Entleerventil im Vor- und Rücklauf zum Spülen des Heizungsstrangs, automatische Entlüftung mit Großentlüfter im Rücklauf, integriertes Regulierventil im Bypass zur Voreinstellung, automatische Warmhaltung über Bypassventil DN 15 (Einstellbereich Rücklauftemperatur 37 – 65 °C) und Kugelhähne 3⁄4 Zoll IG im Vor- und Rücklauf für die Wartung der Einbauteile. Maße (H×B×T): 34,2×34,5×11,3cm
Automatische Strangentlüftung und Warmhaltung: Art.-Nr. 5100-52353
Uhrenthermostat Heizen Master (optional)
Aufputz Uhrenthermostat 230 V mit Display zur zeit- und temperaturabhängigen Regelung der Heizung. Maße (H×B×T): 11,0×11,1×28,0cm
Uhrenthermostat Heizen Master: Art.-Nr. 5100-51776
