E-Komfortdurchlauferhitzer
DSX Touch
Unser bester E-Komfortdurchlauferhitzer!
Vollelektronisch geregelter Hightech-Durchlauferhitzer mit Echtglas-Touchdisplay und Bluetooth-Fernbedienung zur komfortablen und sparsamen Warmwasserversorgung.
> Moderne Durchlauferhitzer werden staatlich gefördert! Mehr Informationen finden Sie hier.- DSX Touch: 18/21/24/27 kW, 400 V
Energieeffizienzklasse A
(Skala: A+ bis F)
Hier wird der DSX Touch
eingesetzt .
-
Handwaschbecken
-
Dusche
-
Badewanne
-
Küchenspüle
Für Ihre neue Wellness-Oase.
Der vollelektronische Durchlauferhitzer DSX Touch.
Das Spitzengerät: unser Komfortdurchlauferhitzer mit Bluetooth-Fernbedienung macht das Bad zur Wellness-Oase mit energieeffizienter und kostentransparenter Warmwasserversorgung. Dabei wird dieser Top-Durchlauferhitzer höchsten Komfortansprüchen gerecht.
Der neue DSX Touch für Dusche und Bad evolutioniert die CLAGE Formsprache. Modernste Technik, langlebige Materialien und die kompakte Bauweise sorgen für hohe Qualität und sind ressourcenschonend. Der Durchlauferhitzer wird intuitiv über das neue Touchdisplay aus Echtglas bedient. Das Display hat eine hohe Farbtiefe, kann Verläufe darstellen und zeigt Animationen. Mit den benutzerfreundlichen Icons macht die Bedienung einfach Spaß.
Durch die integrierte Bluetooth- und WLAN-Funktion kann der Komfortdurchlauferhitzer auch mit Fernbedienung oder per Smartphone oder Tablet gesteuert werden. Die Verwendung der App »Smart Control« erleichtert die Inbetriebnahme und Wartung des Gerätes. Auch können einfach und schnell die individuellen Verbrauchswerte von mehreren Nutzern angezeigt werden. Das ist zeitgemäßer Bedienkomfort!
Die Stiftung Warentest hat im Heft 10/2023 strombetriebene Durchlauferhitzer getestet. Der CLAGE DSX Touch erhielt dabei die Note »GUT 2,0« und wurde damit Testsieger in der Kategorie »Vollelektronische Durchlauferhitzer«!
- Vollelektronisch geregelter Hightech-Durchlauferhitzer mit Echtglas-Touchdisplay und Bluetooth-Funkfernbedienung zur komfortablen und sparsamen Warmwasserversorgung einer oder mehrerer Entnahmestelle(n)
- Immer gradgenaue Temperatur zwischen
20 °C und60 °C dank TWIN TEMPERATURE Control TTC® und dynamischer Durchflussmengenregelung SERVOTRONIC® - Im Komfortbereich zwischen
35 °C und43 °C kann die Temperatur in0,5-Grad- Schritten eingestellt werden - Blankdraht-Heizsystem IES® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
- Funktion zur thermischen Behandlung mit
70 °C für mehr Hygiene - Besonders luftresistentes Heizsystem durch neuartige Heizkanalanordnung
- Mit Multiple Power System MPS® wird die maximale Leistungsaufnahme bei der Installation festgelegt: 18, 21, 24 oder
27 kW - Für Wasserspararmaturen geeignet: besonders niedrige Einschaltwassermenge
ab 1,5 l/min durch innovative Wasserflusstechnik - Integrierte WLAN- und Bluetooth-Funktion zur Verbindung mit z. B. Smartphone und Tablet.
- Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
- Mit automatischer Wannenfüllfunktion nach einstellbarer Menge (in Litern) und mit separater Timer-Funktion
- Abmessungen (Höhe × Breite × Tiefe): 46,8 × 23,9 ×
9,6 cm
Technische Daten
>
Zahlen. Daten. Fakten.
1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung
2) Auch für drucklosen Betrieb zugelassen
3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser
4) Abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur
5) Für Nacherwärmung geeignet
Downloads
>
Medientyp | Titel | Datum | Größe | |
---|---|---|---|---|
Produktinformation DSX-Touch-PI-de.pdf 02.11.2023 > herunterladen |
Produktinformation | DSX-Touch-PI-de.pdf | 02.11.2023 |
650 kB > herunterladen |
Produkt-Flyer DSX-Touch-Falzflyer-de-online.pdf 14.07.2022 > herunterladen |
Produkt-Flyer | DSX-Touch-Falzflyer-de-online.pdf | 14.07.2022 |
966 kB > herunterladen |
Gebrauchs- und Montageanleitung DSX-Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 11.01.2024 > herunterladen |
Gebrauchs- und Montageanleitung | DSX-Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf | 11.01.2024 |
33,7 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchs- und Montageanleitung | DSX-Touch-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-05-2023.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
Kurzanleitung DSX-Touch-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 03.04.2023 > herunterladen |
Kurzanleitung | DSX-Touch-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf | 03.04.2023 |
7,2 MB > herunterladen |
Bilderanleitung DX3-400V-BiA.pdf 16.05.2022 > herunterladen |
Bilderanleitung | DX3-400V-BiA.pdf | 16.05.2022 |
2,0 MB > herunterladen |
Ältere Versionen> | ||||
Bilderanleitung | DSX-Touch-DFX-Next-BiA.pdf> herunterladen | > herunterladen | ||
Bilderanleitung | DSX-Touch-BiA-01-2019.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
Installationszubehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > herunterladen |
Installationszubehör | DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf | 13.11.2018 |
370 kB > herunterladen |
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > herunterladen |
Sicherheitshinweise | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
371 kB > herunterladen |
Energielabel DSX-Touch-Energielabel.pdf 28.03.2023 > herunterladen |
Energielabel | DSX-Touch-Energielabel.pdf | 28.03.2023 |
231 kB > herunterladen |
ErP-Produktdatenblatt DSX-Touch-ErP-Produktdatenblatt.pdf 27.03.2023 > herunterladen |
ErP-Produktdatenblatt | DSX-Touch-ErP-Produktdatenblatt.pdf | 27.03.2023 |
102 kB > herunterladen |
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 > herunterladen |
CE-Konformitätserklärung | CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf | 05.11.2021 |
1,3 MB > herunterladen |

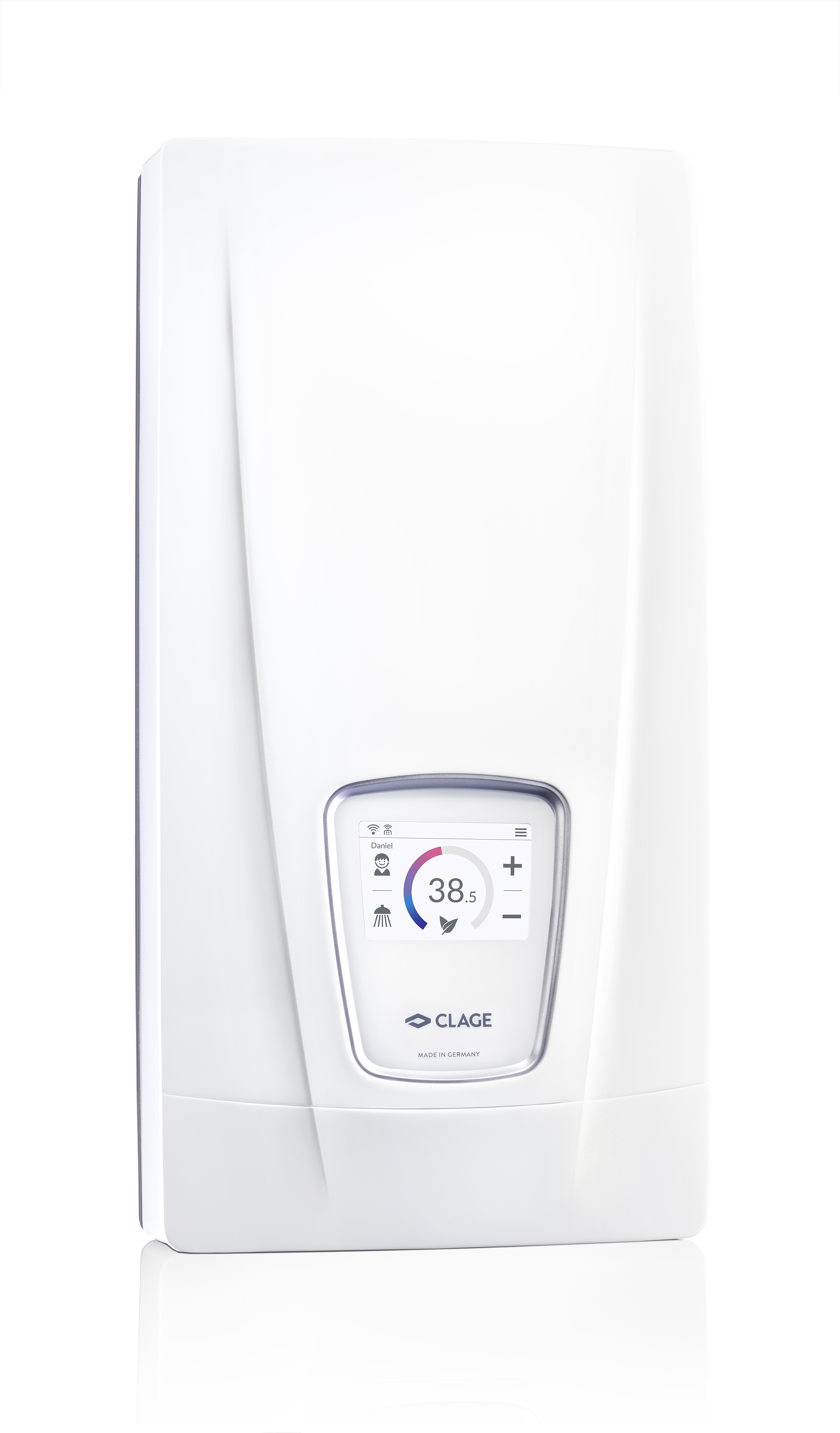

Produktfoto DSX-Touch-Produktfoto.jpg 22.12.2020 > herunterladen |
Produktfoto | DSX-Touch-Produktfoto.jpg | 22.12.2020 |
692 kB > herunterladen |

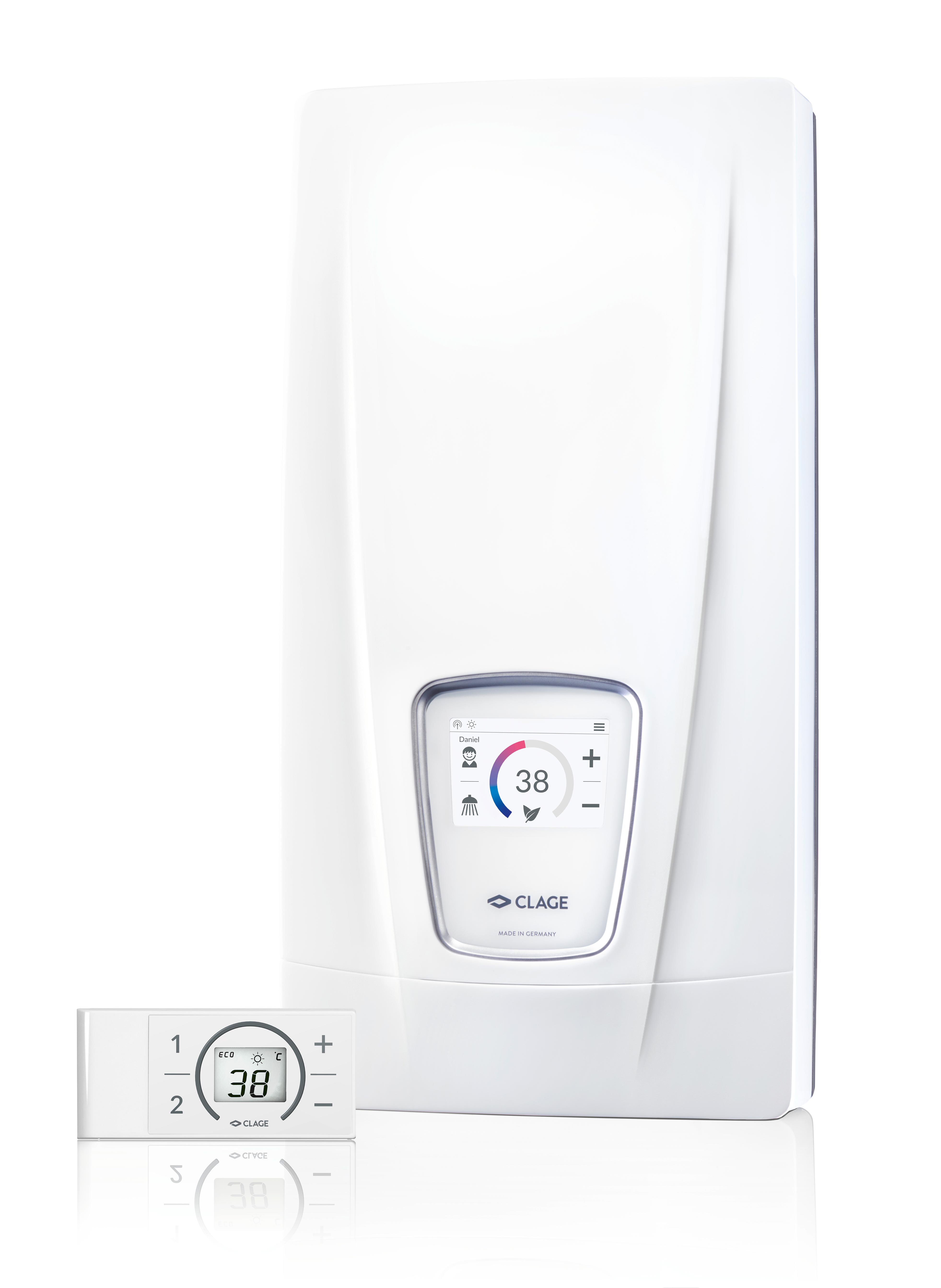

Produktfoto DSX-Touch-FX3-highres.jpg 16.05.2022 > herunterladen |
Produktfoto | DSX-Touch-FX3-highres.jpg | 16.05.2022 |
302 kB > herunterladen |

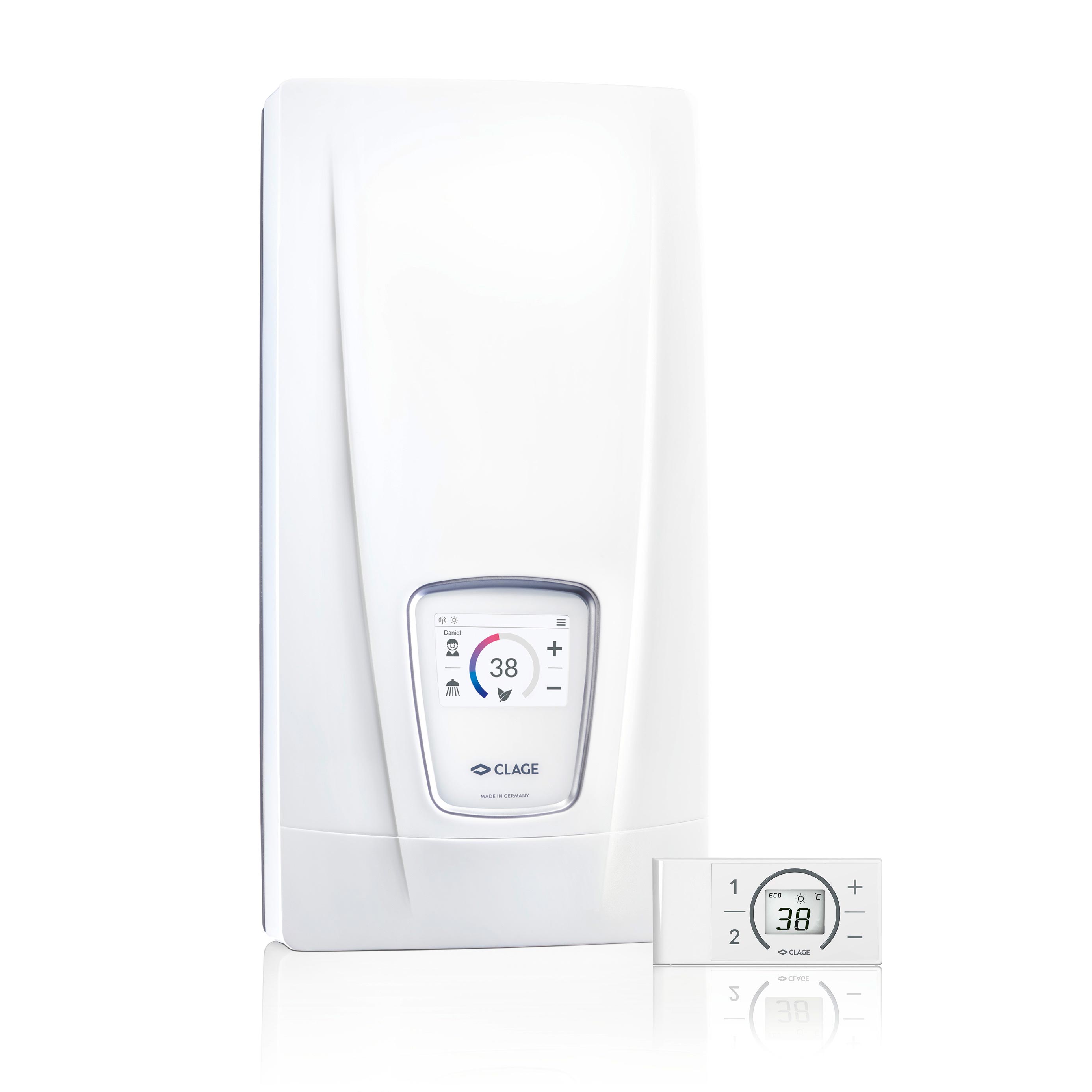

Produktfoto DSX-Touch--FX.jpg 16.05.2022 > herunterladen |
Produktfoto | DSX-Touch--FX.jpg | 16.05.2022 |
121 kB > herunterladen |

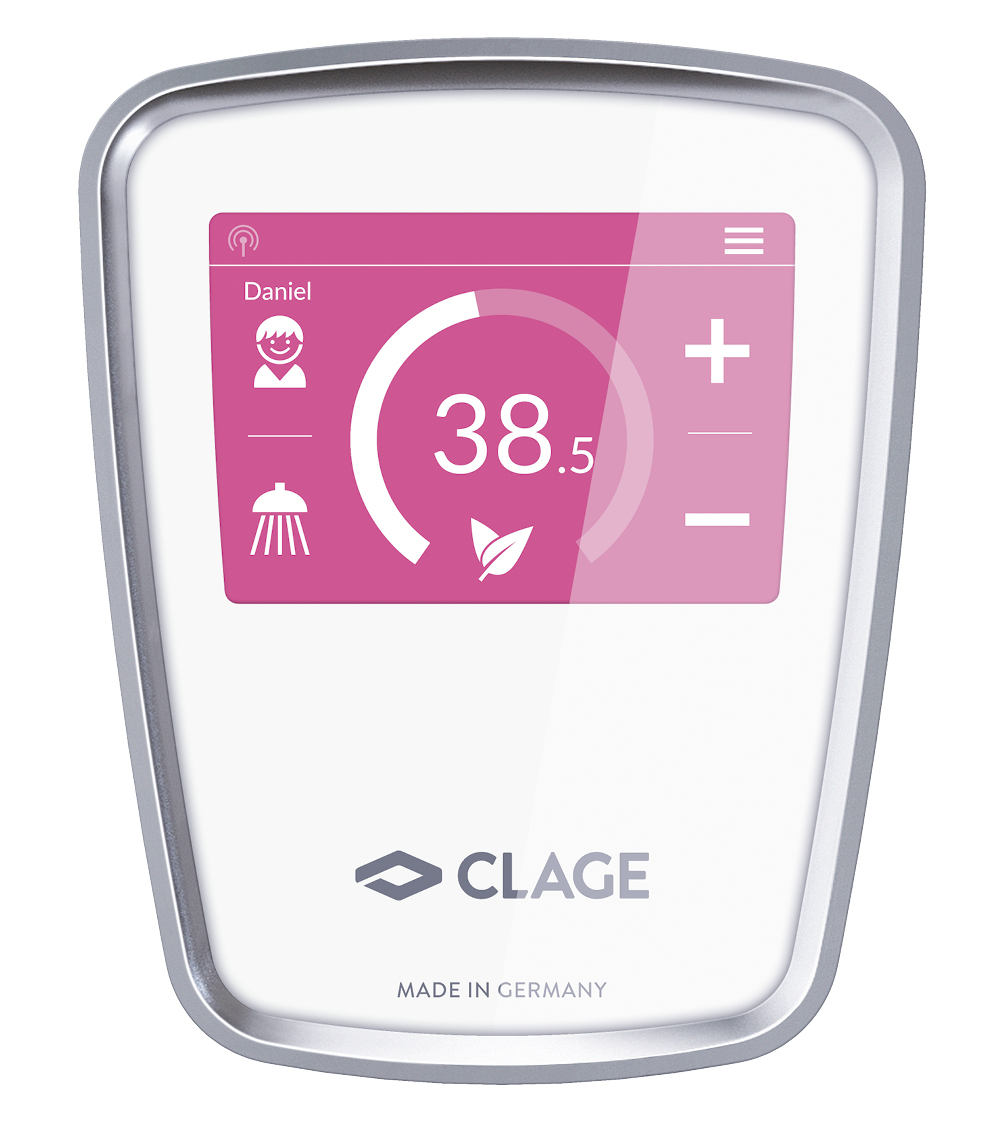

Detailansicht DSX-Touch-Display-Zapfmodus.jpg 19.09.2019 > herunterladen |
Detailansicht | DSX-Touch-Display-Zapfmodus.jpg | 19.09.2019 |
281 kB > herunterladen |

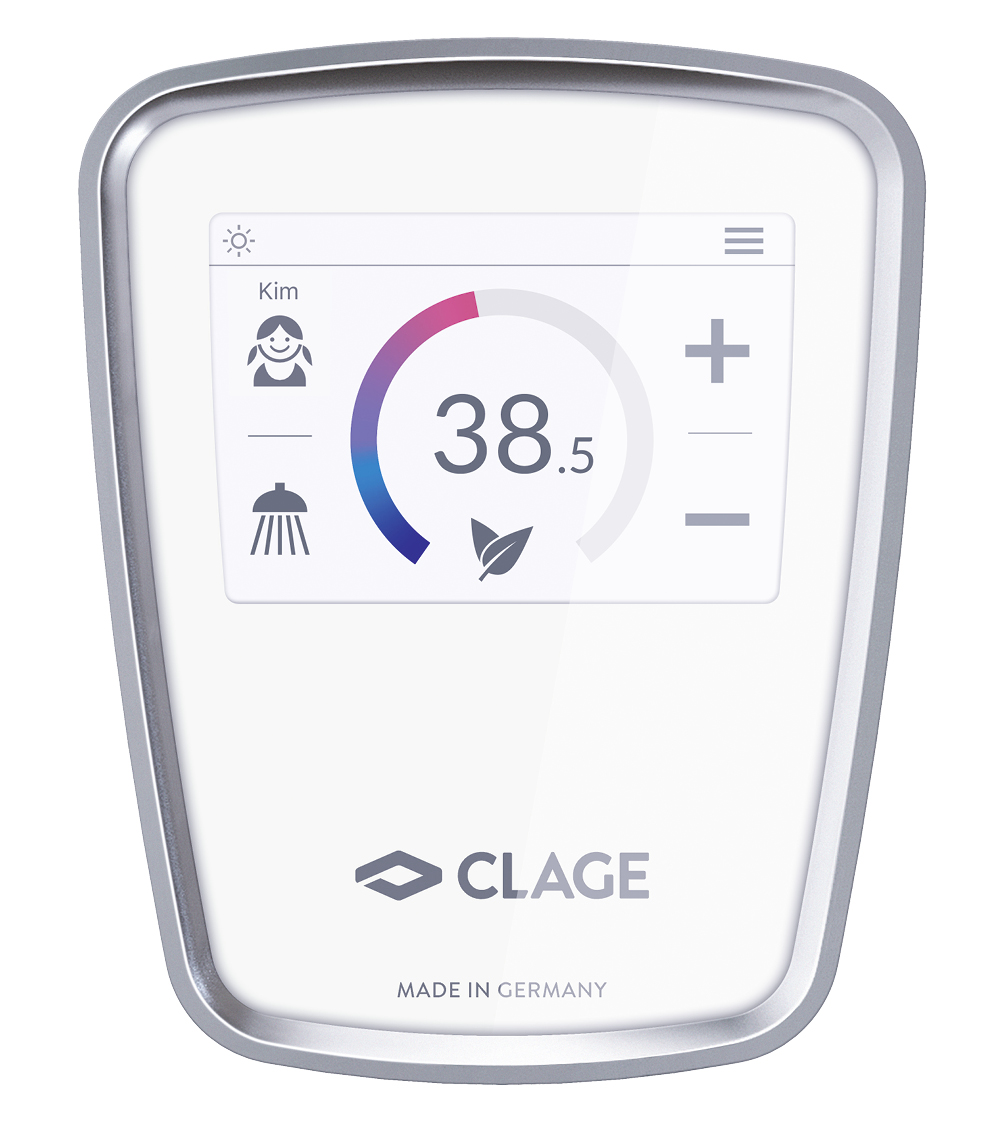

Detailansicht DSX-Touch-Display-Bedienmodus.jpg 19.09.2019 > herunterladen |
Detailansicht | DSX-Touch-Display-Bedienmodus.jpg | 19.09.2019 |
265 kB > herunterladen |

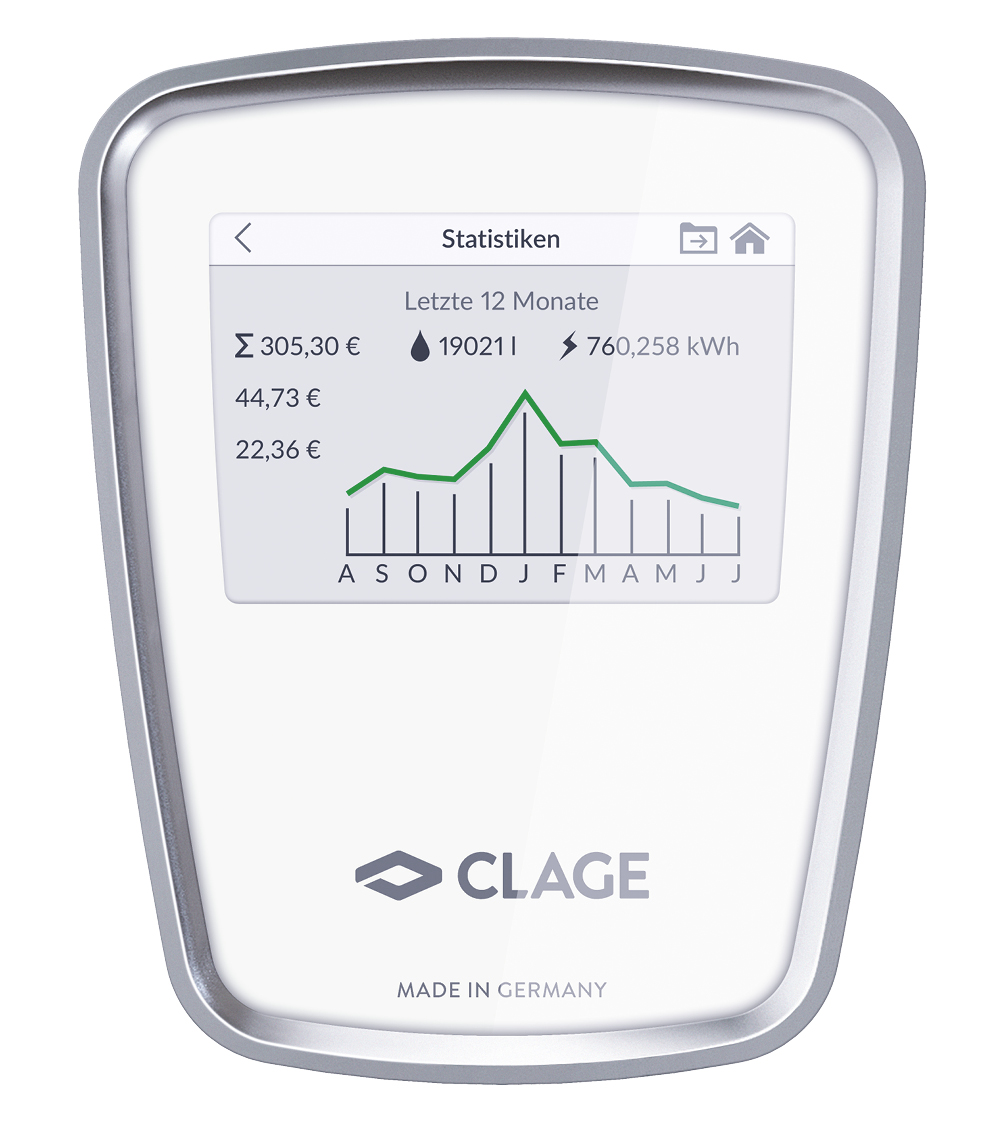

Detailansicht DSX-Touch-Display-Statistiken.jpg 19.09.2019 > herunterladen |
Detailansicht | DSX-Touch-Display-Statistiken.jpg | 19.09.2019 |
271 kB > herunterladen |

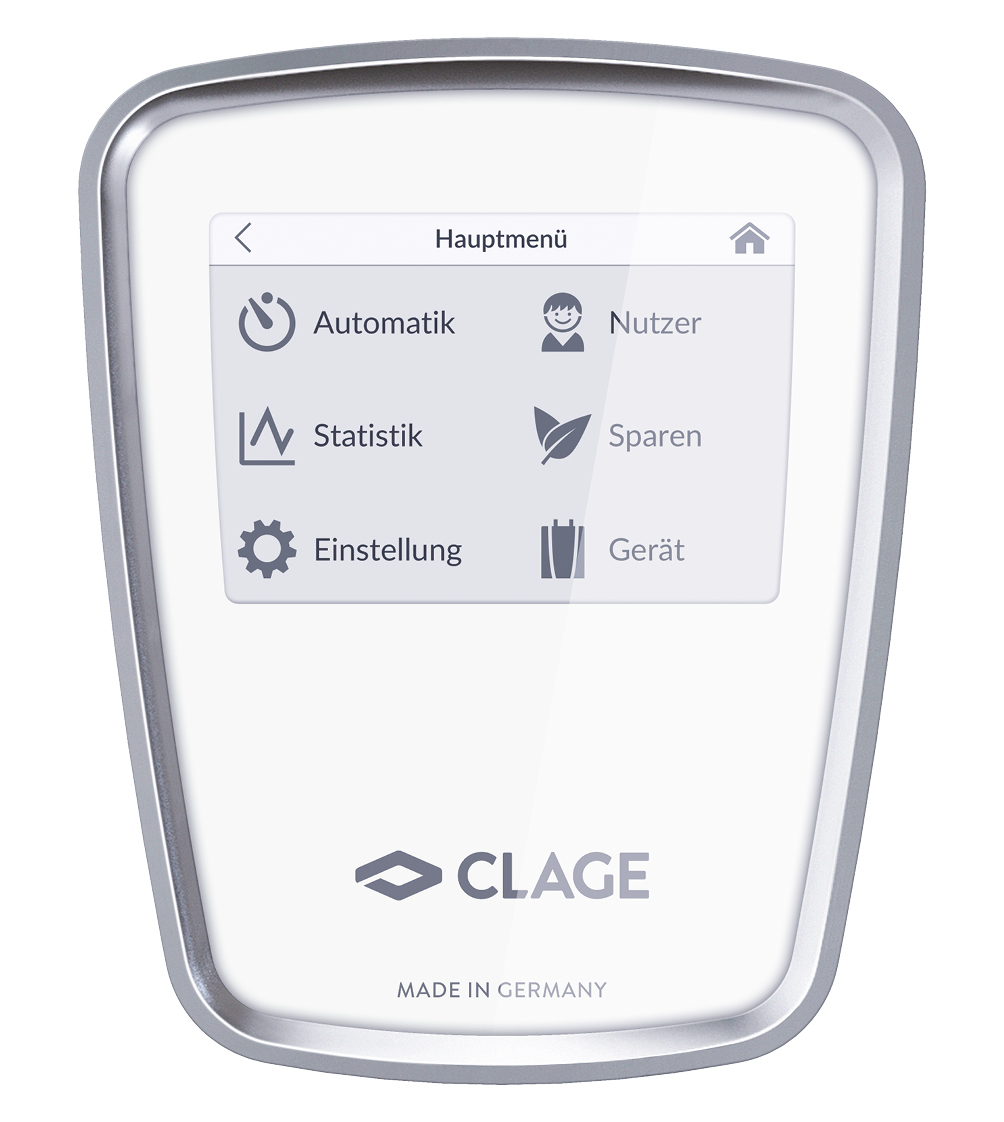

Detailansicht DSX-Touch-Display-Hauptmenue.jpg 19.09.2019 > herunterladen |
Detailansicht | DSX-Touch-Display-Hauptmenue.jpg | 19.09.2019 |
259 kB > herunterladen |

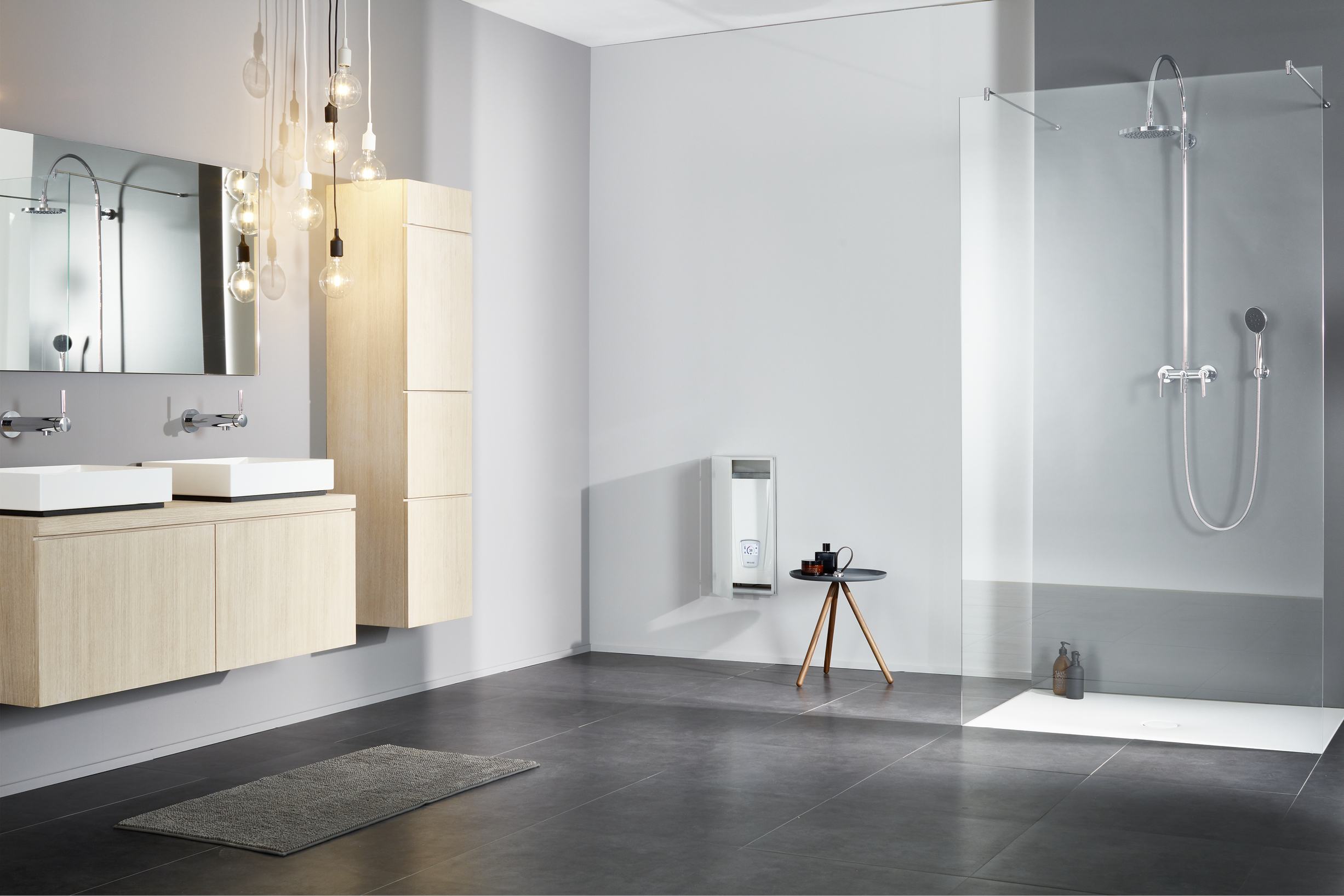

Milieufoto DSX-Touch-Bad-2-Revisionsklappe.jpg 19.09.2019 > herunterladen |
Milieufoto | DSX-Touch-Bad-2-Revisionsklappe.jpg | 19.09.2019 |
1,3 MB > herunterladen |

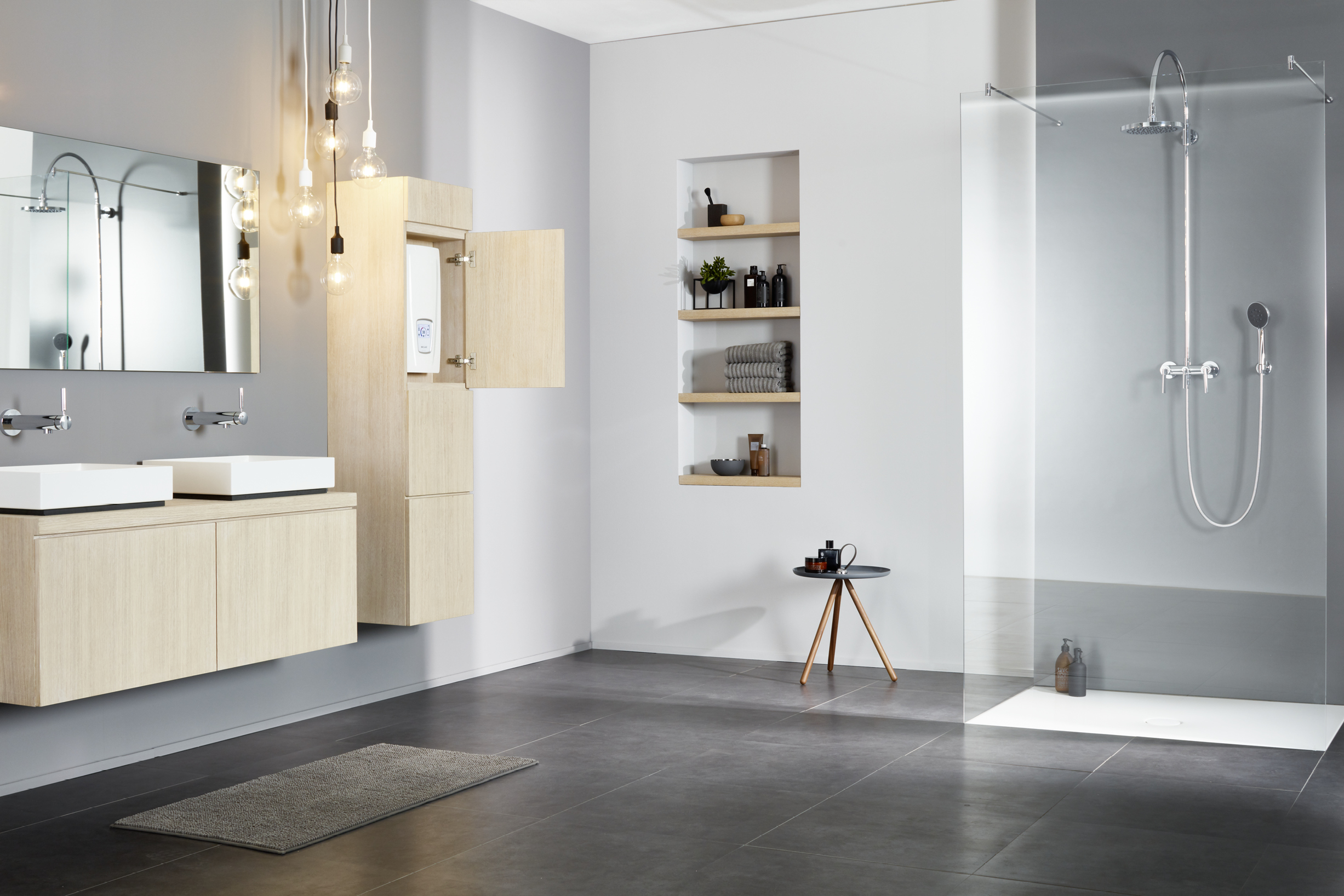

Milieufoto DSX-Touch-Bad-3-Badmoebel.jpg 19.09.2019 > herunterladen |
Milieufoto | DSX-Touch-Bad-3-Badmoebel.jpg | 19.09.2019 |
1,1 MB > herunterladen |

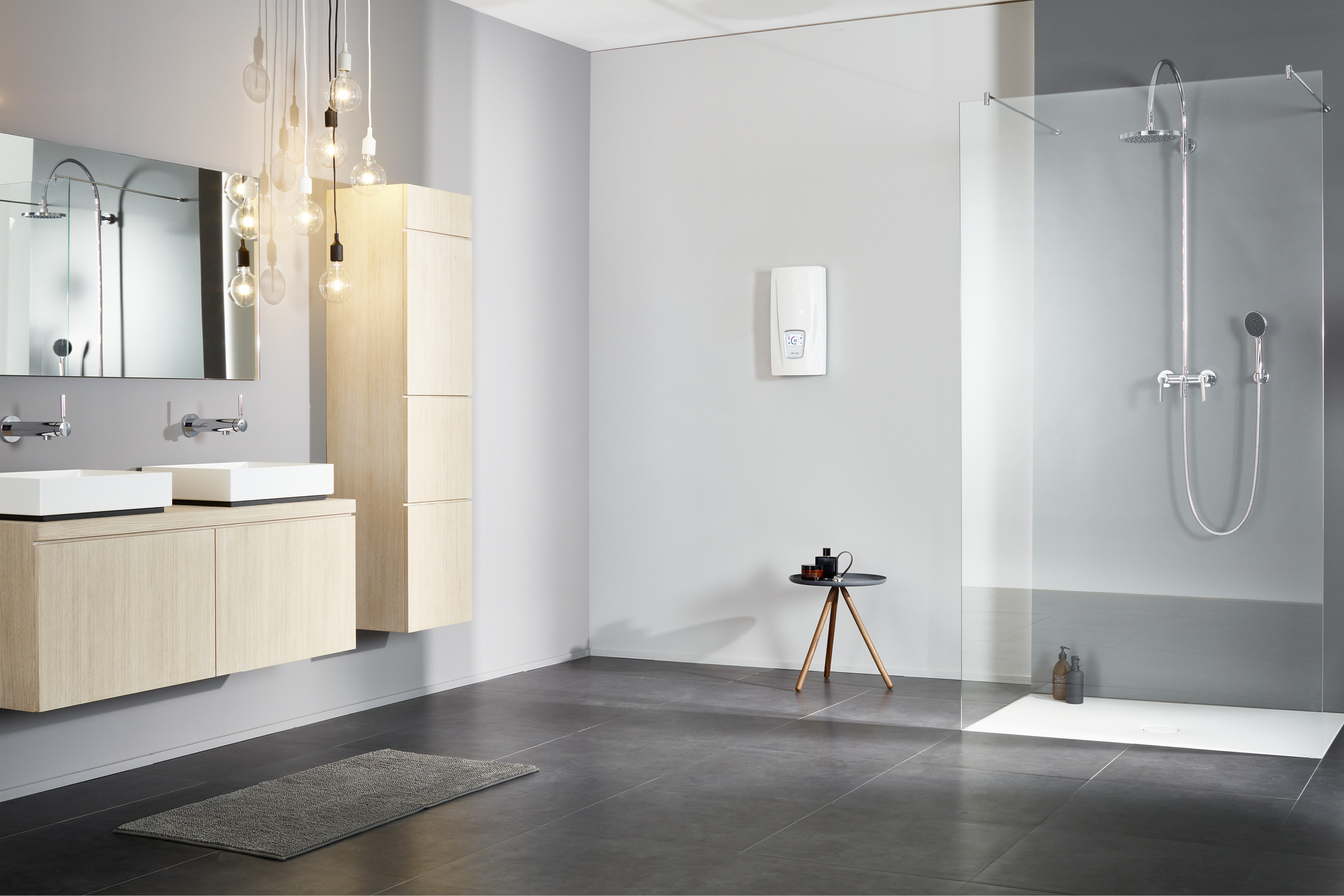

Milieufoto DSX-Touch-Bad-4-offen.jpg 19.09.2019 > herunterladen |
Milieufoto | DSX-Touch-Bad-4-offen.jpg | 19.09.2019 |
1,3 MB > herunterladen |
Lifestylefoto DSX-Touch-Bad-1-Wandnische.jpg 19.09.2019 > herunterladen |
Lifestylefoto | DSX-Touch-Bad-1-Wandnische.jpg | 19.09.2019 |
1,9 MB > herunterladen |
Info-Grafik Smart-Control.pdf 18.05.2022 > herunterladen |
Info-Grafik | Smart-Control.pdf | 18.05.2022 |
2,1 MB > herunterladen |
Katalog CLAGE-Gesamtkatalog-de.pdf 18.07.2024 > herunterladen |
Katalog | CLAGE-Gesamtkatalog-de.pdf | 18.07.2024 |
21,7 MB > herunterladen |
Broschüre CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf 04.06.2024 > herunterladen |
Broschüre | CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf | 04.06.2024 |
5,5 MB > herunterladen |
Broschüre CLAGE-CO2-Fussabdruck-2024-de.pdf 28.05.2024 > herunterladen |
Broschüre | CLAGE-CO2-Fussabdruck-2024-de.pdf | 28.05.2024 |
6,5 MB > herunterladen |
Hotnews CLAGE-Hotnews-de-2023.pdf 21.06.2023 > herunterladen |
Hotnews | CLAGE-Hotnews-de-2023.pdf | 21.06.2023 |
13,8 MB > herunterladen |
Allgemein CLAGE-DX3-FlyerA4-DE.pdf 14.07.2020 > herunterladen |
Allgemein | CLAGE-DX3-FlyerA4-DE.pdf | 14.07.2020 |
2,4 MB > herunterladen |
Allgemein DX3-Falzflyer-de.pdf 23.07.2021 > herunterladen |
Allgemein | DX3-Falzflyer-de.pdf | 23.07.2021 |
2,4 MB > herunterladen |
Presseinformation CLAGE-Presseinfo-DSX-Touch.pdf 04.11.2023 > herunterladen |
Presseinformation | CLAGE-Presseinfo-DSX-Touch.pdf | 04.11.2023 |
554 kB > herunterladen |
Presseinformation CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf 08.02.2024 > herunterladen |
Presseinformation | CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf | 08.02.2024 |
1,1 MB > herunterladen |
Presseinformation CLAGE-Objektbericht-Kokoni-One.zip 10.02.2024 > herunterladen |
Presseinformation | CLAGE-Objektbericht-Kokoni-One.zip | 10.02.2024 |
38,7 MB > herunterladen |
BIM DX3-DSX-Touch-001-BIM.ifc 22.06.2022 > herunterladen |
BIM | DX3-DSX-Touch-001-BIM.ifc | 22.06.2022 |
7,3 MB > herunterladen |
BIM DX3-DSX-Touch-001-BIM.rfa 22.06.2022 > herunterladen |
BIM | DX3-DSX-Touch-001-BIM.rfa | 22.06.2022 |
2,6 MB > herunterladen |
BIM DSX-Touch.ifc 27.06.2022 > herunterladen |
BIM | DSX-Touch.ifc | 27.06.2022 |
8,3 MB > herunterladen |
BIM DSX-Touch.rfa 27.06.2022 > herunterladen |
BIM | DSX-Touch.rfa | 27.06.2022 |
1,2 MB > herunterladen |
Datanorm Datanorm.zip 03.06.2024 > herunterladen |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > herunterladen |
GAEB GAEB.zip 03.06.2024 > herunterladen |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > herunterladen |
Zubehör
>
FXS 3 (D, M) (im Lieferumfang enthalten)
FX 3 Funkfernbedienung plus Bluetooth® Funkadapter FXE im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm
FXS 3 (D, M): Art.-Nr. 3200-34020
- Gebrauchs- und MontageanleitungFXS3-GMA-de-en.pdf (1,84 MB)
FX 3 (optional)
Zusätzliche Fernbedienung für die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm
FX 3: Art.-Nr. 3200-34021
- Gebrauchs- und MontageanleitungFX3-GMA-de-en.pdf (1,10 MB)
RDX 3 (optional)
Bei Bedarf gibt es als Zubehör den Universal-Montagerahmen RDX 3, mit dem der Elektroanschluss an beliebiger Stelle hinter dem Gerät erfolgen kann. Die IP-Schutzklasse des Gerätes mit RDX 3 ist IP24. Mit elektrischer Verdrahtung und Rohrverlängerungen. Für schwierige Montagebedingungen, z.B. Austausch eines Durchlauferhitzers mit abweichenden Anschlüssen. Gleicht Kachelvorsprünge oder Wandunebenheiten aus. Montage nur durch einen Fachmann.
RDX 3: Art.-Nr. 3200-36100
- ProduktinformationRDX3-PI-de.pdf (862 kB)
- MontageanleitungRDX3-MA-de-en.pdf (438 kB)
UDX (optional)
Rohrbausatz für die Untertischinstallation mit Wasseranschlüssen Aufputz G ⅜-Zoll oben (Montagerahmen RDX erforderlich).
UDX: Art.-Nr. 3200-34110
- Gebrauchs- und MontageanleitungUDX-GMA-de-en.pdf (494 kB)
VDX (optional)
Rohrbausatz für Versatzmontage oder Vertauschen der Wasseranschlüsse beim Austausch von Gas-Wasserheizern (Montagerahmen RDX erforderlich).
VDX: Art.-Nr. 3200-34120
- Gebrauchs- und MontageanleitungVDX-GMA-de-en.pdf (564 kB)
Interessante Features.
-
Smart Control fähig
-
Bluetooth-Fernbedienung inklusive
-
Integrierte WLAN-Funktion
-
Solartauglich, für Nacherwärmung geeignet
