Das kleine, vielseitige Spitzengerät!

Mini Maße und trotzdem smart: unser kleinster energieeffizienter Durchlauferhitzer kann optional natürlich auch per Smart Control oder per Fernbedienung benutzt werden.

  • MCX 3: 3,5 kW, 230 V
    steckerfertig
  • MCX 4: 4,4 kW, 230 V
  • MCX 6: 5,7 kW, 230 V
  • MCX 7: 6,5 kW, 400 V

Energieeffizienzklasse A

(Skala: A+ bis F)

Hier wird der MCX eingesetzt.

  1. Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr>

    Handwaschbecken (z. B. im Gäste-WC)

  2. Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen)

    Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen)

  3. Teeküche

    Teeküche

Smarte Energieeffizienz.
Der elektronische Durchlauferhitzer MCX.

Das Spitzengerät unter den E-Kleindurchlauferhitzern überzeugt mit bester Funktionalität und anspruchsvollem Design. Gut gestaltet fügt sich der kleine Durchlauferhitzer dezent in jede Waschbeckensituation ein.

Awards E-Kleindurchlauferhitzer MCX
  • Elektronisch geregelter Durchlauf­erhitzer im Mini­format zur energieeffizienten Versorgung eines Waschbeckens oder einer Teeküche
  • Die Heizleistung wird durch die Elektronik automatisch geregelt. Das sorgt für perfekte Warmwasser­temperatur, ein Mischen mit kaltem Wasser ist nicht mehr nötig.
  • Tastenbedienfeld mit farbigen LEDs zur Einstellung der Auslauftemperatur auf 35 °C, 38 °C oder maximal 45 °C
  • Anschlussset (T-Stück und flexibler Druck­schlauch) für ein Eckventil wird mitgeliefert
  • Passt für druckfeste und drucklose Armaturen
  • Modul zur Fernbedienung als Zubehör erhältlich: Funkfernbedienung FX3
  • Abmessungen (Höhe × Breite × Tiefe): 13,5 × 18,6 × 8,7 cm

Technische Daten

>

Zahlen. Daten. Fakten.























E-Kleindurchlauferhitzer MCX 3 E-Kleindurchlauferhitzer MCX 4 E-Kleindurchlauferhitzer MCX 6 E-Kleindurchlauferhitzer MCX 7
Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Teeküche Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Teeküche
MCX 3 MCX 4 MCX 6 MCX 7
Artikelnummer
Nennleistung bei 230 V [kW]
Nennleistung bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 25 K 1) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 2) [l/min]
Nennspannung [1~ / N / PE 220–240 V AC] Stecker: Schuko Typ-F (CEE 7/7)
Nennspannung [1~ / N / PE 220–240 V AC] Festanschluss
Nennspannung [2~ / PE 400 V AC] Festanschluss
Nennstrom bei 230 V [A]
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
Preis (inkl. gesetzlicher MwSt.)
In den Warenkorb legen
1500-15003 1500-15004 1500-15006 1500-15007
3,5 4,4 5,7
6,5
1 (10) 1 (10) 1 (10) 1 (10)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,5 3,3 3,7
1,2 1,5 1,5 1,5
1,9 2,5 3,0 3,5



15 19 25
16
1,5 2,5 4,0 2,5
70 70 70 70
IP 25 IP 25 IP 25 IP 25
1100 800 800 1100
1,5 1,5 1,5 1,5
336,77€ 343,91€ 358,19€

1) Temperaturerhöhung von z. B. 15 °C auf 40 °C

2) Durchfluss­menge begrenzt für optimale Tempera­tur­erhöhung, durch Wasser­mengen­justage anpassbar

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

MCX-PI-de.pdf

02.09.2024

> herunterladen
Produktinformation MCX-PI-de.pdf 02.09.2024 1,1 MB
> herunterladen

Produktinformation

FX-PI-de.pdf

14.02.2017

> herunterladen
Produktinformation FX-PI-de.pdf 14.02.2017 487 kB
> herunterladen

Produkt-Flyer

MCX-Falzflyer-de.pdf

16.08.2018

> herunterladen
Produkt-Flyer MCX-Falzflyer-de.pdf 16.08.2018 1,2 MB
> herunterladen

Gebrauchs- und Montageanleitung

MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf

08.05.2024

> herunterladen
Gebrauchs- und Montageanleitung MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 08.05.2024 6,5 MB
> herunterladen
  Ältere Versionen>
 ProduktinformationMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2022.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2021.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-02-2018.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Gebrauchs- und Montageanleitung

MCX-Beiblatt-DMB-de-en-fr-nl-pl-cs-pt-04-2024.pdf

09.04.2024

> herunterladen
Gebrauchs- und Montageanleitung MCX-Beiblatt-DMB-de-en-fr-nl-pl-cs-pt-04-2024.pdf 09.04.2024 195 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Fehlerdiagnose

MCX-Fehlerdiagnose-de-en-04-2024.pdf

02.04.2024

> herunterladen
Fehlerdiagnose MCX-Fehlerdiagnose-de-en-04-2024.pdf 02.04.2024 37 kB
> herunterladen

Energielabel

MCX3-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MCX3-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MCX7-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MCX7-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MCX6-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MCX6-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MCX4-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MCX4-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

ErP-Produktdatenblatt

MCX3-MCX7-ErP-Produktdatenblatt.pdf

06.02.2017

> herunterladen
ErP-Produktdatenblatt MCX3-MCX7-ErP-Produktdatenblatt.pdf 06.02.2017 95 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf

15.08.2024

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 3,0 MB
> herunterladen

Produktfoto


10.04.2018

> herunterladen
Produktfoto MCX-Produktfoto-frontal.png 10.04.2018 1,3 MB
> herunterladen

Milieufoto


10.04.2018

> herunterladen
Milieufoto MCX-Milieu.jpg 10.04.2018 831 kB
> herunterladen

Milieufoto


23.06.2020

> herunterladen
Milieufoto MCX-Milieufoto-grau-Seife.jpg 23.06.2020 177 kB
> herunterladen

Info-Grafik

Smart-Control.pdf

18.05.2022

> herunterladen
Info-Grafik Smart-Control.pdf 18.05.2022 2,1 MB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

18.07.2024

> herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 18.07.2024 21,7 MB
> herunterladen

Broschüre

CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf

04.06.2024

> herunterladen
Broschüre CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf 04.06.2024 5,5 MB
> herunterladen

Broschüre

CLAGE-CO2-Fussabdruck-2024-de.pdf

28.05.2024

> herunterladen
Broschüre CLAGE-CO2-Fussabdruck-2024-de.pdf 28.05.2024 6,5 MB
> herunterladen

Presseinformation

CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf

08.02.2024

> herunterladen
Presseinformation CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf 08.02.2024 1,1 MB
> herunterladen

Presseinformation

CLAGE-Objektbericht-Kokoni-One.zip

10.02.2024

> herunterladen
Presseinformation CLAGE-Objektbericht-Kokoni-One.zip 10.02.2024 38,7 MB
> herunterladen

BIM

MCX-MBX-BIM.rfa

12.12.2023

> herunterladen
BIM MCX-MBX-BIM.rfa 12.12.2023 736 kB
> herunterladen

BIM

MCX-MBX-BIM.ifc

12.12.2023

> herunterladen
BIM MCX-MBX-BIM.ifc 12.12.2023 1,9 MB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen
Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

CSP 3

CSP 3 (im Lieferumfang enthalten)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 3 (< 2 l/min).

CSP 3: Art.-Nr. 0010-00421

CSP 6

CSP 6 (im Lieferumfang enthalten)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

FVS

FVS (im Lieferumfang enthalten)

flexibler Verbindungsschlauch ⅜ Zoll ÜM × ⅜ Zoll ÜM, 50 cm lang

FVS: Art.-Nr. 89620

T-Stück

T-Stück (im Lieferumfang enthalten)

Spezial-T-Stück ⅜ Zoll × ⅜ Zoll QV 10 mm

T-Stück: Art.-Nr. 89610

CSP 3a

CSP 3a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf)

CSP 3a: Art.-Nr. 0010-0043

CSP 3i

CSP 3i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf)

CSP 3i: Art.-Nr. 0010-0042

FXS 3 (D, M)

FXS 3 (D, M) (optional)

FX 3 Funkfernbedienung plus Bluetooth® Funkadapter FXE im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Art.-Nr. 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (optional)

Bluetooth® Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet oder der CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.

FXE 3 (D, M): Art.-Nr. 3200-34022

Interessante Features.

  1. Smart Control fähig

    Smart Control fähig

  2. Bluetooth-Fern­bedienung (optional)

    Bluetooth-Fern­bedienung (optional)

  3. Bluetooth fähig (optional)

    Bluetooth fähig (optional)

  4. Solartauglich, für Nacherwärmung geeignet

    Solartauglich, für Nacherwärmung geeignet

Installationsvideo

Ähnliche Produkte:

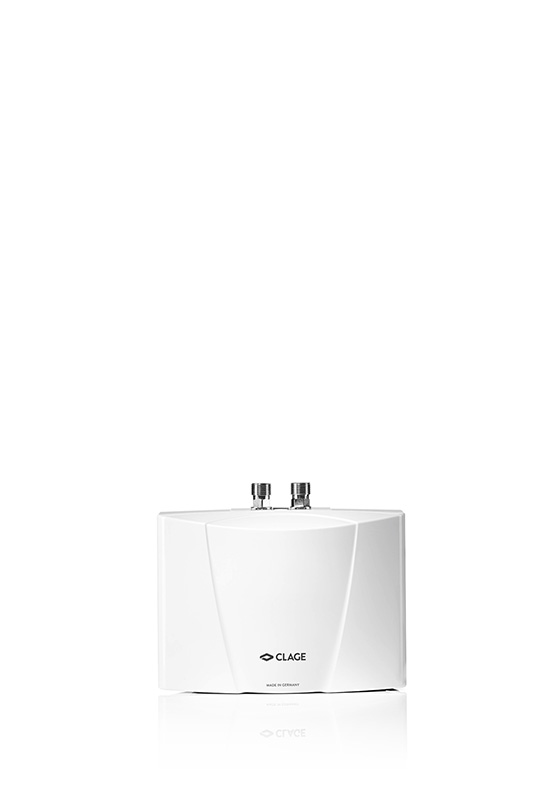

E-Kleindurchlauferhitzer MBH
